Adapter Splined 3/8 Drive
Adapter splined dùng để xoay trục đề (starter shaft) khi bảo trì động cơ. Gắn với 3/8 ratchet, có 2 size nhỏ/lớn và cất gọn trong hộp borescope. In không cần supports.
156
Lượt Xem
1
Lượt Thích
24
Lượt Tải
Cập Nhật May 03, 2026
Mô tả

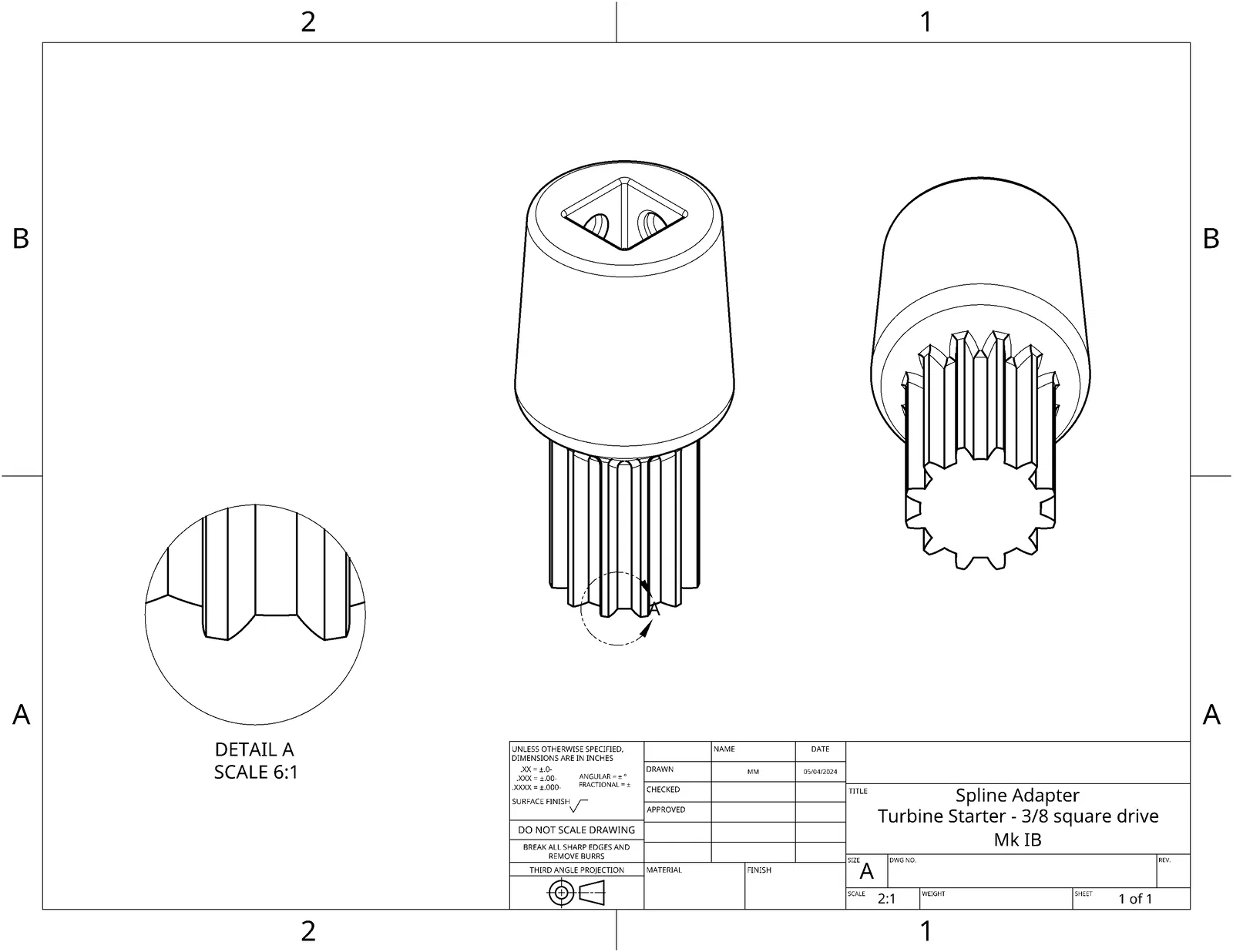

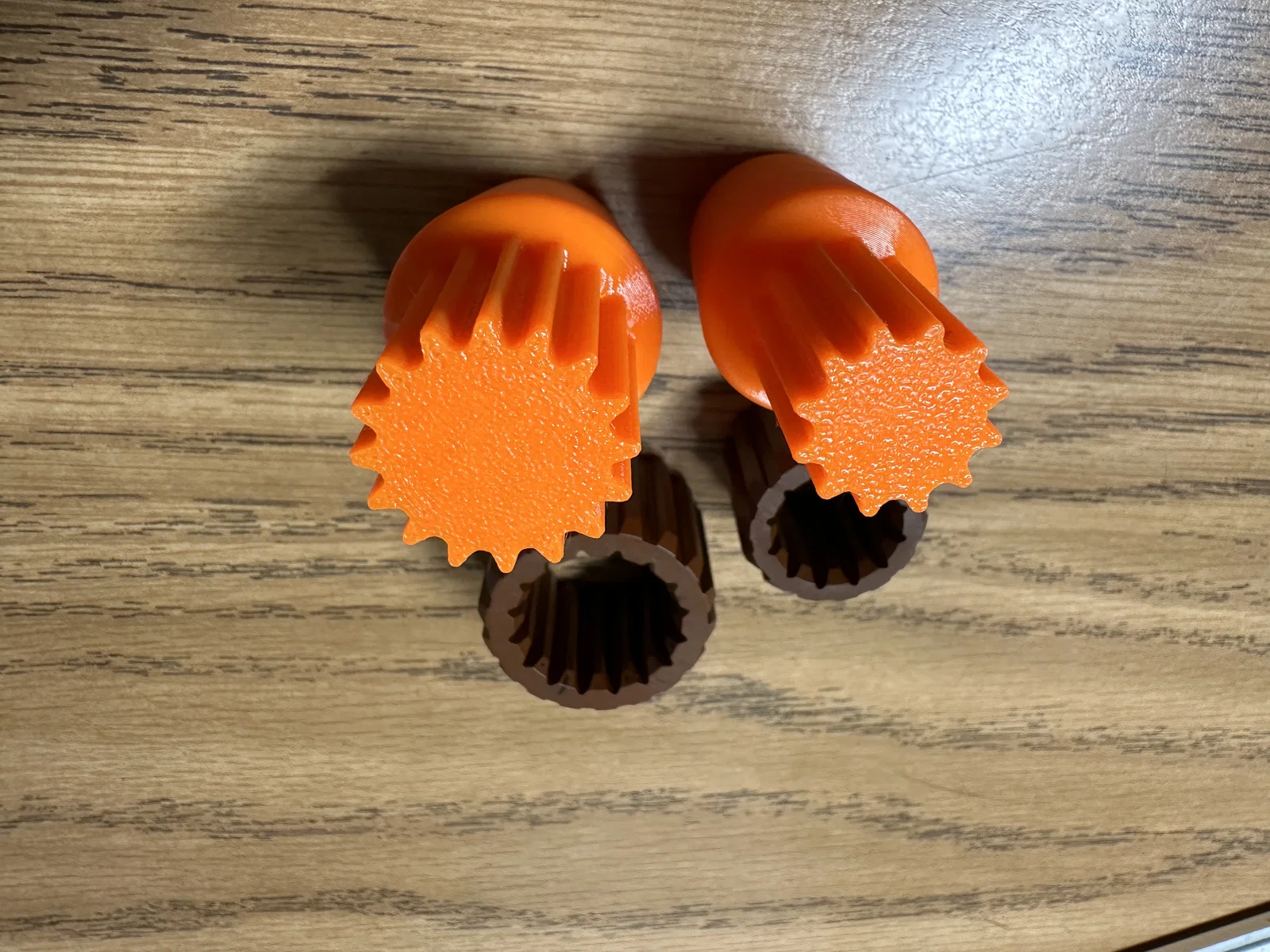

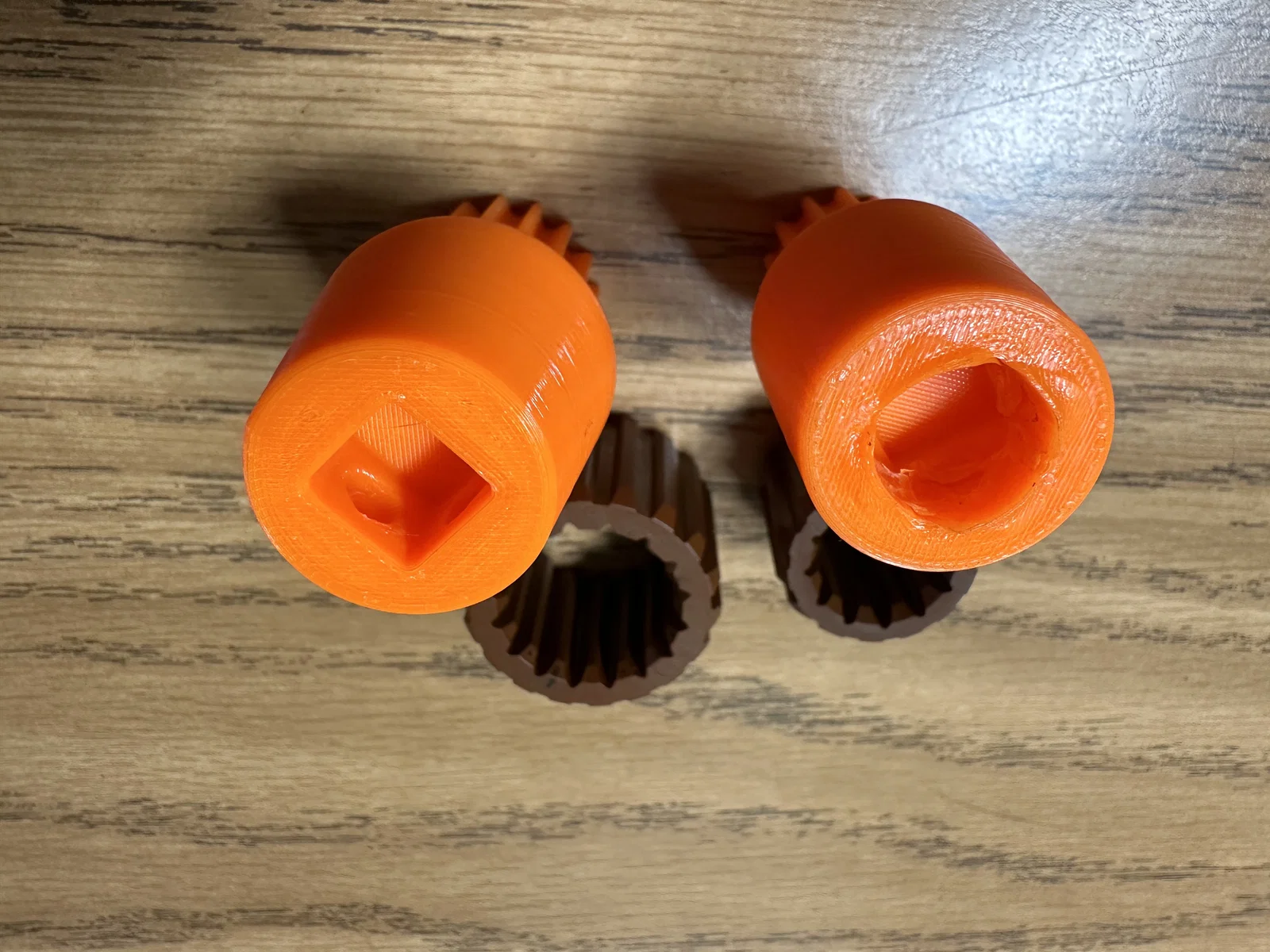

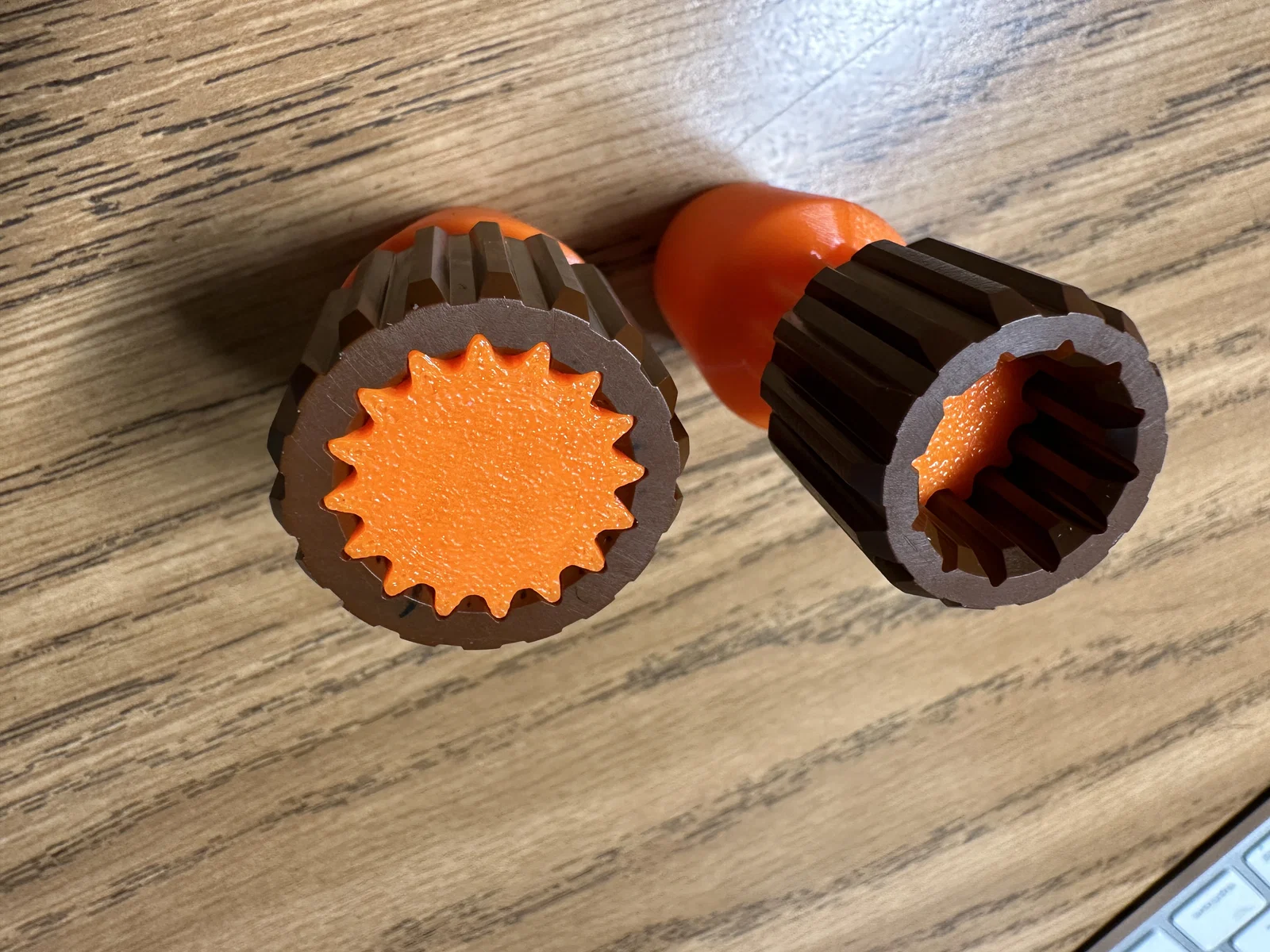

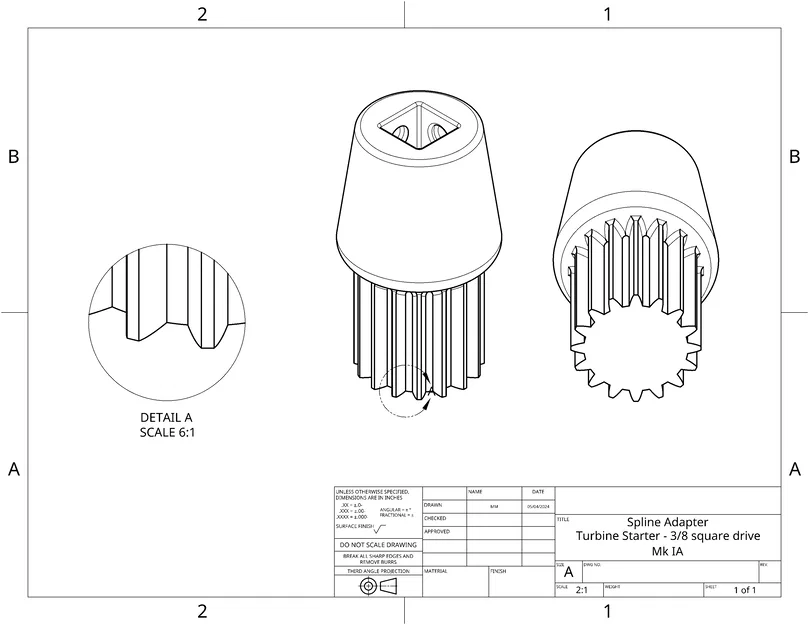

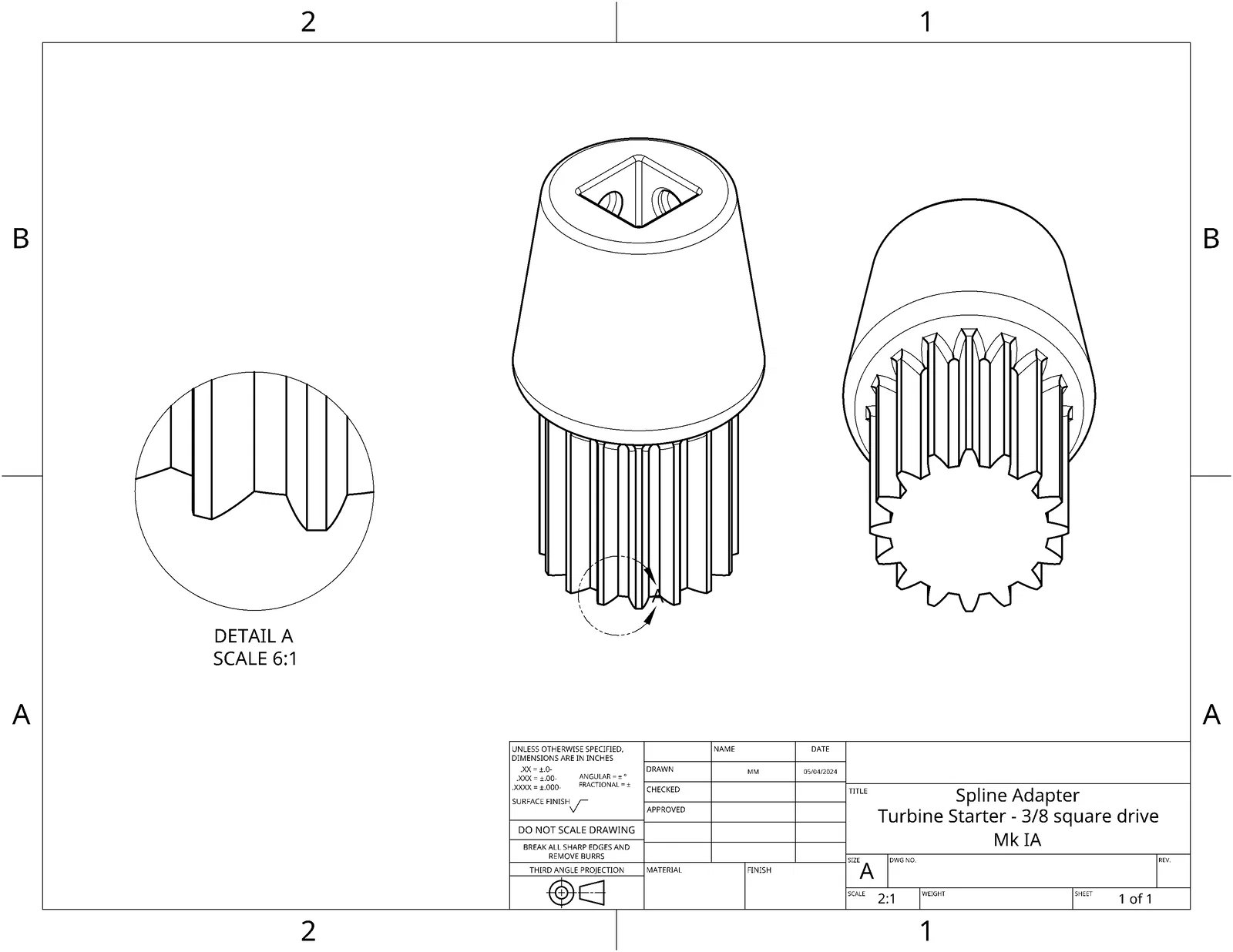

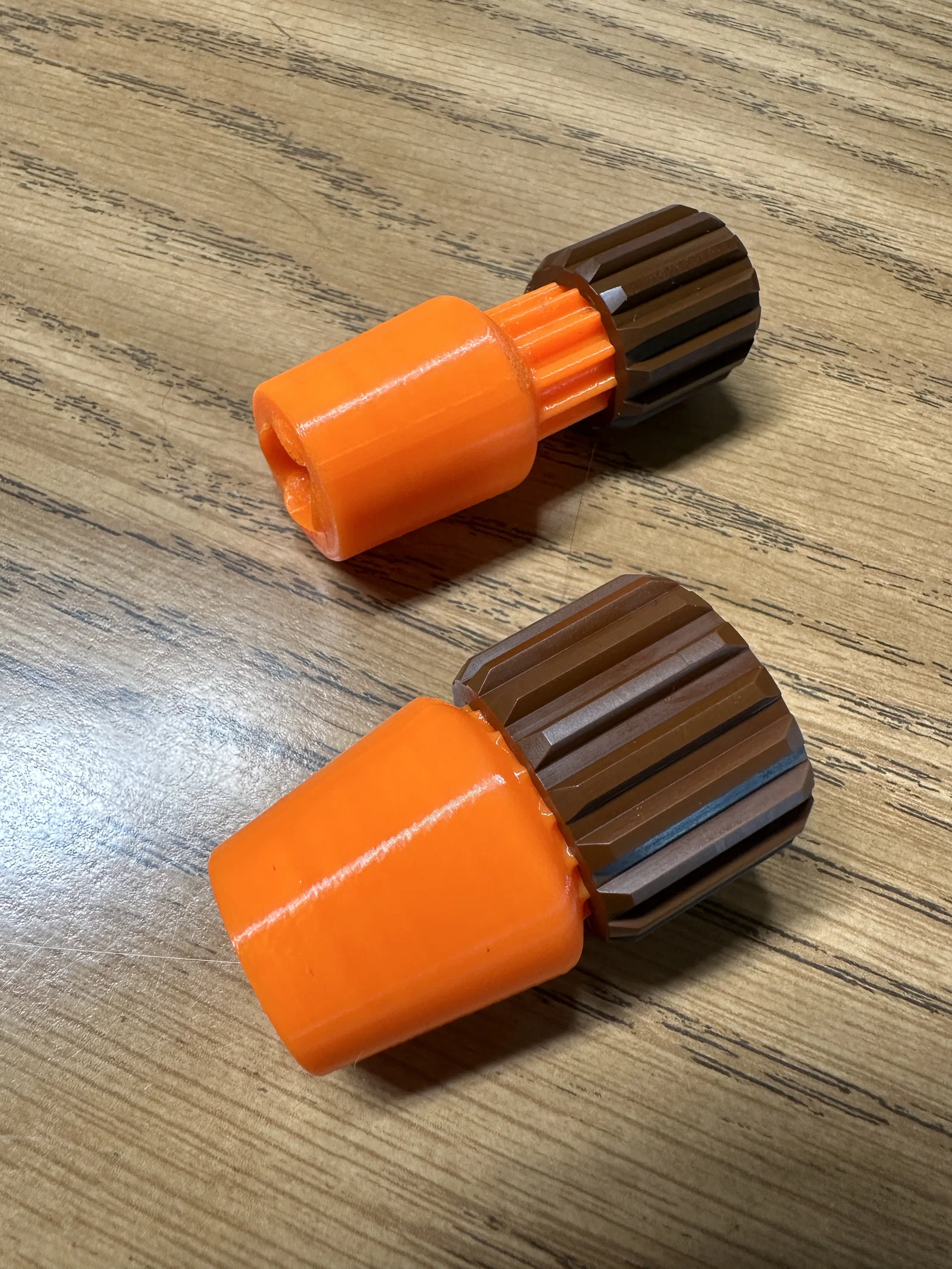

Có 2 kích cỡ, nhỏ và lớn để lắp vừa thứ mình cần (tuỳ trường hợp nha, có thể khác với bạn). Rãnh spline được làm cong (đừng hỏi mình làm sao, mình chỉ làm thôi, mà làm mệt thiệt. Nó kiểu involute-ish gì đó có lẽ(?). Mình đo đạc nhiều, ước lượng, in nháp thử, rồi thử-sai liên tục). In không cần supports.
Test tới khi hư, mình thấy với vật liệu PETG:
- 3 vòng tường (wall loops) bị hư trong khoảng 125–150 lb/in
- 5 vòng tường (wall loops) bị hư trong khoảng 150–200 lb/in

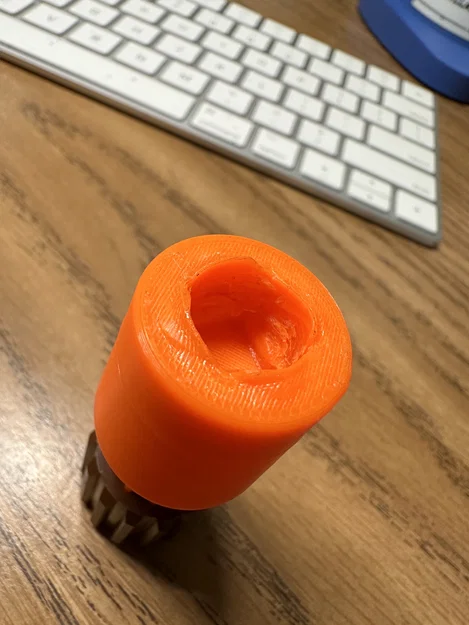

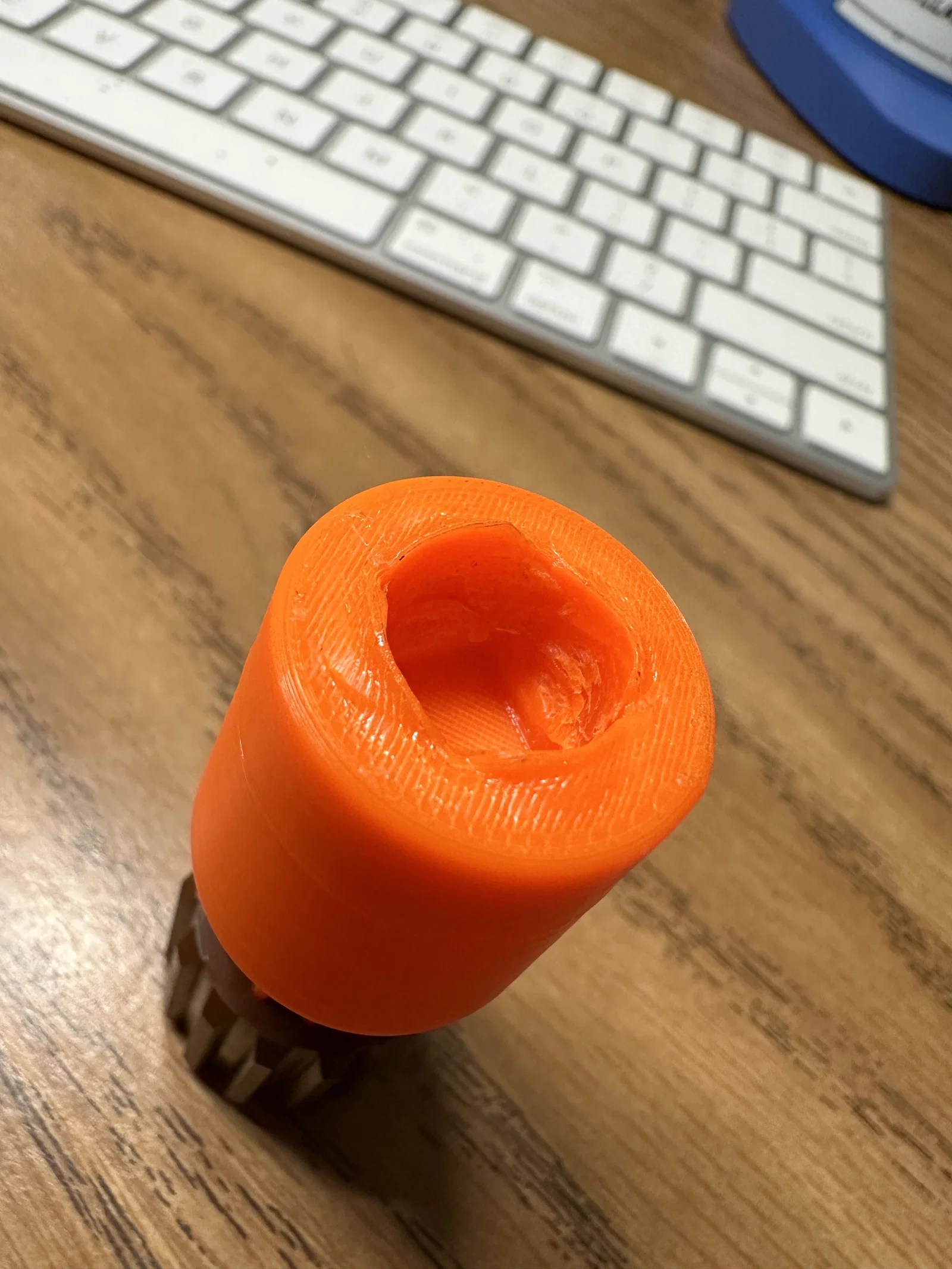

- Cả hai đều cùng kiểu hư, cái lỗ square-drive bị xoay mòn thành tròn
- Mức torque đó mà gặp trong lúc soi borescope thì thường là báo hiệu vấn đề lớn hơn nhiều so với chuyện gãy một cái tool
- Mình chưa test với infill 100% hoặc tăng số vòng tường cao hơn
