A_RingLight – Đèn LED DIY đánh giá chai mẫu trong lab

Tác giả f3g4t0

Lượt tải
9
Lượt thích
4
Lượt coi
157

File 2 485,8 KB

  • Visual_Xpert_RingLight_Base_1777743527.3mf3MF · 223 KB
  • Visual_Xpert_RingLight_Top_1777743528.3mf3MF · 262,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình tạo mẫu này để việc đánh giá bằng mắt các chai mẫu trong phòng lab dễ hơn.

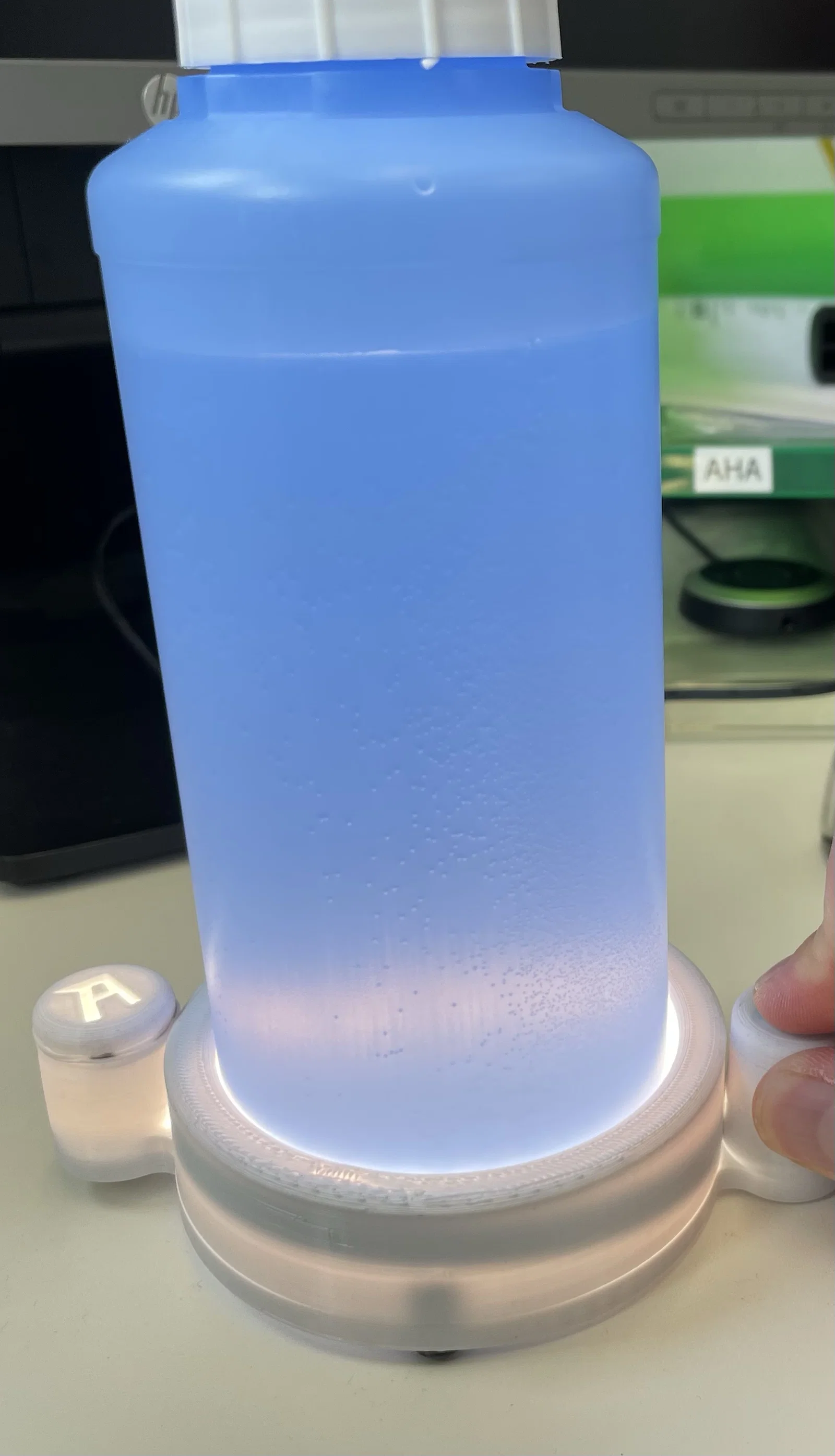

Vừa chai 500mL đường kính tối đa 7cm.

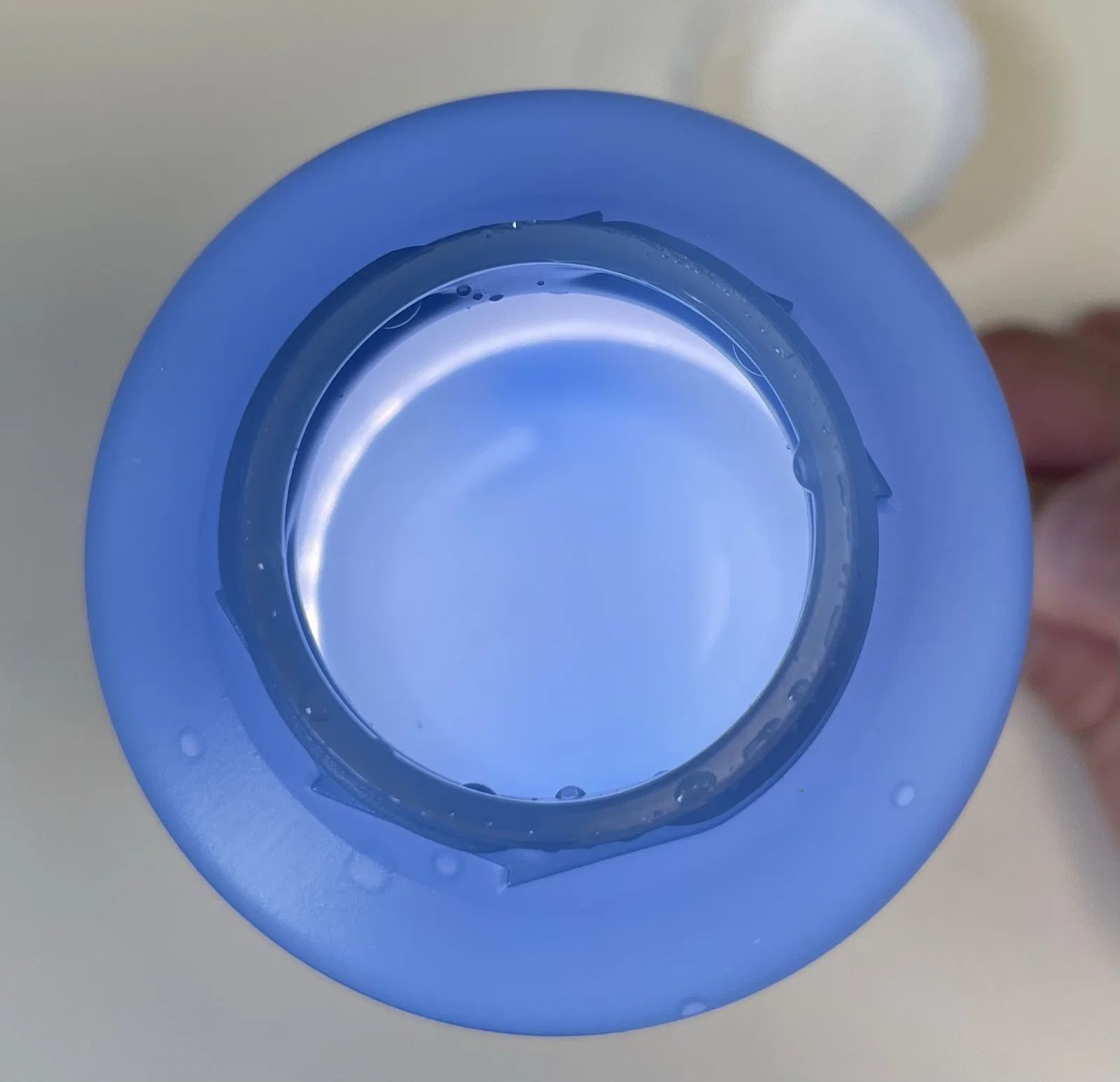

Muốn chiếu sáng chai 1L Schott Duran thì có thể lật mẫu sang mặt sau. → Điểm hay là đèn sẽ tự bật nhờ chính sức nặng của chai. Tuy nhiên do nguồn sáng nằm phía dưới nên không kiểm soát được Tyndall-Effekt theo cách này.

Cài đặt in: PLA+, 220°C, không cần support.

Phần cứng sử dụng:

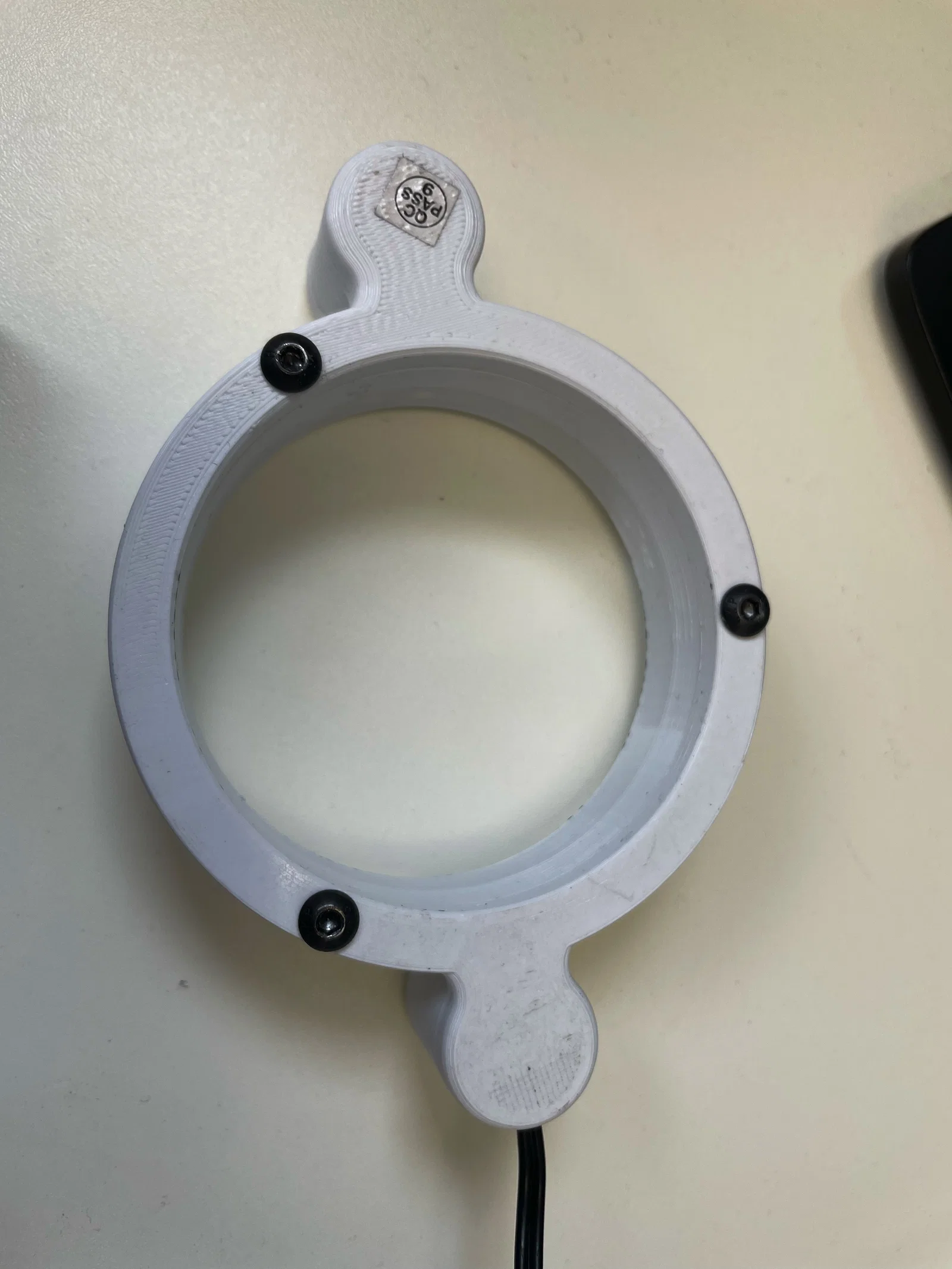

  • 3x ốc cấy nhiệt (heatset inserts) 4mm
  • 3x vít M4 x 10mm
  • Dây nguồn 12V cũ

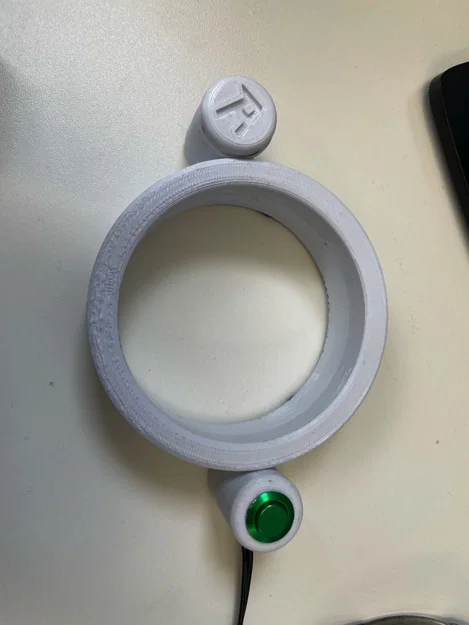

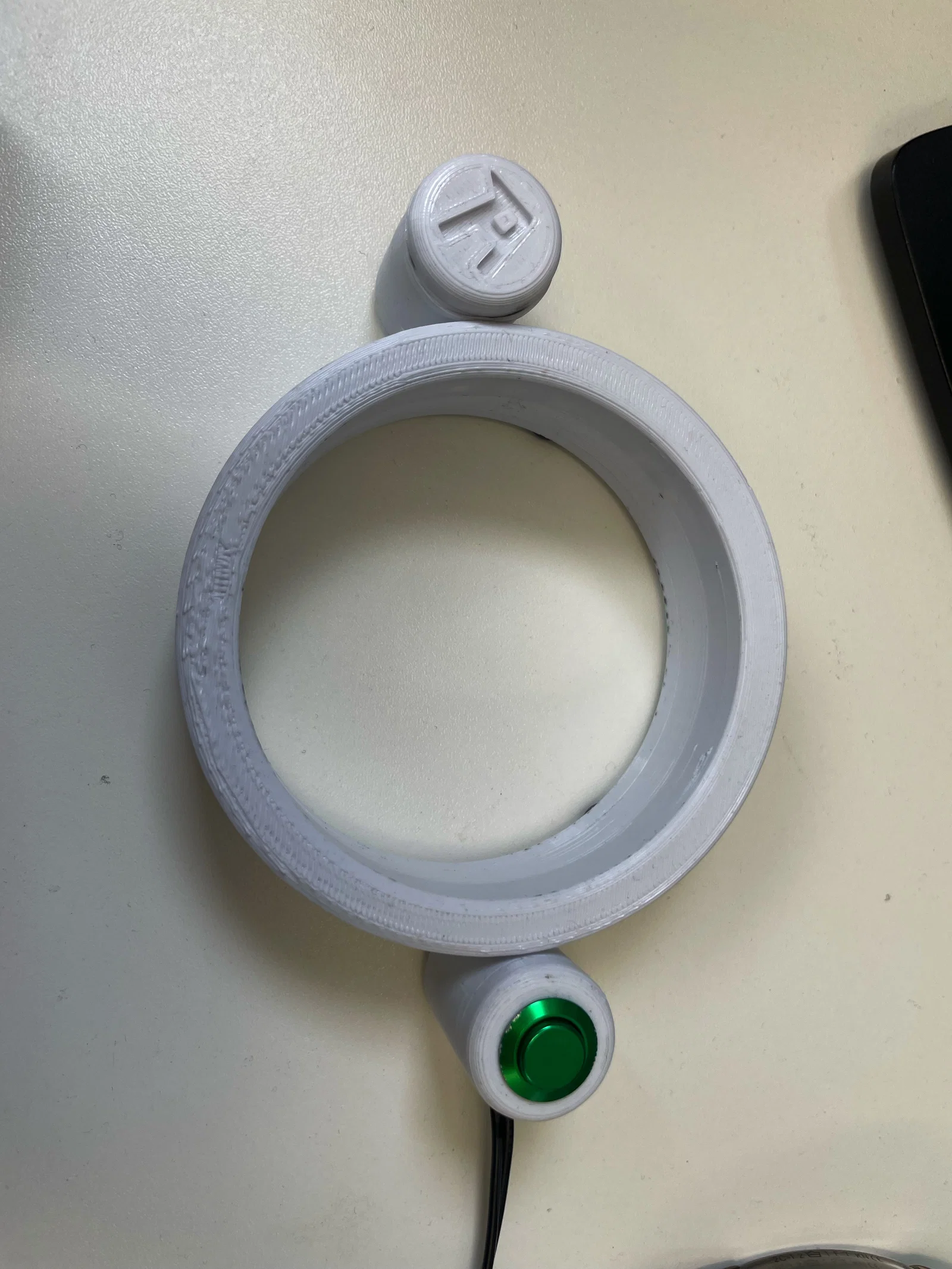

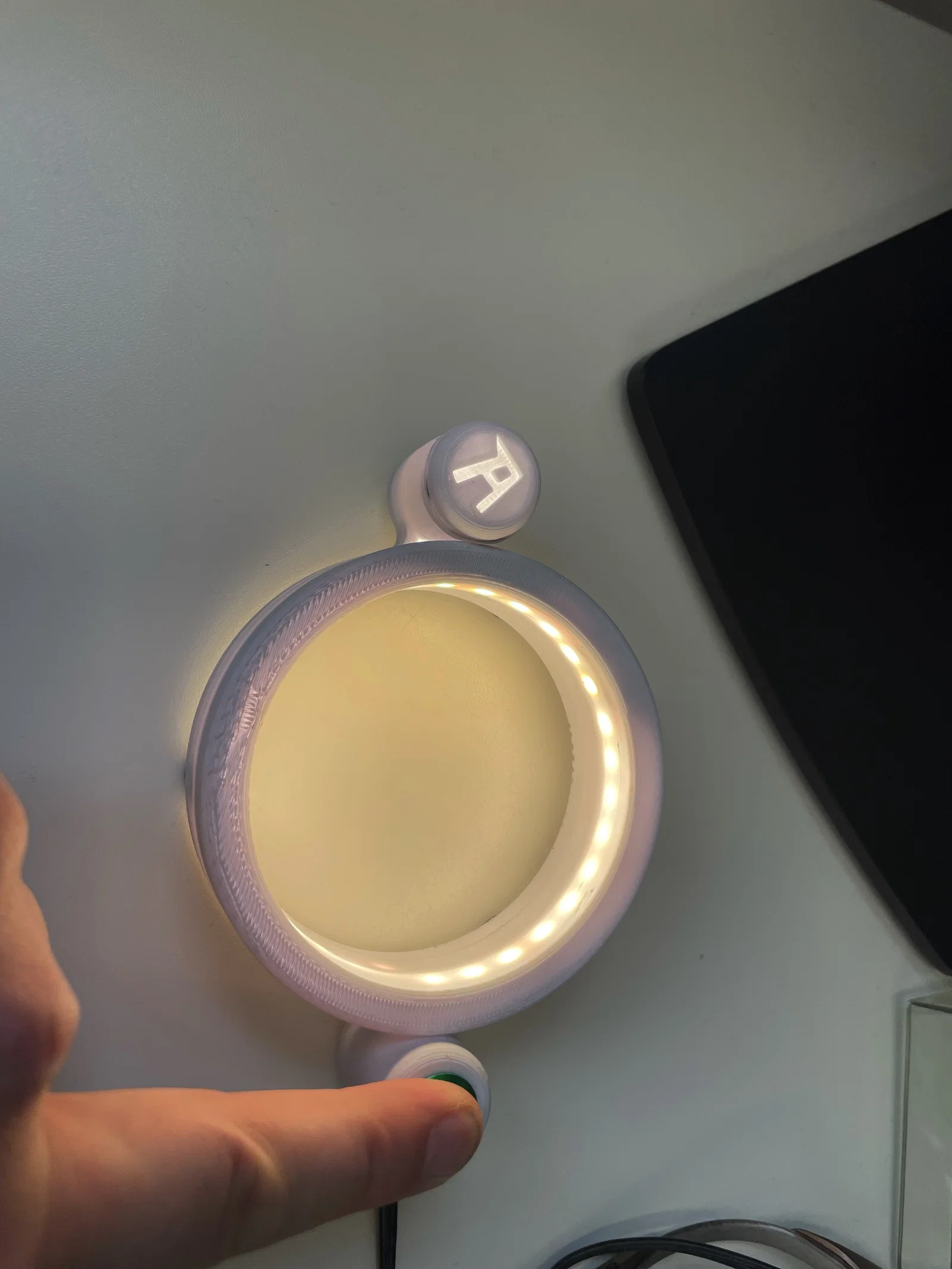

  • LED strip 12V (nếu muốn chữ A sáng thì phải hàn thêm 1 LED riêng)
  • Công tắc 12mm (ví dụ: high head, self-reset, nhưng quan trọng là loại 12mm)

Chỉ dành cho ai biết hàn và cực kỳ kiên nhẫn khi dùng nhíp.

(Dây phải được luồn vào trong đèn, rồi phải tìm cách nhét dây nằm phía sau LED strip trong phần vỏ… có thể khá bực mình đó. ;P )
