Spoilboard in 3D cho máy 3018 CNC Mill

Spoilboard for 3018 CNC Mill

Đây là một spoilboard in 3D dạng 3 phần cho máy 3018 CNC mill, có gắn threaded inserts để bắt kẹp/giữ phôi.

Mỗi phần trong 3 phần đều giống hệt nhau, có 6 lỗ counterbore để dùng vít M3 Allen head kẹp xuống mặt bàn máy. Mặt trên (và mặt dưới) được in dày 2.5 mm, chừa dư khá nhiều để sau khi lắp có thể phay lại cho phẳng và vuông. Phần đầu vít Allen (kèm long đền phẳng) nằm thấp hơn bề mặt trên khoảng ~4 mm trước khi phay.

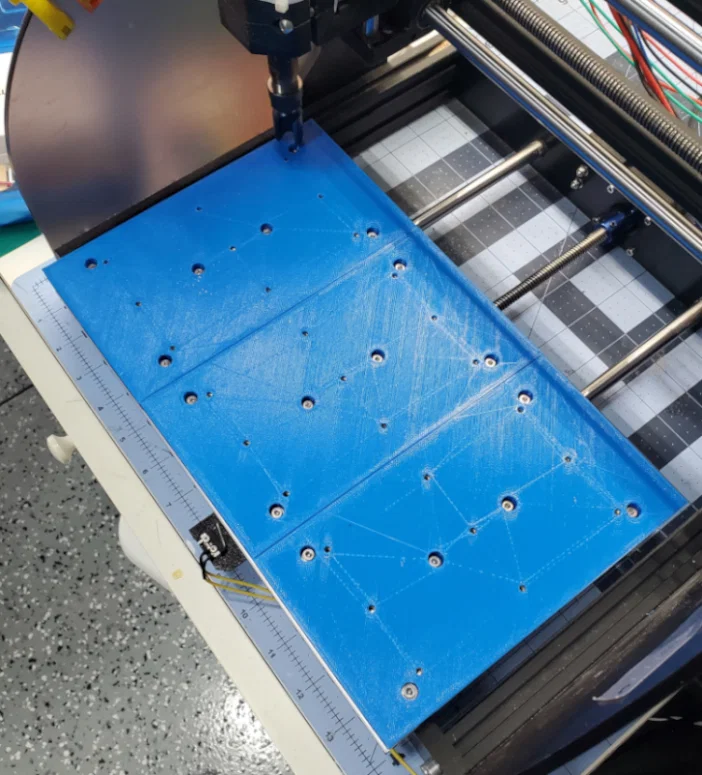

Khi phay spoilboard của mình, mình phải bóc khoảng 0.6 mm ở điểm cao nhất, sau khi phay phẳng các tấm thì chỗ mỏng nhất vẫn còn gần 2 mm lớp mặt trên.

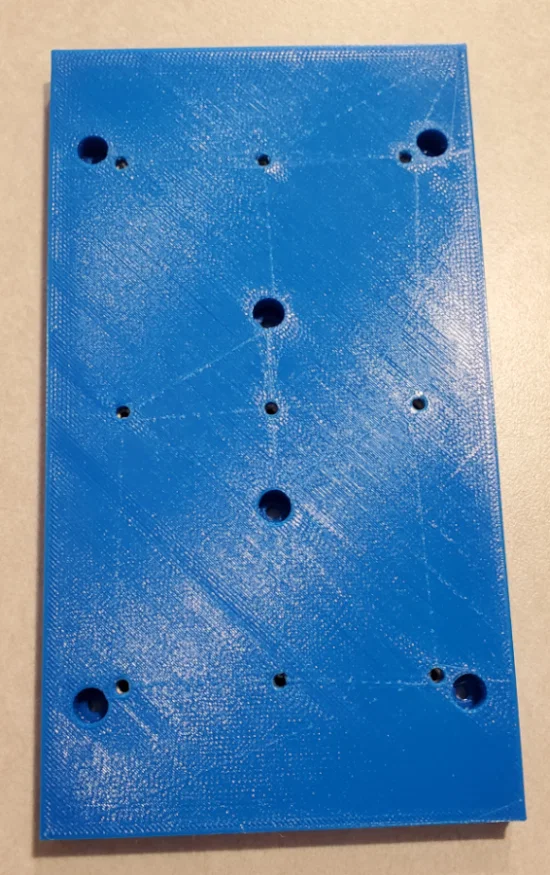

Mỗi tấm có 9 hốc dạng bậc (shouldered pockets) ở mặt dưới để lắp insert đồng ren M3 dùng cho kẹp phôi. Lắp từ phía dưới trước khi bắt các tấm lên mặt bàn máy. Không cần dùng nhiệt để ép insert; cứ kéo vào “nguội” bằng một con vít cho tới khi insert tựa vai là được. Tổng cộng 27 lỗ giữ/kẹp phôi sẽ linh hoạt đủ cho hầu hết các thao tác.

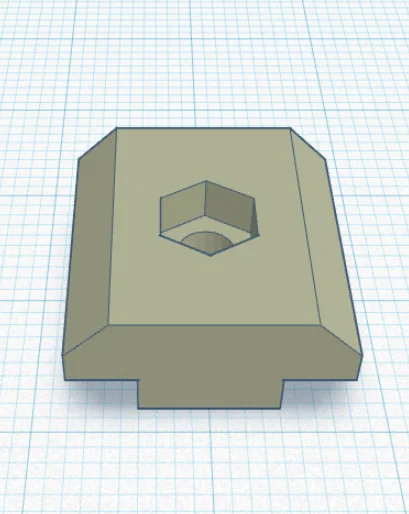

Mình có kèm file T-nut có hốc để đặt ê-cu lục giác M3 nhằm giữ chặt các tấm xuống. Mình dùng mũi đột (prick punch) để dồn/ép một ít nhựa quanh ê-cu, giúp nó kẹt chặt trong hốc mà không cần keo. Làm vậy lúc lắp sẽ dễ hơn vì ê-cu không rớt khỏi hốc khi mình đang lo đưa vít vào.

Vít M3 nhỏ hơn cỡ thường thấy cho hệ kẹp của máy 3018, nhưng mình thấy vẫn đủ chắc để phay mặt trên các tấm spoilboard và chắc cũng ổn để kẹp các món cần gia công.

Đây không phải là bản in nhẹ nhàng; mỗi phần trong 3 phần cần khoảng 45 mét filament. Dự kiến sẽ tốn gần nửa cuộn filament.

Mẹo lắp đặt:

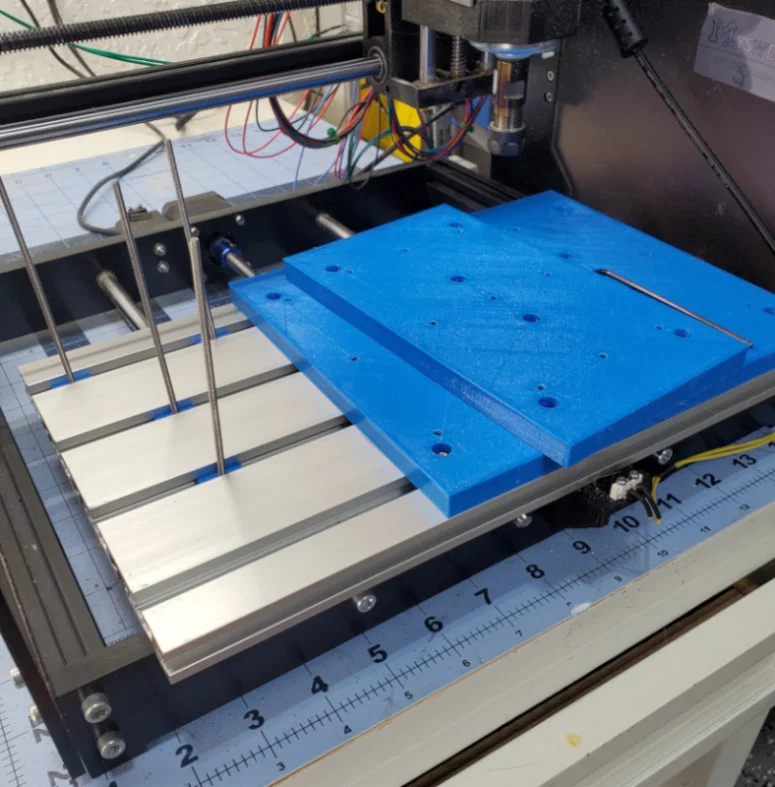

Đặt 6 cái T-nut của một tấm vào các rãnh ở vị trí gần đúng, rồi cắm lên mỗi cái một đoạn ty ren M3 (M3 threaded rod) cho nhô lên. Đặt tấm lên các cây ty ren cho tới khi cả 6 cây chui đúng vào lỗ—hơi lắt léo, nhưng cũng còn dễ hơn việc canh T-nut thật chuẩn để ăn vít mà không dùng ty ren. Cầm tấm hơi nghiêng sẽ giúp đưa từng cây ty ren vào lần lượt cho tới khi cả 6 đều xuyên qua tấm.

Khi tấm đã nằm xuống mặt bàn và các cây ty ren nhô lên xuyên qua, nhẹ nhàng rút từng cây ty ra, đồng thời lắp long đền phẳng và vít cap screw vào đúng vị trí đó trước khi chuyển sang cây kế tiếp. Đừng siết chặt con nào cho tới khi gắn đủ cả 6 con.

Danh sách vật tư (Bill of Materials):

Chi tiết in 3D:

Spoilboard Plate (số lượng: 3)

T-Nut (số lượng: 18)

Phần cứng (Hardware)

Vít M3 x 16 mm Allen head cap screws (số lượng: 18)

Long đền phẳng M3 (số lượng: 18)

Ê-cu lục giác M3 (số lượng: 18)

Insert đồng ren M3 - M3 x 3 x 5 mm (số lượng: 27)

https://www.amazon.com/gp/product/B07D683Q26/

Ghi chú in (Printing Notes):

PLA

0.3 mm nozzle

2.5 mm top & bottom

0.8 mm shells

16% infill
