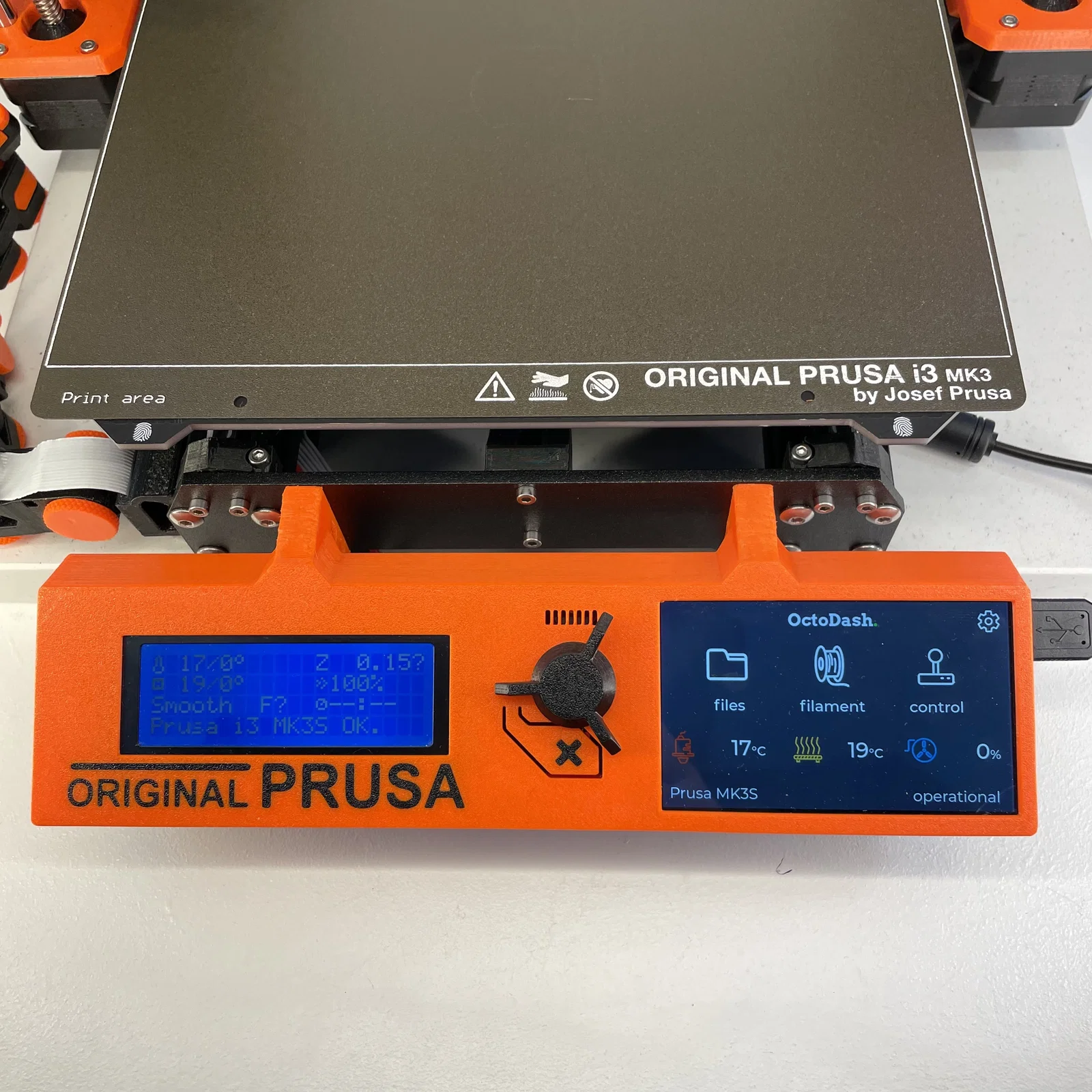

Nắp che LCD + màn hình cảm ứng Hyperpixel 4"

Nắp che LCD dùng chung với màn hình cảm ứng Hyperpixel 4\" cực xịn.
Không gặp vấn đề lắp không khớp như một số nắp tương tự khác.

Cái này dùng cho: MK3/MK3S/MK3S+

Có kèm STL chữ (Letters) nếu bạn muốn in multi-color.

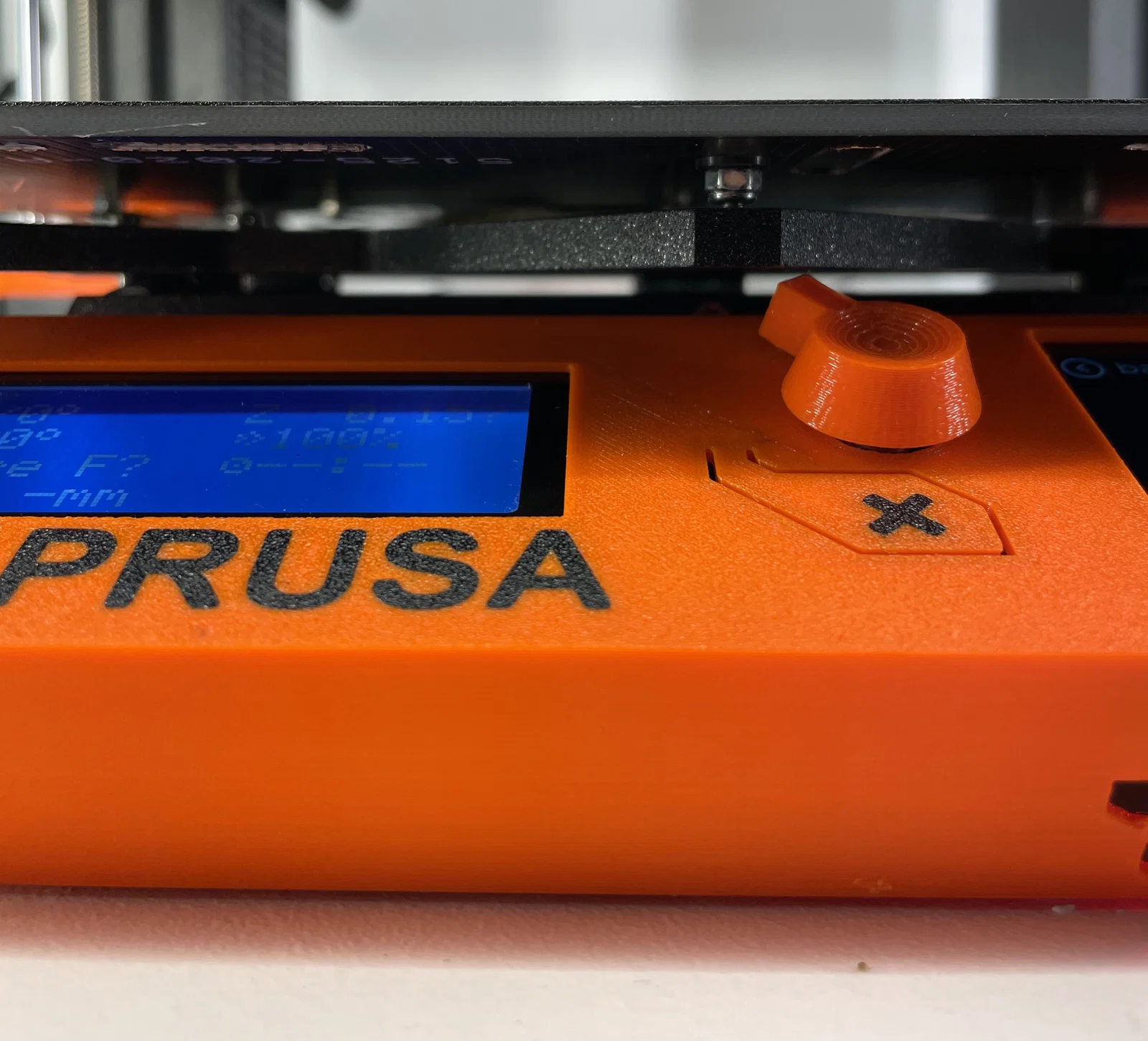

RPi + màn hình Hyperpixel sẽ trượt vào vừa chuẩn, không bị quá chặt. Bản thân cái nắp được canh giữa đúng cho MK3S. Góc nghiêng của nắp được tối ưu để gần giống bản gốc nhất có thể, vẫn chừa khoảng hở với bề mặt phía dưới, và vẫn đảm bảo núm vặn mặc định (và các núm custom) có đủ khoảng hở với print bed.

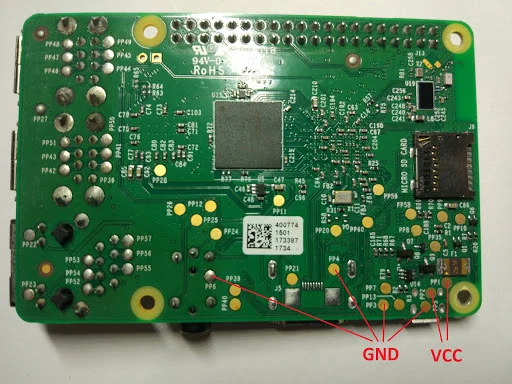

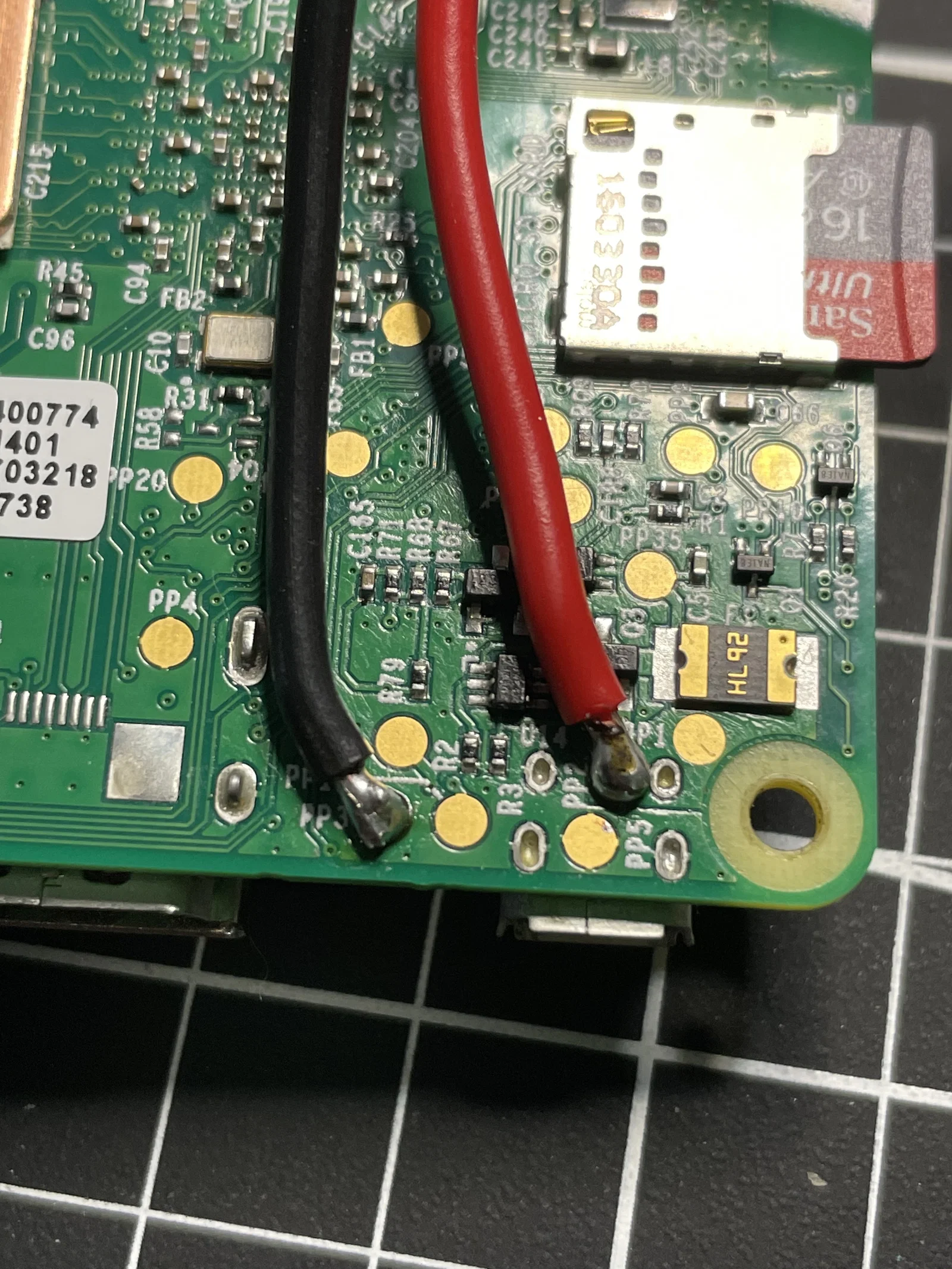

Nắp này khuyến nghị bạn hàn nguồn trực tiếp lên RPi. Nói thiệt, nếu bạn định cấp nguồn cho màn Hyperpixel 4\" + camera + CPU fan + OctoPrint, thì dùng cổng USB để cấp nguồn sẽ khá rủi ro, kể cả loại dây 18 gauge. Vì vậy mình khuyên hàn dây 18 gauge vào các pad hàn trên RPi, rồi đấu vào nguồn 5V ổn định tối thiểu 3A. Xem hình đi kèm để biết dùng pad nào. VCC=PP1/PP2. Ground=PP3/4/5/6

Màn LCD chính sẽ bắt bằng đúng loại ốc và cách lắp như bản gốc. Mình bắt đầu từ file .step của Prusa cho nắp LCD. Nếu thích bạn có thể chỉnh sửa từ thiết kế Fusion 360 đi kèm.

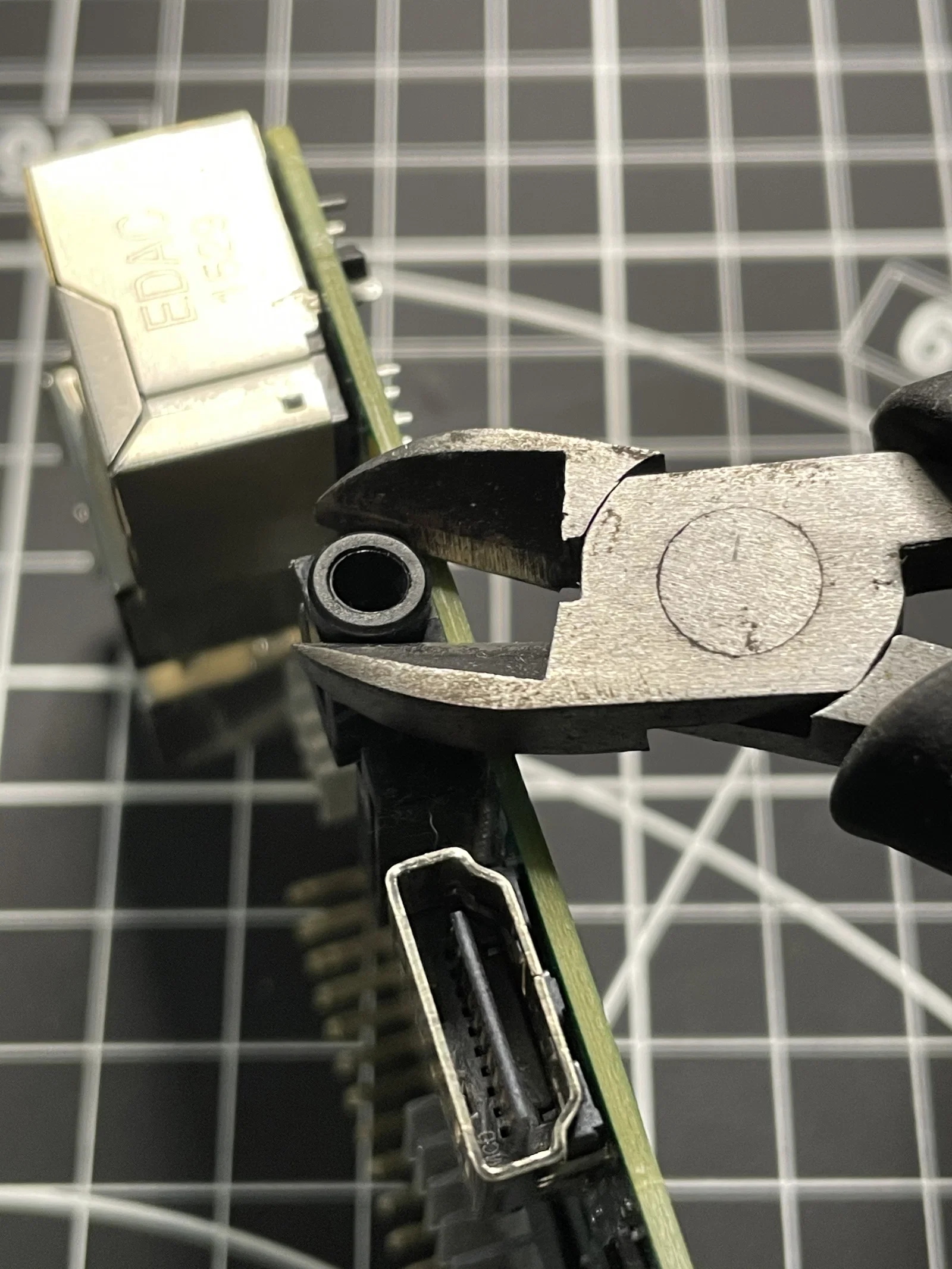

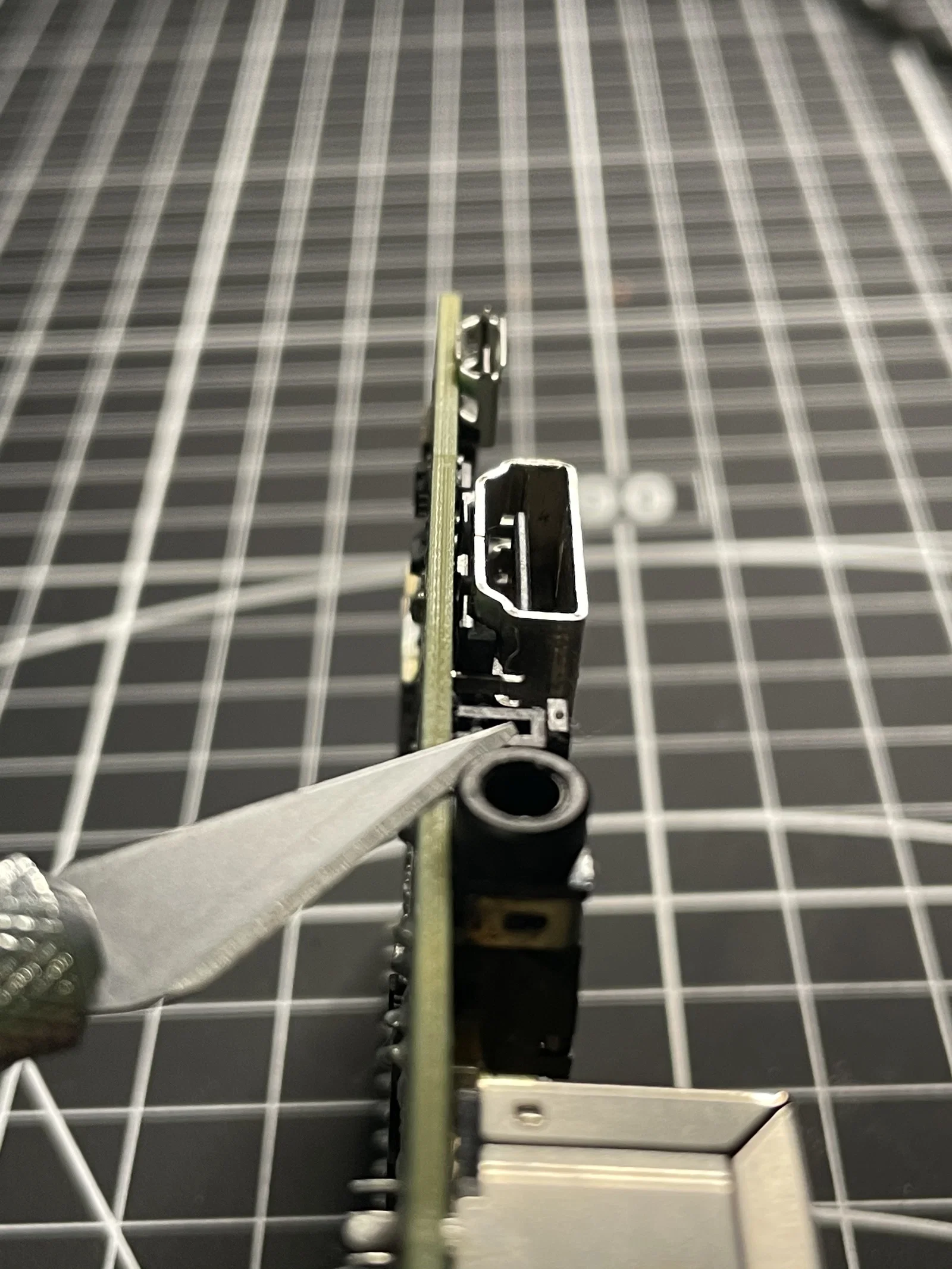

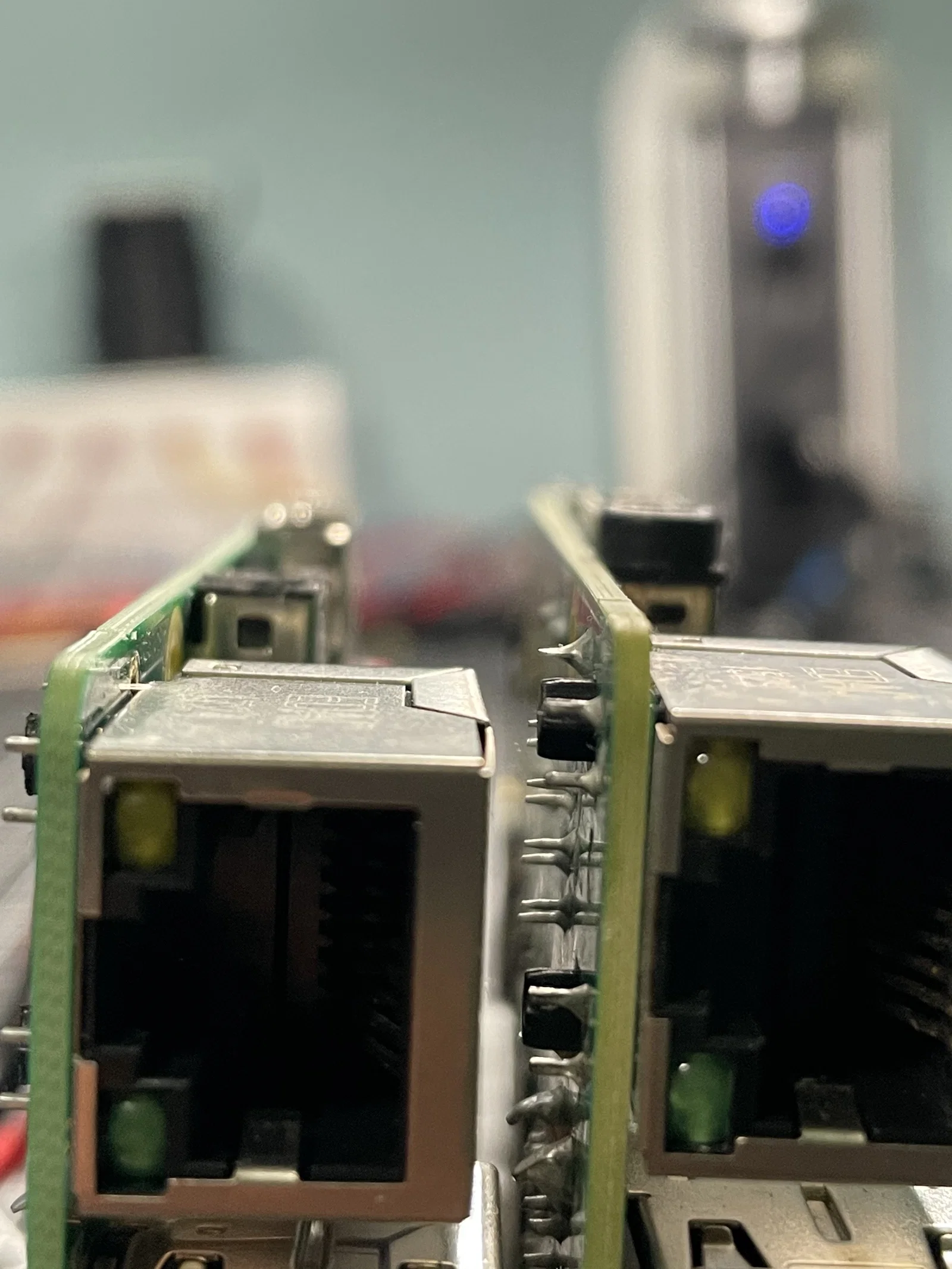

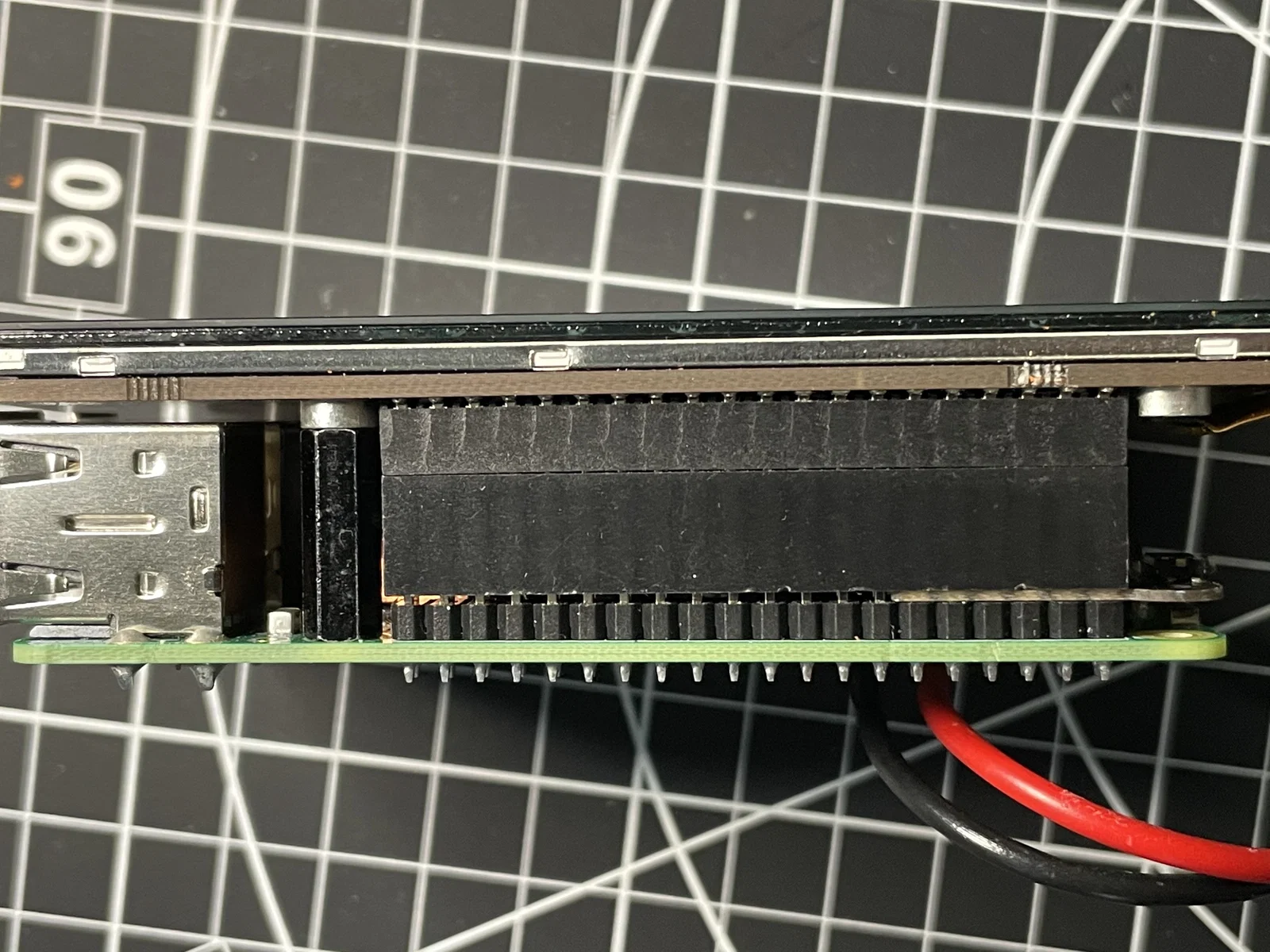

Dù không làm vẫn chạy, nhưng mình rất khuyên bạn cắt bớt jack tai nghe trên RPi, vì nó nhô ra nhiều nhất, và 2mm đó quan trọng lắm. Bạn cũng đâu có cắm tai nghe vào cái này, nên không sao. Dùng dao rạch vòng quanh jack tai nghe, rồi dùng kềm cắt dây bấm cắt nó đi. Mình có kèm hình minh hoạ.

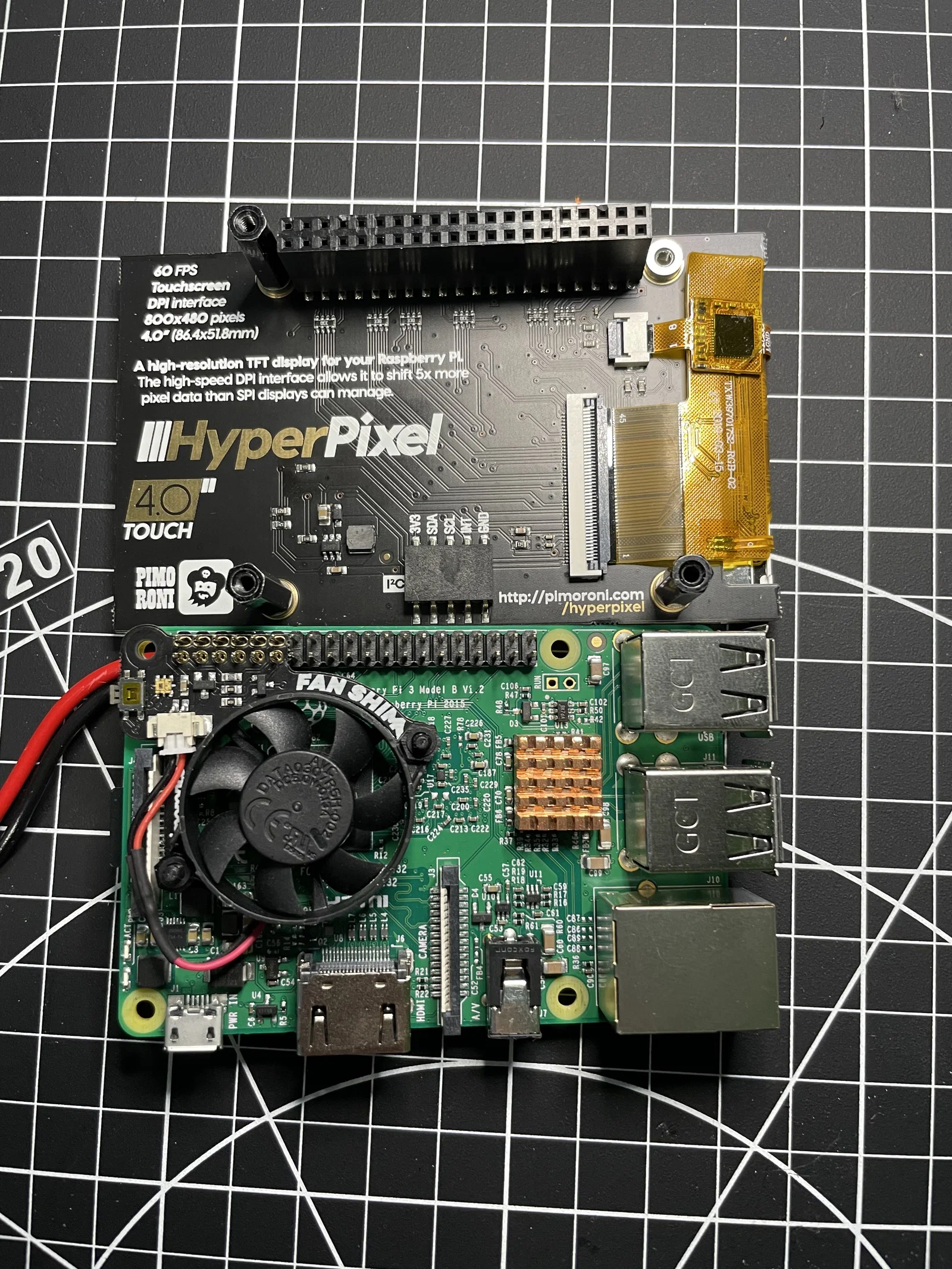

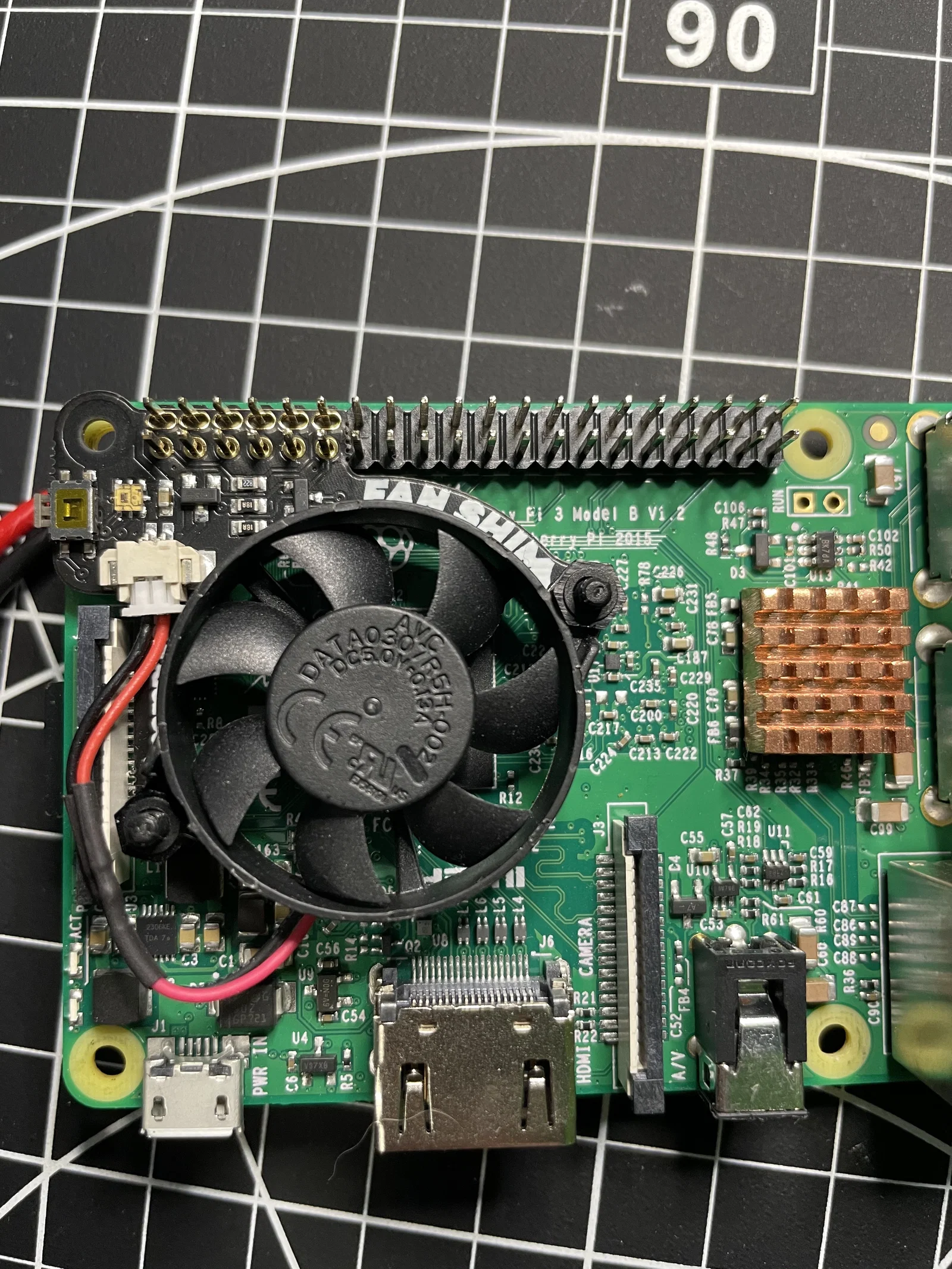

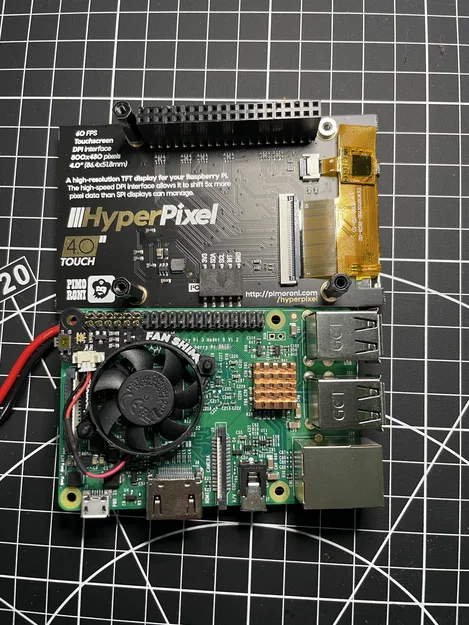

Ai thắc mắc thì: có, bạn vẫn chạy được FanShim với Hyperpixel 4\". Mấu chốt là tắt LED và nút bấm của fan khi setup phần mềm cho FanShim. Làm theo hướng dẫn cài đặt chuẩn của FanShim, và tới bước chạy script install-service.sh thì thêm tuỳ chọn --noled --nobutton vào lệnh. Lúc trước mình chỉ gắn heat sink thì thỉnh thoảng bị cảnh báo nhiệt. Từ khi gắn fan thì không còn vấn đề gì, kể cả khi để trong enclosure.

Hướng dẫn in

In multi-color cả Letters và LCD cover bằng PrusaSlicer

File .3mf đi kèm đã làm sẵn hết cho bạn, nhưng nếu bạn muốn tự làm thì làm theo các bước sau:

1. Thêm file LCD Cover.stl
2. Thêm file Letters.stl
3. Chọn riêng Letters, rồi chỉnh Position: x=175.85, y=74.5
4. Chọn cả Letters và LCD cover (đảm bảo chọn đúng cả hai), rồi thực hiện các thao tác theo đúng thứ tự này: rotate-Z=325, translate-X=5, translate-y=8. Sau mỗi thao tác, giá trị sẽ reset về 0. Xong xuôi thì part sẽ hiện màu xanh lá và báo “printable” trong PrusaSlicer
5. Vì mình đã xoay part -35 độ, nên chỉnh Fill angle tương ứng để giảm hở dọc theo perimeter. Đặt infill angle: 10
6. Vì đã xoay -35 độ, nên chỉnh Bridging Angle tương ứng để giảm hở dọc theo perimeter khi bridge phần chữ. Đặt: 325
7. Supports: from build plate only (cho các chỗ bắt mount)
8. Set extruders cho từng part
9. Slice và kiểm tra 1–2 layer đầu để chắc chữ canh khớp hoàn hảo. Có thể bạn phải quay lại bước 2 và chỉnh y thêm/giảm 0.25mm.
10. Mình cũng khuyên tăng purging volumes. Đặc biệt nếu bạn in chữ màu tối trên nền sáng (ví dụ: đen trên cam). Chỉ có vài lần đổi tool thôi nên không hao mấy. Mình set 140mm cho cả loaded và unloaded cho 2 màu đang dùng.

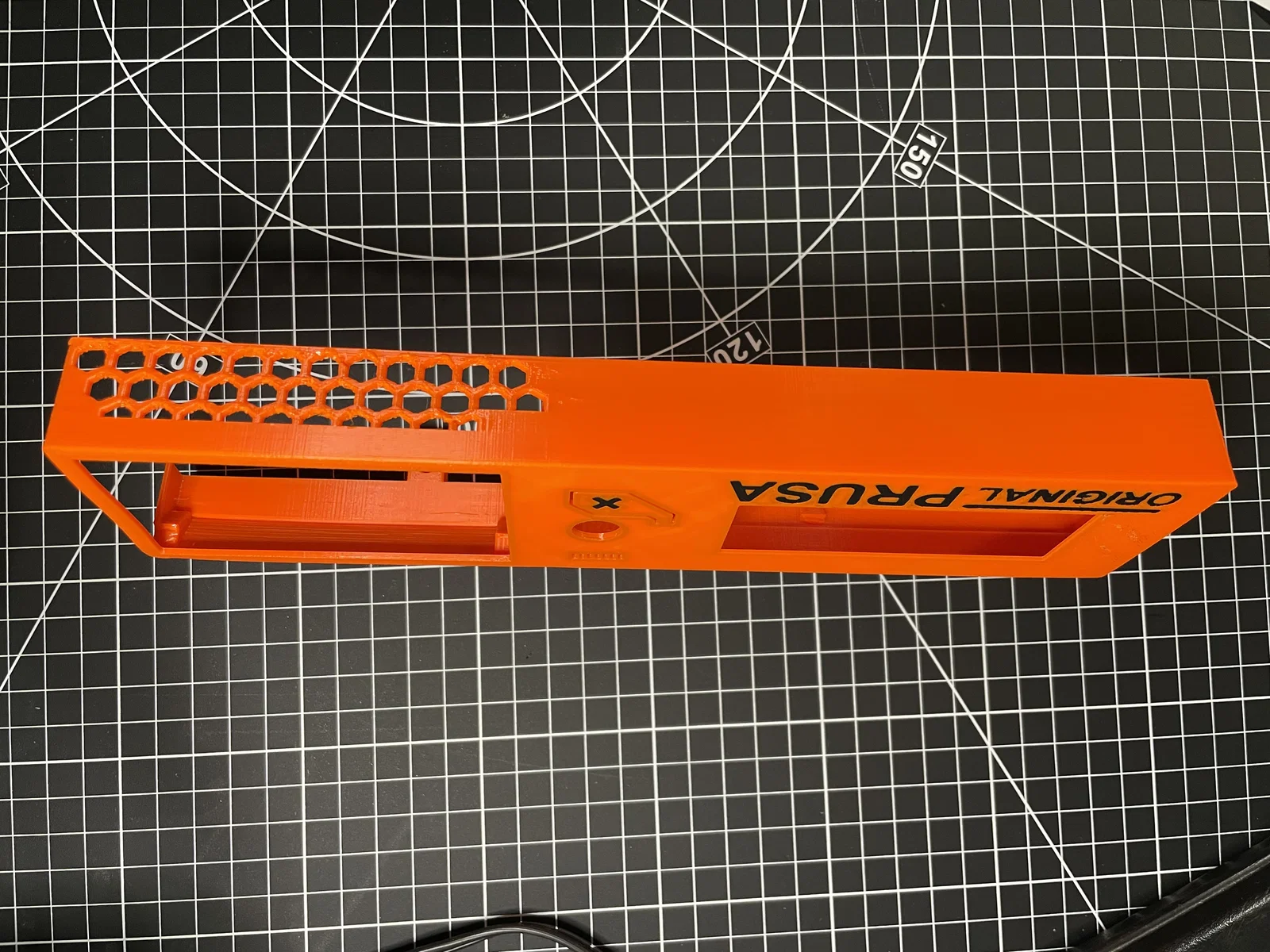

Chỉ in phần cover

1. Sau khi thêm cover, rotate-Z=325
2. Offset X thêm 4 và Y thêm 6, part sẽ hiện màu xanh trên bed để in.
3. Vì mình đã xoay part -35 độ, nên chỉnh infill angle tương ứng để giảm hở dọc theo perimeter. Đặt infill angle: 10
4. Supports: from build plate only (cho các chỗ bắt mount)
5. Slice và in

Layer Height = 0.2mm
