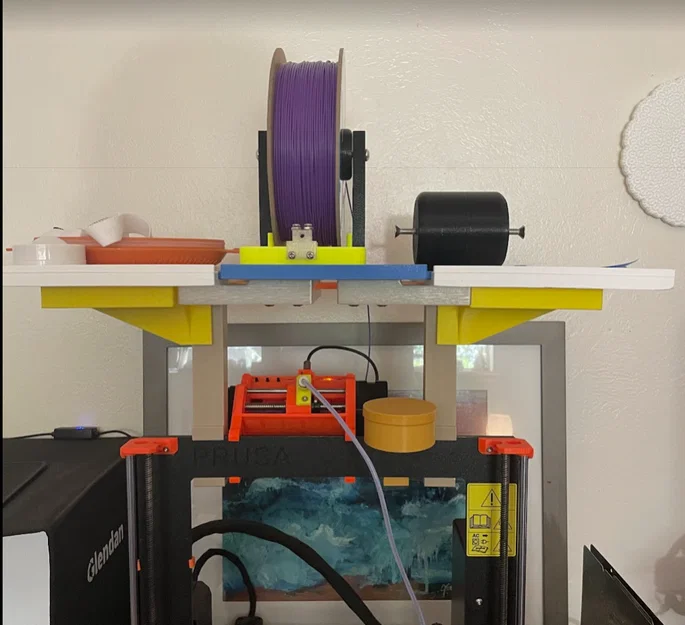

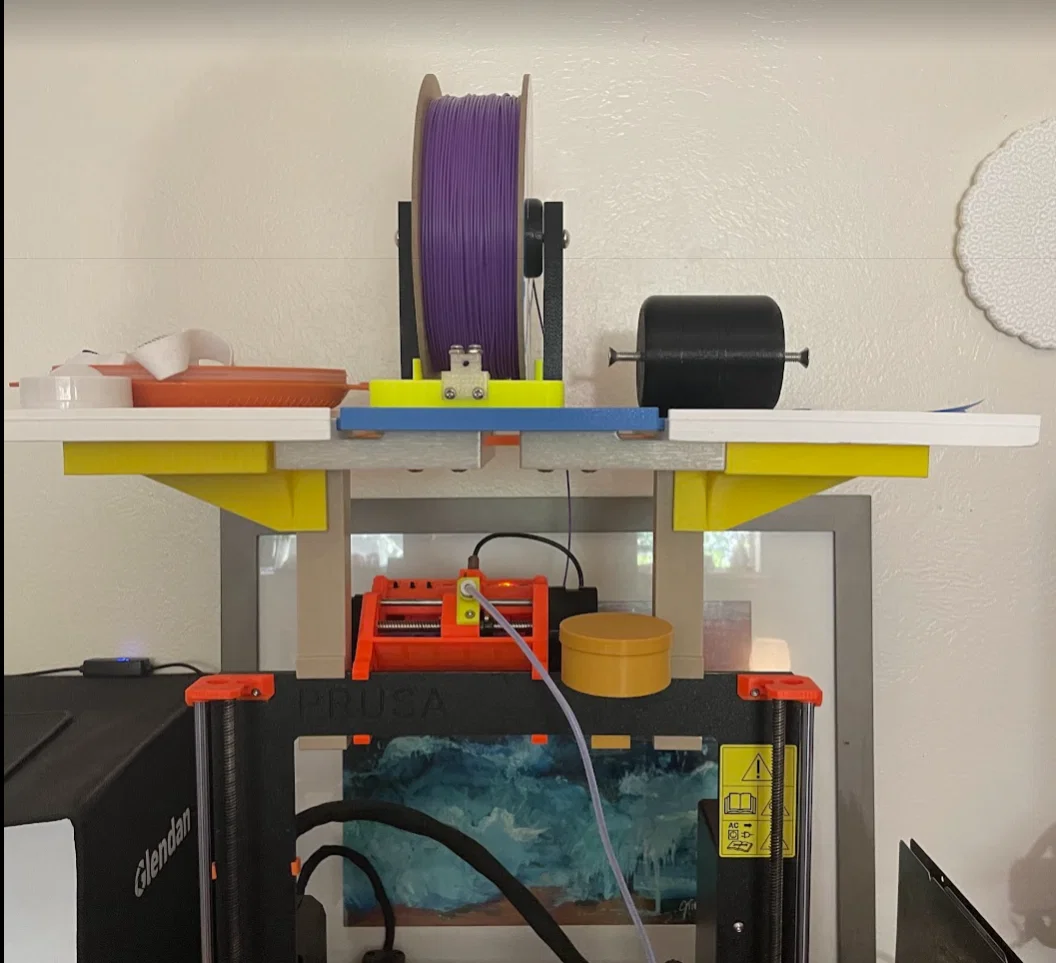

Kệ Lưu Trữ Spool Treo Phía Trên cho Prusa MK3S (Overhead Storage Shelf)

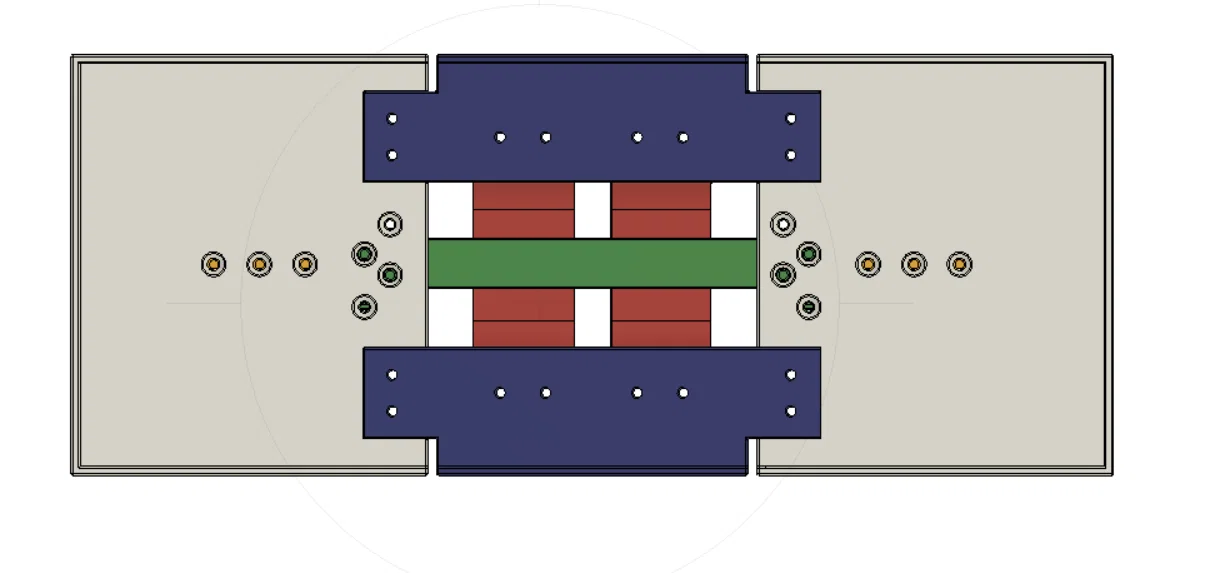

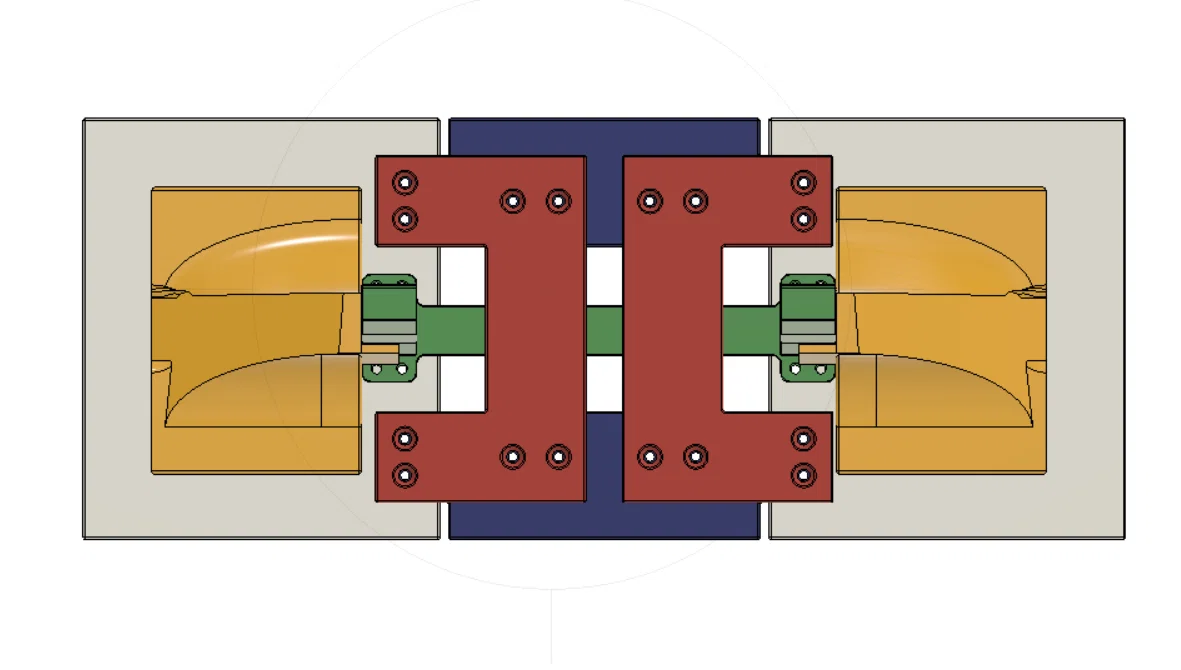

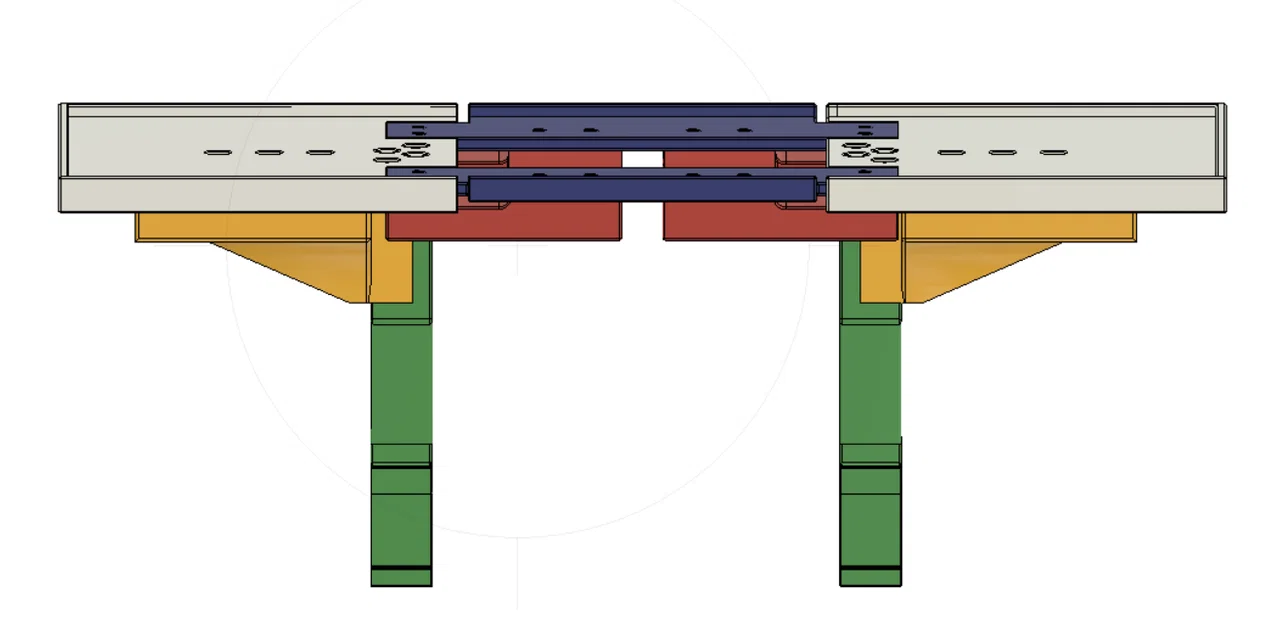

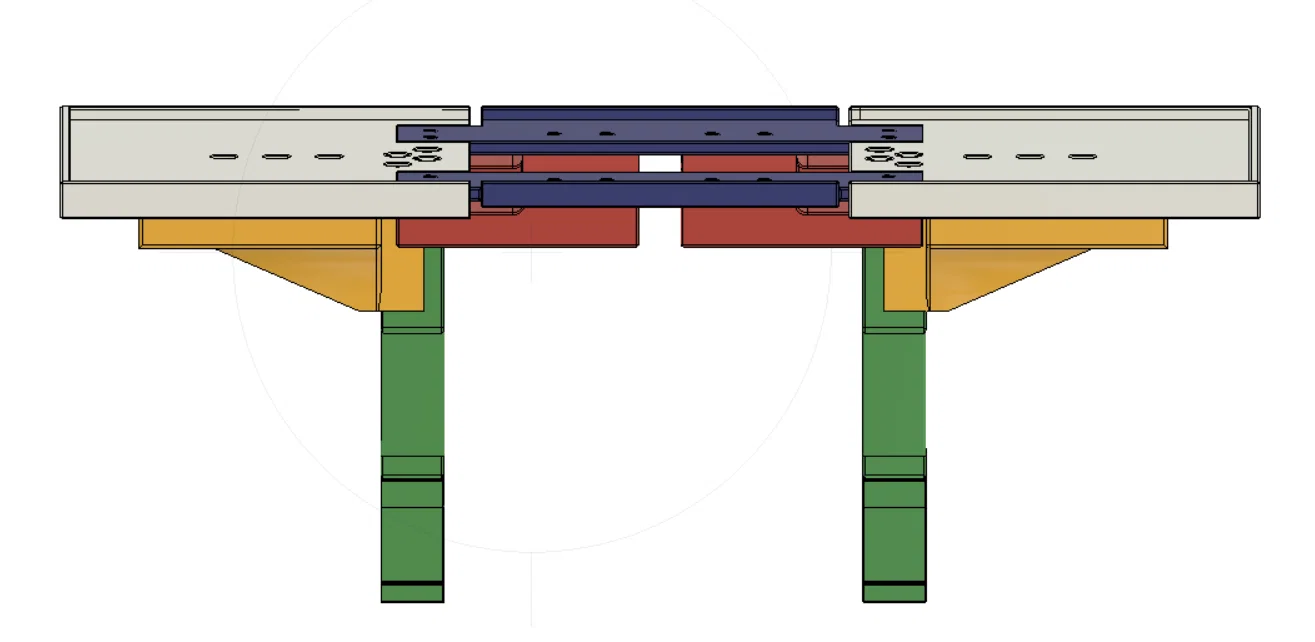

Tất cả các part ở đây mình đều in bằng PLA. Giờ thì mình khuyên dùng PLA+ vì mình quen vật liệu đó hơn rồi. Trong hình có nhiều hướng đặt của model để minh hoạ cách lắp ráp cho đúng.

Thiết kế này dùng được nhiều chiều dài và kích cỡ ốc ¼-20". Mình dùng bộ ốc “VIGRUE 228Pcs 1/4-20 Flat Head Socket Cap Screws Assortment, 1/4 20 Stainless Steel Countersunk Bolts Nuts Kit, 3/8" to 1-1/2", Full UNC Thread” và bộ ốc “binifiMux 50pcs 1/4-20 Inch Round Head Phillips Machine Screws Assortment Kit, 304 Stainless Steel Silver Tone, 1/4 x 3/4,1,1-1/8,1-5/8,2 Inch” trên Amazon để lắp.

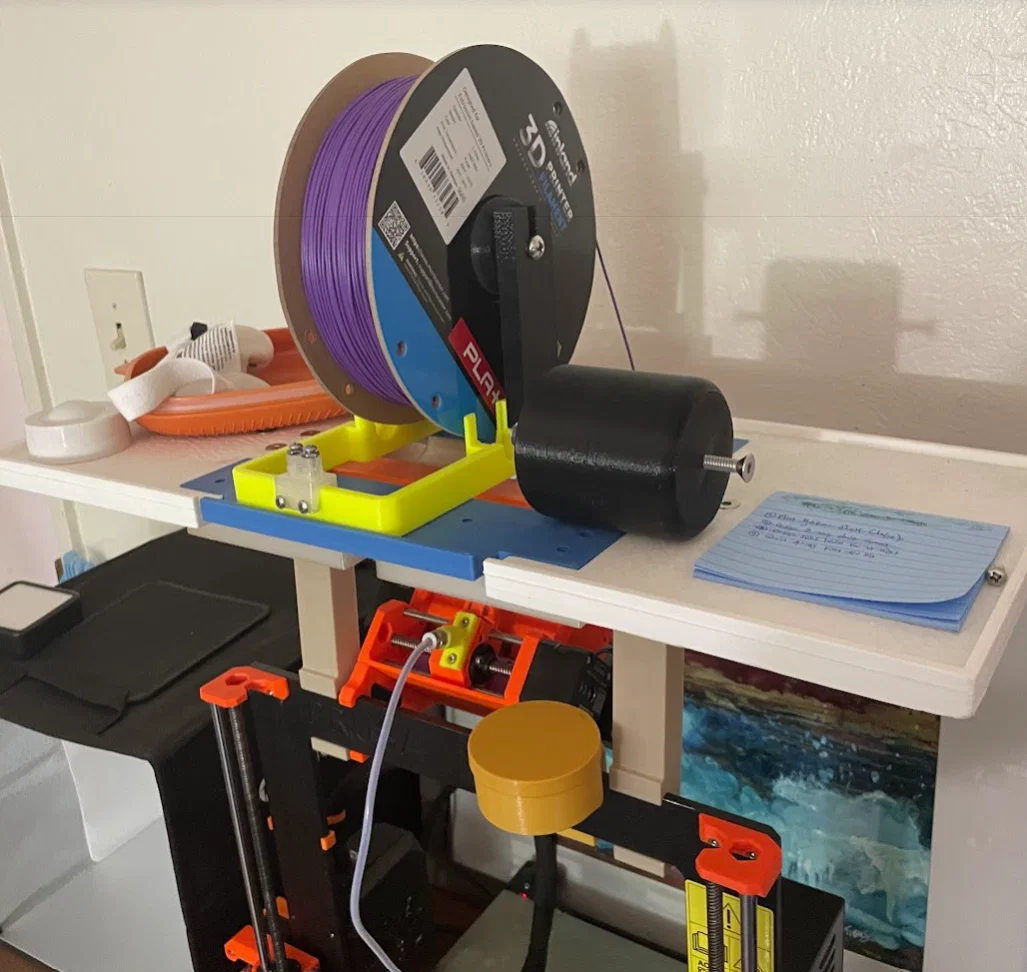

Mình dùng cái này hơn 1 năm rồi và có thể khẳng định là nó giữ được chắc 5 cuộn 1kg. Nếu dùng nhiều cuộn 2kg thì sẽ đẩy thiết kế tới giới hạn chịu lực. Nếu dùng cuộn 2kg thì nên để ít cuộn hơn ở trên, tối đa 3 cuộn và đặt gần trung tâm. Mình có thử để 5 cuộn 2kg thì nó không gãy, nhưng có bị võng nhẹ làm mình hơi lo.

Không làm ảnh hưởng việc sử dụng bộ mmu2s, cũng như cái ngàm gắn đèn mà mình cũng tự thiết kế.

Thời gian in hết tất cả khoảng tầm 1 tuần rưỡi đến 2 tuần. Mình rất thích thiết kế này, nhưng bạn nhớ cân nhắc thời gian nếu định làm. Mình in tất cả ở layer thickness 0.3mm với 45% support cubic infill, và bật supports khi cần.

P.S. Nếu có bất kỳ chỗ nào bị cấn giữa hành trình di chuyển full-range của trục Z và các clips thì báo mình gấp. Đây là lỗi cũ mình đã sửa; mình tin là đã upload bản clips mới, nhưng cũng có thể mình lỡ lấy nhầm từ prototype cũ.
