Token ngàm Quad Lock cho mount máy tính xe đạp Barfly

Đây là một món adapter dùng với nhiều loại ngàm (mount) gắn máy tính xe đạp khác nhau, để bạn có thể dùng hệ ngàm Quad Lock thay cho phần đó. Những hãng như Barfly làm ngàm gia công (machined) rất xịn, và chuyển chúng sang dùng Quad Lock sẽ giúp bộ ngàm linh hoạt hơn.

Các phần cần có: Quad Lock 360 Head: https://www.quadlockcase.com/products/quad-lock-360-head-lever (bạn cũng có thể dùng Short Lever Head hoặc Weatherproof Wireless Charging Head)

Phần cứng (hardware): M5 nut, dày không quá 3.8mm. Mình hay dùng loại nut mỏng này cho các build mà không dùng được heat-set nut: https://www.mcmaster.com/90326A231/ M4 x 0.7, bu-lông đầu chìm (flathead), dài 10mm: https://www.mcmaster.com/94326A223/

Bạn có thể dùng 8mm cũng được, nhưng do vấn đề lực đòn bẩy (leverage) nên mình muốn ren ăn sâu hơn.

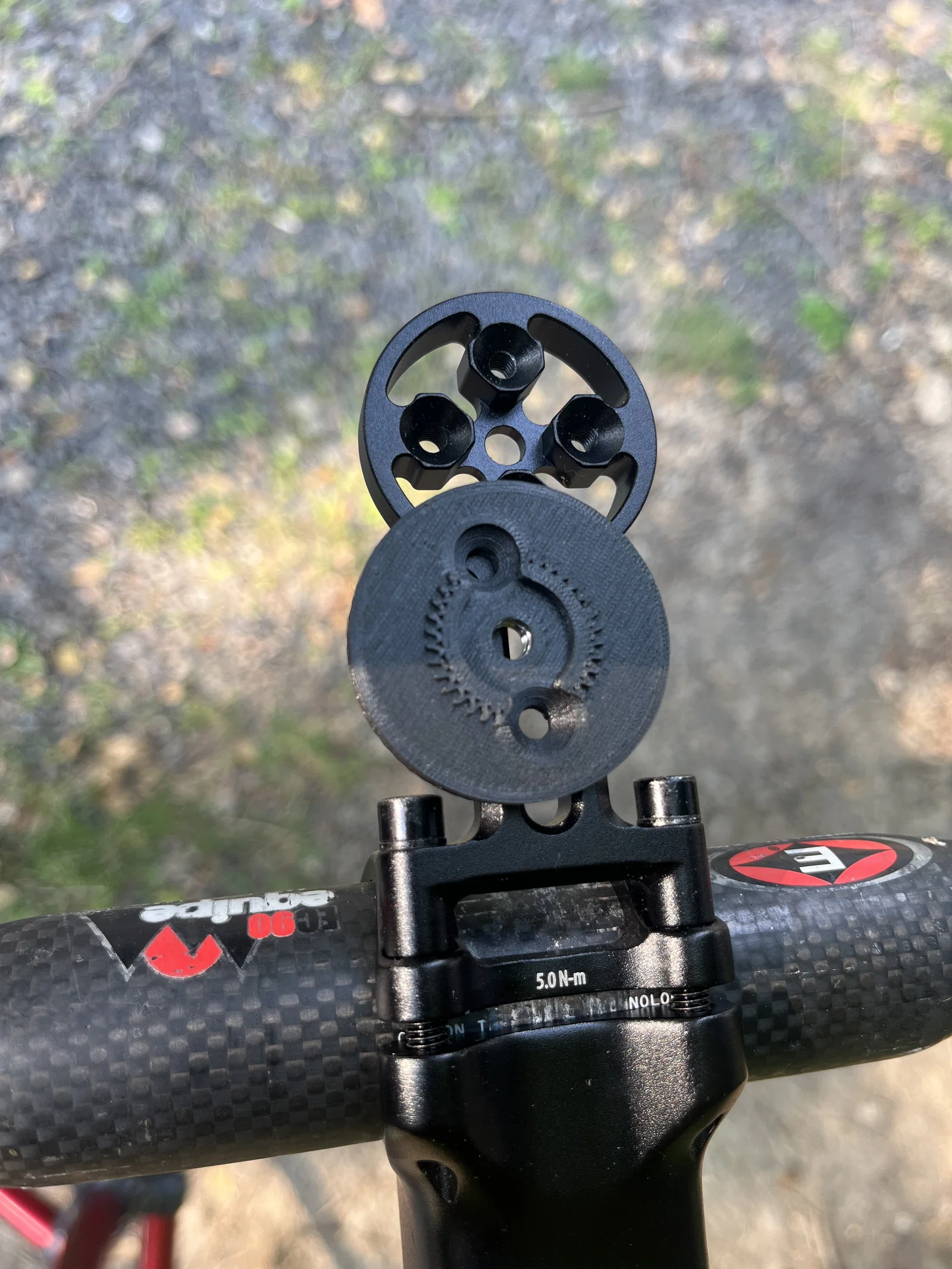

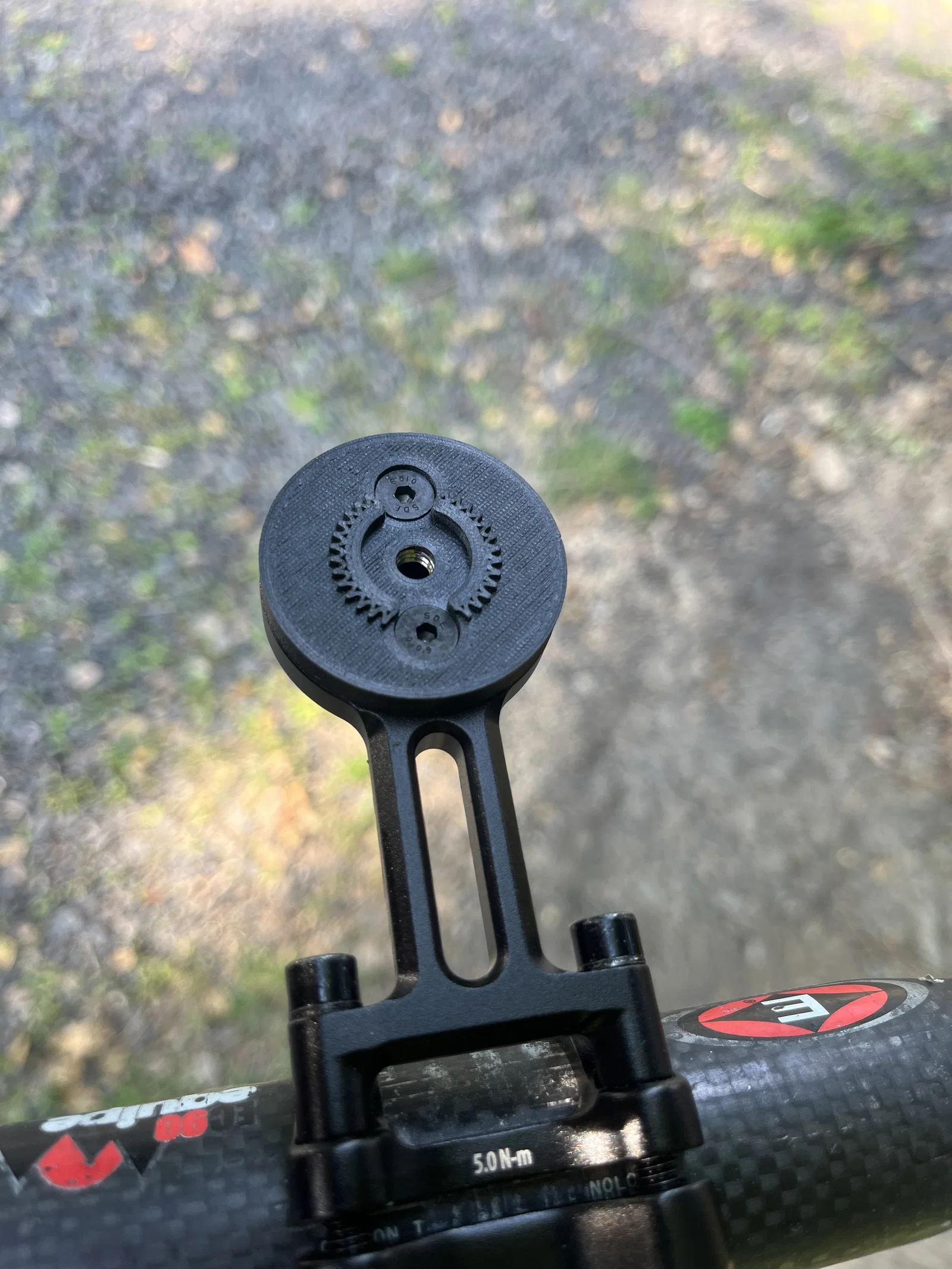

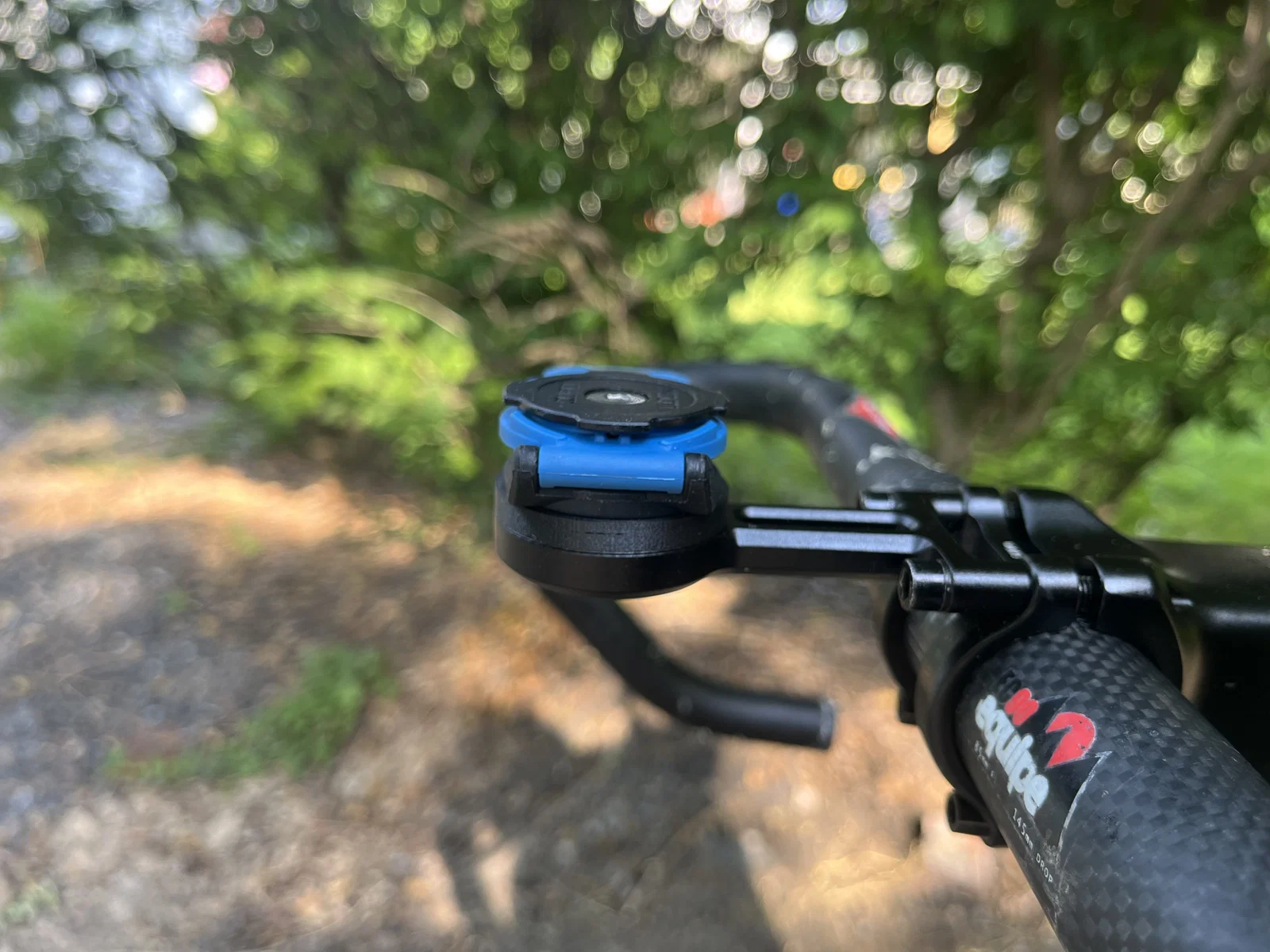

Hình minh hoạ là Redshift Computer Mount cho pô-tăng Shockstop: https://redshiftsports.com/products/shockstop-stem-direct-computer-mount

Lưu ý: do kích thước một số điện thoại khá lớn, khuyến nghị dùng loại mount nằm ngang bằng với ghi-đông để chừa khoảng trống cho điện thoại bự.

Mẫu nên in với mặt phẳng úp xuống và bật support để lấp phần hốc lục giác (hex cavity). Mình dùng infill 20%; đây không phải chi tiết chịu lực đòn bẩy cao.
