Bộ khay Tool-Grid cho Wheel Lock Key 19mm (Tool-Grid 19mm Wheel Lock Key Tray Set)
Bộ khay Tool-Grid để giữ 1/2/4/10 Wheel Lock Key lục giác 19mm, tương thích hệ Matco Tool-Grid. Socket thiết kế Ø23mm để lắp hơi lỏng, dễ lấy ra vào; dùng được bulông theo bộ Tool-Grid. Không nên scale model.
Mô tả

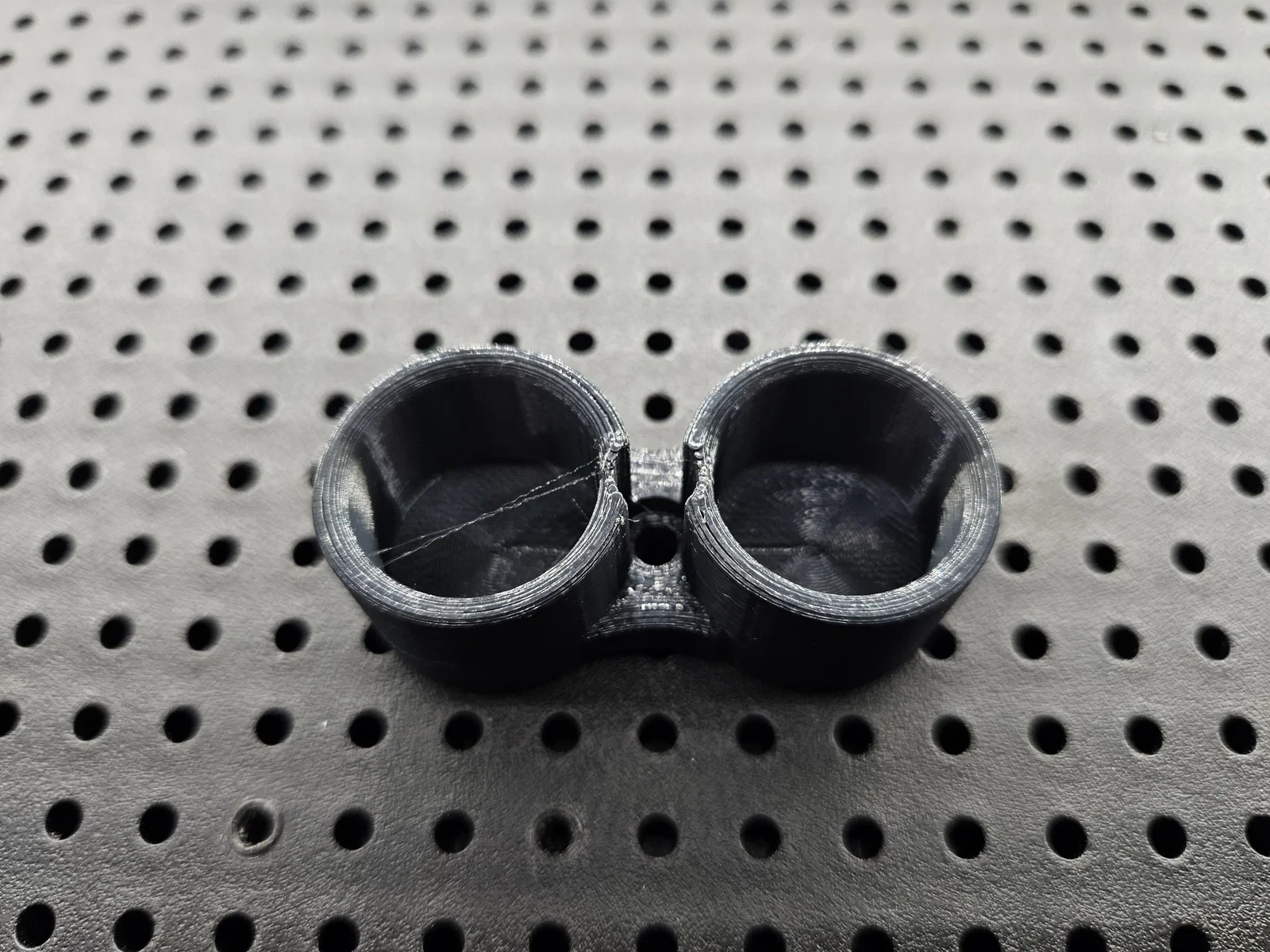

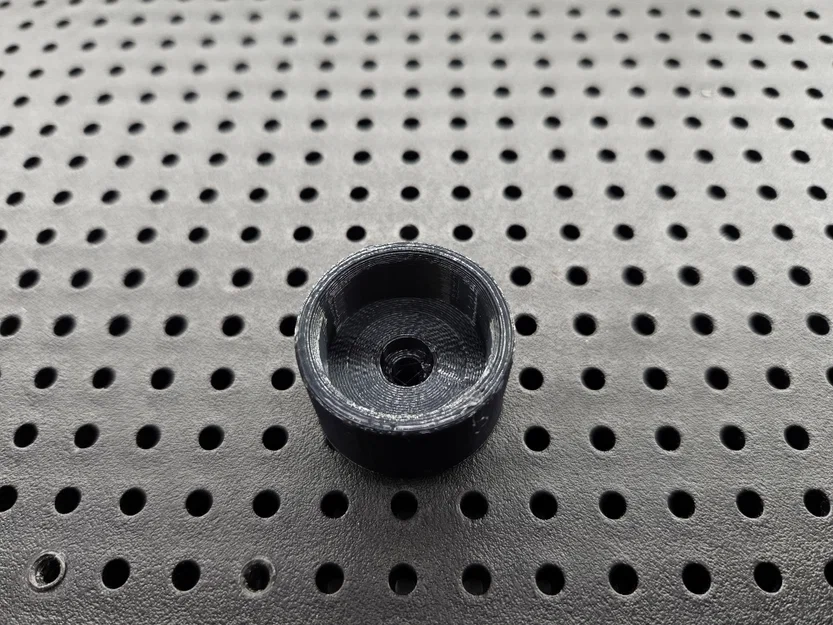

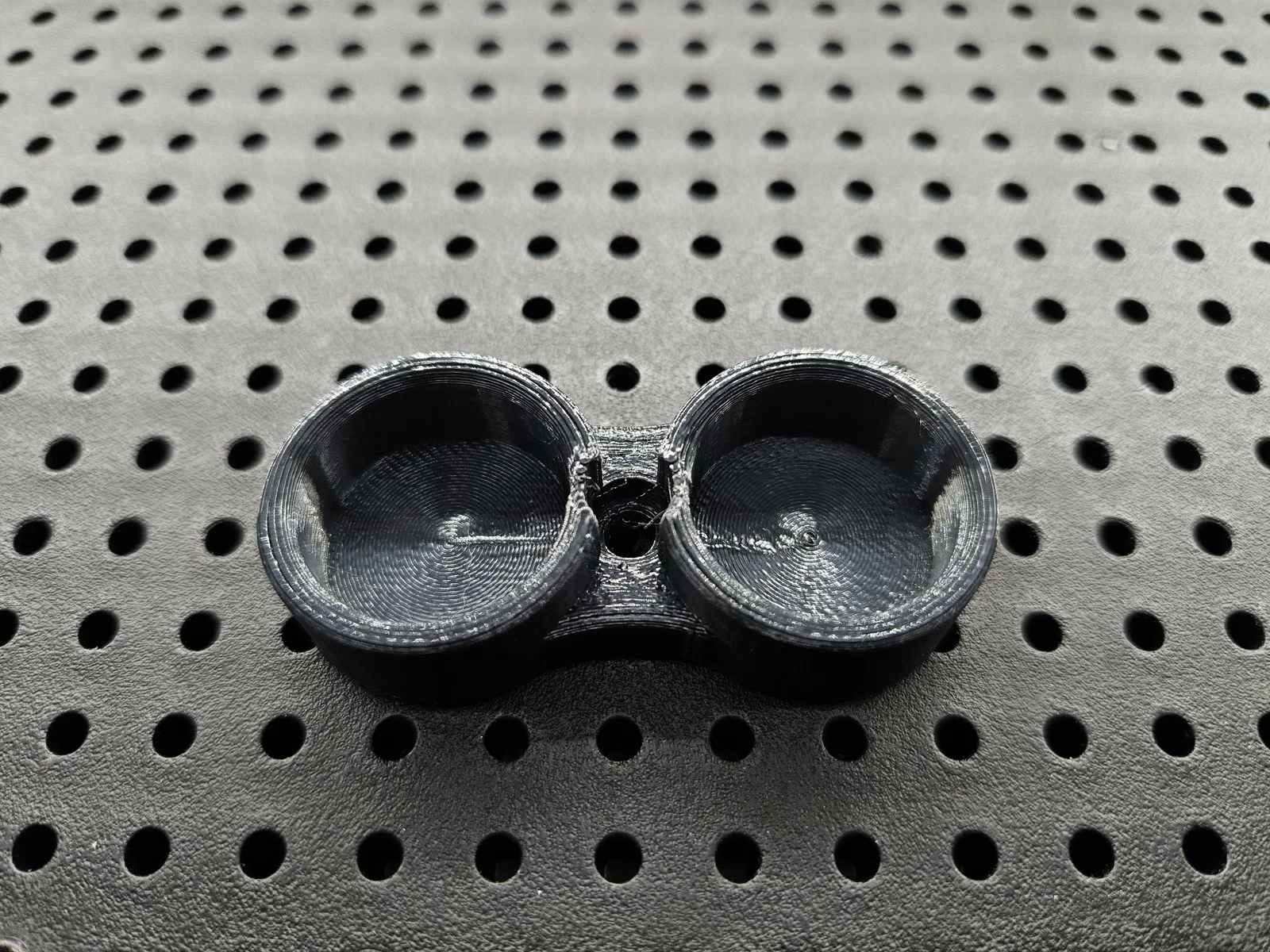

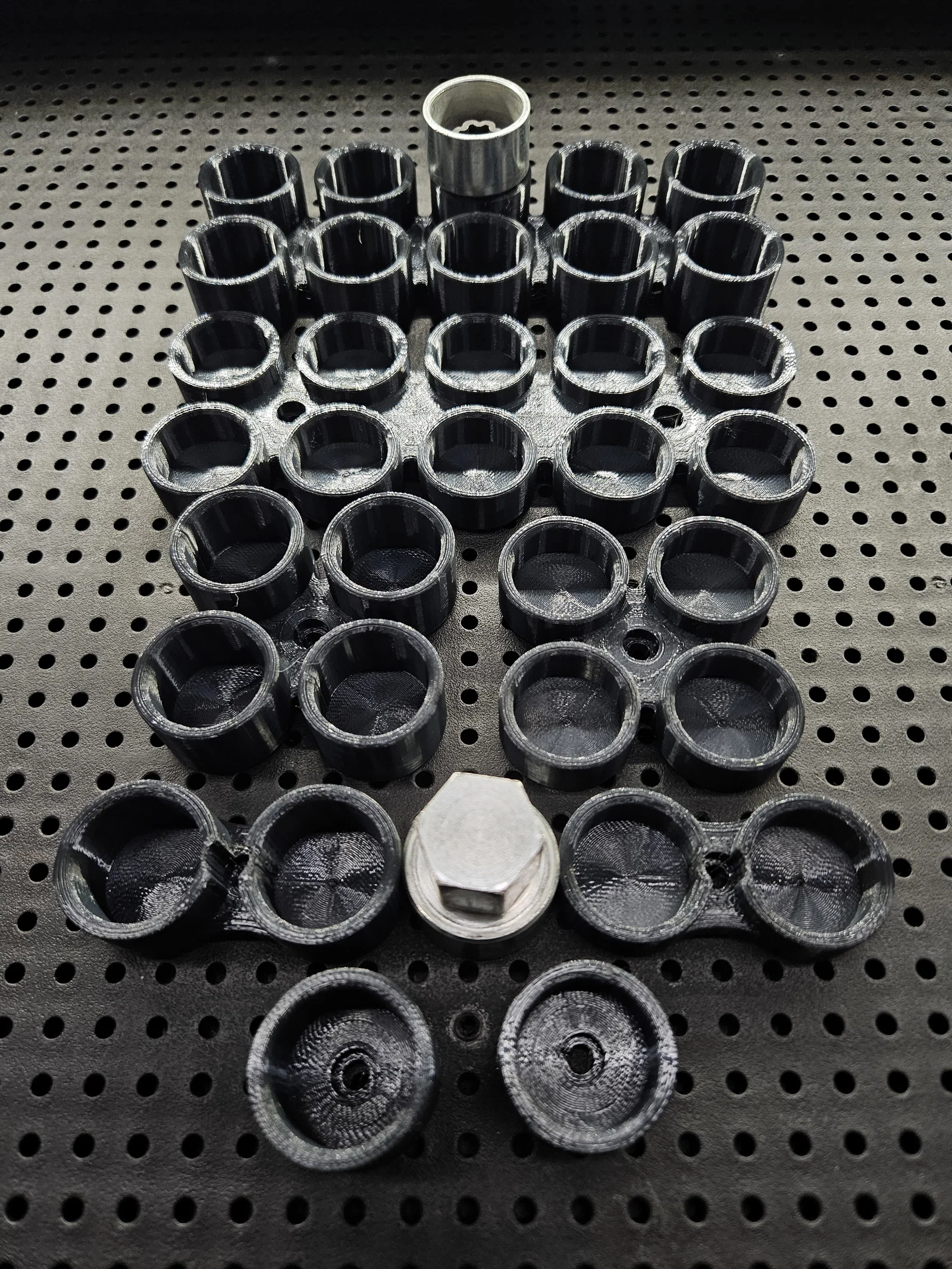

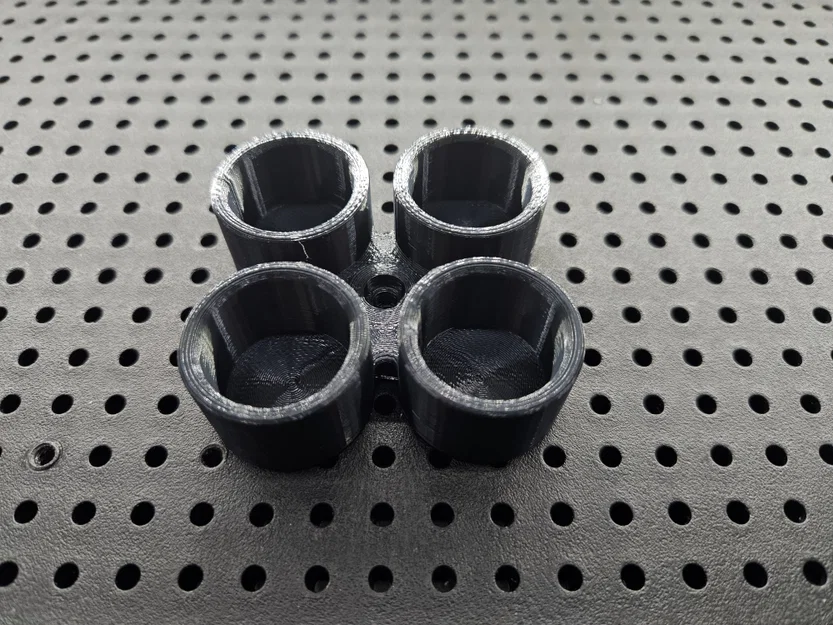

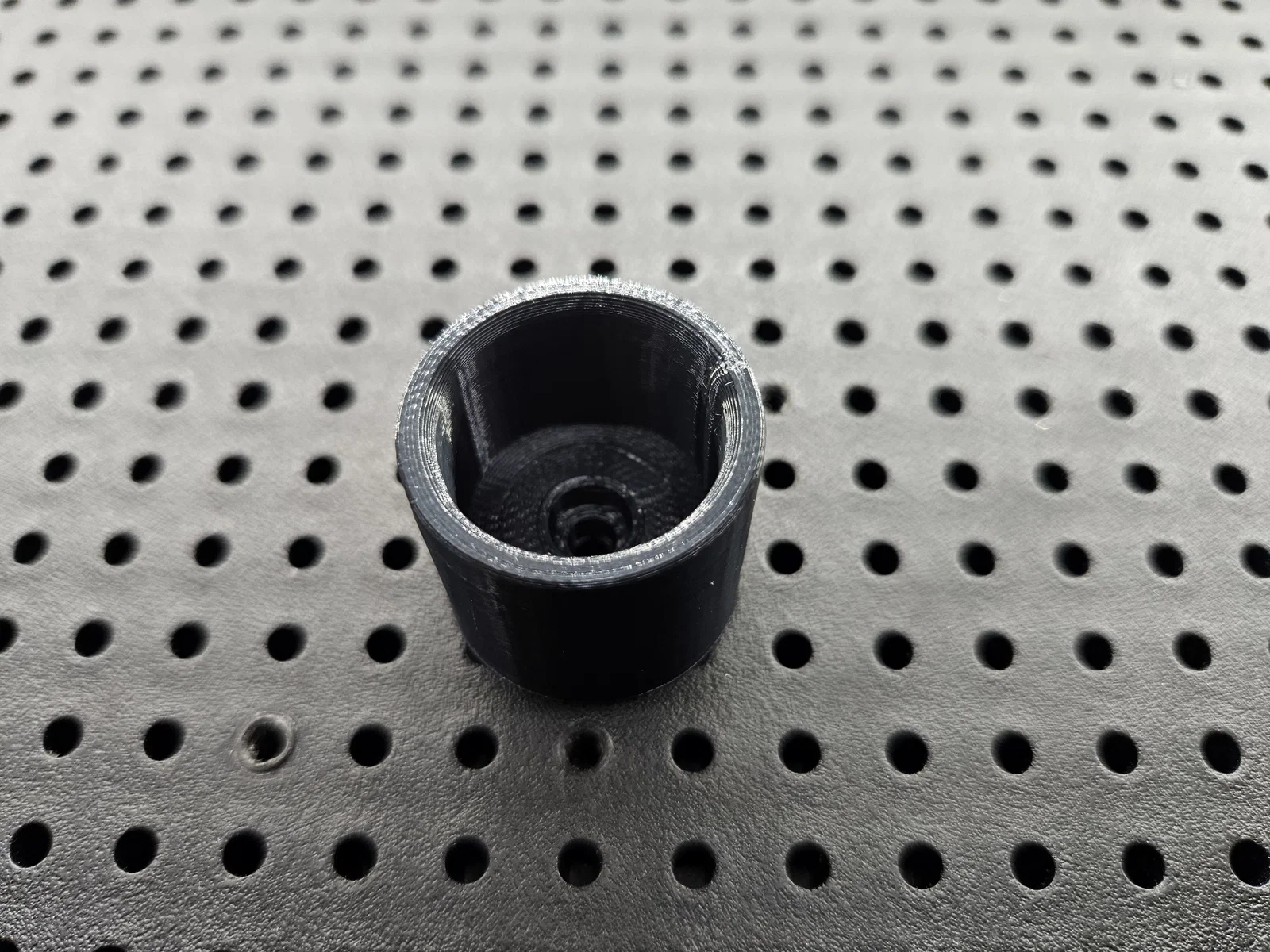

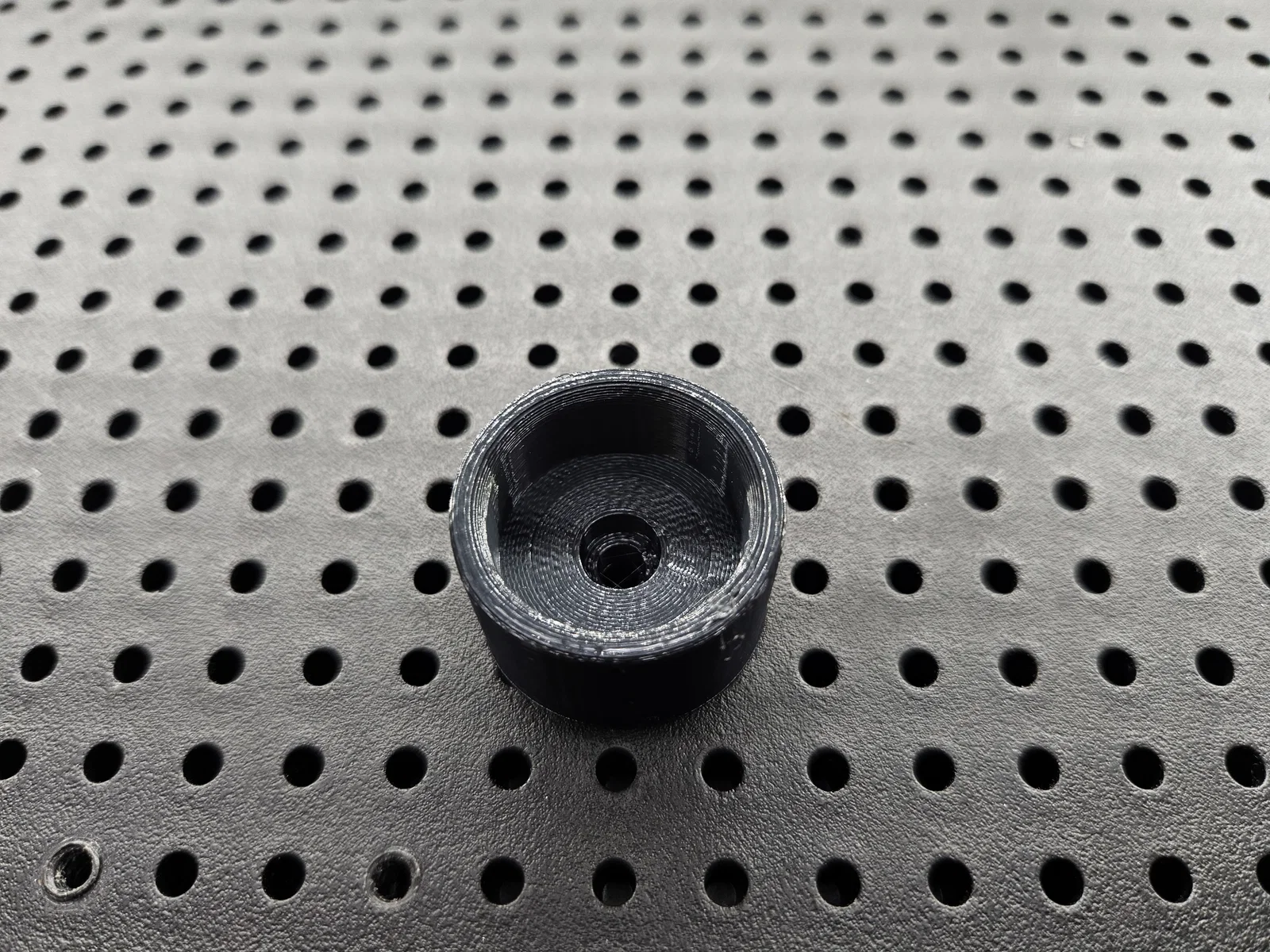

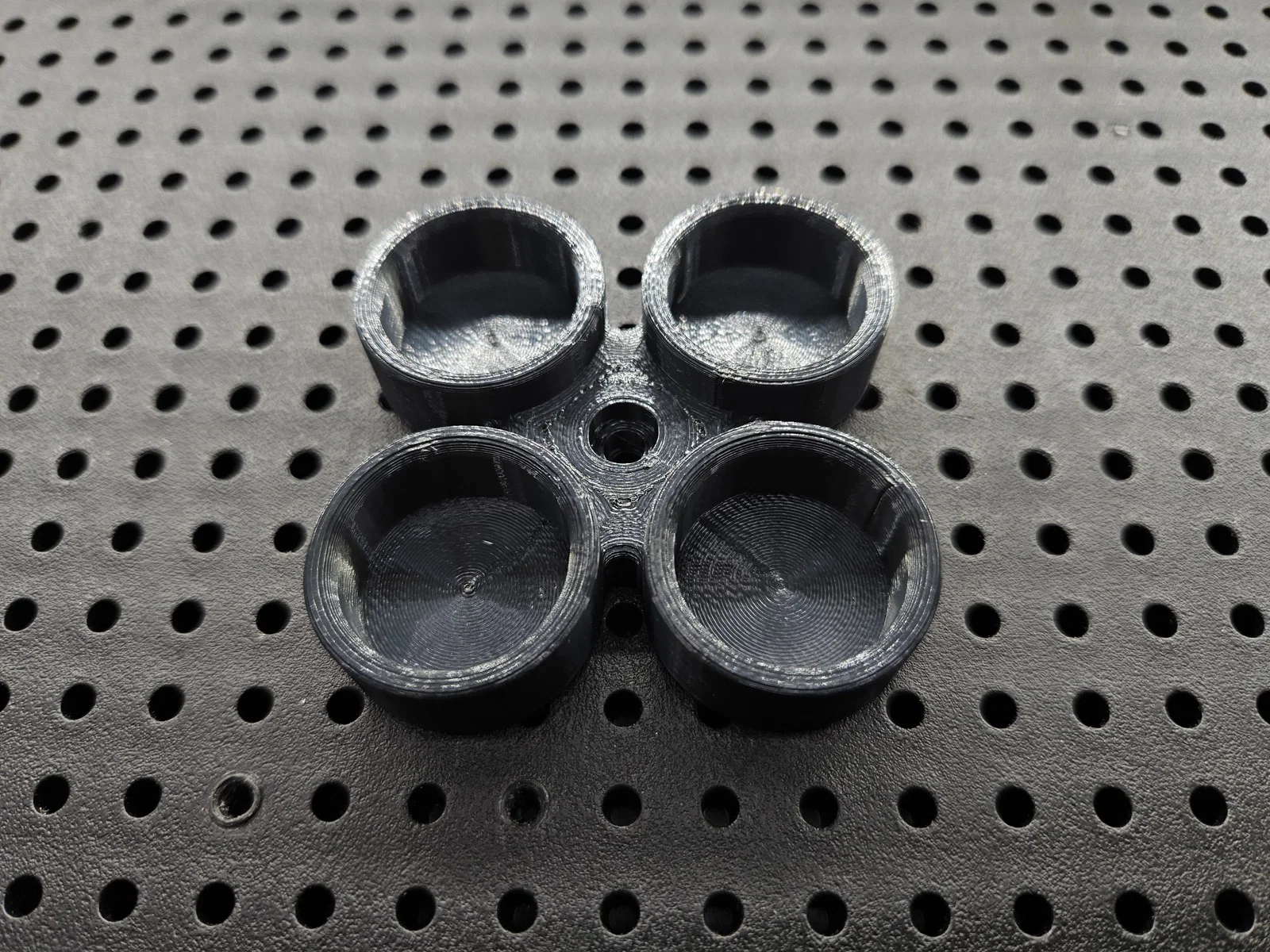

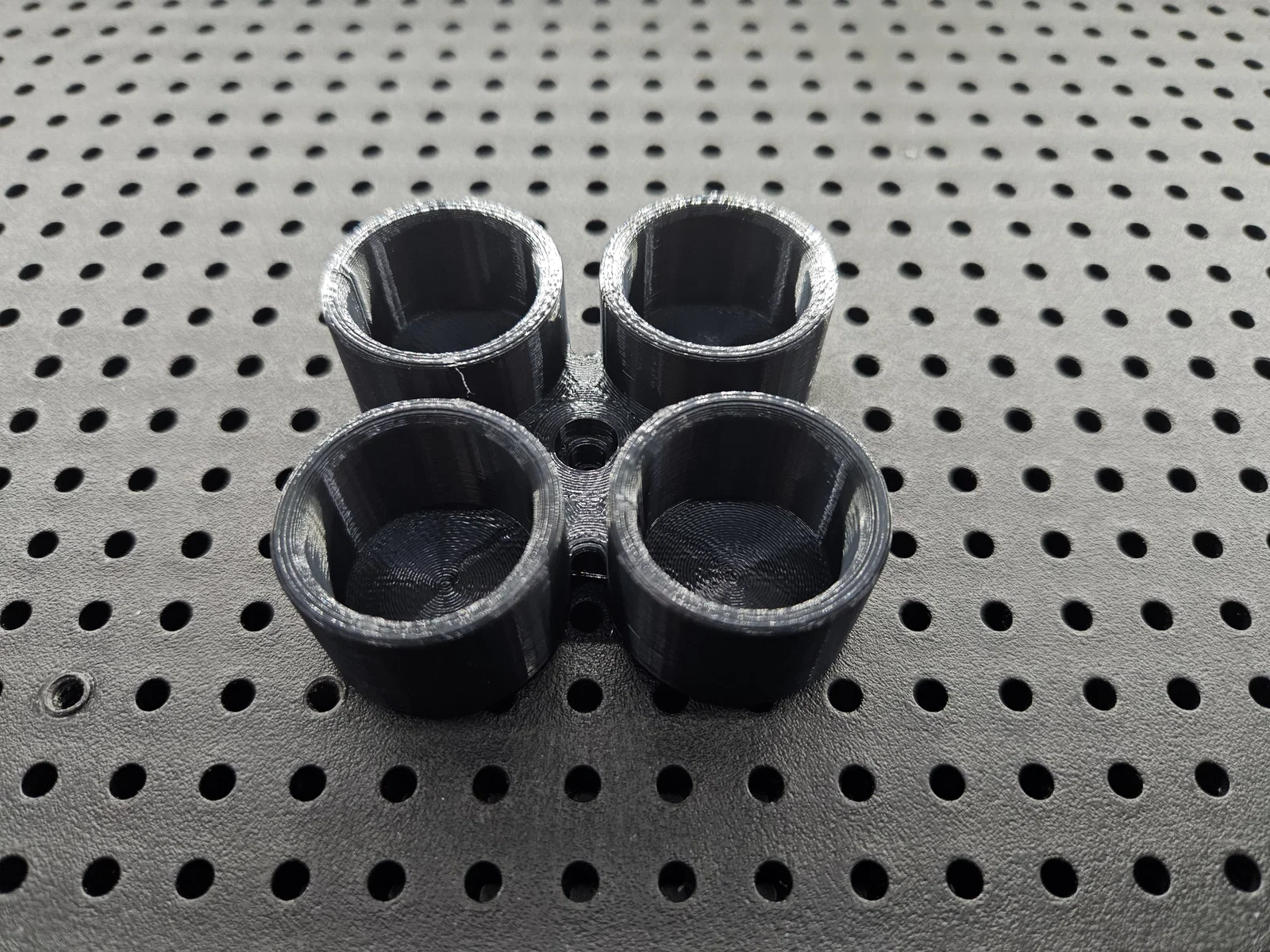

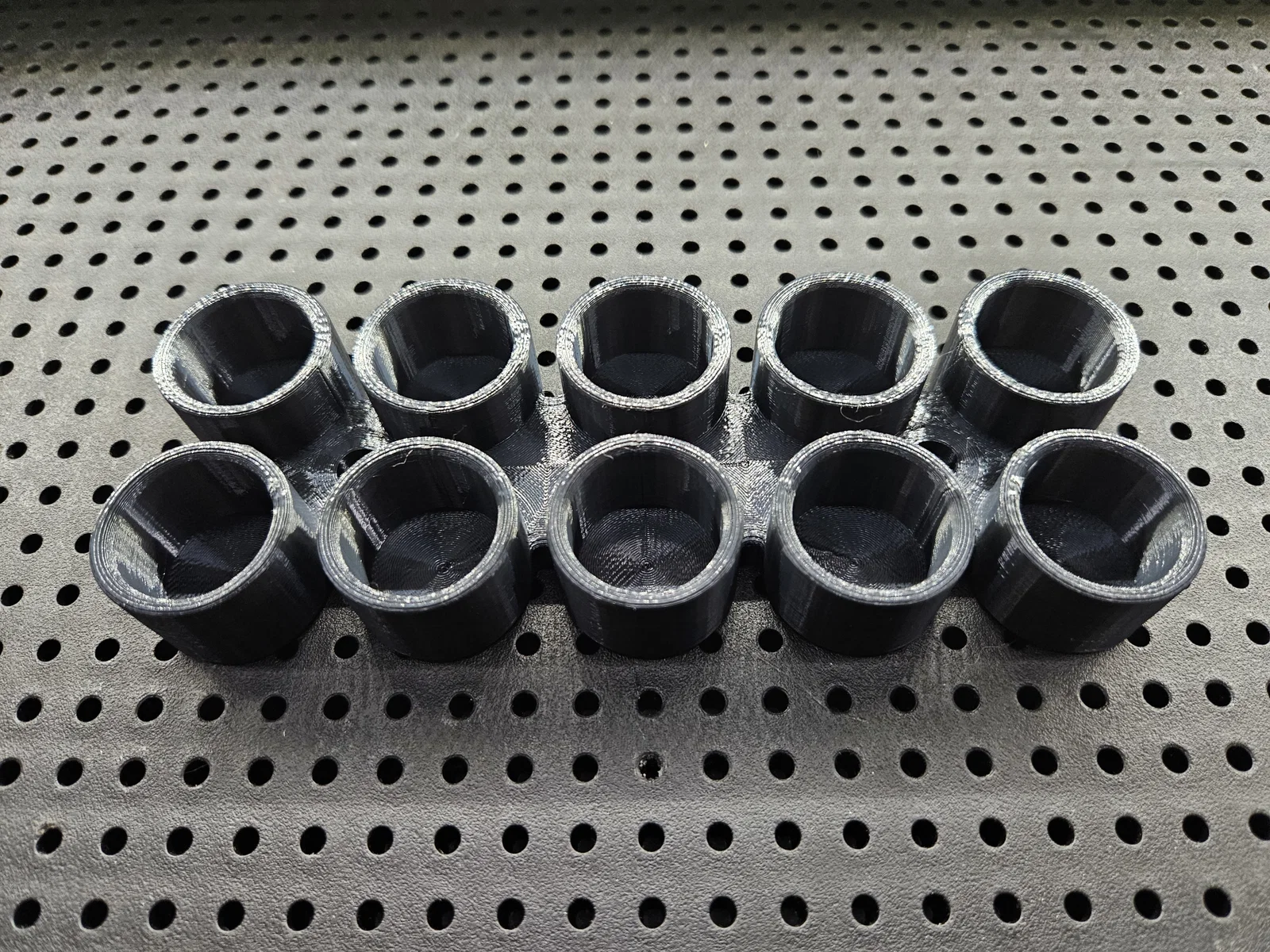

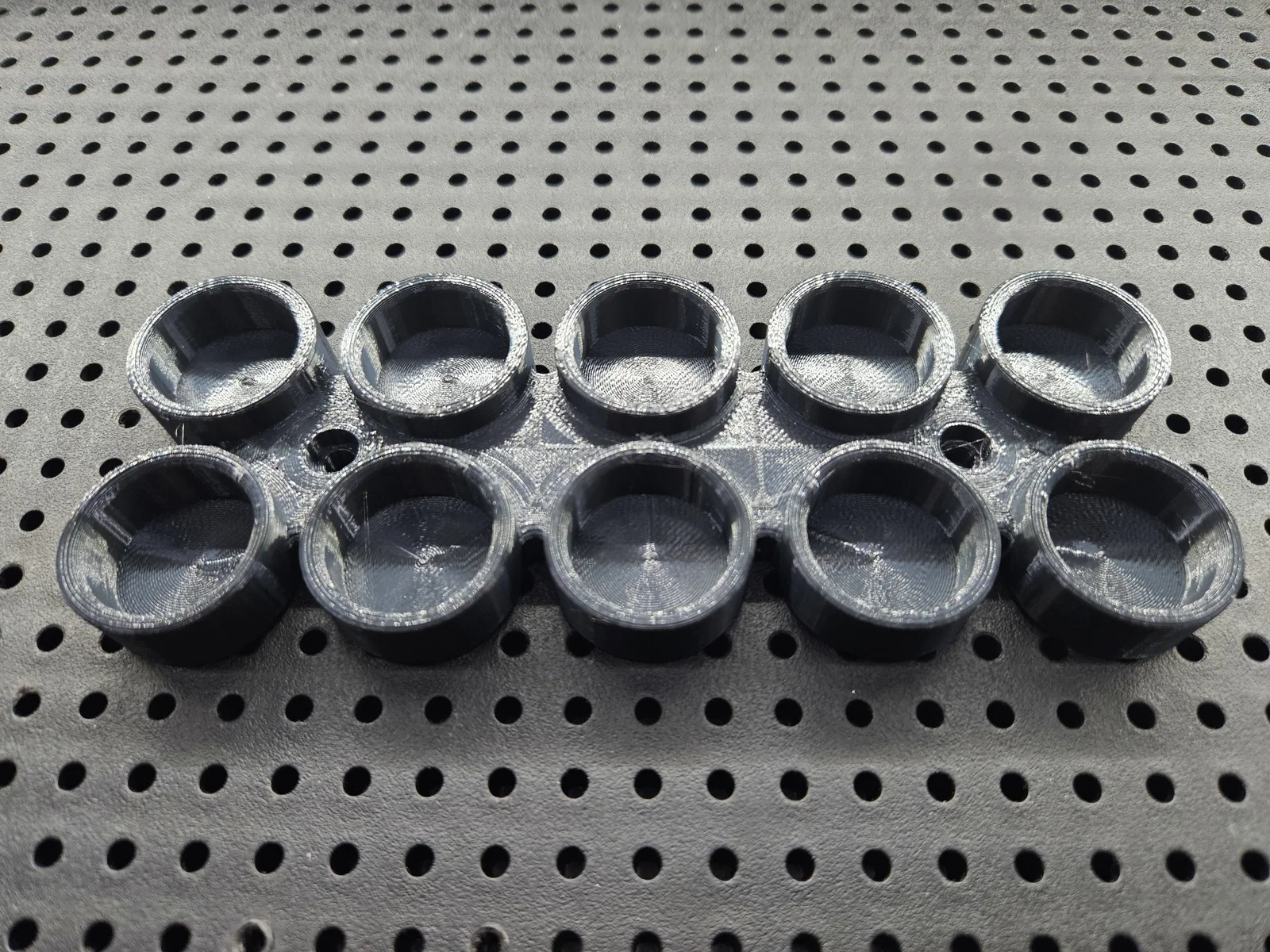

Đây là bộ Wheel Lock Key Tray Set cho hệ thống organizer Matco Tool-Grid trong thùng đồ nghề. Khay giữ được 1, 2, 4 và 10 chìa Wheel Lock Key lục giác 19mm. Tuy nhiên mình thiết kế đường kính “socket” là 23mm để lắp hơi lỏng, dễ đưa vào/rút ra khỏi holder, đồng thời bo cong nhẹ các cạnh cho nhìn đẹp hơn. Bulông đi kèm bộ Tool-Grid dùng với các khay này hoàn toàn ổn, và tất cả lỗ bắt bulông đều dùng được đồng thời.
KHÔNG NÊN SCALE model (gần như không hiệu quả), vì sẽ làm các lỗ gắn Tool-Grid bị lệch và sai kích thước.
Có góp ý gì không? Cho mình biết ở phần bình luận nha!
- Basic Print Settings
**Material:** PLA
**Layer Height:** 0.20mm or 0.10mm
**Infill:** 15%
- Dimensions
**Height:** 13mm / 20mm -- Singles: 17.3mm / 24.3mm
**Length: 29mm / 68mm / 62mm** / 161mm
**Width: 29mm / 29mm / 62mm** / 69mm
- Socket Dimensions
Diameter: 23mm
Depth: 10mm / 17mm
Surface Height: 3mm -- Singles: 7.3mm
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
