Khuôn Vẽ Hình Lồng Nhiều Lớp (Multi-Layer Shape Drawing Template)

“Multi-Layer Shape Drawing Template” là một dụng cụ đa năng và sáng tạo, được thiết kế để khắc phục những hạn chế của các thước khuôn vẽ (drawing template) truyền thống. Mẫu khuôn nâng cao này cho phép bạn vẽ chính xác nhiều hình khép kín lồng nhau, ví dụ như 3 vòng tròn đồng tâm.

Prerequisites: 🧲

1. 7x nam châm Neodymium 6x2 mm (loại giống như dùng cho Gridfinity).

Before printing: 🖨

1. Trong PrusaSlicer hoặc phần mềm CAD, đặt các SVG (thêm negative modifier / extrude & cut) của những hình bạn muốn làm khuôn lên file sliding template.stl, cứ mỗi 20 mm thì đặt một hình.

Print recommendations: ⚙

1. Bật Variable Layer Height cho tất cả các part (đặc biệt là base.stl) và đặt tối thiểu 0.50 quality/speed.
2. Tuỳ chọn: bạn có thể bật ironing cho phần mặt phẳng của base.stl.
3. Đặt pause ngay trước đoạn bridging ở file Cap for gear coupling rod.stl để chèn nam châm neodymium 6x2 mm (giống loại trong Gridfinity). Chèn sao cho cực north của nam châm hướng lên.

Assembly instructions: 🛠

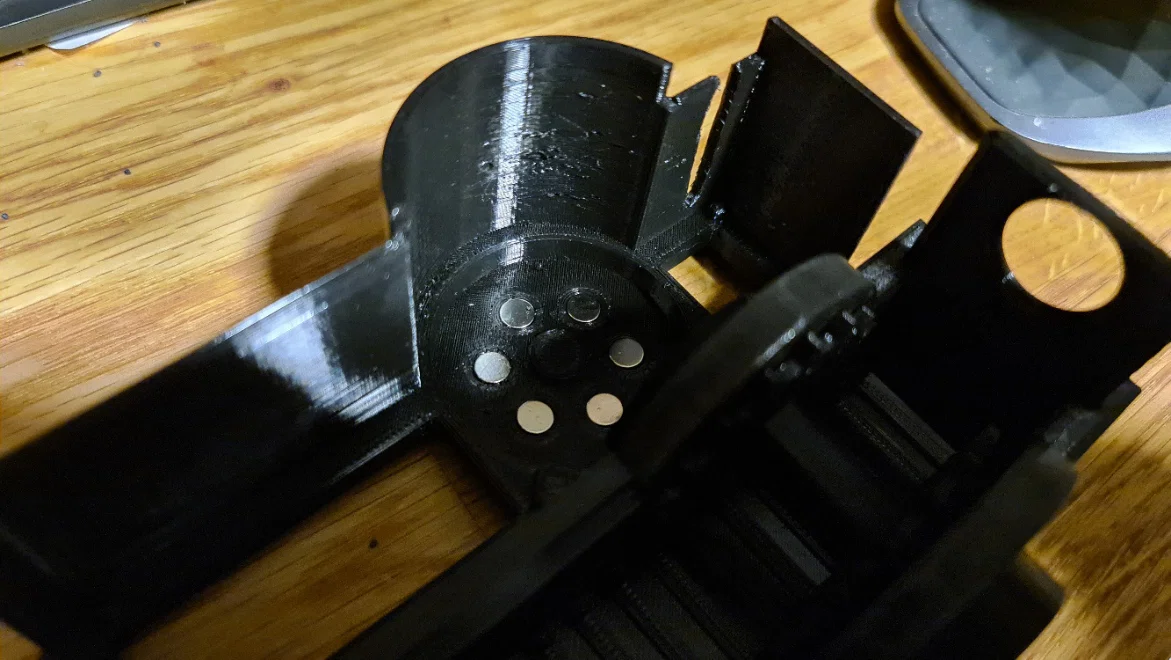

1. Gắn 6 nam châm neodymium vào các lỗ trên base lid (để cực north hướng lên).

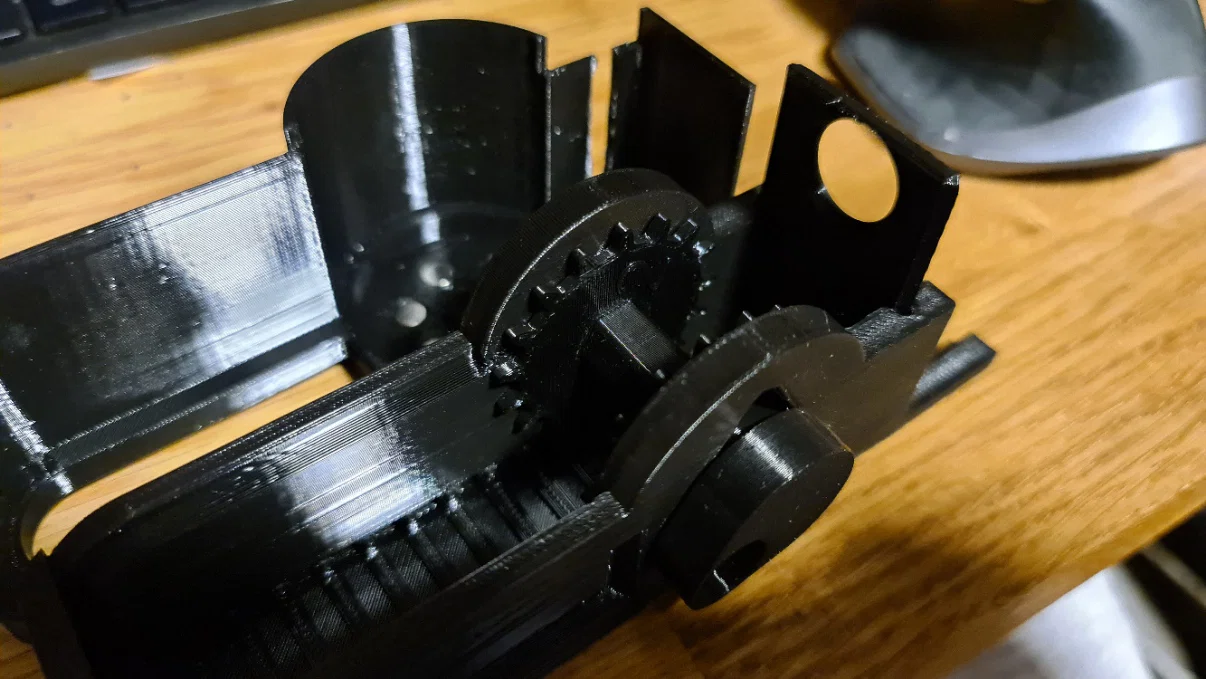

2. Luồn gear coupling rod qua lỗ lớn hơn trên base lid, đặt gear 1 rồi đến gear 2 với phần số hướng vào trong, sau đó đẩy rod xuyên qua lỗ kế tiếp.
3. Gắn cap for gear coupling rod vào vị trí trung tâm, nằm giữa 6 nam châm trên base lid.
4. Ghép base lid với base, đảm bảo gear coupling rod ăn khớp với cap.

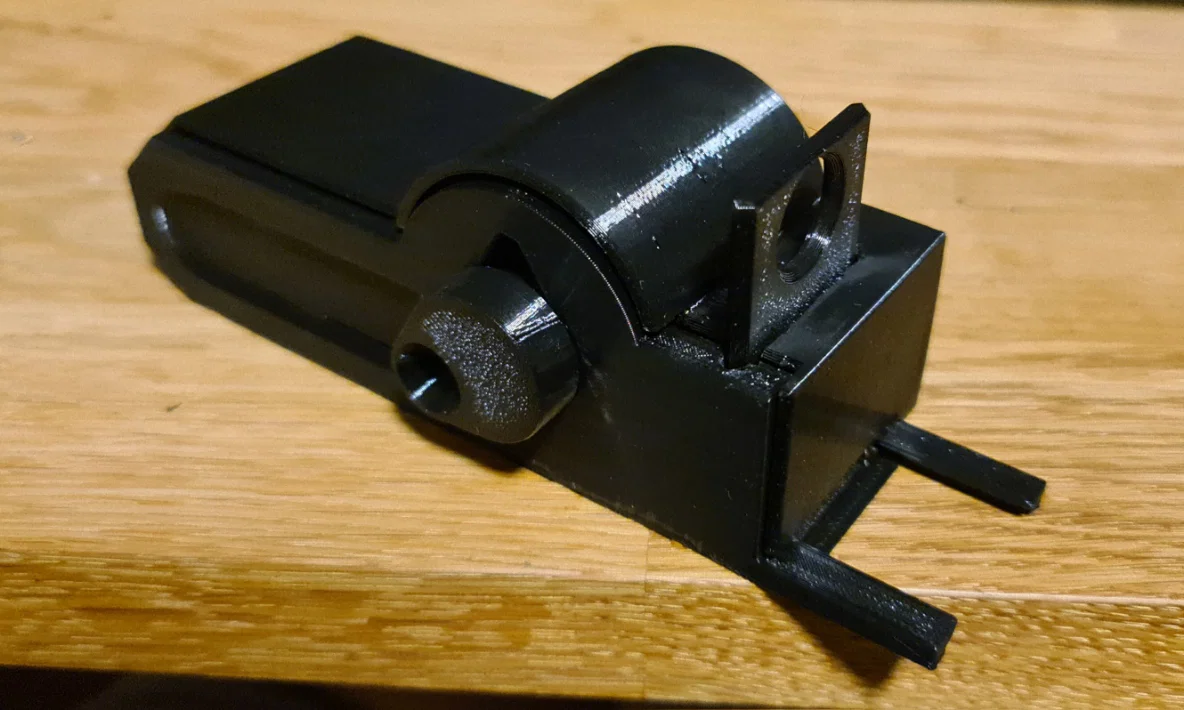

5. Lắp sliding template vào phía trước.
6. Lắp gate từ phía trên xuống, nhưng chỉ lắp một phần.

How to use: ✏

1. Dùng dụng cụ bằng một tay. Đặt ngón cái lên switch của gear coupling rod và gạt sang trái 1 nấc.
2. Sliding template sẽ lăn/đẩy ra. Dùng ngón trỏ ấn gate xuống.
3. Vẽ hình đầu tiên.
4. Kéo gate lên.
5. Lặp lại các bước để vẽ hết các hình mong muốn tại cùng một vị trí.
