Nút top plug luồn ống PTFE – cho đầu nối khí nén ren M6

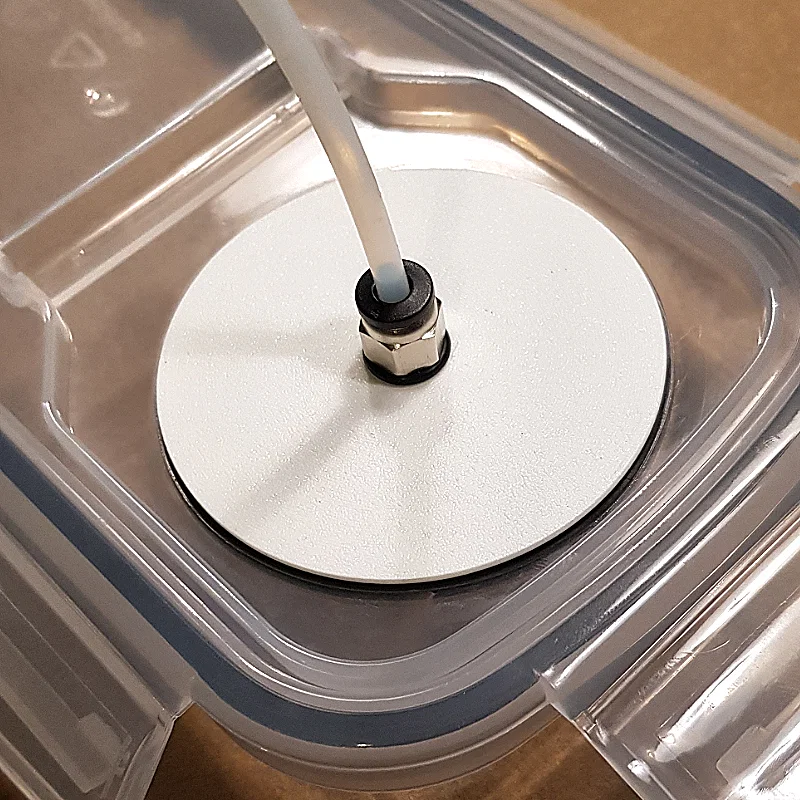

Bản remix top plug cho “THE cereal box” có lỗ passthrough cho ống PTFE, đã chỉnh ren M6 cho đầu nối khí nén thẳng và tối ưu để in ít tốn filament hơn. Kèm file FreeCad (.FCStd) để tự tinh chỉnh.
Mô tả
Mẫu gốc của top plug do @Freddy_52009 làm - mình làm lại với 2 mục tiêu: làm mỏng gọn hơn để in tiết kiệm và chỉnh model cho đúng ren M6 của các đầu nối khí nén thẳng (pneumatic straight-through connectors) mình đang dùng.

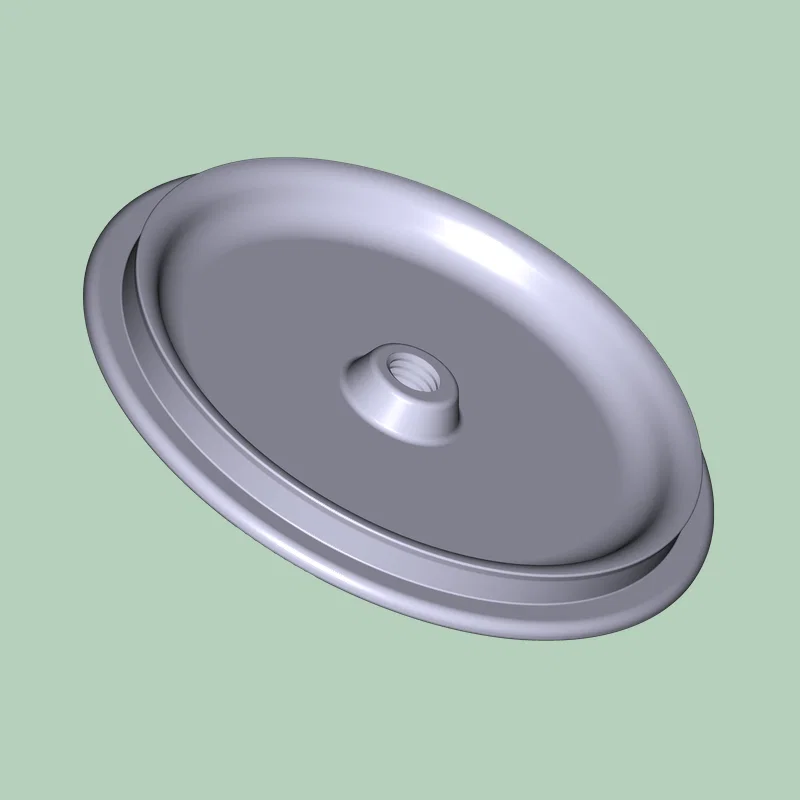

Có thêm file FreeCad .FCStd để người dùng tự tinh chỉnh ren và điều chỉnh mesh density (lưu ý: sketch nhìn rất “thảm hoạ” và dễ bị lỗi, mình vẫn đang học FreeCad).

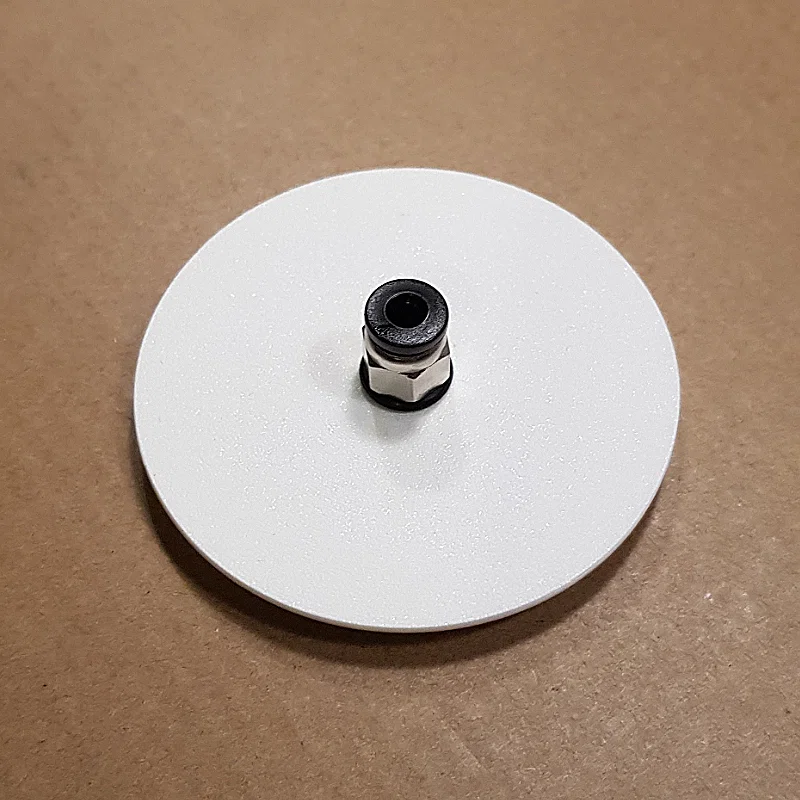

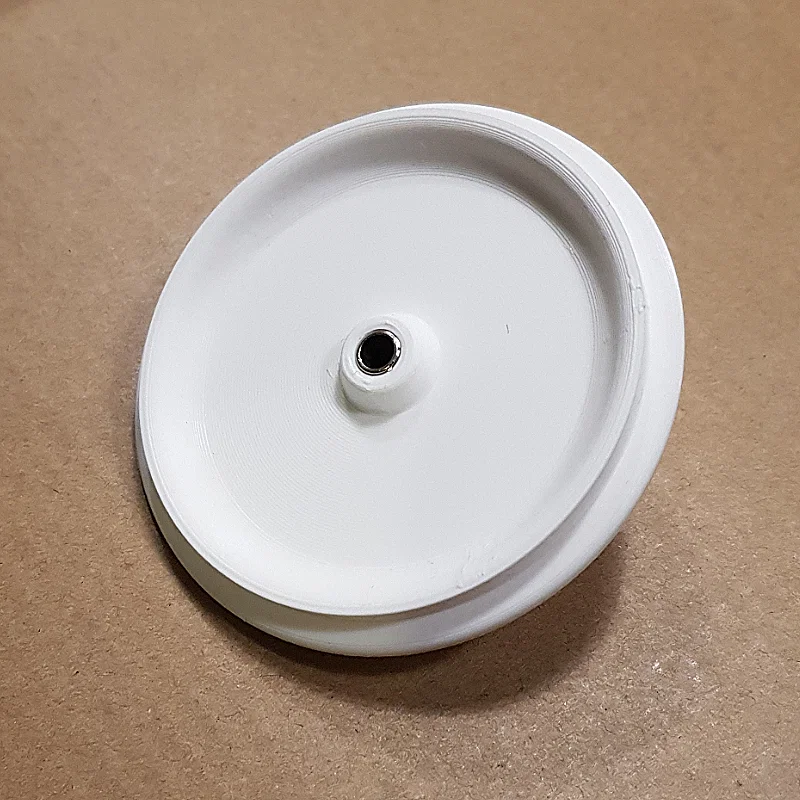

TIP: để lắp khít nhất, lần đầu hãy vặn phần ren M6 của đầu nối khí nén từ phía dưới (phía có gờ/bump) để nó “tạo ren” nhẹ lên nhựa; sau đó có thể vặn từ phía trên bình thường mà không bị kẹt.
Có chừa thêm khoảng trống để gắn vòng đệm cao su (rubber gasket) nhỏ quanh đầu nối.
