Bộ tách bụi Cyclone cho Fein Shop Vac (Fein Shop Vac Cyclone Dust Extractor)

Mình làm đồ gỗ khá nhiều và mới đây mình mua một cái Fein shop vac để thay cho cái Craftsman mình đã xài suốt 20 năm. Con Craftsman vẫn chạy tốt, nhưng ồn điếc tai, cỡ khoảng 98 dB. Con Fein thì ồn cỡ như máy hút bụi trong nhà mình hay dùng, gần 70 dB. Fein hút mạnh hơn Craftsman, nhưng chứa rác được ít hơn, và phải dùng túi $7/cái.

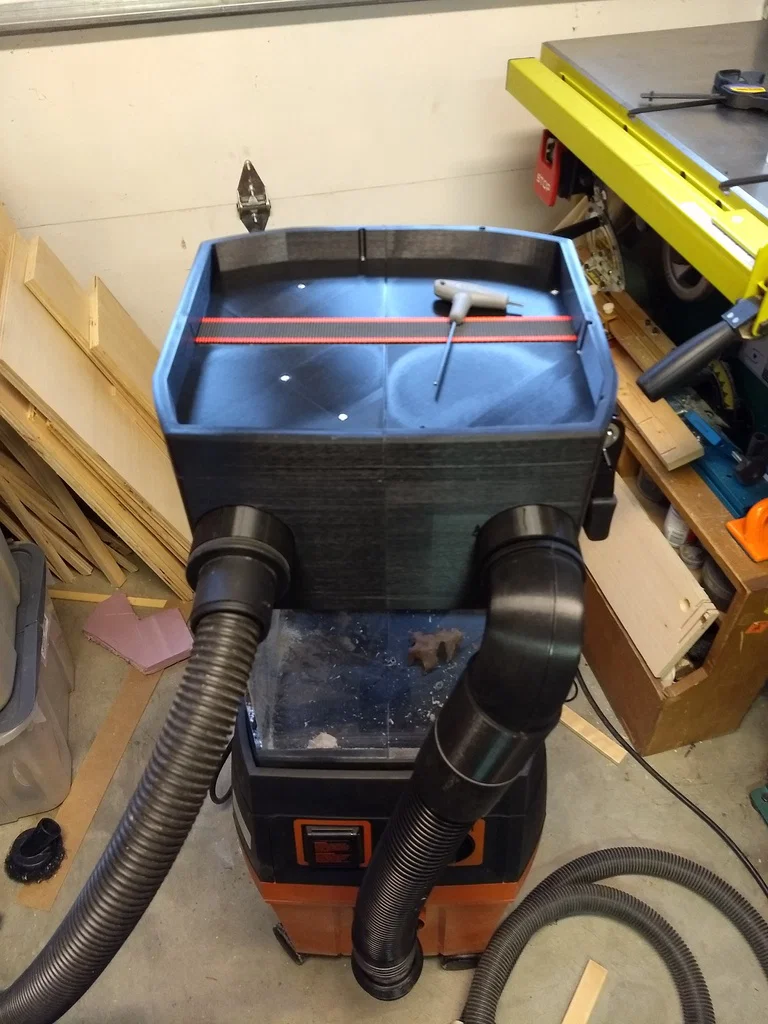

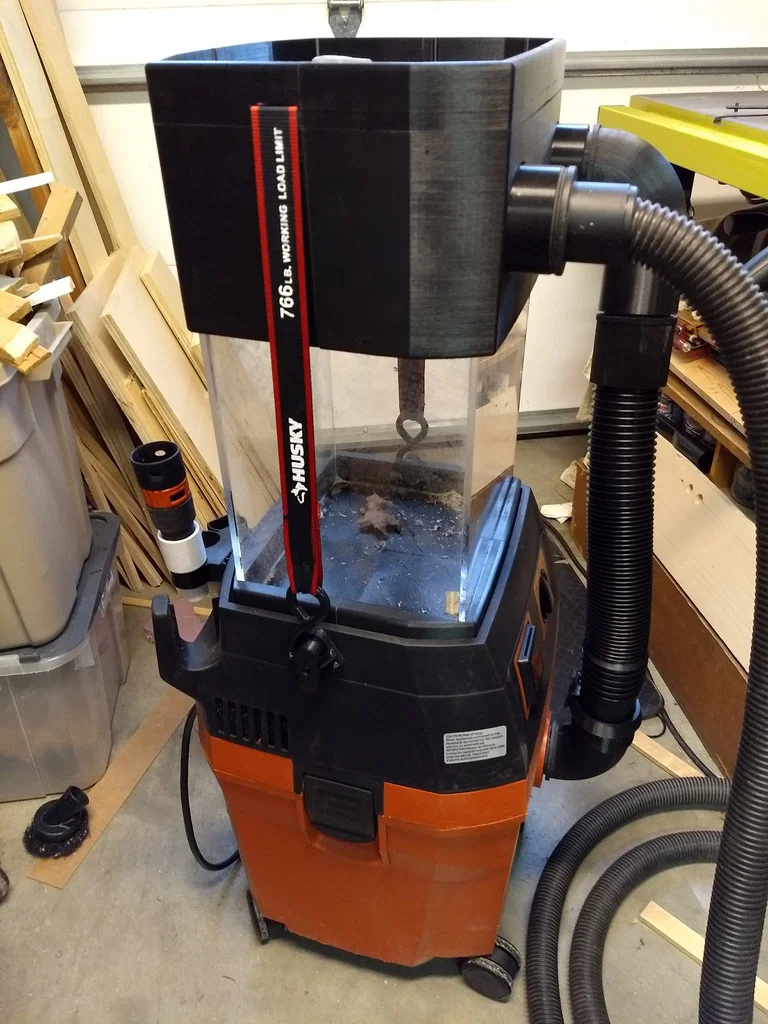

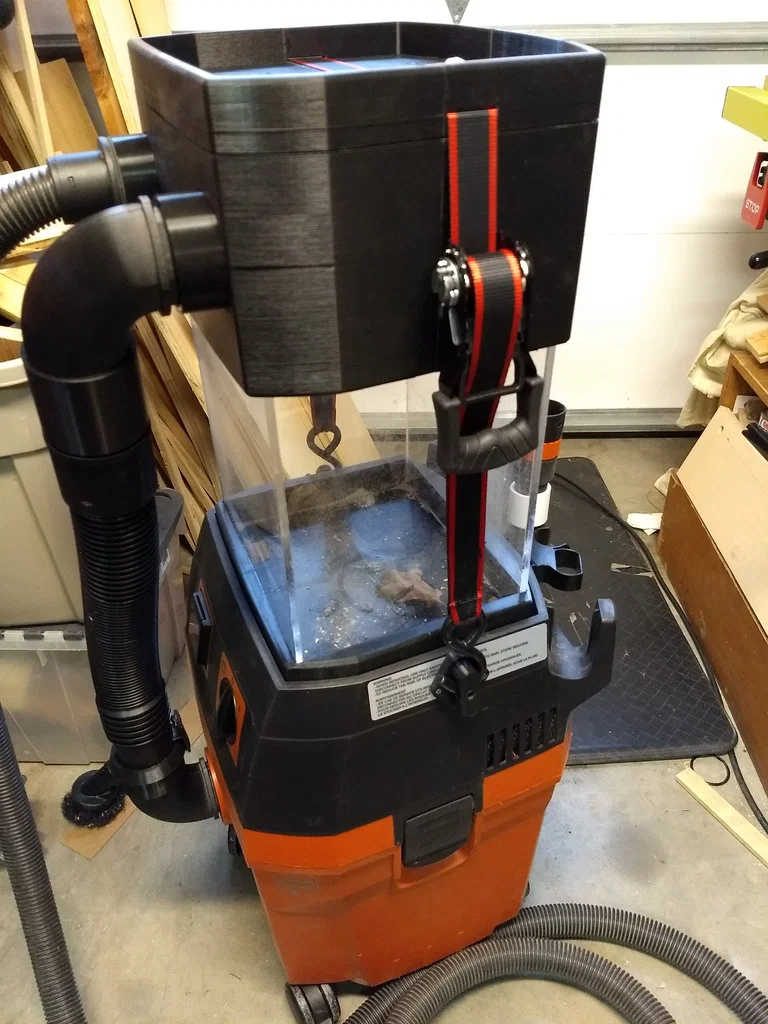

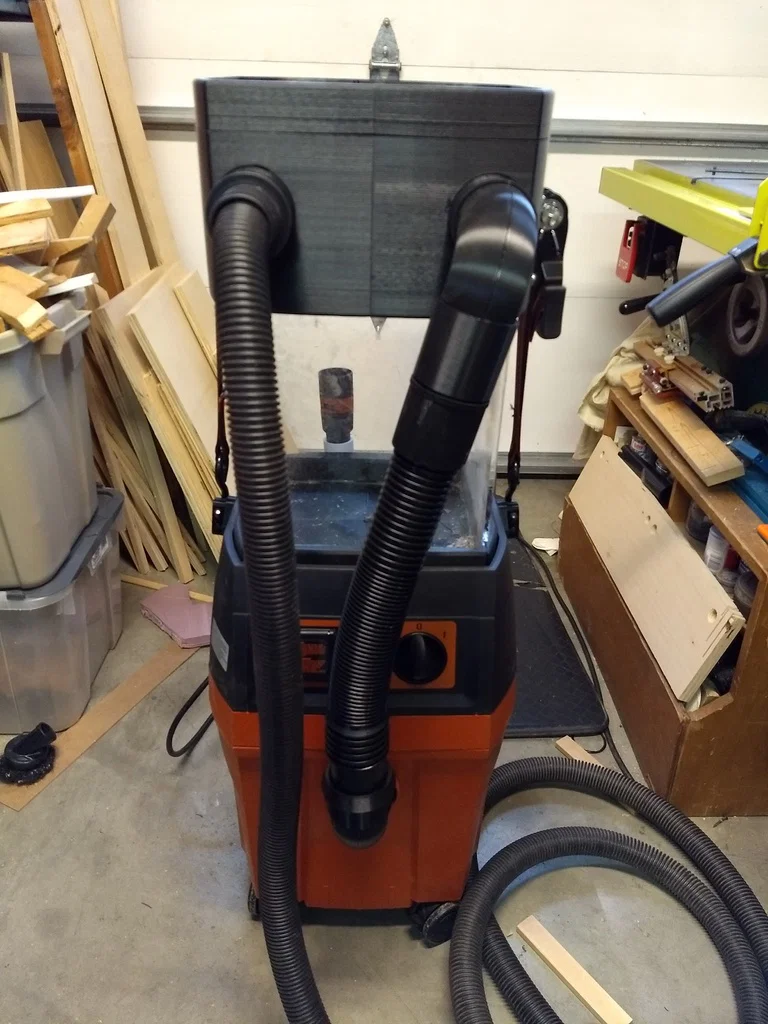

Sau dự án làm gỗ gần nhất, mình quyết định nên làm một cái cyclone separator cho nó để tiết kiệm tiền túi. Mình xem qua vài lựa chọn và tình cờ thấy cái separator mà Festool bán cho shop vac của họ. Nó tích hợp với máy hút, đặt gọn gàng lên phía trên. Mình nghĩ đó chính là hướng mình muốn làm.

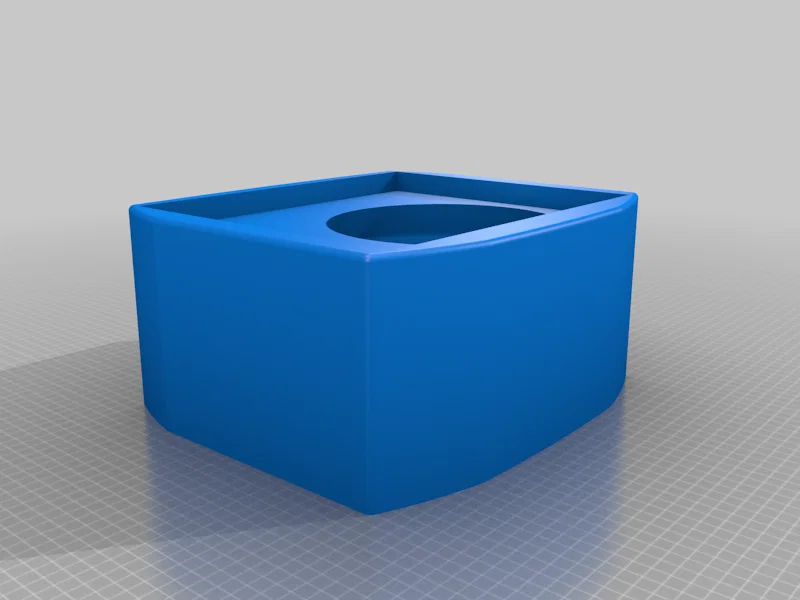

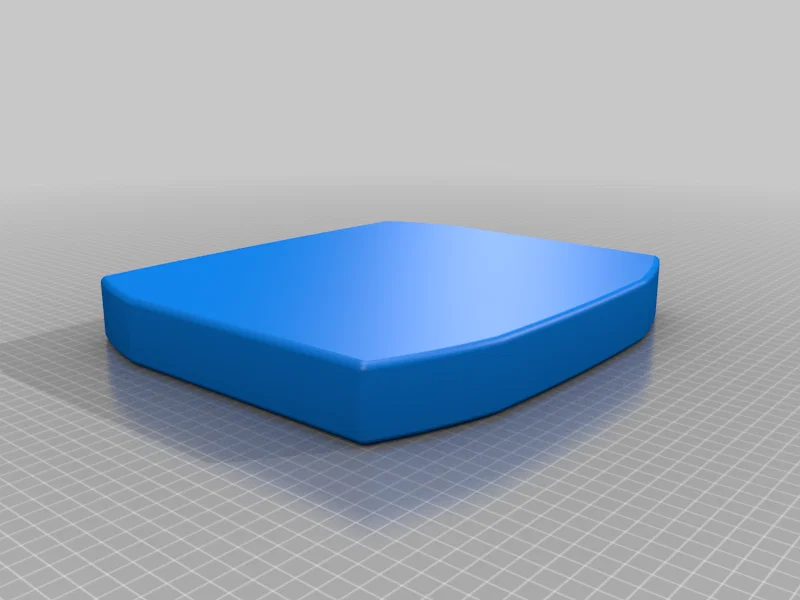

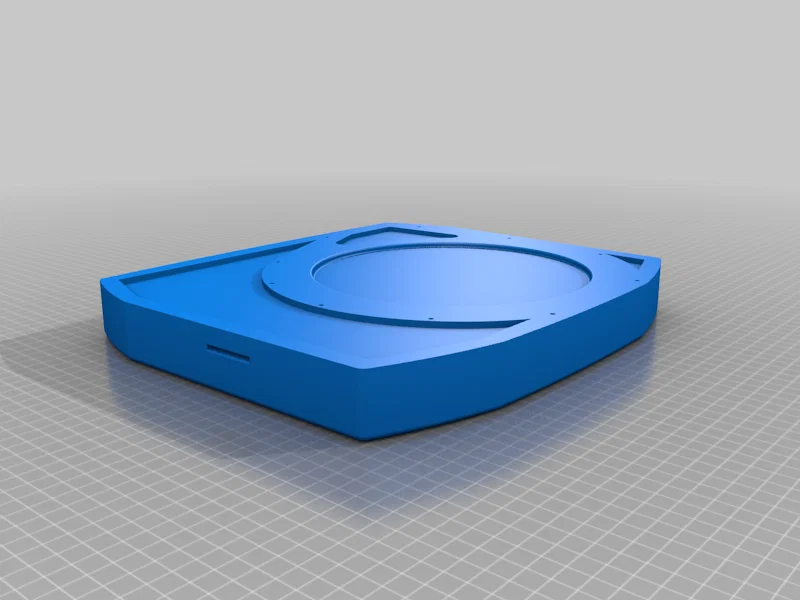

5/5/21 Thêm các file STL: Fein_Base_whole, Fien_Cover_3_whole, và File_Top_2_whole. Nếu bạn có máy in khổ lớn thì có thể in các phần này mỗi phần một miếng nguyên khối. Kèm theo đó là bản STEP của các file tương ứng, nếu bạn muốn chia theo cách khác.

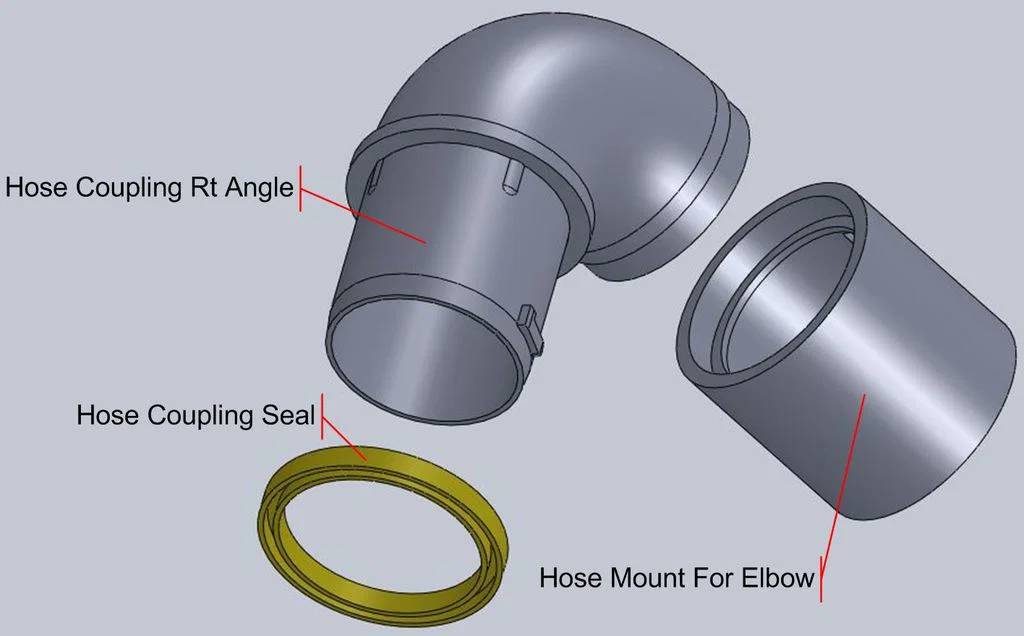

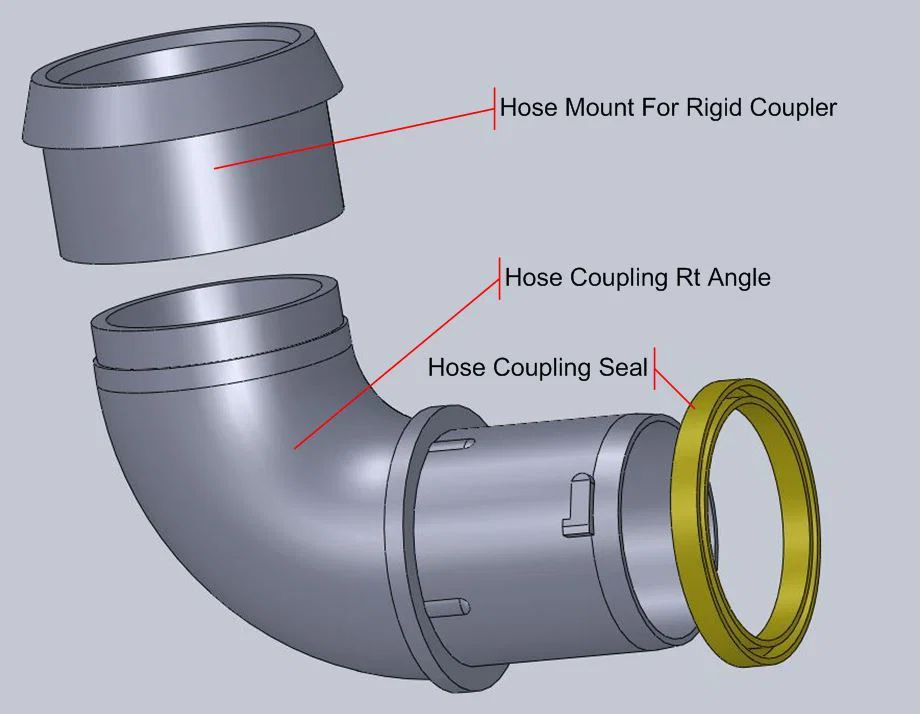

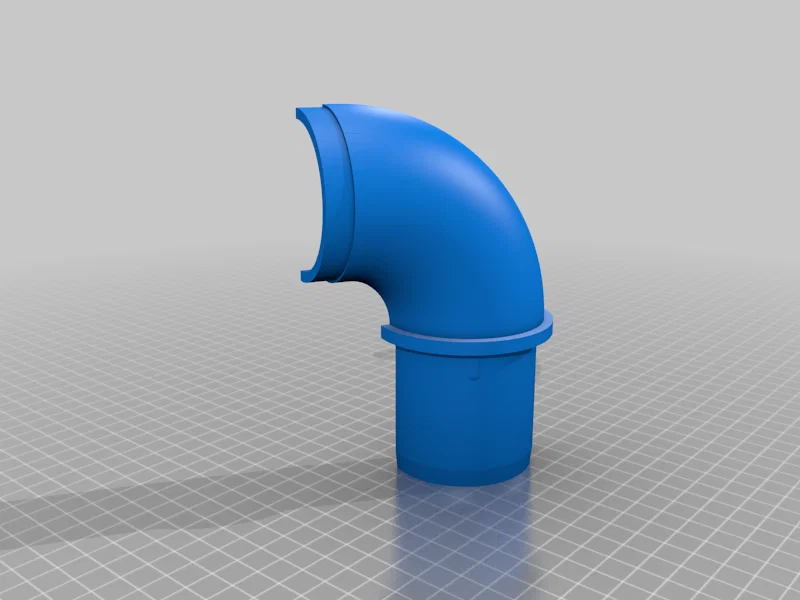

Thêm file Hose_Coupling_Rt_Angle_a.STL còn bị thiếu.

3/21/20 Thêm một video với nhiều chi tiết hơn về cách lắp ráp và cách nó hoạt động.

Về cơ bản có hai kiểu “cyclone” dùng cho bộ tách: Cone và Spool. Phần lớn sản phẩm thương mại là kiểu Cone, nên mình bắt đầu từ đó. Thiết kế kiểu Cone có lẽ vẫn tách được ổn, nhưng mình gặp một loạt vấn đề: • Nó cao quá! Và cái ống hồi (return hose) về lại vac, đi ra từ trên đỉnh, sẽ làm nó còn cao hơn nữa. • Phần đáy cone làm hạn chế diện tích cái khay phía trên để đặt dụng cụ. • Nó làm vị trí gắn ống nằm rất cao, nên nếu mình kéo ống mạnh thì dễ làm lật cả vac. • Và nhìn cũng không đẹp lắm.

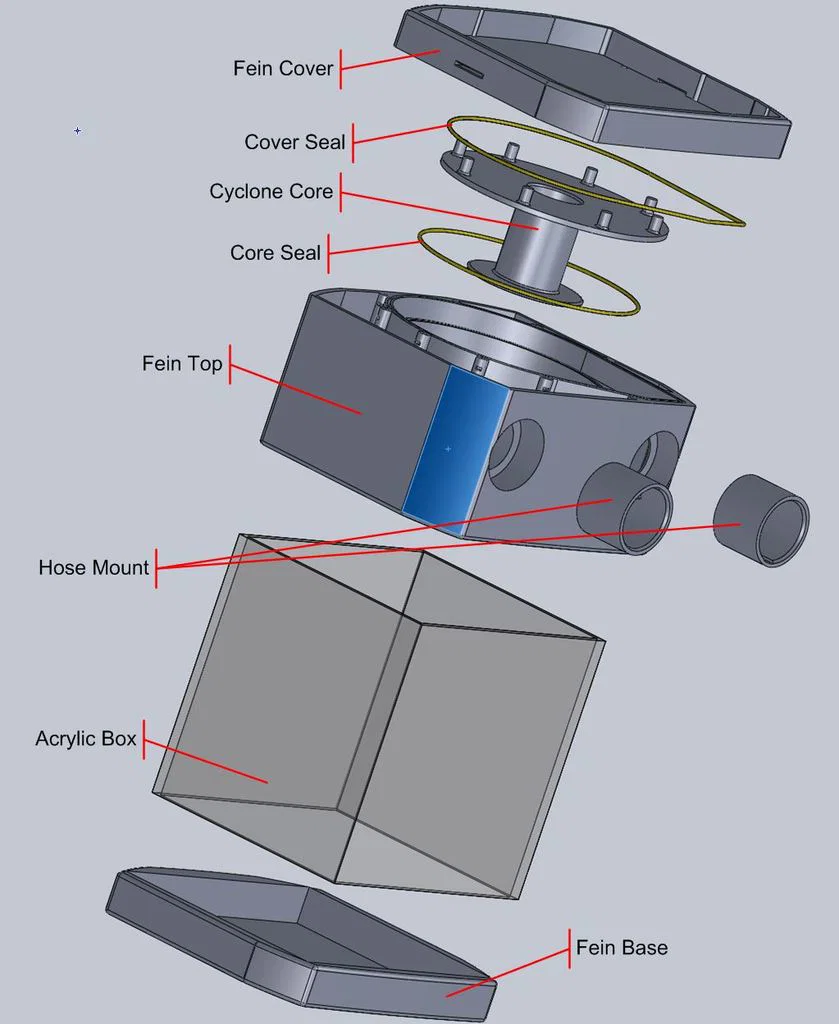

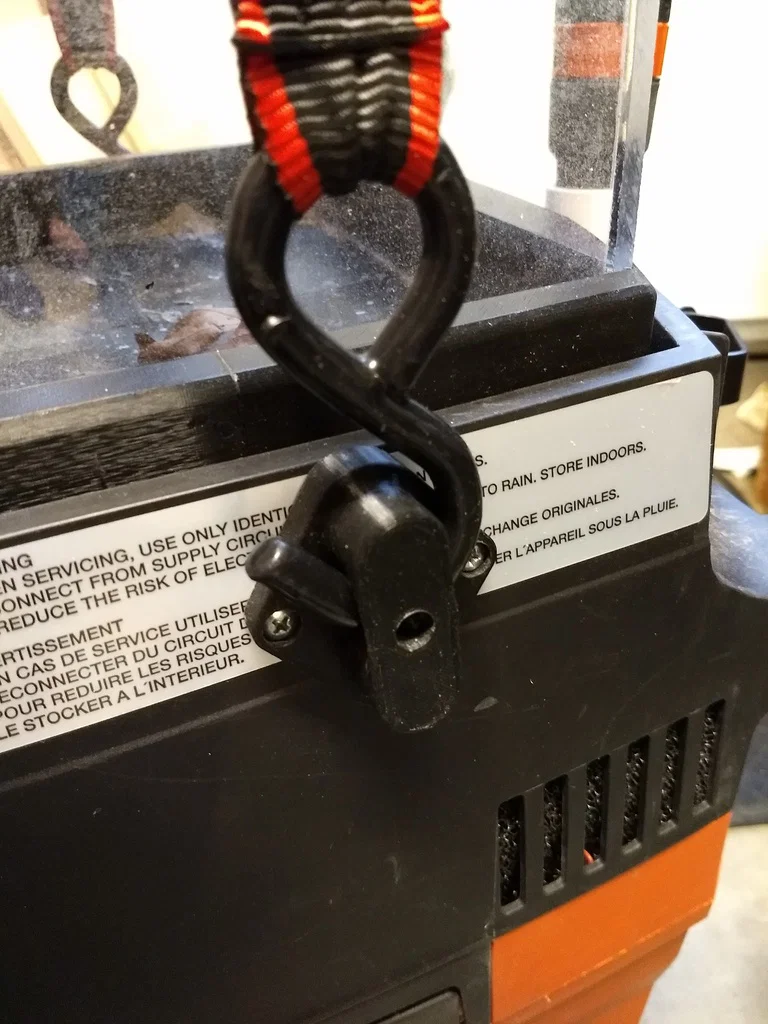

Cuối cùng mình chọn thiết kế kiểu Spool. Nó không hiệu quả bằng kiểu Cone về khả năng tách, nhưng gọn hơn nhiều và giải quyết được hết các vấn đề ở trên. Điểm quan trọng khi thiết kế một cyclone dust separator gắn thêm là phải giữ được vacuum tốt. Bạn cần loại bỏ, hoặc ít nhất là giảm tối đa mọi chỗ rò rỉ. Mình in các ron (seal) cho ống bằng filament TPU. Với những ron quá lớn không in được một miếng, mình dùng dây o-ring (o-ring cord), có thể cắt theo chiều dài và dán keo (superglue) hai đầu lại để thành một vòng o-ring kín.

Thiết kế này dùng các chi tiết lớn (310x270mm), nên tốn rất nhiều thời gian và filament để in. Tổng thời gian in của mình khoảng 250 giờ. Mình chia thân chính thành 4 phần để vừa khổ bàn in, và mỗi 1/4 của phần Top mất khoảng 40 giờ để in. Tổng filament tiêu tốn cũng gần hết 3 cuộn 2kg, nhưng trong đó có tính cả vài lần in lại.

Có một video ngắn quay cảnh xoáy bụi ở đây https://youtu.be/r2lwxvMISYQ.

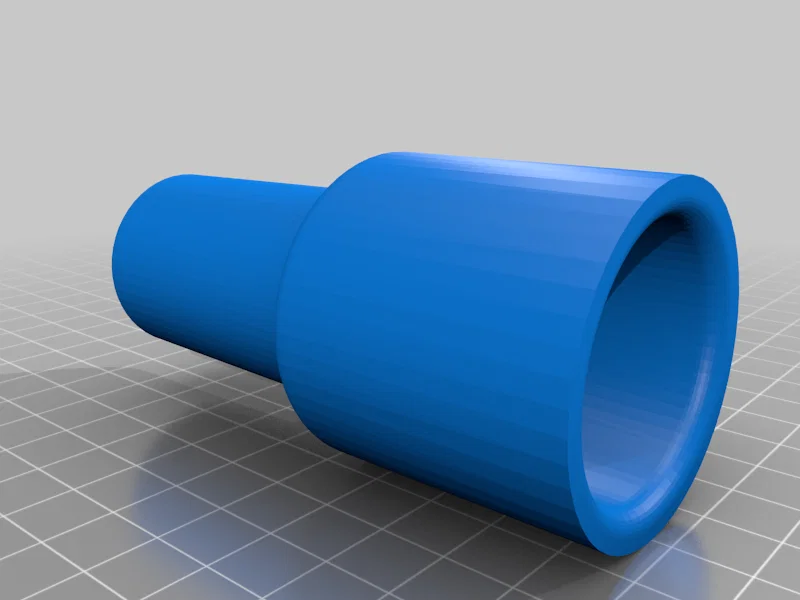

Mình cũng kèm theo một số adapter mình tự thiết kế để có thể dùng lại các đầu phụ kiện Craftsman cũ loại ID 1.25 inch. Nếu bạn dùng Fein shop vac, bạn có thể muốn in mấy món này, kể cả khi bạn không làm cyclone.

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

No

Supports:

Yes

Resolution:

1.5mm

Infill:

15%

Filament: Hatchbox, Ninja Flex PLA, TPU Black
