Giá đỡ màn hình cho ELECROW Touchscreen Monitor 7 inch (7-Zoll)
Mount gập để gắn màn hình ELECROW 7-Zoll Touchscreen Monitor ở hông V-Core 3, lắp vào thanh nhôm định hình 30x30mm. Khuyến nghị in bằng filament cứng như ASA, kèm thông số in và danh sách ốc/vật tư cần thiết.
248
Lượt Xem
4
Lượt Thích
16
Lượt Tải
Cập Nhật May 02, 2026
Mô tả

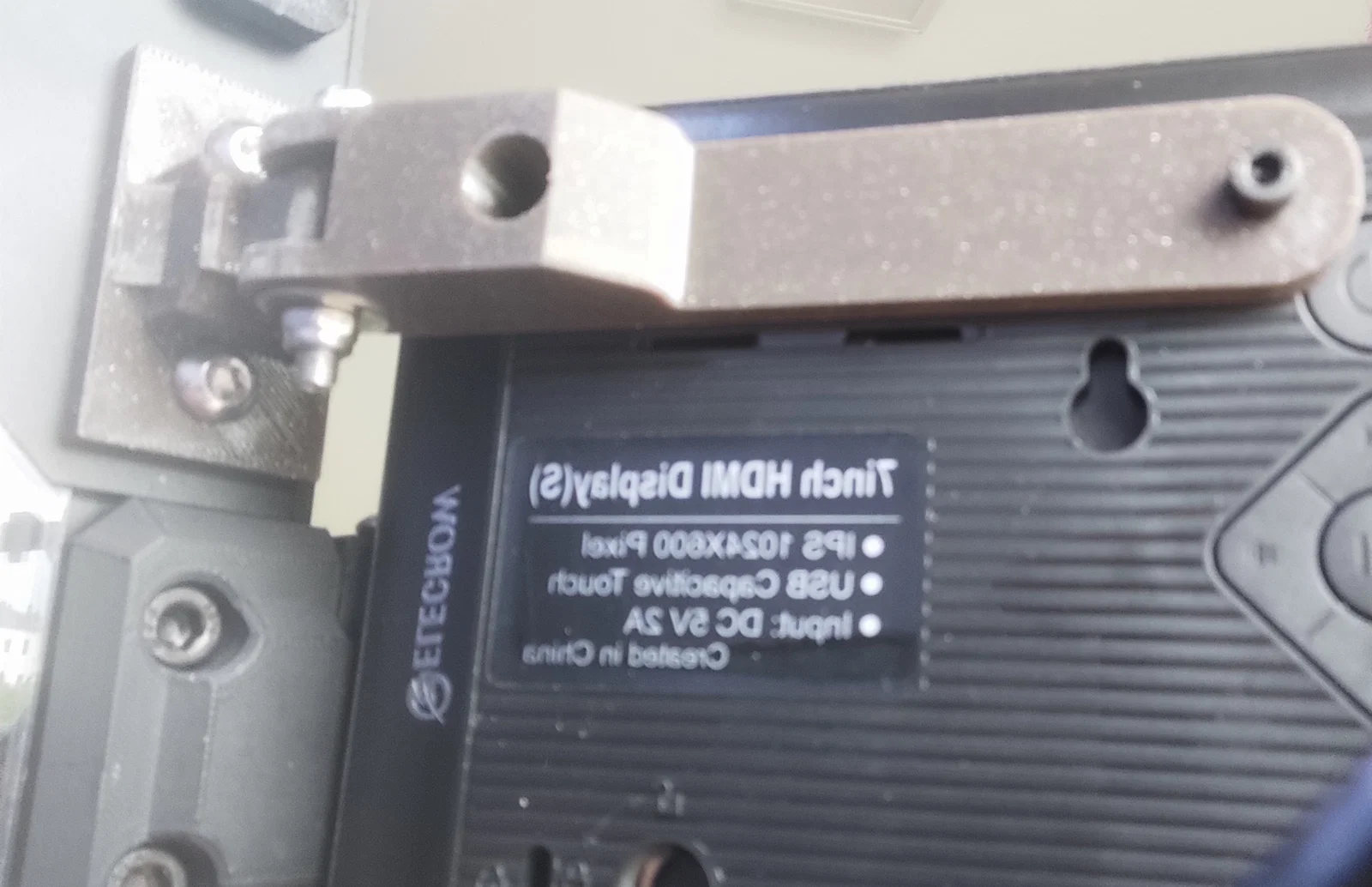

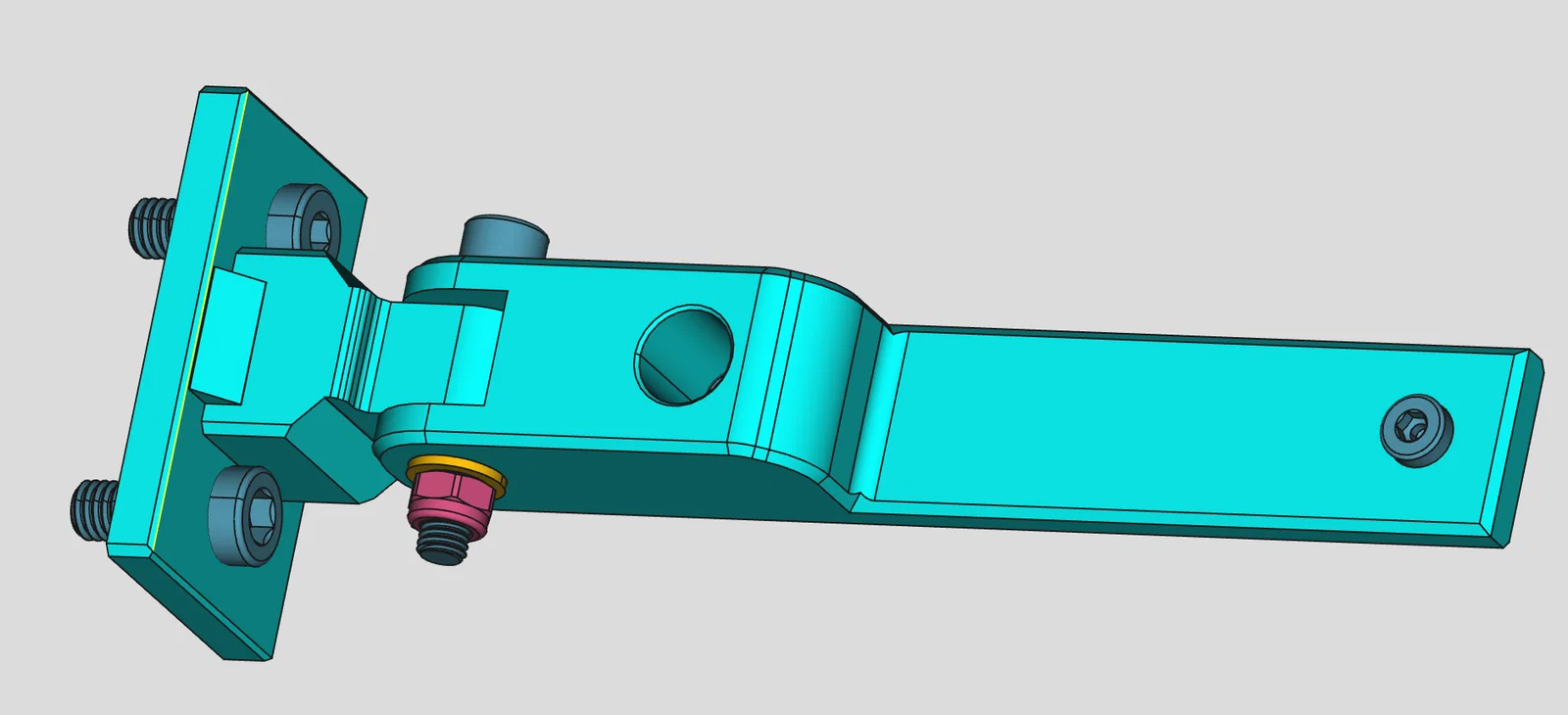

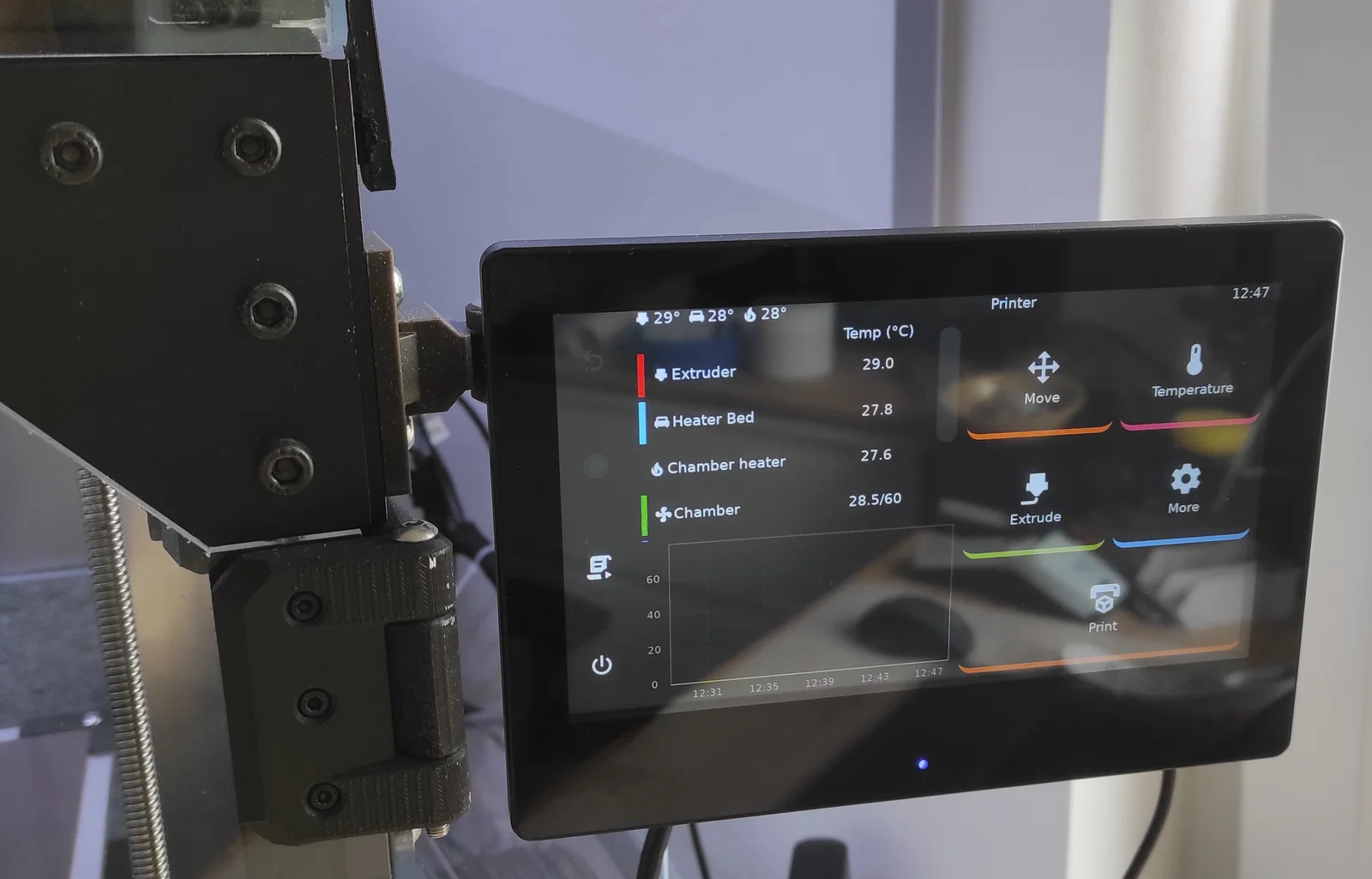

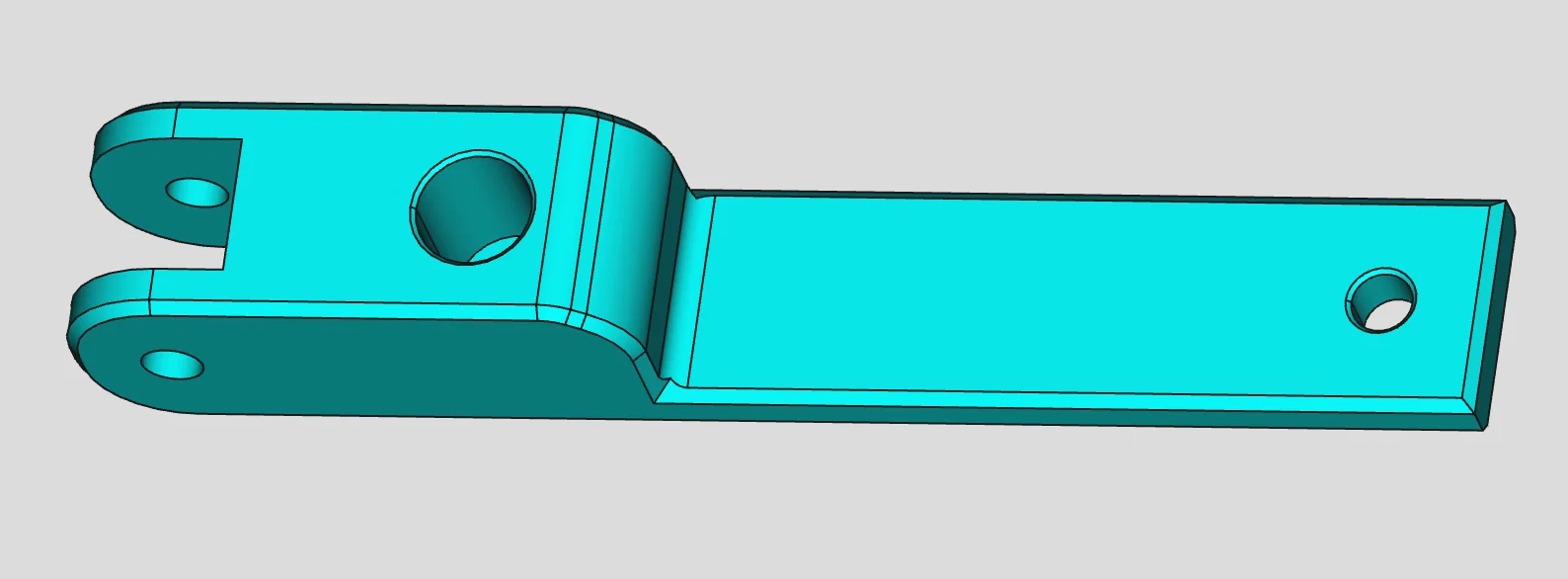

Để có thể gắn màn hình ở hông con V-Core 3 của mình, mình quyết định thiết kế một cái mount gập được, nhằm giảm chiếm chỗ khi không dùng, hoặc khi đang in mà không cần thao tác gì thêm.
Màn hình cảm ứng mình dùng là ELECROW 7-Zoll Touchscreen Monitor loại full encased.
https://www.amazon.de/gp/product/B081YV5YH6
Nên in bằng filament cứng (rigid filament), mình đã in cái này bằng ASA.
- 5 perimeters
- 30% adaptiv cubic infill
Phần cứng cần có:
- 2x vít lục giác M4x10mm

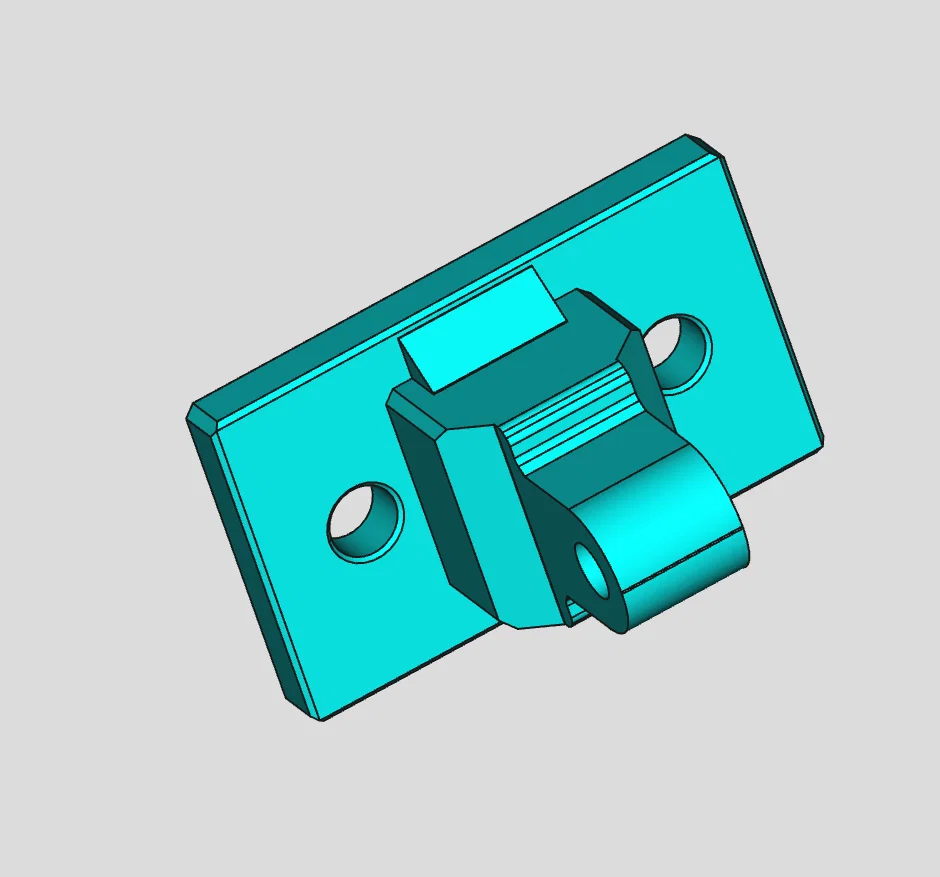

- 2x vít lục giác M6x16mm để bắt bracket cùng với corner plate lên extrusion.

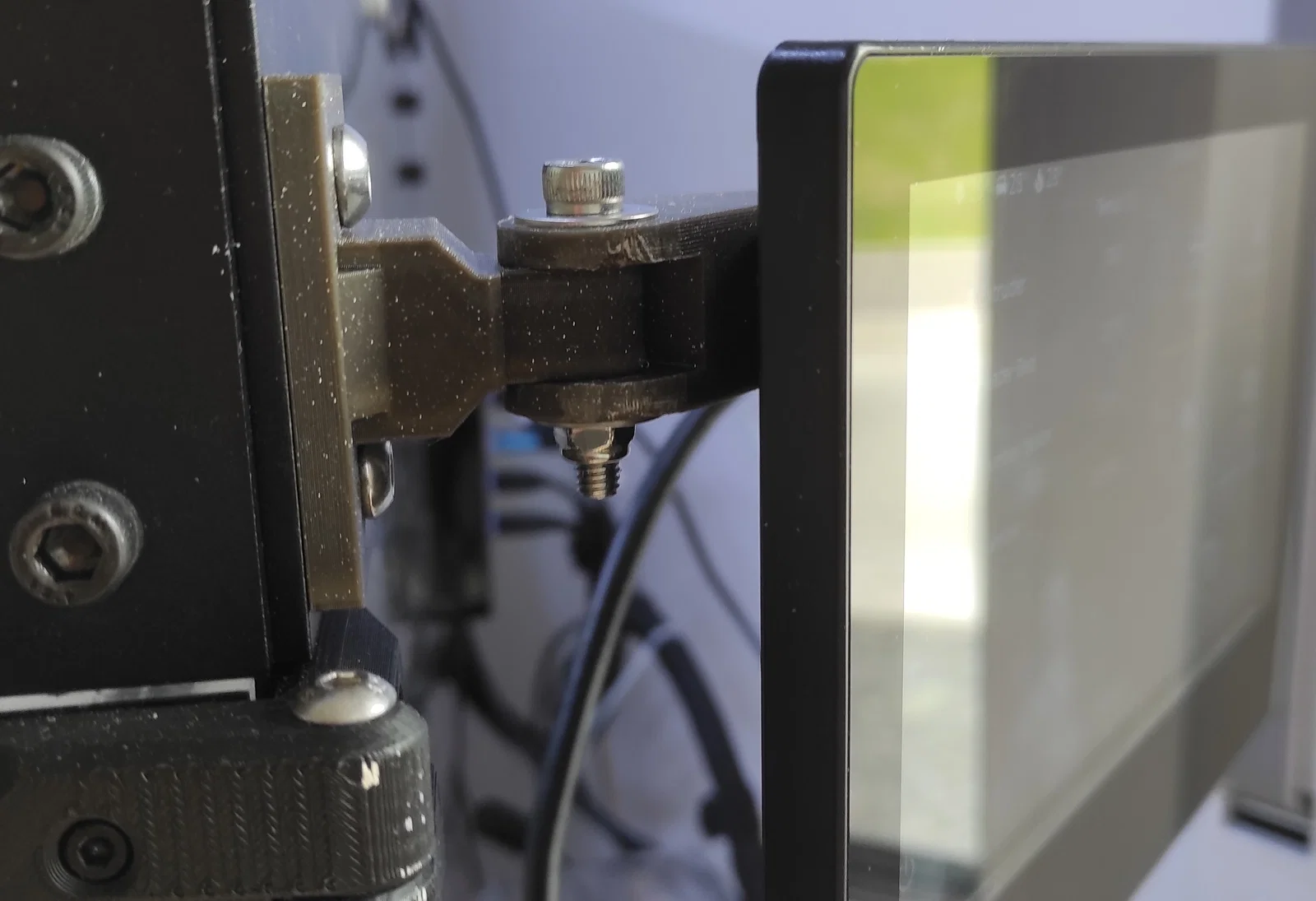

- 1x vít lục giác M5x30mm để gắn (mounting)
- 2x long đền (washer) M5
- 1x đai ốc tự hãm (self-locking nut) M5
