Tay quay thay thế cho quạt nóc RV FaanTastic (FaanTastic RV Fan Crank Handle Replacement)

Mình làm món này để thay cho cái tay quay bị gãy trên mẫu quạt + cửa thông gió nóc RV Faantastic (đúng thương hiệu) đời cũ, loại nâng/hạ bằng tay. Tay quay zin trên các mẫu mới giờ đã được nâng cấp rồi, nhưng cái này chắc cũng vừa với mấy mẫu đó. Bạn nào thử trên máy đời mới nhớ cho mình biết kết quả nha!

Tay quay zin của mình khá nhỏ và hơi yếu nên mới “toang”. Lúc làm bản thay thế, mình muốn nó bự hơn, và giúp mình kéo sập nắp vent xuống nhanh trong trường hợp gặp mưa bất chợt.

Ghi chú in (Printing notes):

• Mình in bằng Monoprice PLA+ (hồi còn sản xuất thì xài rất đã), và chưa bao giờ gặp vụ nó bị xuống cấp hay bị mềm/chảy trong cái nóng mùa hè. Bạn có thể thử filament “trâu” hơn nếu thích, nhưng mình thấy PLA+ dùng trong môi trường xe cộ vẫn khá ổn.
• Orientation khi in giống với hướng lắp cuối cùng (mặt phẳng lớn úp xuống). Tuy vậy, cách này sẽ đặt đường layer theo hướng có thể khiến chi tiết bị “shear” nếu bạn vặn quá mạnh tay.
• Không cần supports
• Bản mình in lúc đầu để infill 15–25% NHƯNG cảm giác hơi dẻo khi quay lên/xuống. Mình khuyên nên tăng infill nặng hơn, kiểu 60–75% để bên trong có nhiều vật liệu hơn.
• Không cần brim trừ khi bạn dùng vật liệu khác gây vấn đề bám bàn.

Ghi chú chất lượng (Quality notes):

• Chi tiết này in khá nhanh, khỏi cần “phang” tốc độ 200 dặm/giờ làm gì. Máy mới thì in chậm lại sẽ ra chất lượng đẹp hơn.

Ghi chú lắp đặt (Installation notes):

• Lắp bằng đúng con ốc zin.

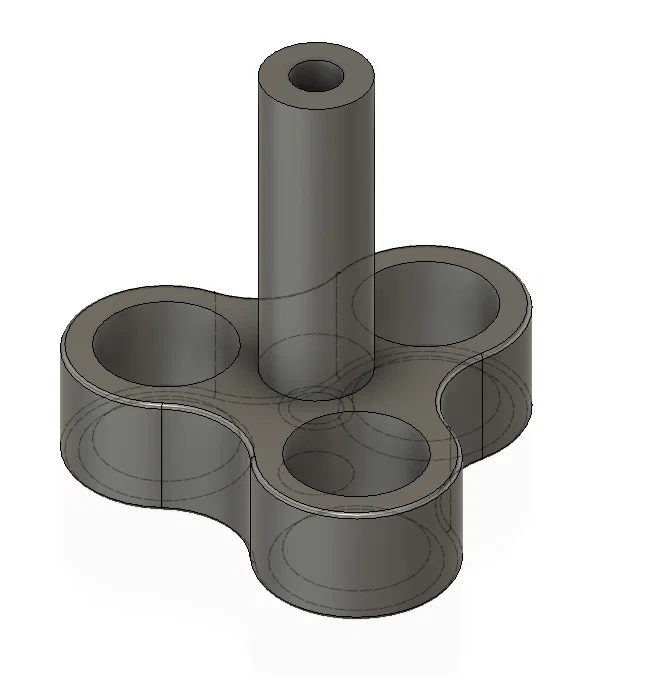

• Lỗ phía trên tay quay mình làm dạng tròn, nhưng cái trụ để gắn tay quay lại có một mặt phẳng nhằm chống xoay. Mình thiết kế cái này hồi mới tập 3D modelling nên chưa đủ kỹ năng làm khớp y chang. Cách xử lý là làm nóng CHỈ phần đầu trên đó bằng cách ngâm trong nồi nước nóng/nước sôi, rồi ép nó vào trụ tay quay để nó ôm khít. Mình dùng cách này nhiều năm vẫn ổn, nên chắc bạn xài cũng ok! :)

Ghi chú sử dụng (Usage Note):

• Ban đầu mình tính thiết kế để chỉ cần 1 ngón tay luồn vào một lỗ là quay lên VÀ quay xuống được. Nhưng thực tế lực cản do trọng lượng nắp vent làm chi tiết bị flex và lắc nhiều quá. Nên mình thường nắm bên ngoài bằng cả 5 ngón để quay nâng lên, còn mấy lỗ ngón tay thì dành để thả nắp xuống nhanh—xài vậy lại rất ngon.
• Mẫu này thiết kế cho quạt hãng FaanTastic, nhưng cũng nên chạy được với các loại RV air vent khác có trụ tay quay dạng recessed cỡ 6mm(ish). Mình có kèm file Fusion 360 và STL nên bạn cứ thoải mái chỉnh sửa theo nhu cầu.

Ghi chú của designer:

• Chúc bạn in vui! Nếu có trục trặc, góp ý hay phản hồi gì thì nhắn mình nha. Mình cũng muốn biết nếu bạn in món này và nó dùng được cho loại vent khác và/hoặc các mẫu FaanTastic đời mới, nên nhớ cho mình hay bạn đã dùng nó cho cái gì nhé!
