Móc treo gắn baga xe đạp (Bike rack hook)
Móc treo kẹp vào hông baga (bike rack) để treo túi, thiết kế cho túi DJI Avata 2. Dùng tán M3 và vít M3x18; rack tham chiếu 12mm (racktime). Có file F3D để chỉnh RackDiameter trong Fusion 360.
Mô tả

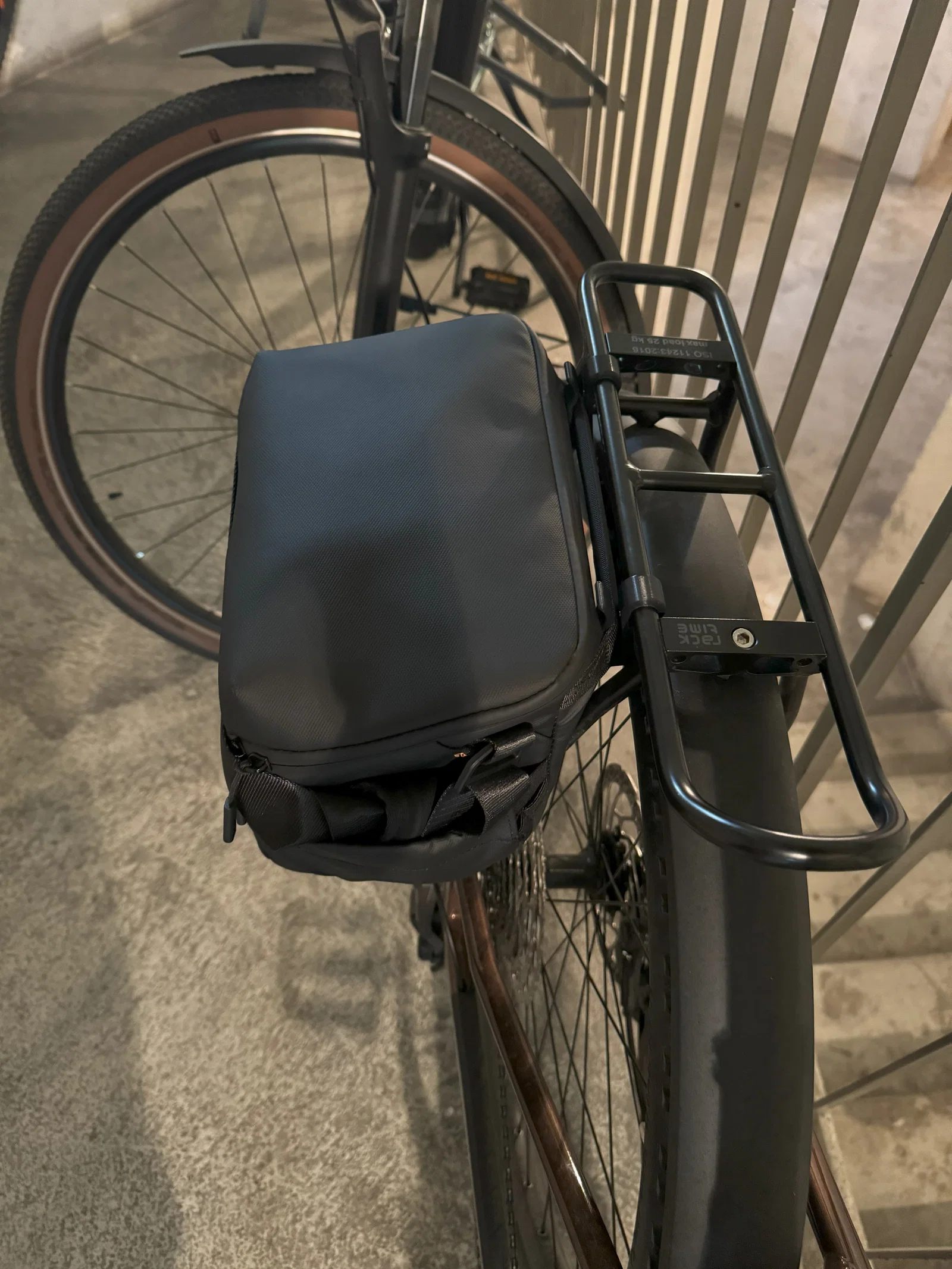

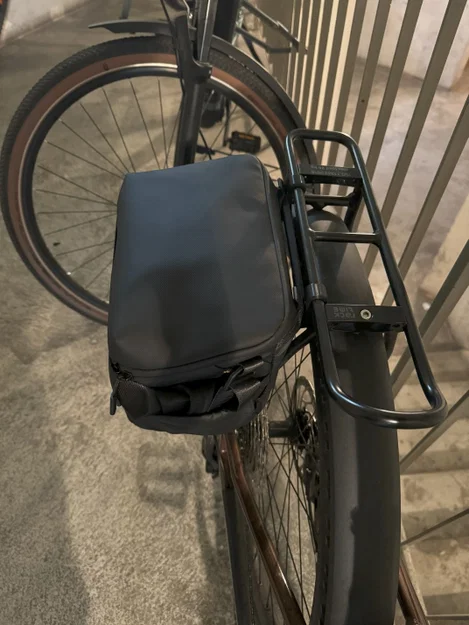

Mình muốn gắn cái túi của DJI Avata 2 lên xe đạp nên nghĩ ra thiết kế này.
Nó cần 1 con tán M3 và 1 con vít M3x18 để bắt lên rack.
Đường kính rack của mình là 12mm (racktime). Nếu của bạn không vừa, bạn có thể tải file F3D trong Fusion 360 và đổi tham số “RackDiameter” theo nhu cầu.
Như mình nói, mình thiết kế nó cho túi DJI Avata 2, nhưng bạn có thể chỉnh kích thước của phần hook ở bản phác thảo (sketch) đầu tiên.
Mình in bằng ASA với 60% Gyroid-infill và hai walls (đầu phun 0,6mm) và rất khó bẻ gãy bằng tay, bẻ mạnh còn dễ bị đau tay.

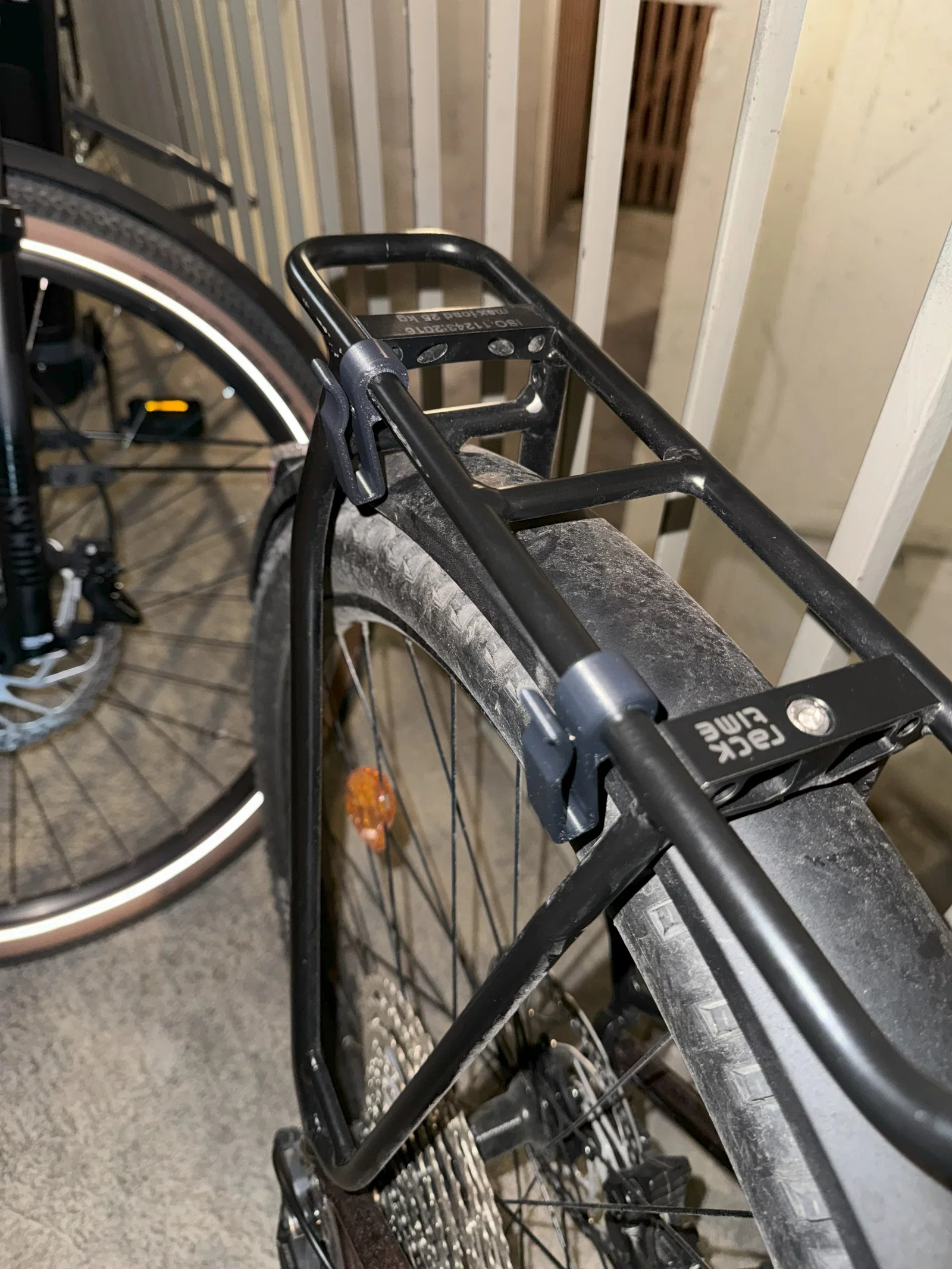

Nhờ độ dẻo của ASA, bạn có thể ấn nó vào rack cho tới khi nghe “cạch” là nó vào khớp.
