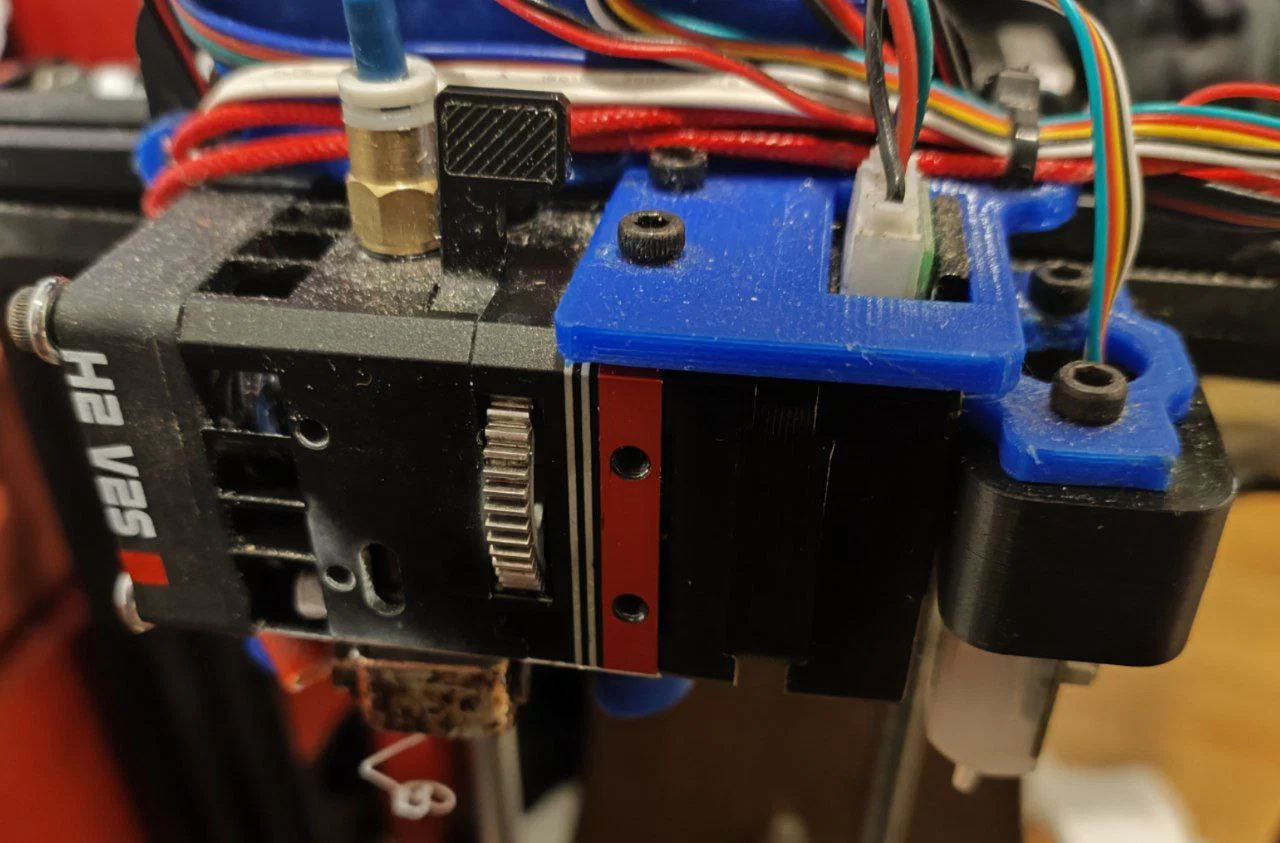

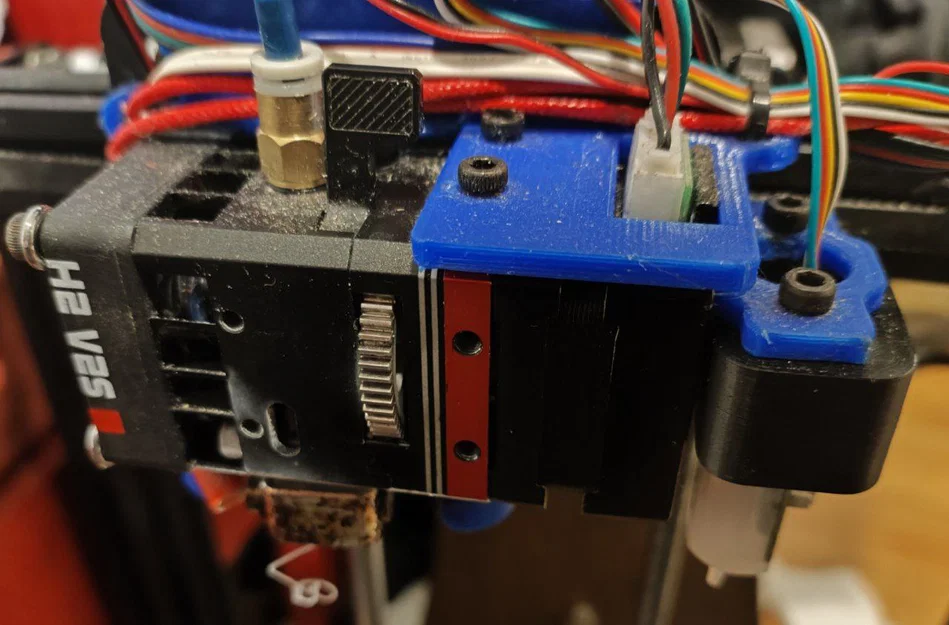

Ngàm gắn bed leveling probe (BLTouch) cho BiQu H2v2

Ưu điểm so với các ngàm khác

Dễ lắp đặt

Có bao giờ bạn bị rớt hoài mấy con ốc hay đai ốc xuống trong lúc cố gắng gắn BLTouch với một cái ngàm được thiết kế cho ai đó như thể có… 3 tay (một tay giữ BLTouch, một tay giữ đai ốc, tay còn lại cầm tua-vít) chưa? Ngàm này thực sự lắp rất dễ, chỉ cần 2 tay như người bình thường là làm được.

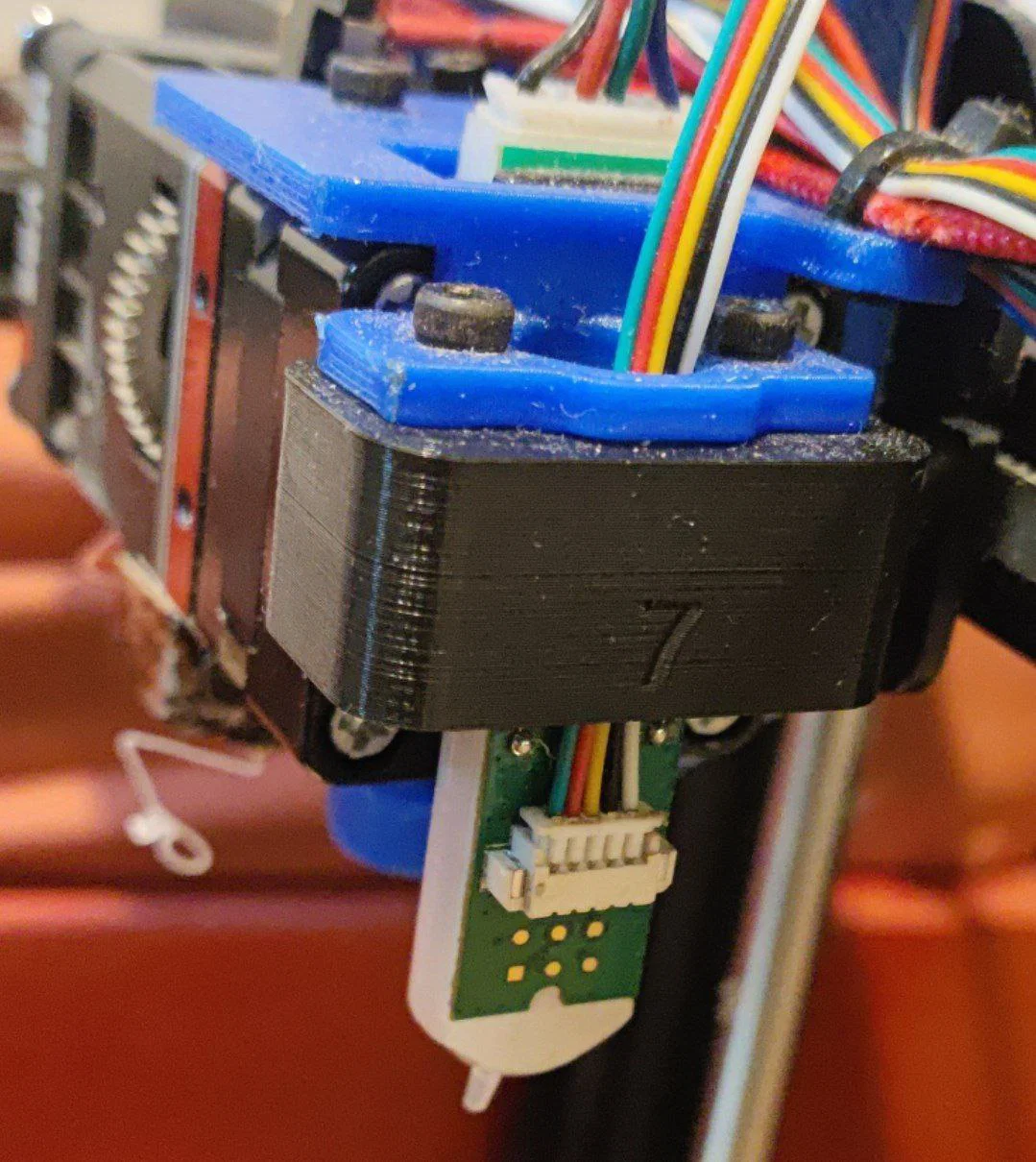

Spacer in sẵn

Có khi bạn thay nozzle dài/ngắn khác, xong phải chêm thêm washer, mà lúc lắp vốn đã cần “3 tay”, giờ thêm mớ washer cứ rớt xuống làm bạn chỉ muốn có 4 tay mà không đụng nhau? Ngàm này không cần washer!
Đổi spacer mất chưa tới 2 phút!

Cần chuẩn bị

• 2 x insert ren kim loại M3. Hoặc: 2 x ê-cu M3. Khuyến nghị dùng threaded inserts!
• 2 x vít M3 độ dài tùy chọn (khuyến nghị 20mm cho spacer 7mm). Dùng để bắt probe.
• 2 x vít M3 dài 8 mm. Dùng để bắt Core.stl vào extruder.

Bạn cần Core.stl và Fixture.stl. Kích thước spacer phụ thuộc nozzle của bạn. Với nozzle V6 thường mình dùng spacer 7mm.

Có thể bạn sẽ cần scale chiều cao (mặc định: cao 5mm) của Fixture.stl nếu bạn dùng insert dài hơn 6mm hoặc dùng loại insert không có texture.
Nếu bạn dùng Fixture(Nut).stl thì có thể cần dán keo cố định ê-cu để tránh bị rớt ra.

Thiết lập in

Thiết kế để in không cần support!
Mình dùng 3 walls, infill khoảng 25%.

Tương thích

Mẫu này làm cho Ender 5, nhưng có thể chạy với mọi máy in mà có 3mm khoảng trống phía trước và 22mm khoảng trống bên phải. Nếu bạn xác nhận dùng được với máy khác thì comment giúp.
Mình dùng BiQu H2 Ender 5 Plus BlowThrough mount, nhưng nó cũng sẽ hoạt động với mọi mount nào bắt BiQu H2v2 kiểu flush và chỉ dùng 2 lỗ vít phía sau.

Theo bản vẽ (schematics) thì có vẻ cũng vừa H2V2S lite. Mình chưa test. Nếu bạn xác nhận được thì để lại comment nha.

Thiết lập Offset

Thiết lập của mình: M851 X55.00 Y-5.00 Z-2.55
Lưu ý khoảng cách Z của bạn có thể sẽ khác.

Giấy phép

CC-BY-SA 4.0
