Hệ thống tưới lan tự động - 12cm

Hệ thống tưới lan tự động chủ động (active self-watering).

Chậu lan được đặt ở nửa trên, phần dưới đổ đầy nước. Một cái nắp (lid) sẽ ngăn cách hai phần. Theo chu kỳ ngày đã cài đặt, nước sẽ được bơm lên để ngâm lan trong 2 phút, sau đó xả xuống lại.

Ban đầu mình nghĩ ra ý tưởng này để có thứ tưới lan giúp trong lúc đi du lịch.

Hệ thống dùng 1 viên pin 9V, chạy được hơn 2 năm và thay rất dễ.

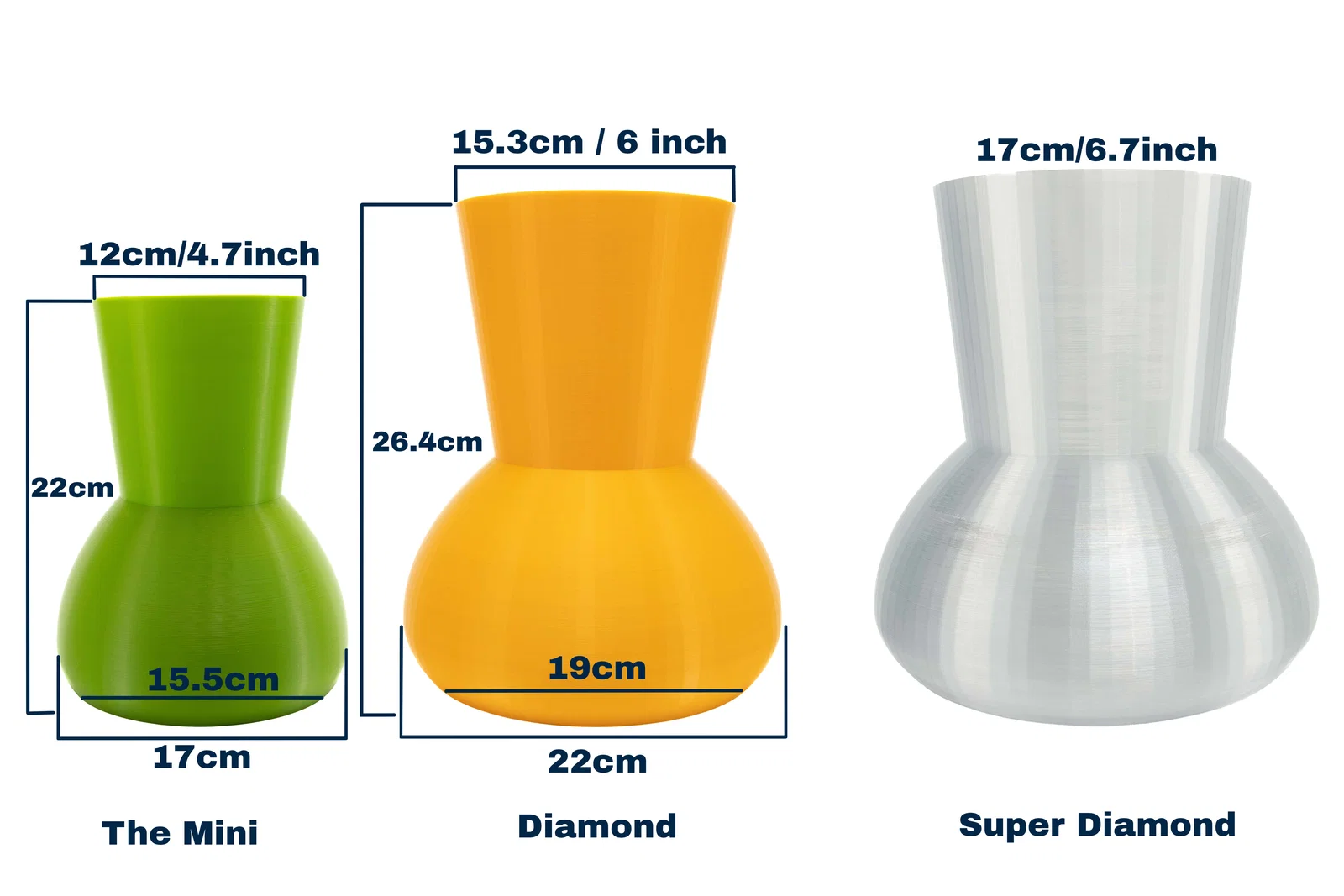

• Biến thể nhỏ của chậu tưới lan tự động.
• Hợp với chậu lan đường kính tối đa 12cm.
• Chứa tối đa 1.65 lít nước.
• In bằng PET/PETG.

Demo cách hoạt động:

Video hướng dẫn cách làm:

Các bước bạn cần làm:

• In 3D phần vase, lid, adapter (nếu dùng chậu nhỏ bên trong bản 6 inch), hộp chứa electronics (electronics’ enclosure), nắp hộp (electronics’ enclosure lid), giá đỡ cảm biến nước (water sensor holder). Tất cả in bằng PETG hoặc PET. Xem tài liệu cài đặt in để được hướng dẫn: https://levpetrov.notion.site/Quick-Instructions-4d83ecf831c740b5bfa91e21c65d0da5?pvs=4
• Phủ epoxy lên một số phần của vase để tránh rò nước. Cụ thể là mặt trong quanh đáy nơi thành chạm với các lớp đáy, đường seam, và các ống (pipes). Xem video để biết chính xác đoạn nào. Epoxy mỹ thuật chống UV (UV-Resistant art epoxy) là hợp nhất.
• Khoan một lỗ bên trong hộp electronics enclosure để gắn board bên trong và để nút bấm (button) bấm được. Lỗ cần cách mép trên khoảng 13 mm và đường kính 5 mm.
• Gắn nam châm (magnet) lên cả vase và hộp electronics enclosure để giữ dính. Vị trí khoảng 45 mm tính từ miệng vase xuống, và 24 mm trên hộp.

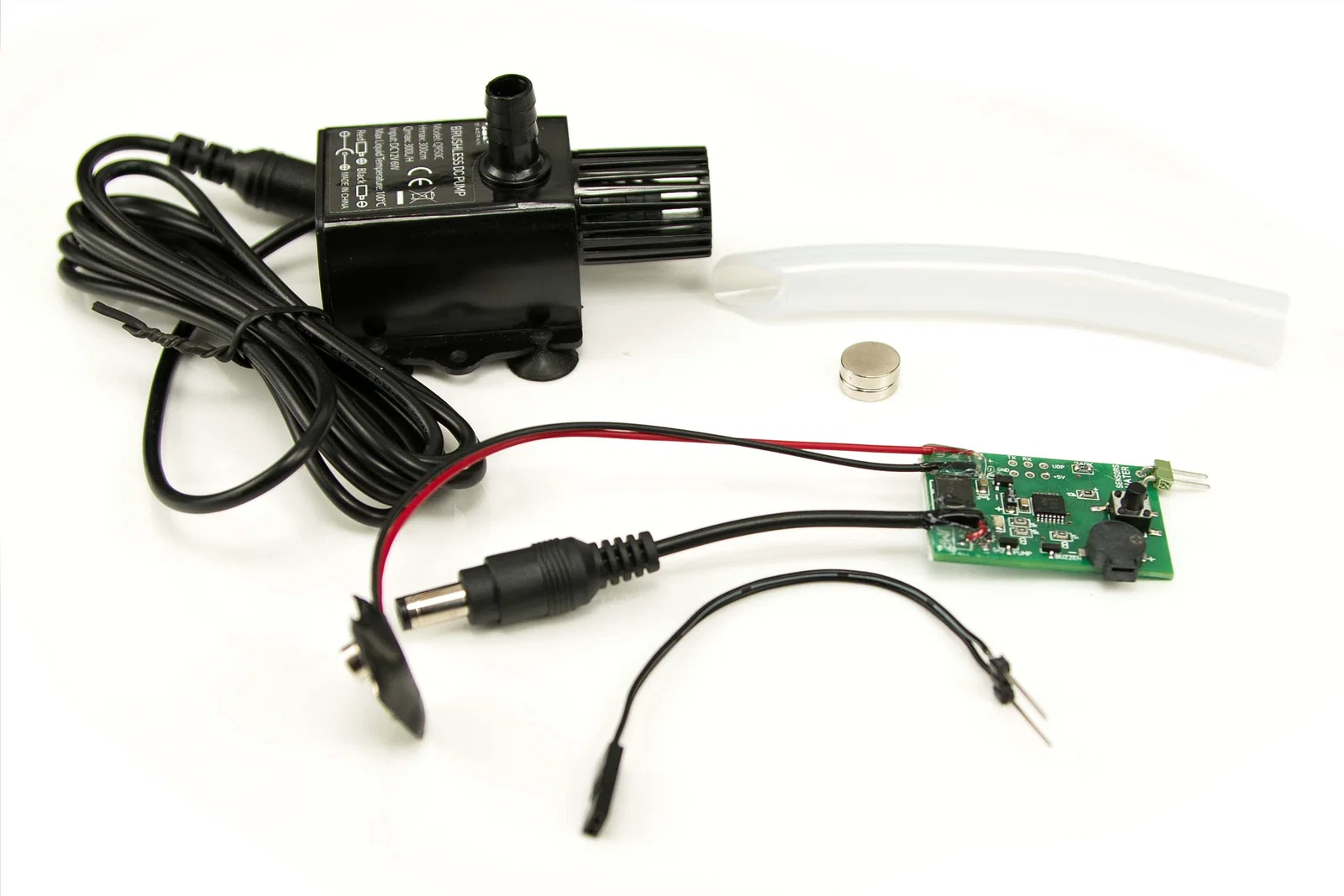

• Nhét bộ electronics vào trong hộp, luồn đầu 12v male qua lỗ lớn rồi đẩy qua phía bên kia bằng một trong các ren (threads). Dây đen to cần bẻ hướng để nút bấm dễ thao tác. Xem video.
• Video lắp ráp (Assembly) AOWS hoàn thiện này cũng có thể hữu ích: https://youtu.be/mS0p3zSobaU
• Nối pin 9V rồi đẩy vào trong hộp, đồng thời nhẹ nhàng dạt dây qua một bên.
• Đặt bơm hồ cá 12V (12V aquarium pump) vào phần đáy, rồi nối lên phần trên bằng ống silicone (8mm ID). Chiều dài ống tuỳ theo kích thước hệ thống. Kéo dây điện đi ra ngoài qua ống có lỗ.

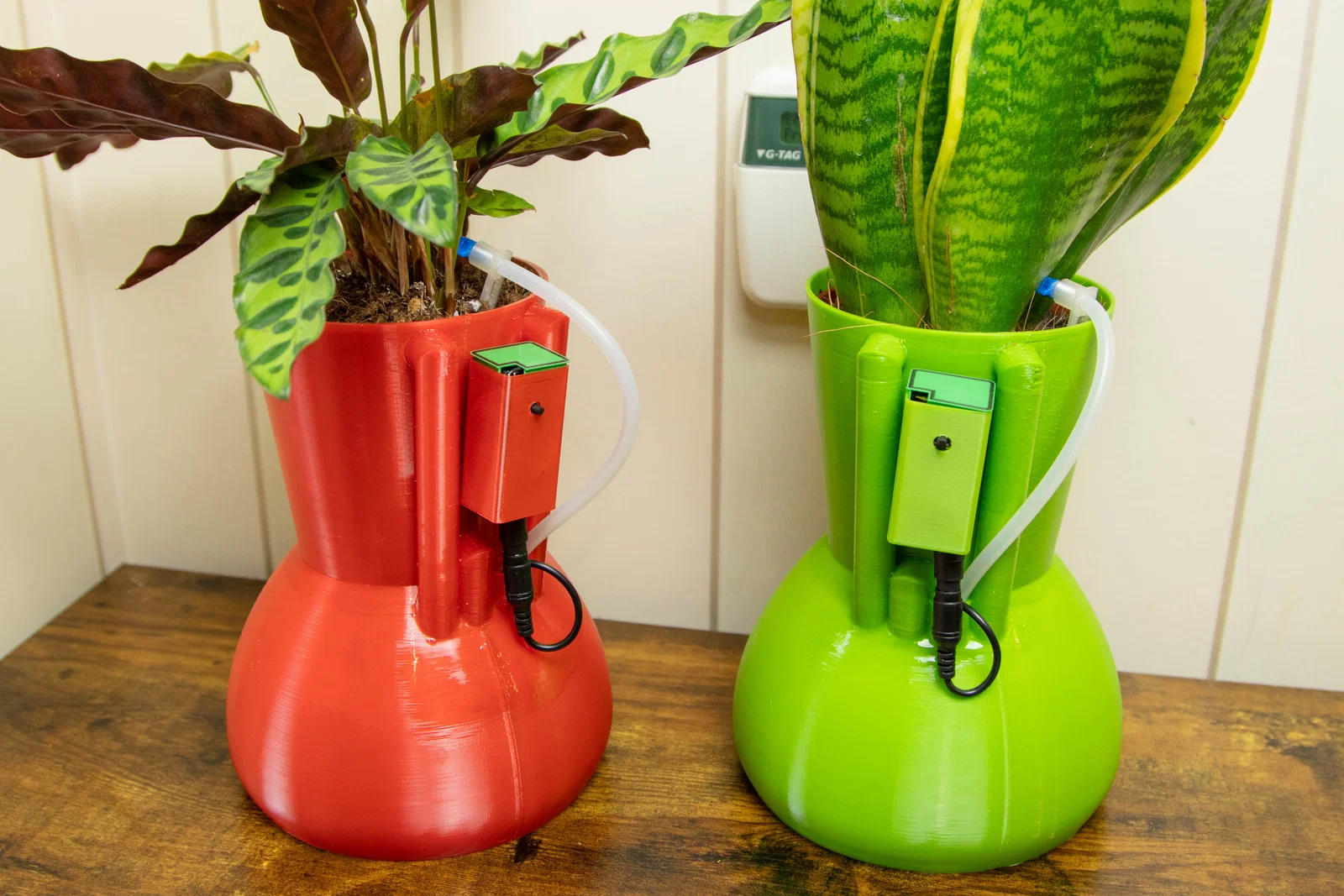

• Nối đầu cắm 12v male và female, rồi dùng nam châm gắn hộp electronics enclosure lên vase.
• Cắm water sensor vào board, rồi gắn lên vase và chỉnh lên xuống theo mức bạn muốn (phải nằm dưới các lỗ thoát nước).
• Đổ nước vào phần đáy, sau đó đặt lid ở giữa.
• Chạy thử một chu kỳ tưới bằng cách giữ nút 6 giây. Kiểm tra mọi thứ hoạt động đúng: nước bơm lên và dừng khi chạm water sensor, và giữ quanh mức đó. Đảm bảo không có rò rỉ.
• Đặt chậu lan vào bên trong, dùng adapter nếu cần.

Nếu bạn muốn mua bộ electronics: www.orchidwatering.com
