Template ổ cắm xe hơi dạng vặn ren (Car socket template)
Template cho ổ cắm xe hơi dạng vặn ren, dùng để gắn cổng USB-C hoặc cả bộ sạc vào taplo. Tải file STEP, tự thêm lỗ cho các port cần dùng, in thêm nut và washer, khoan lỗ 28 mm rồi lắp cố định.
Mô tả

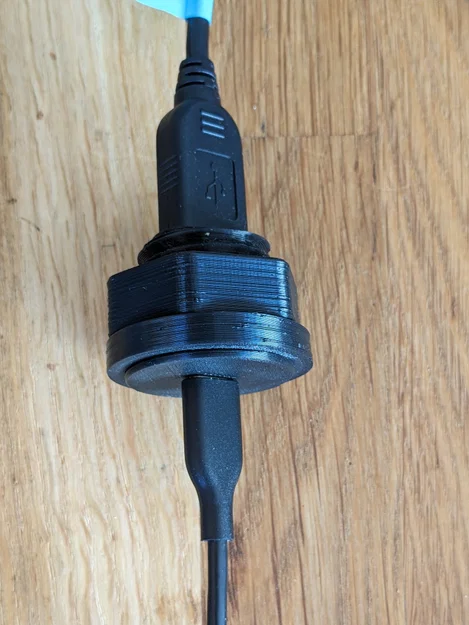

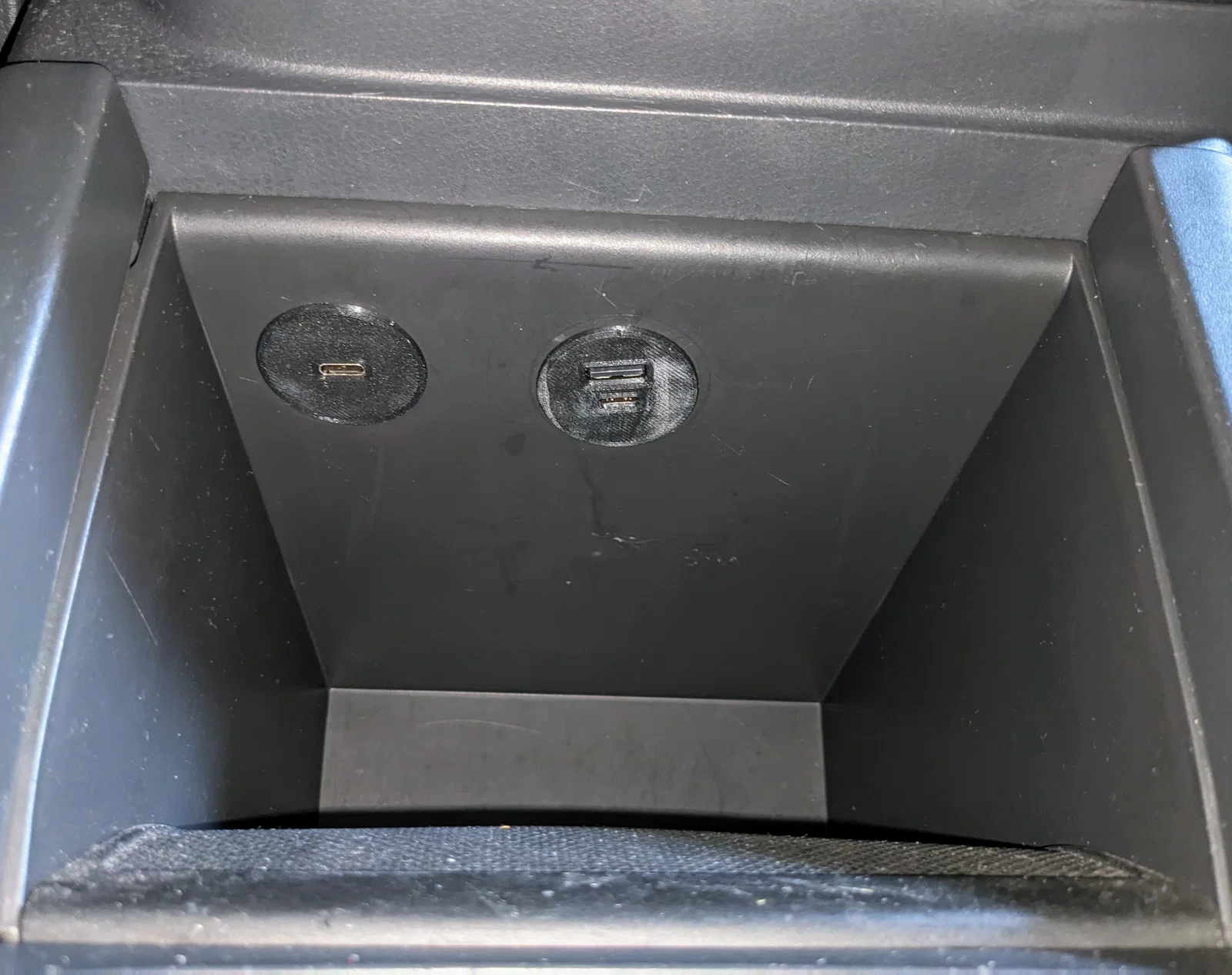

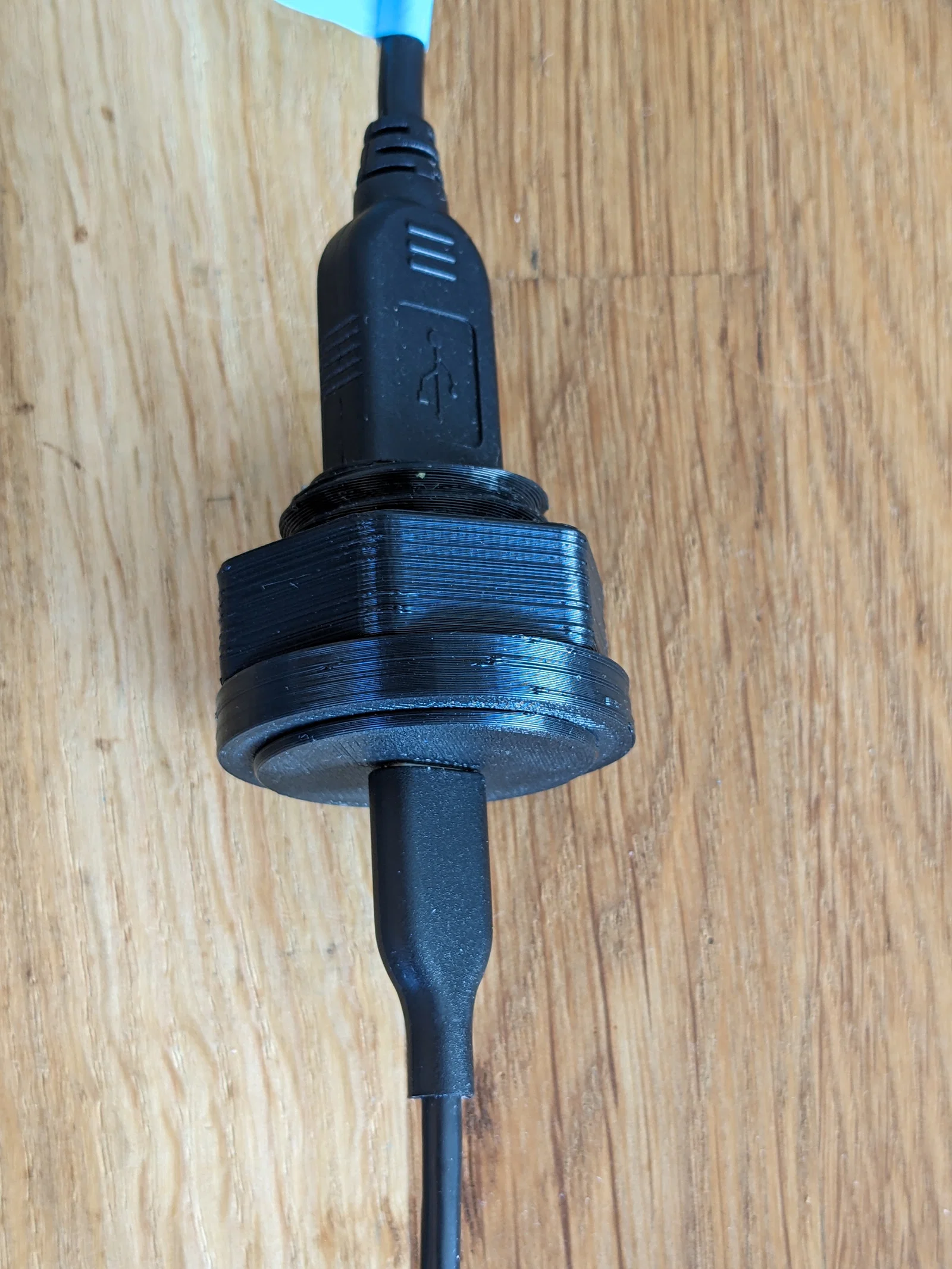

Mẫu template cho ổ cắm dạng vặn ren trên xe. Mình đã làm một đầu nối USB C sang USB A để cắm vào cụm console của xe và một hộp (enclosure) cho bộ sạc. Giờ cả hai được gắn gọn gàng ngay trên taplo (dashboard) xe.

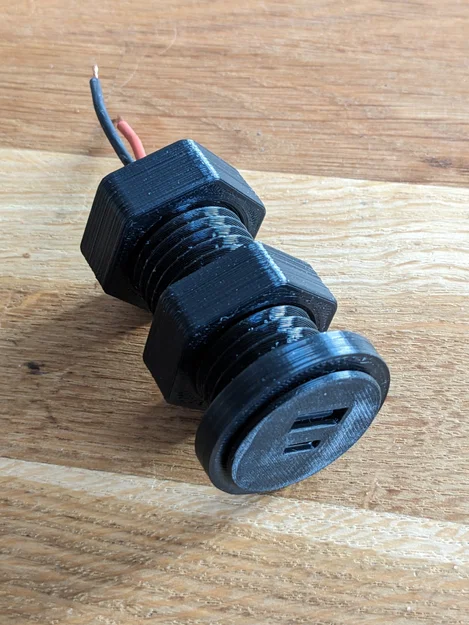

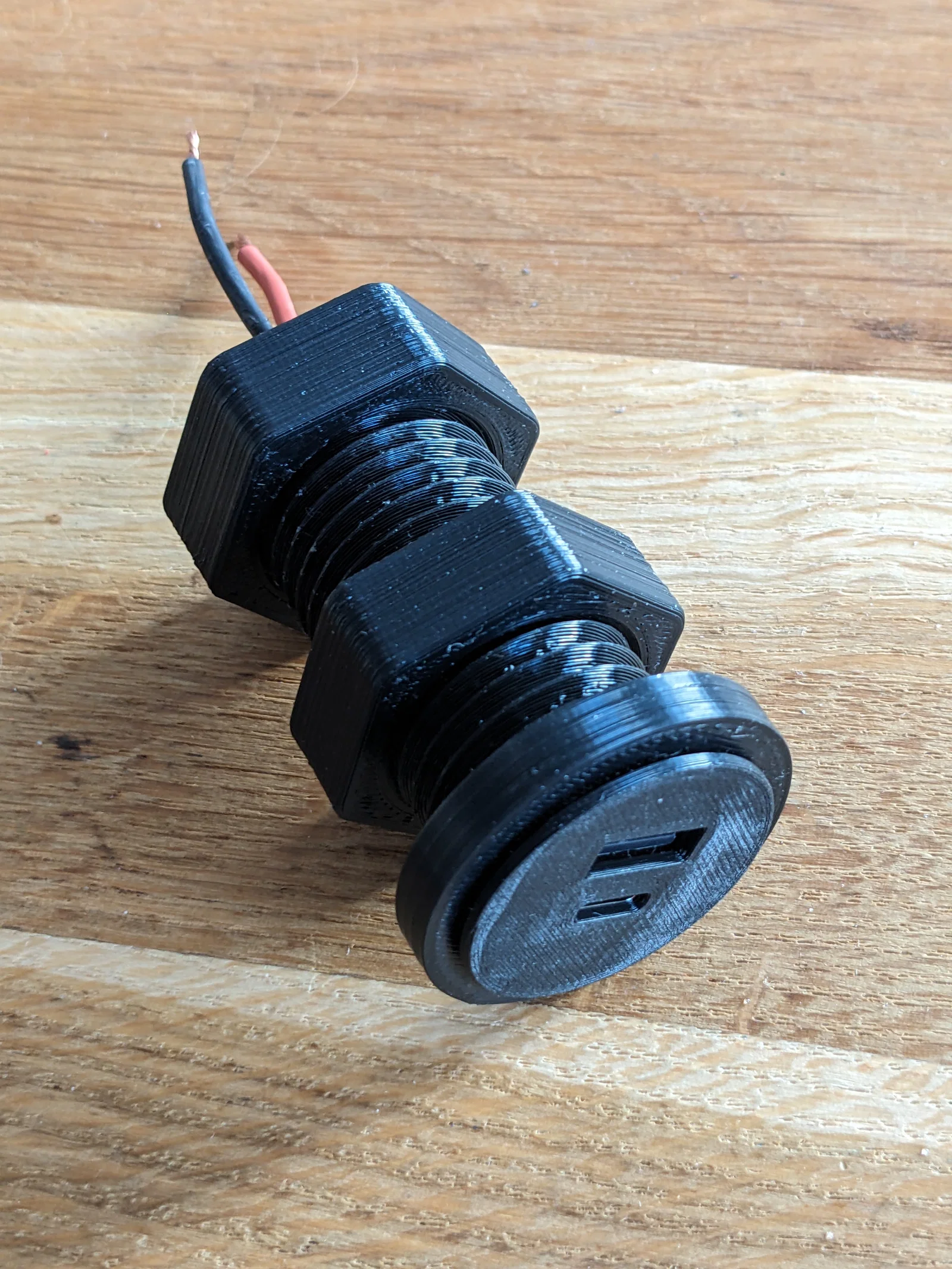

Tải file STEP của template, thêm các lỗ cho cổng bạn cần rồi in. Bạn cũng cần in thêm một con tán (nut) và một long đền (washer). Khoan lỗ đường kính 28 mm, đưa phần ren vào rồi siết cố định bằng long đền và tán.

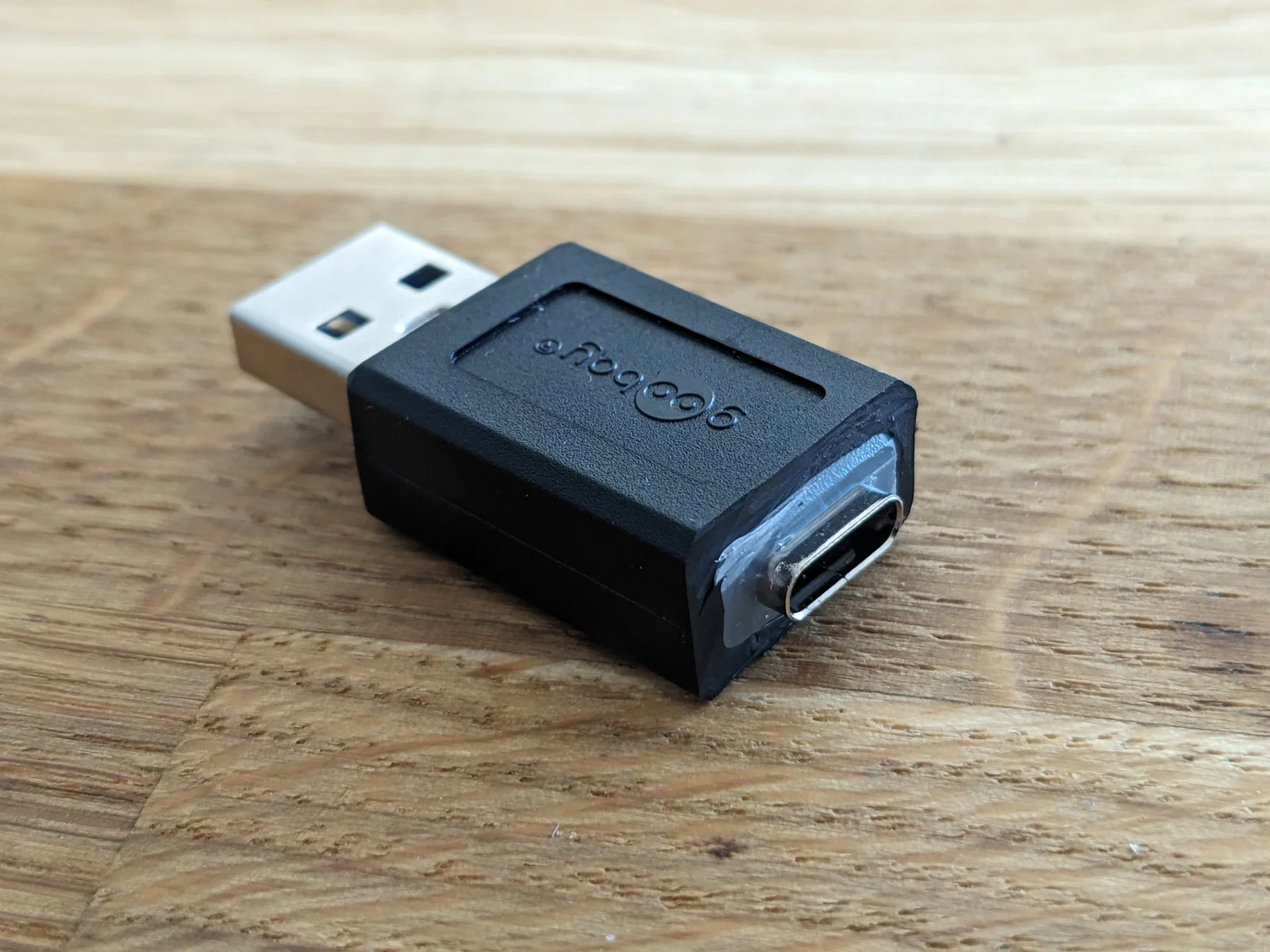

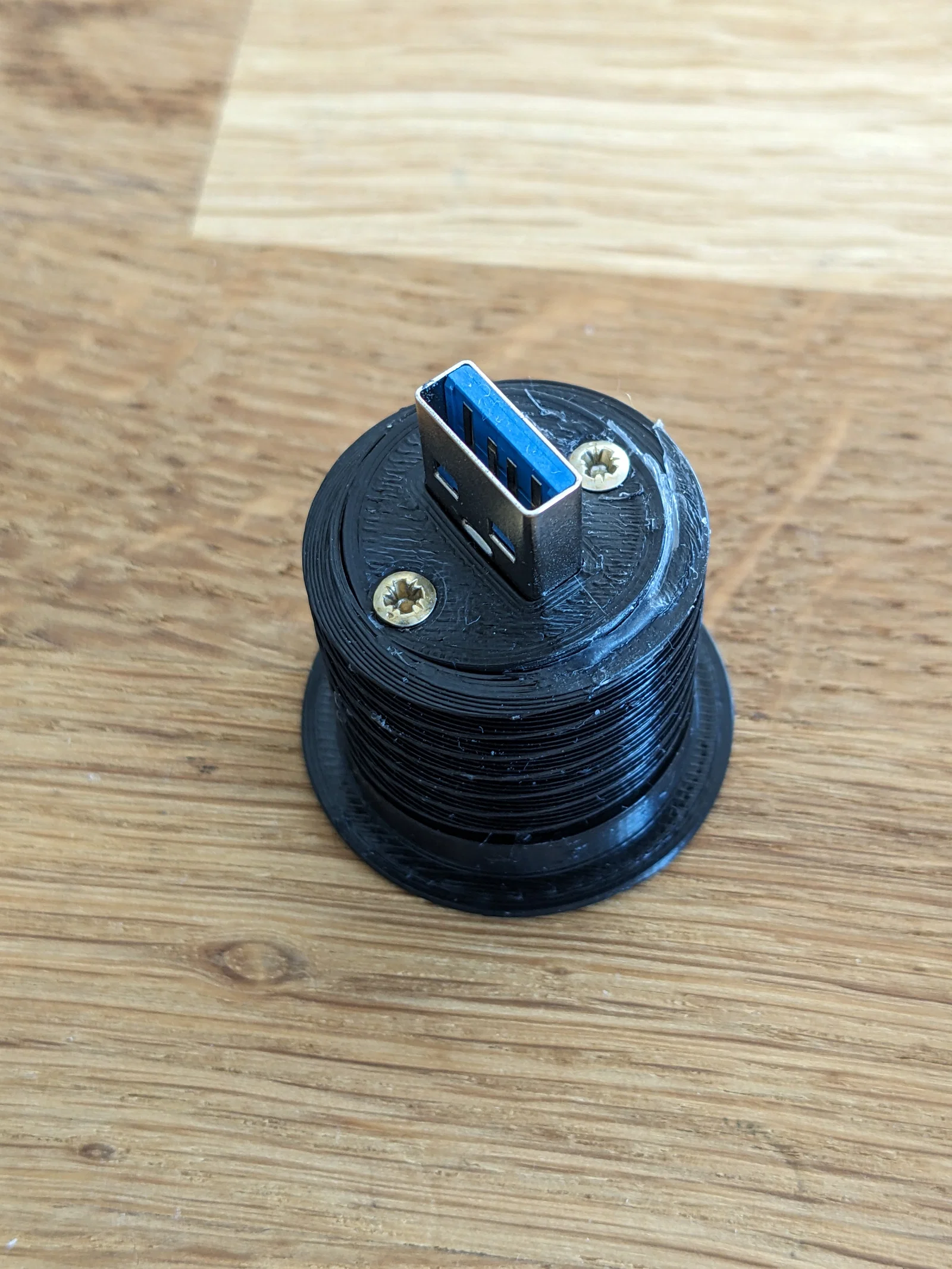

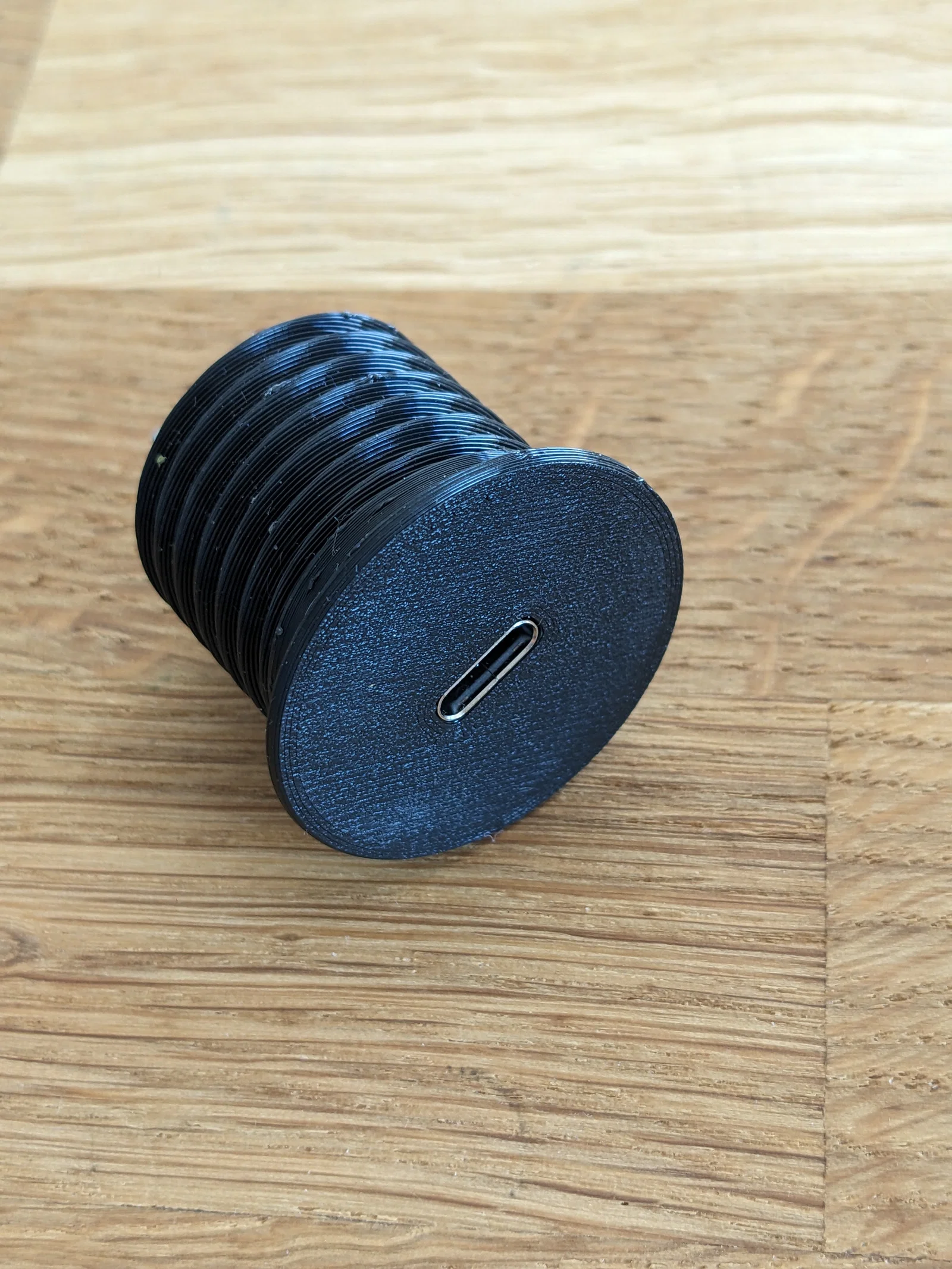

Hai ổ cắm mình làm được thiết kế theo đúng các linh kiện cụ thể mình đang có. Mình có đính kèm file cho bản USB C sang USB A phòng khi bạn cũng cố định được cùng loại adapter (GOOBAY 45400). Tự chịu rủi ro khi thực hiện. Cần cắt bớt một phần của enclosure (xem hình). Mình dán adapter bằng keo nến (hot glue). Tấm plate được bắt bằng hai vít 2mm.
