Offset endstop trục X cho Ender-3 (X-Axis Endstop Offsets)

Mình muốn chỉnh lại khoảng hở giữa tấm backplate của đầu in và công tắc endstop trục X trên các máy Ender-3 của mình, nên mình thiết kế mấy cái này. Bản in rất ngắn, tốn ít vật liệu.

Có phiên bản cho cả backplate tiêu chuẩn (gắn sẵn theo máy) và bản dùng với bracket BL/CR/3D touch. Bracket gắn thêm làm tấm dày hơn, nên các mức offset cũng đã được chỉnh lại cho phù hợp.

Tổng cộng có 6 mẫu: 3 mẫu ghi “BLT” để dùng khi có lắp probe cân bàn, và 3 mẫu ghi “STK” (stock) cho backplate mỏng mặc định. Mỗi độ dày offset có 3 biến thể:

• 5mm
• 10mm
• 15mm

Các giá trị này là khoảng cách được thêm vào giữa backplate và endstop.

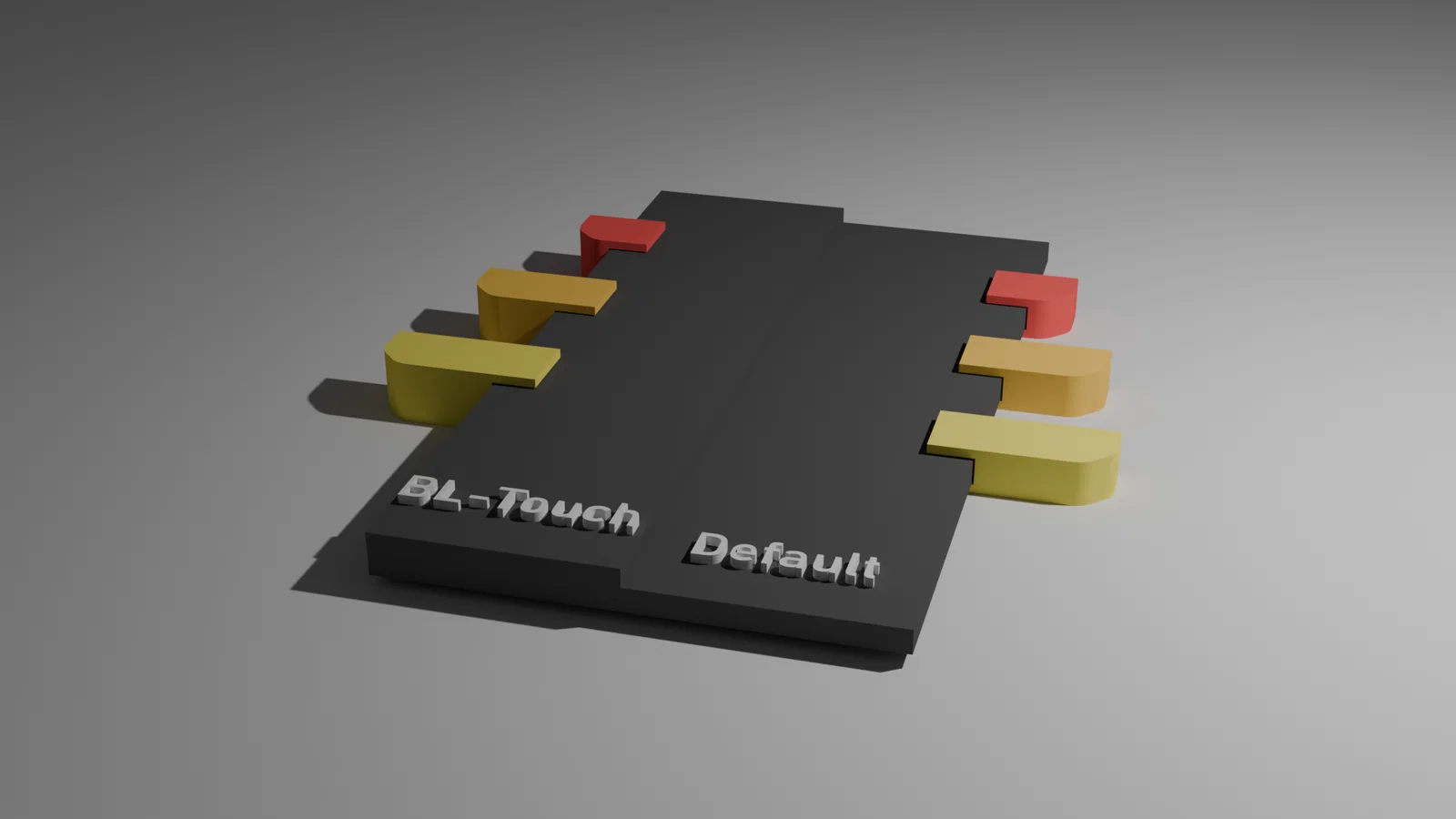

Model do mình làm, vui lòng ghi credit khi sử dụng. Ảnh thumbnail được render bằng Blender Cycles.
