Đế tản nhiệt Nintendo Switch cho OLED và phiên bản gốc

Tôi đã thiết kế đế làm mát này cho chiếc OLED switch của mình để vinh danh việc phát hành Tears of the Kingdom vào đầu năm nay. Nó cũng tương thích với chiếc switch nguyên bản.

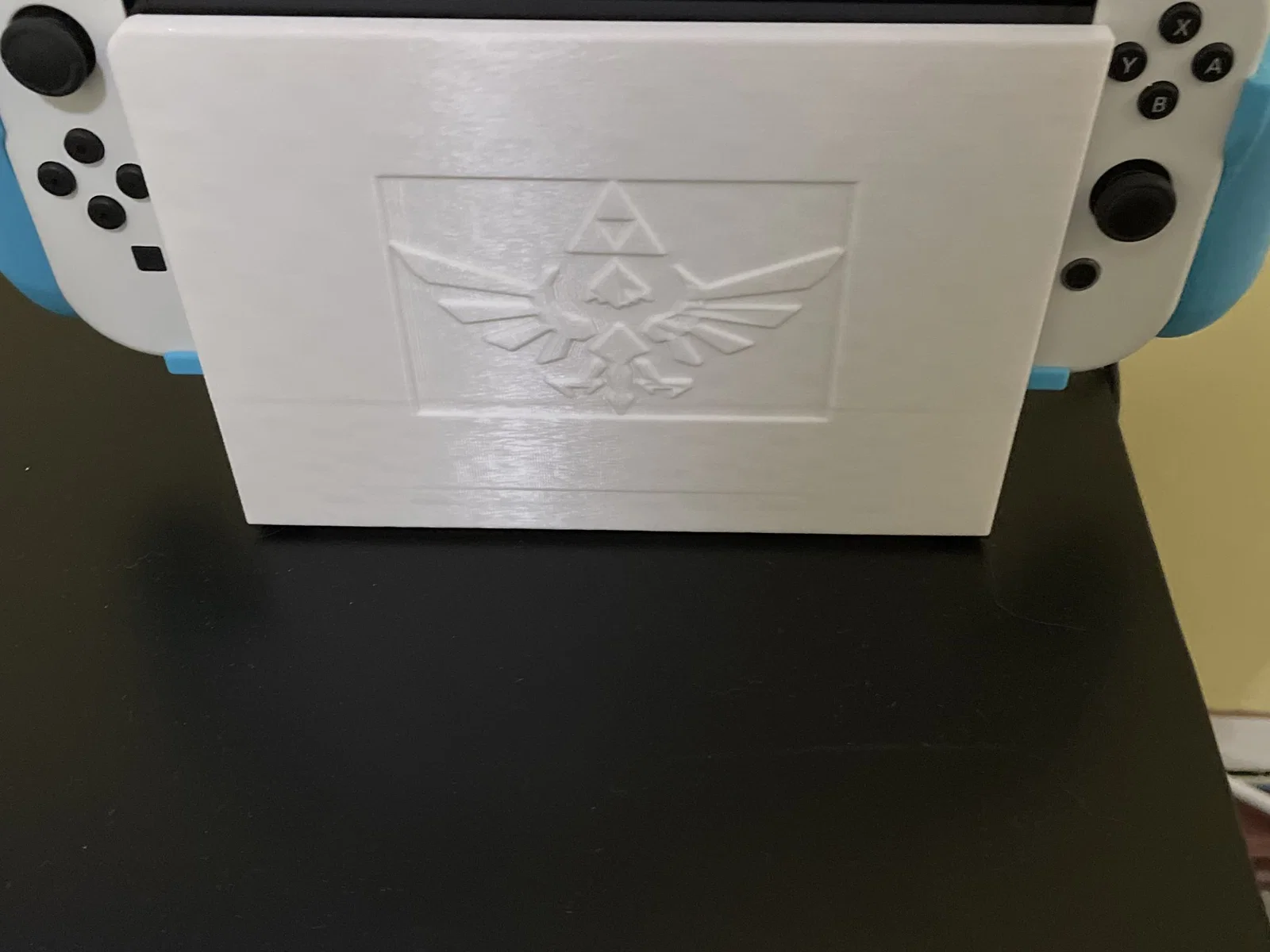

Tôi đã bao gồm gcode cho chính đế vì nó được khắc với logo triforce và STL thì không. Tuy nhiên, bạn có thể dễ dàng khắc nó với bất kỳ biểu tượng nào khác mà bạn muốn.

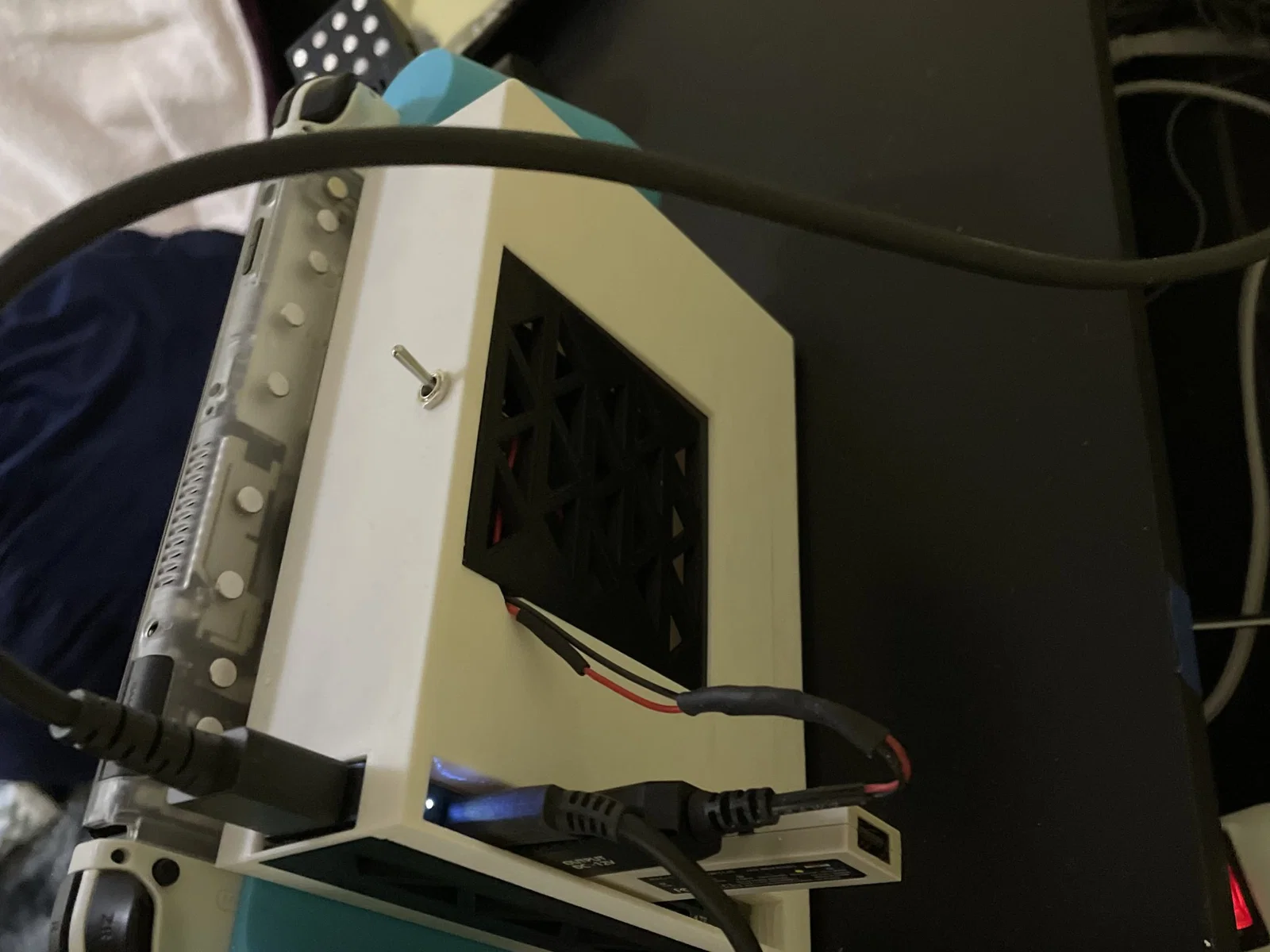

Đối với quạt, tôi đã sử dụng một quạt Noctua 80mm 24V (mặc dù bất kỳ quạt 80mm nào cũng hoạt động tốt), và một cáp USB tăng áp 5V - 12V và nối các dây lại với nhau cùng với một công tắc bật tắt để cấp nguồn cho quạt. Đối với chính đế, tôi đã sử dụng một hub USB-C 7 trong 1. Tôi sẽ liên kết hub chính xác bên dưới.

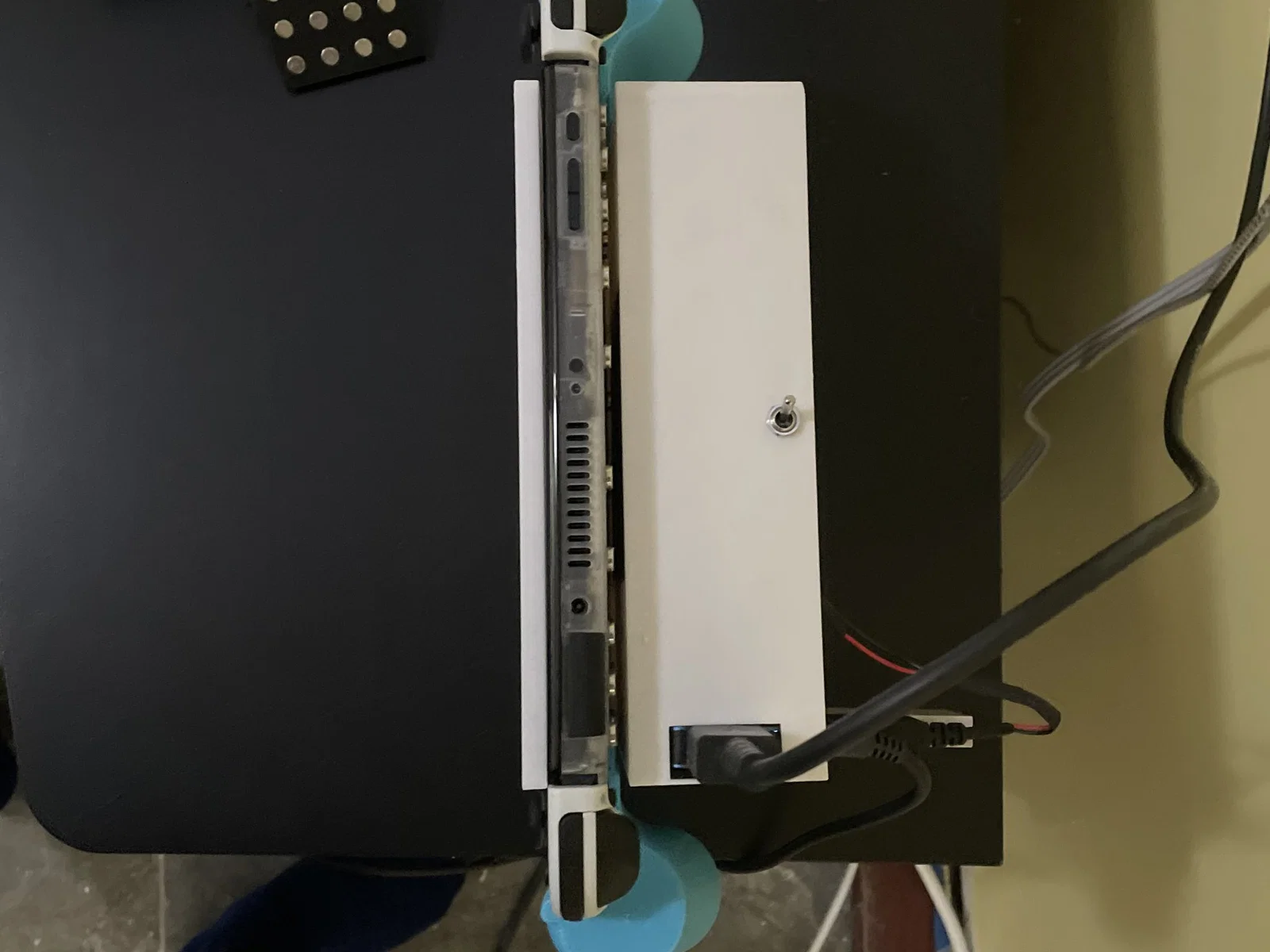

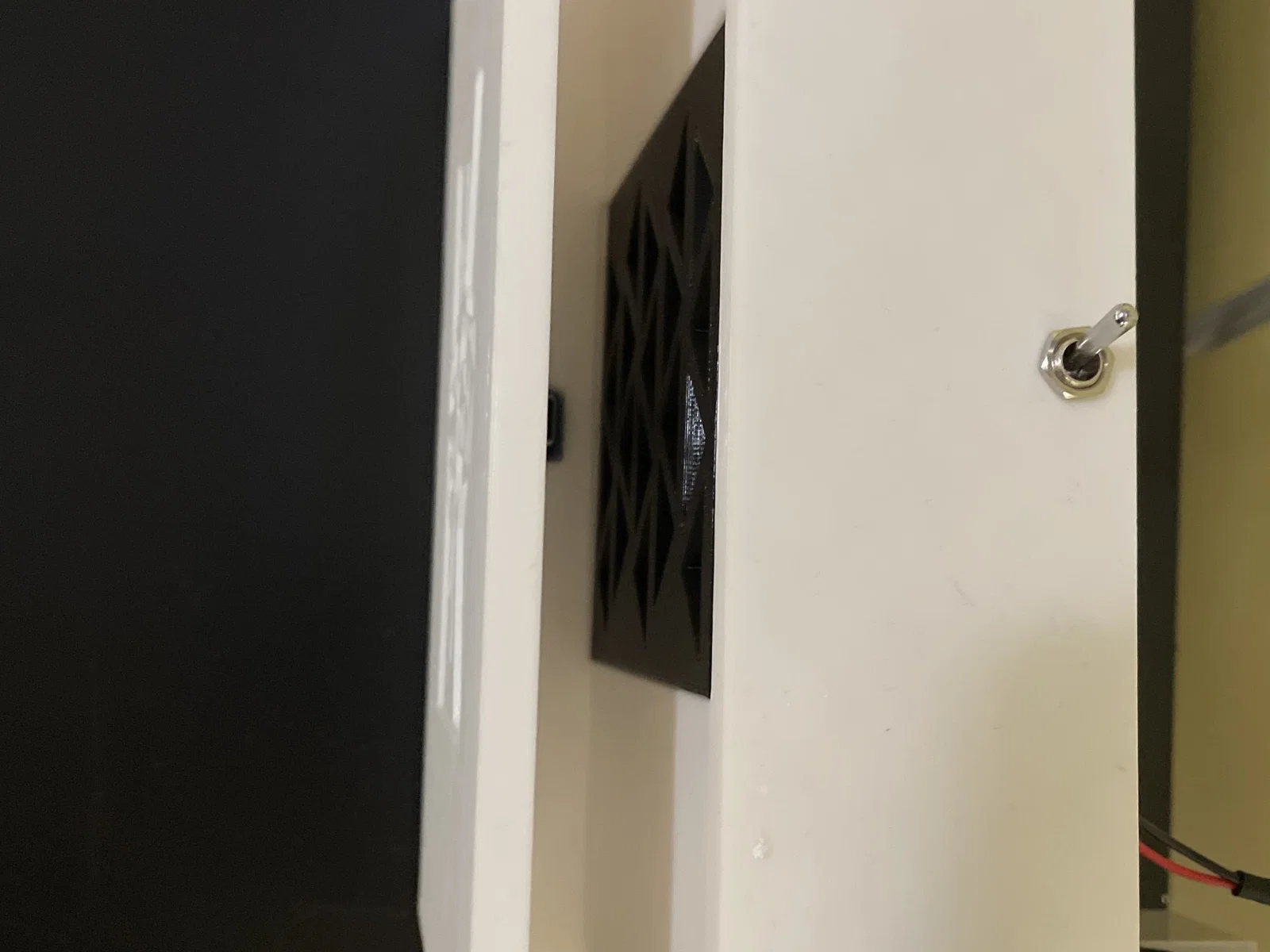

Có một số chỉnh sửa nhỏ cần thiết cho phần in tùy thuộc vào nơi bạn muốn dẫn các dây quạt và những thứ như vậy. Để làm điều đó, tôi đã khoan một lỗ ở trên cùng của đế để lắp công tắc bật tắt. Sau đó, tôi đã khắc một mảnh rất nhỏ của tấm lưng bằng dao exacto để tránh làm gập các dây. Bạn cũng có thể chỉ cần đi qua các dây thẳng qua các lỗ đã được khoan sẵn trong tấm lưng với cùng một hiệu quả.

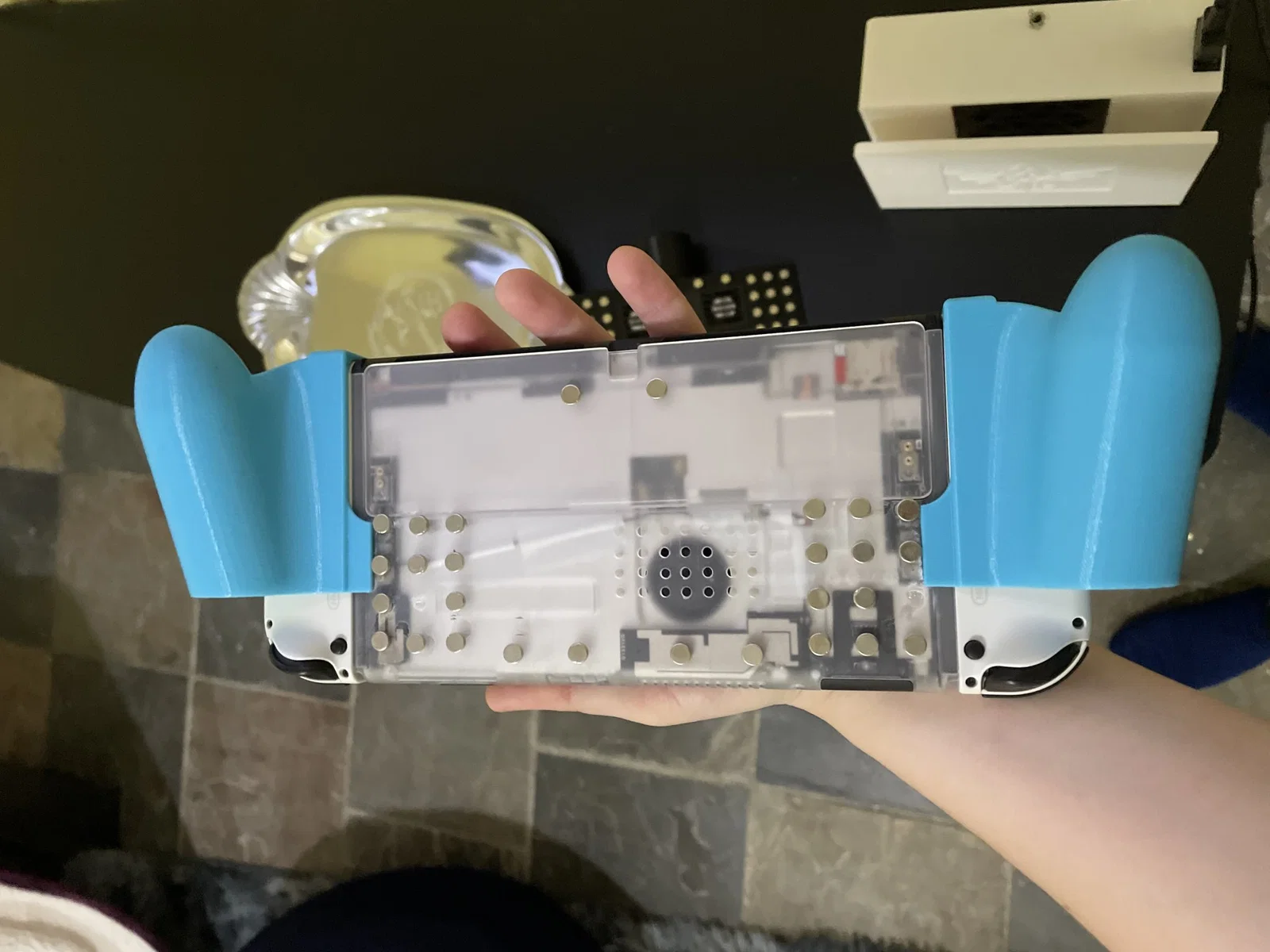

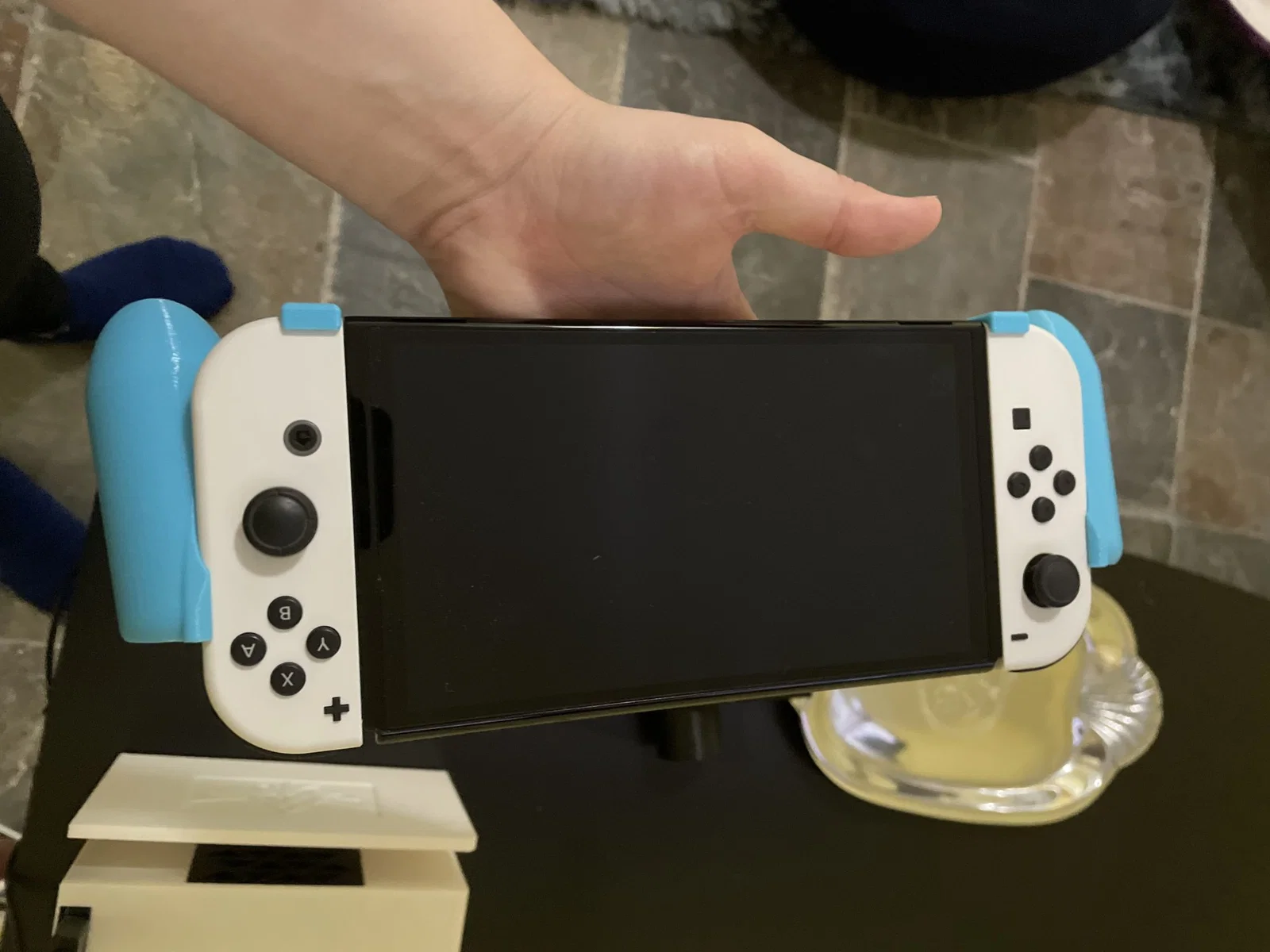

Bạn cũng có thể đã nhận thấy rằng chiếc switch của tôi có tay cầm. Tôi đã bao gồm những bức ảnh đó để cho thấy rằng đế này thực sự hỗ trợ nhiều tay cầm/giá đỡ có sẵn cho switch trên printables và các trang khác.

BOM:

Quạt: (đây không phải là liên kết đến quạt Noctua, đây là một cái rất tương tự với quạt mà tôi đã sử dụng. Sử dụng bất kỳ quạt 80mm nào bạn thích. Chỉ cần đảm bảo rằng nếu có nhiều hơn 2 dây (nguồn và đất) thì bạn chỉ sử dụng dây nguồn và dây đất cho 5V tăng áp để tránh làm hỏng quạt) https://www.amazon.com/Cooling-CF8025-Exhaust-Muffin-3500RPM/dp/B07K2WTPWC/ref=sr_1_11?crid=2J0FBU80WA8X8&keywords=80+mm+noctua+fan+2+pin+24v&qid=1696538418&sprefix=80+mm+noctua+fan+2+pin+24v%2Caps%2C86&sr=8-11

USB-C hub: (Tôi khuyên bạn nên sử dụng hub cụ thể này vì Nintendo không hỗ trợ nhiều hub của bên thứ ba) https://www.amazon.com/Hiearcool-MacBook-Multiport-Compatible-Nintendo/dp/B09YLD1Q4L/ref=sr_1_4?crid=1TKAD2ZEES8UR&keywords=usb%2Bc%2Bhub&qid=1696538482&sprefix=usb%2Bc%2Bhub%2Caps%2C90&sr=8-4&th=1

5V - 12V USB step up: (nếu bạn sử dụng cái này, chỉ cần cắt dây trước đầu nối barrel và nối các dây với quạt) https://www.amazon.com/12V-Voltage-Step-Converter-Cable/dp/B07J6NYVJV/ref=sr_1_3?crid=29YD871EPO1TV&keywords=igreely%2Bdc%2B5v%2Bto%2Bdc%2B12v&qid=1696538560&sprefix=igreely%2Bdc%2B5v%2Bto%2Bdc%2Caps%2C84&sr=8-3&th=1

Cài đặt in của tôi:

0.4mm vòi phun
Chiều cao lớp PLA 0.2mm
Nhiệt độ vòi phun 200 độ
Nhiệt độ bề mặt 65 độ
Khuyên dùng 15% gyroid infill

Tôi cũng khuyên bạn nên điều chỉnh “Khoảng cách XY giữa một đối tượng và hỗ trợ của nó” trong cài đặt hỗ trợ lên 120% thay vì mặc định 60%. Điều này giúp việc gỡ bỏ hỗ trợ dễ dàng hơn rất nhiều.

Cảm ơn bạn đã tải xuống, và chúc bạn in ấn vui vẻ!
