Spacer headset dạng nêm cho Specialized Comp Multi-Stem (dùng top cap thường)

Động lực

• Specialized có bán cái gọi là “comp multi stem” kèm theo một miếng shim để chỉnh thêm góc ngoài mức góc sẵn có của stem

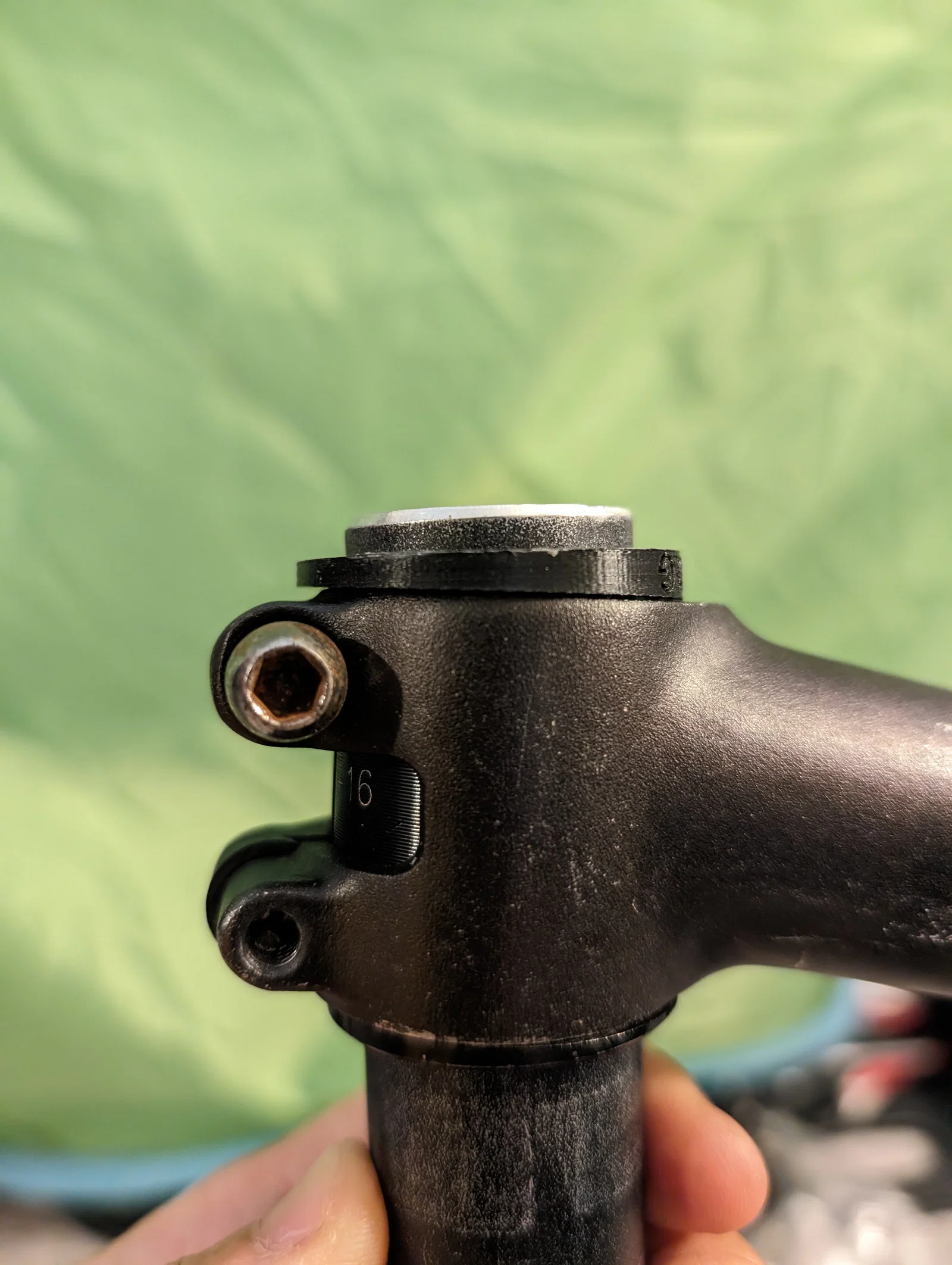

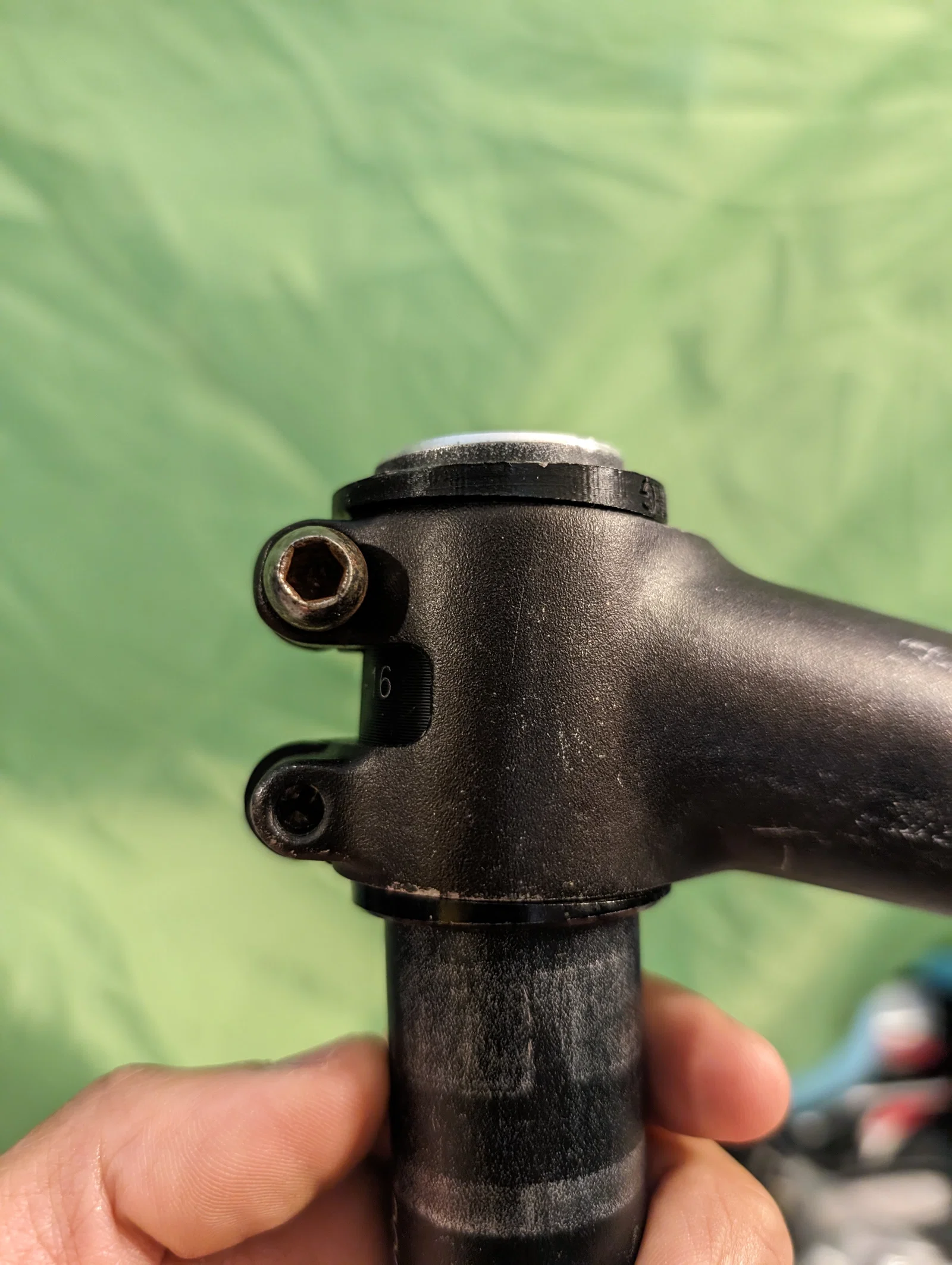

• ý tưởng thì về cơ bản là hay, nhưng nếu không có top cap “đặc biệt” đi kèm thì phần lắp ráp ở phía trên nhìn rất khó chịu/không khít như mong muốn, như hình dưới
  • mà còn xui gấp đôi
    • top cap đặc biệt này rất dễ bị thất lạc, hoặc nếu mua stem cũ lẻ thì khả năng cao top cap đã mất từ lâu
    • ngay cả khi có đúng top cap, mình vẫn thấy độ khít vẫn tệ

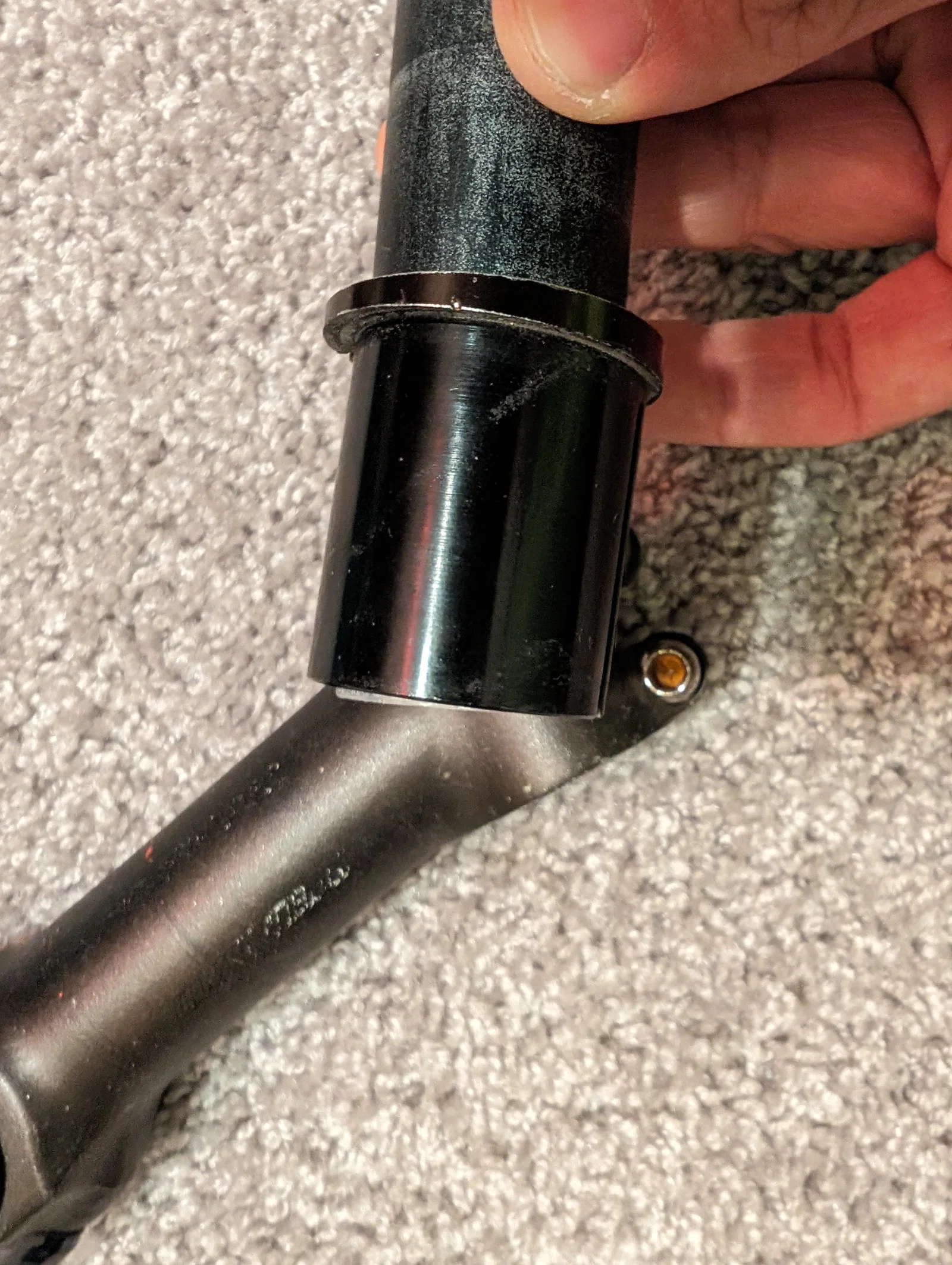

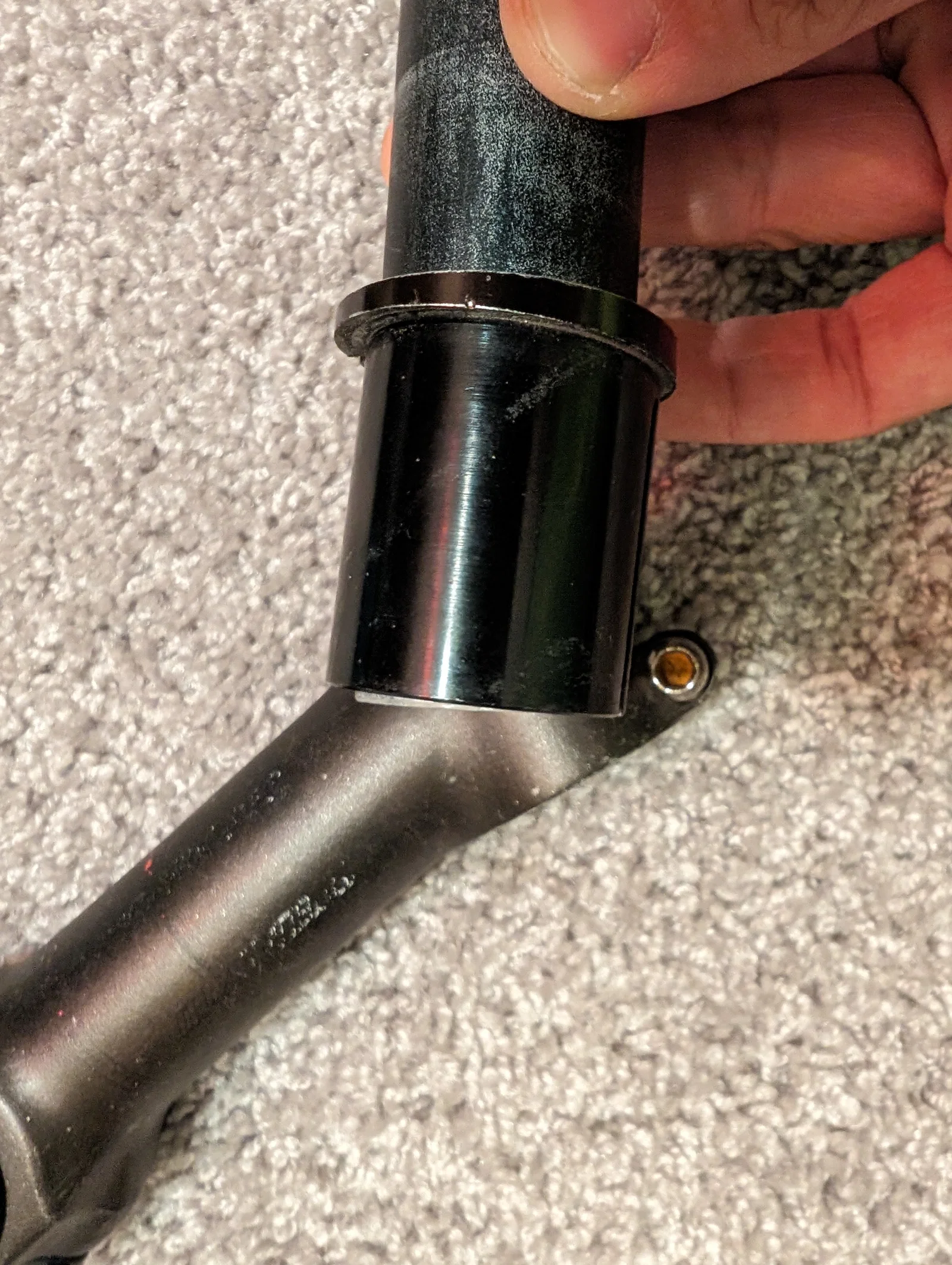

Nắp headset có một lỗ nghiêng để khớp với độ nghiêng của stem. Nếu thêm một spacer 5mm bên dưới stem, mặt phẳng phía trên sẽ cao đủ để ăn khớp với nắp headset. Làm xong vậy là ổn.

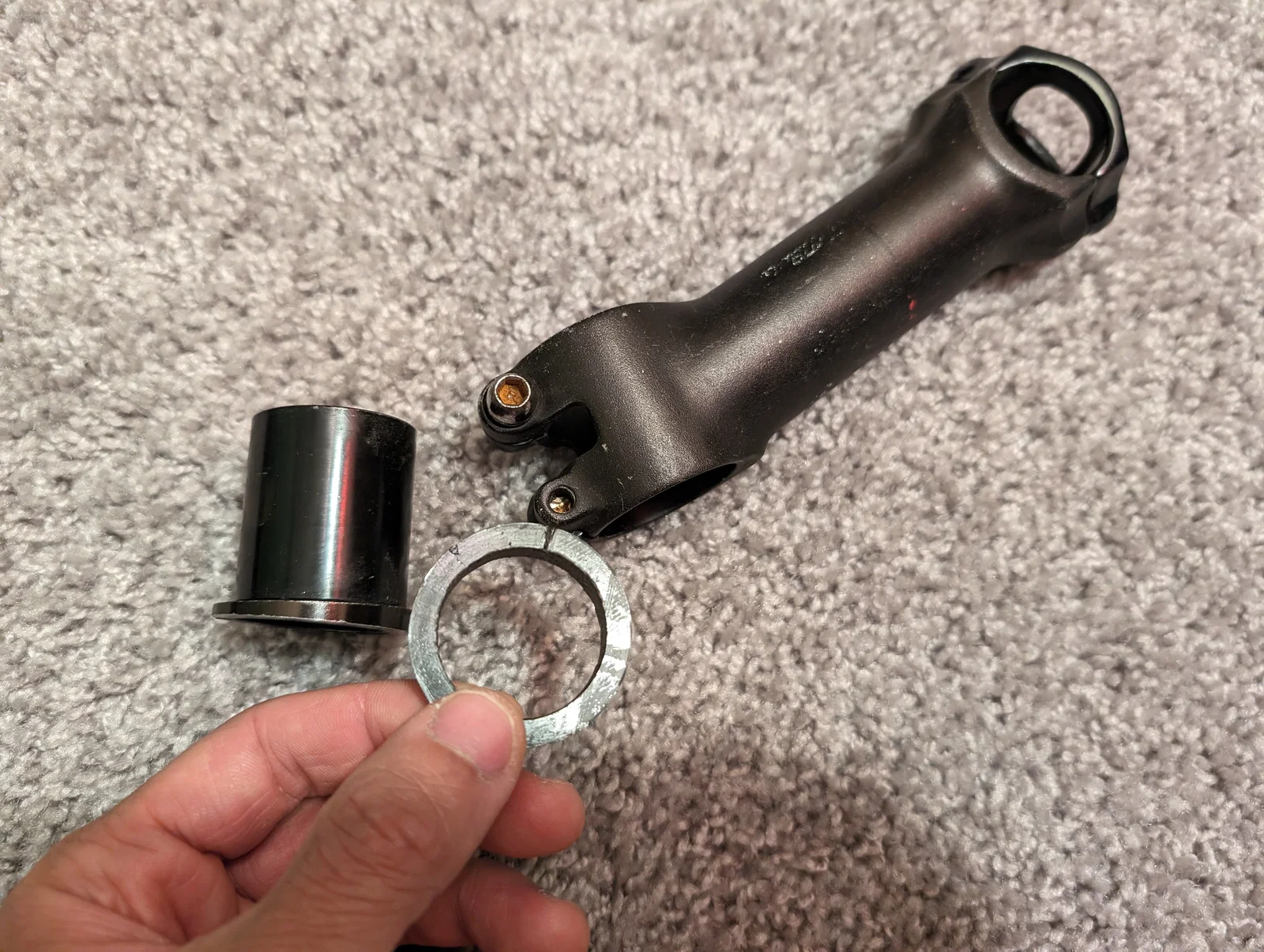

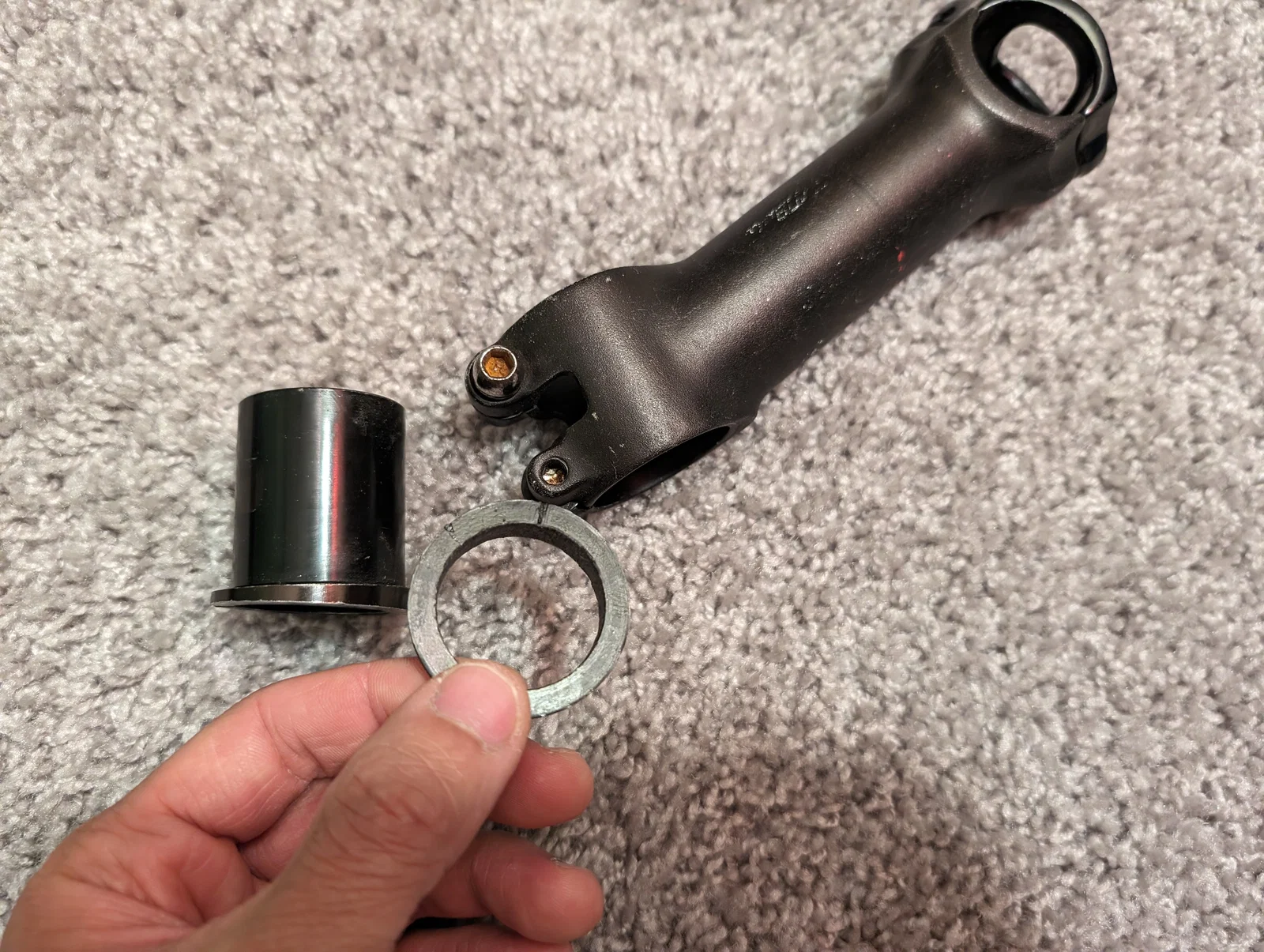

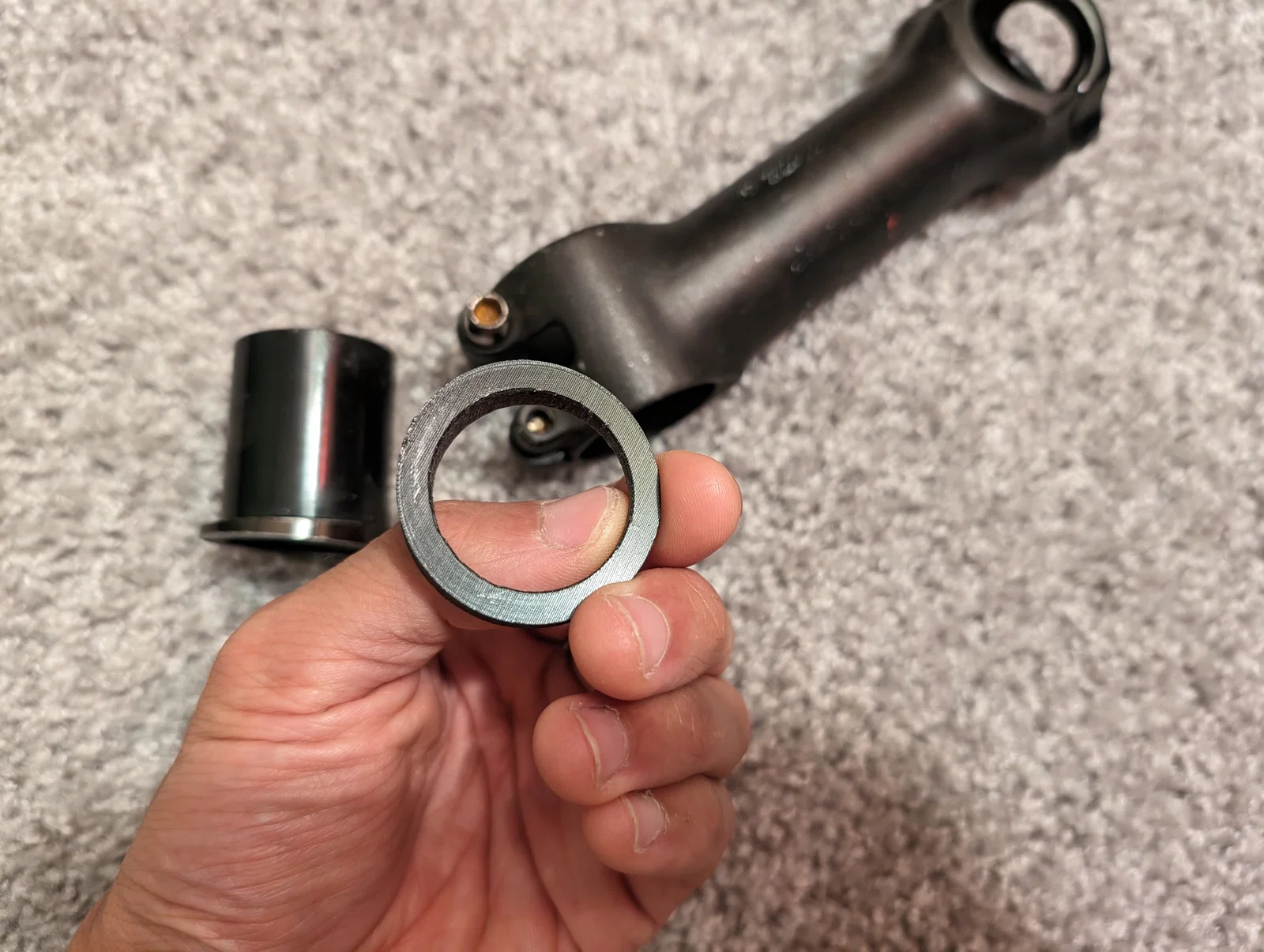

Có rất nhiều loại shim khác nhau:

Giải pháp

• Trước đây mình từng giải quyết bằng cách cắt một miếng shim dự phòng cùng góc để triệt tiêu cái shim nằm dưới pinch bolts
  • rõ ràng là phải có shim dư — mà thường thì không có

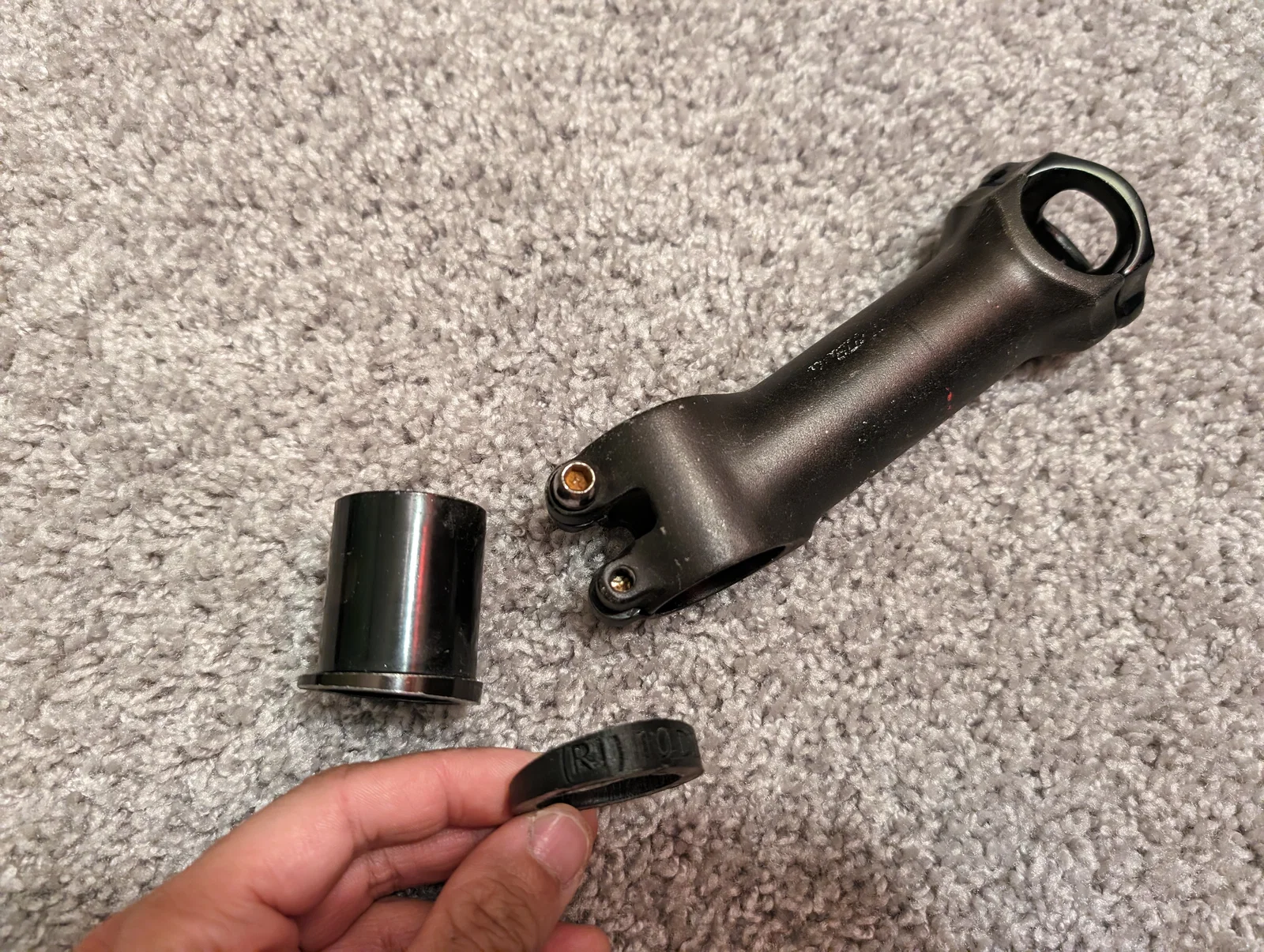

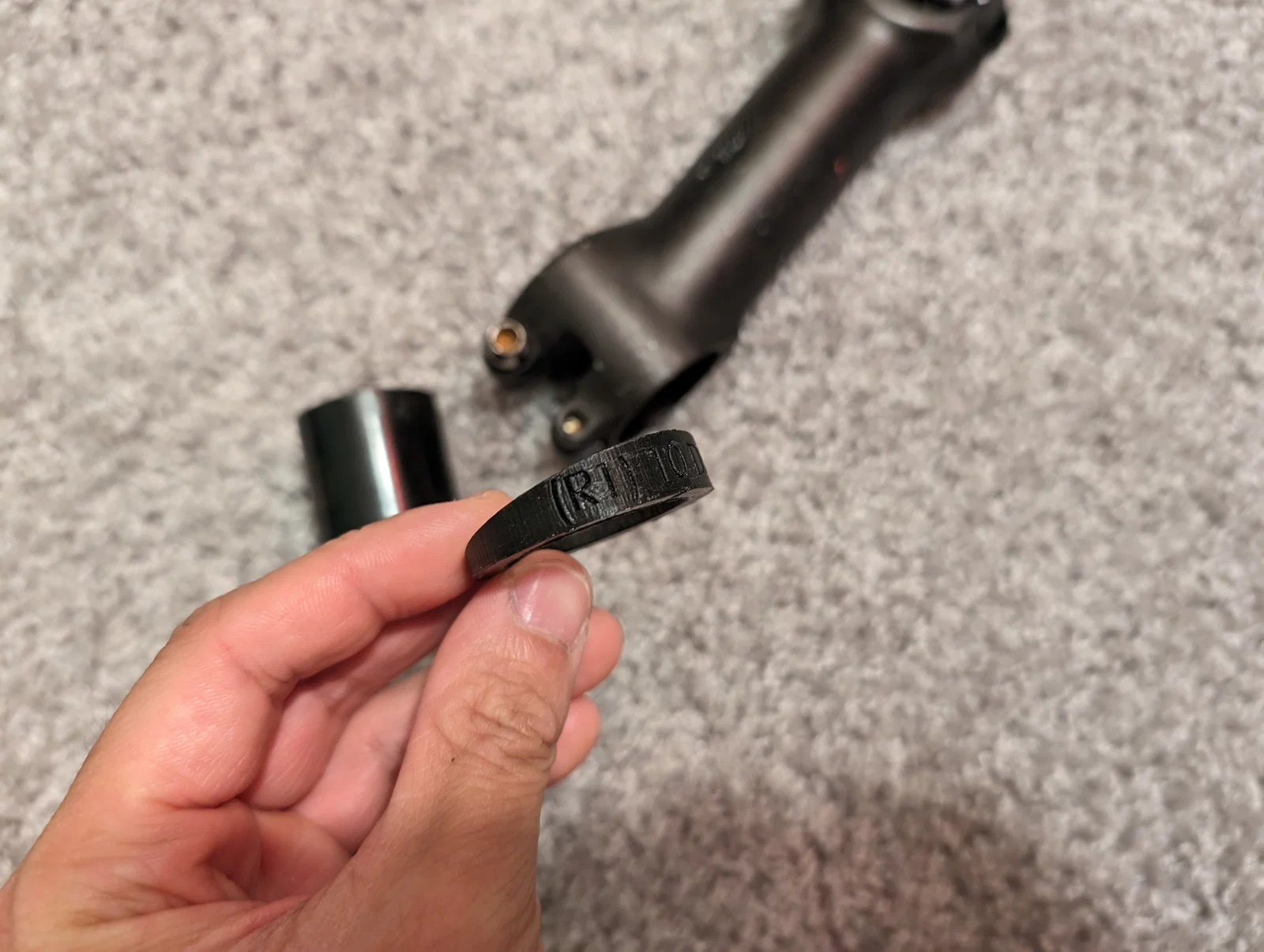

Rev 1

• File STL đăng ở đây là cho 10 deg
  • đổi góc theo ý bằng file SLDPRT
  • tiếc là shim ngoài đời của mình còn không ghi góc, nên phải ước lượng bằng cách áp vào thước đo góc (protractor)
• 2024-06-21: khỏi cần dùng bản này, sai lệch quá nhiều
  • với lại còn hơi chặt ở phần steerer

Rev 2

• bản này dùng ổn

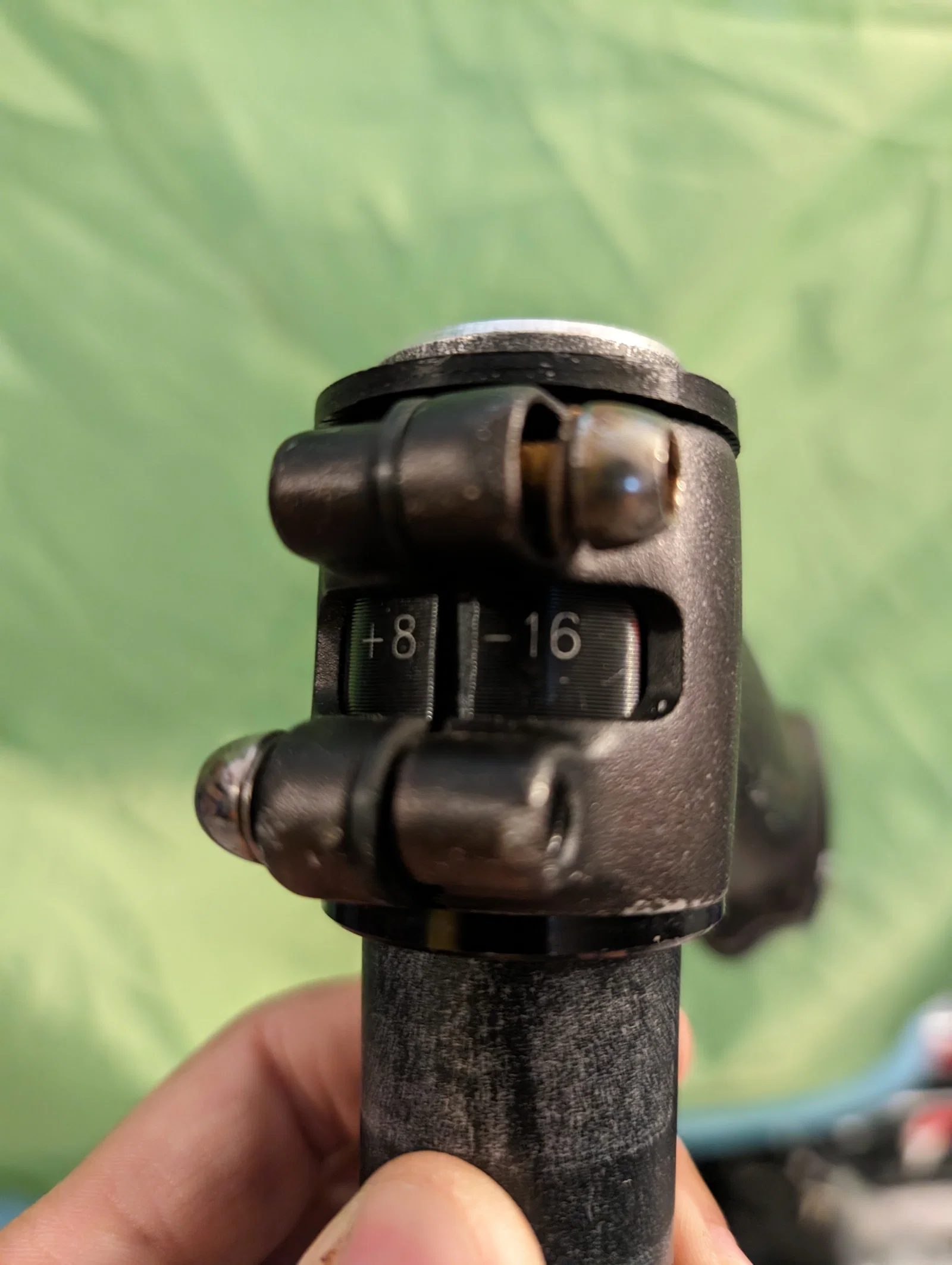

• mình tìm được một shim khác có ghi +8/-16 nên dùng cái đó
• góc wedge được copy bằng cách đo shim sản xuất sẵn; hoá ra là 3.38 deg cho shim +8/-16 deg
  • lười ngồi tính hình học vụ này
•
•

Giải thích về các góc:

Dải góc 10 vị trí, bước 2 độ: [12-degree] +/- 8-degree đến 16-degree, [17-degree] +/- 13-degree đến 21-degree, [24-degree] +/- 20-degree đến 28-degree

• đoạn này có vẻ nói rằng stem mua loại có góc built-in 12 deg sẽ đi kèm shim để cho ra góc cuối cùng là +8 hoặc -16 deg, nghĩa là bản thân shim tạo ra thay đổi 4 deg theo mỗi hướng
• cũng hợp lý vì spacer 3.38 deg của mình cuối cùng dùng cũng khá ổn
• hơi kỳ vì mình nghĩ việc ghi shim là +8/-16 dễ gây hiểu lầm, do còn tuỳ stem đi kèm — trừ khi shim kiểu đó chỉ tương thích với stem 12 deg
  • cũng có thể, nhưng nghe hơi vô lý
  • có khi Specialized có lý do riêng cho chi tiết này

Rev 3

Thêm rãnh chỉ thị thứ hai để canh nêm (wedge) cho dễ.
