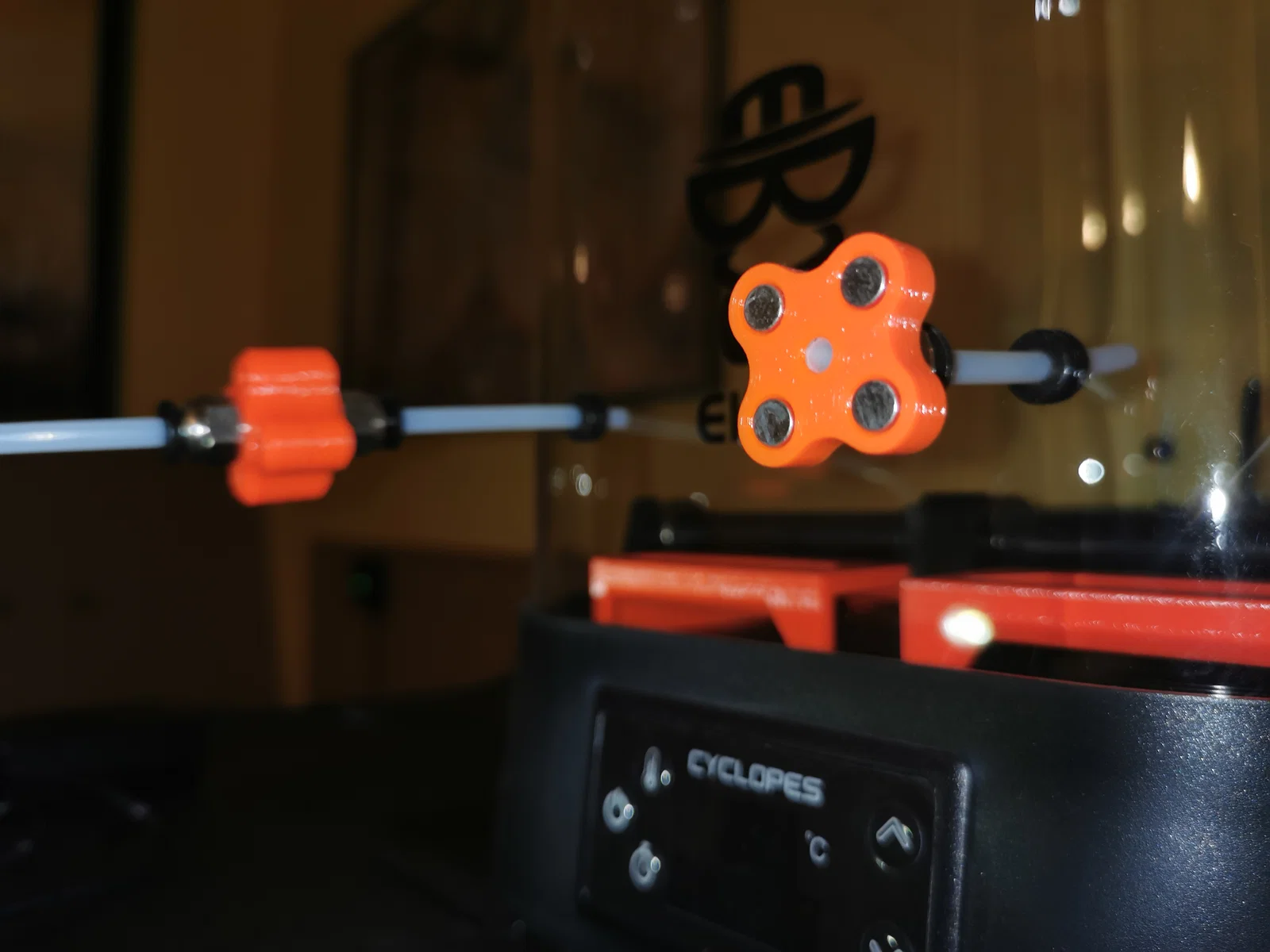

Connector PTFE Tube Quick Release dạng xoay (Twist) 1

1 hình

Máy In 3D

Connector PTFE Tube Quick Release dạng xoay (Twist)

Remix từ Nối ống PTFE lại với nhau bằng nam châm! Tác giả LineArcLine

Tác giả baggins_373230

Lượt tải
141
Lượt thích
43
Lượt coi
1.191

File 1 429,1 KB

  • PTFE_connector_1777747893.stlSTL · 429,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là phiên bản không dùng nam châm dạng lõm/nhô để canh thẳng hàng — mình đã thử và thấy nam châm neodymium đủ mạnh để tự canh chuẩn, đồng thời giữ cho đầu connector phẳng. Giải pháp này giúp tháo/ngắt ống dễ dàng chỉ bằng cách xoay hai đầu ống lệch nhau 90 độ — nam châm sẽ ngừng hút và bắt đầu đẩy nhau. Ưu điểm thêm là tất cả connector làm theo kiểu này đều tương thích (không có trường hợp hai connector bị lệch cực, không khớp polarity).

Bạn cần gắn nam châm giống thiết kế gốc, theo từng cặp với cực đảo ngược (cùng một cực đặt đối diện nhau).

Cho một connector, bạn sẽ cần 4 nam châm trụ 5x5mm và một Bowden M10 connector.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
429,1 KB
File lớn nhất
429,1 KB
