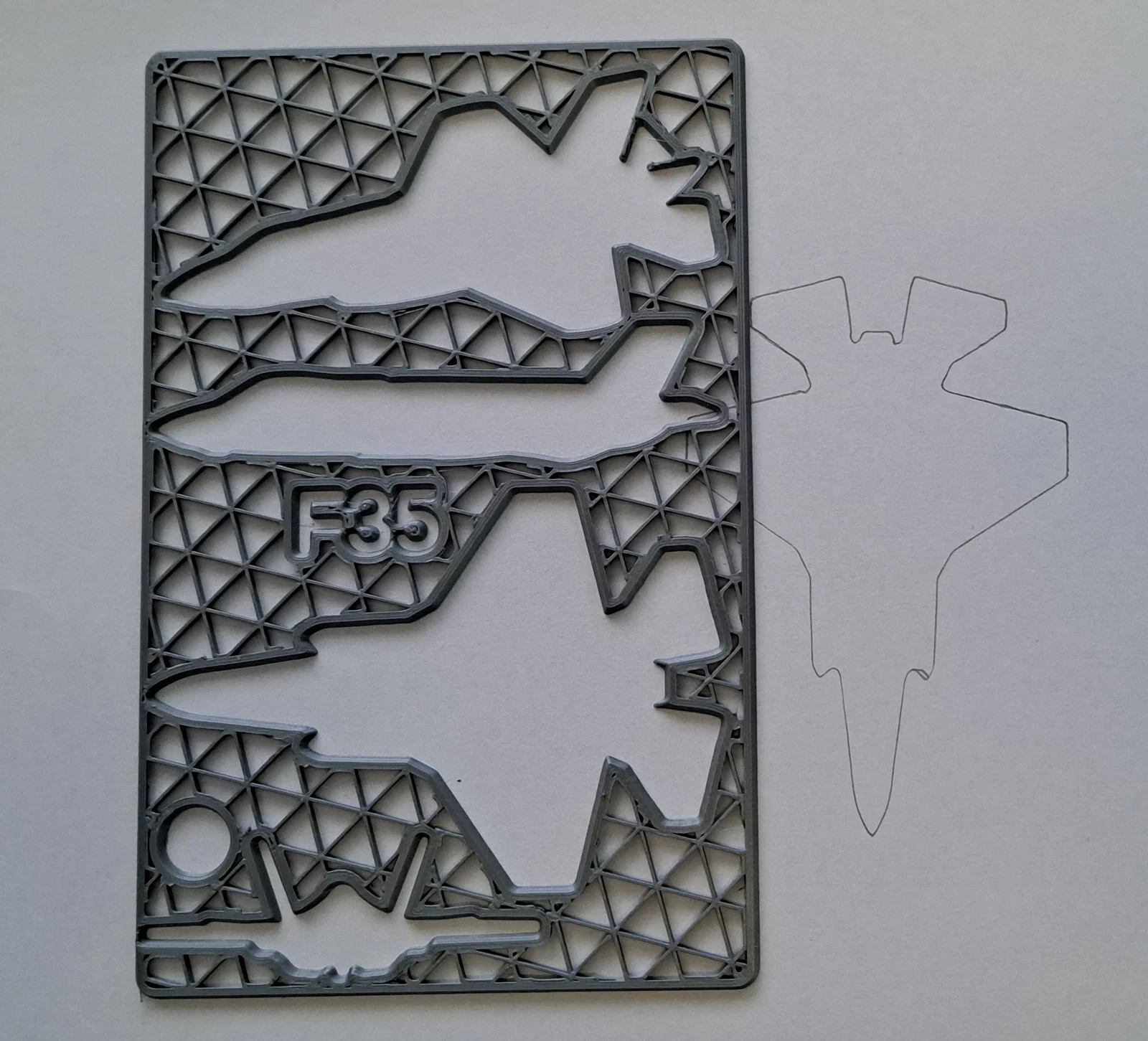

Trình tạo Stencil (silhouette STL) + ví dụ (F35, động vật)

Mục đích

Một script OpenSCAD để tạo stencil từ file STL theo dạng silhouette (bóng/đường bao). Script cũng có thể dùng model 3D hoặc 2D ngay trong OpenSCAD làm input.

Người mới / trình độ cơ bản-giữa, chỉ cần biết các thao tác OpenSCAD căn bản là dùng được.

Hướng dẫn sử dụng

Các bước để tạo STL:

1. Tải tất cả file (có các file STL đã được giản lược, script và các stencil đã generate sẵn)
2. Chạy thử script trước. Khi Demo=true, nó sẽ tạo các stencil demo: một bản có khung và một bản không khung.
3. Nếu chạy chậm, thử bật manifold hoặc các tuỳ chọn tăng tốc khác trong OpenSCAD. Nếu bạn không thấy tuỳ chọn này, hãy tải bản mới hơn (có thể là nightly build năm 2024).

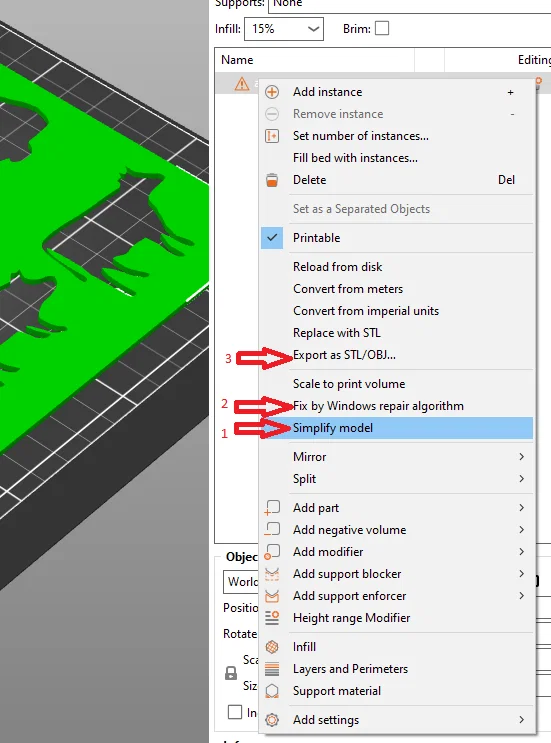

4. Chuẩn bị STL bạn chọn: simplify model & fix errors (PrusaSlicer làm khá ổn — xem hình).
5. Đặt Demo=false.
6. Chỉnh module Silhouette2D() — mọi thứ đều có comment.
   1. Trước tiên import STL
   2. translate và rotate để đưa về đúng vị trí
   3. Test (F5) và chỉnh tiếp nếu cần
7. Export STL
8. … bạn biết rồi đó …

Nếu có chỗ nào chưa rõ, cứ nhắn mình nha. :-)

Chi tiết điều khoản license

Nếu bạn dùng generator và chỉ publish STL đã generate, thì theo quan điểm của mình license CC BY-NC-SA sẽ không áp dụng. Bạn không cần ghi là remix, nhưng mình sẽ rất vui nếu bạn có nhắc là đã dùng generator này ở phần mô tả và báo mình biết. :-)

Trường hợp khác là khi bạn publish generator đã chỉnh sửa.
