Vỏ “Unregulated Mod” có chỗ gắn Heatsink

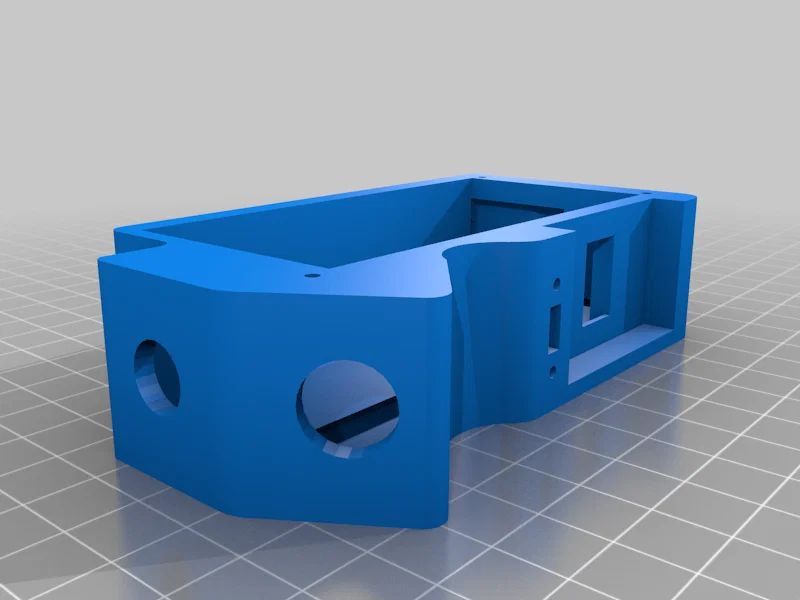

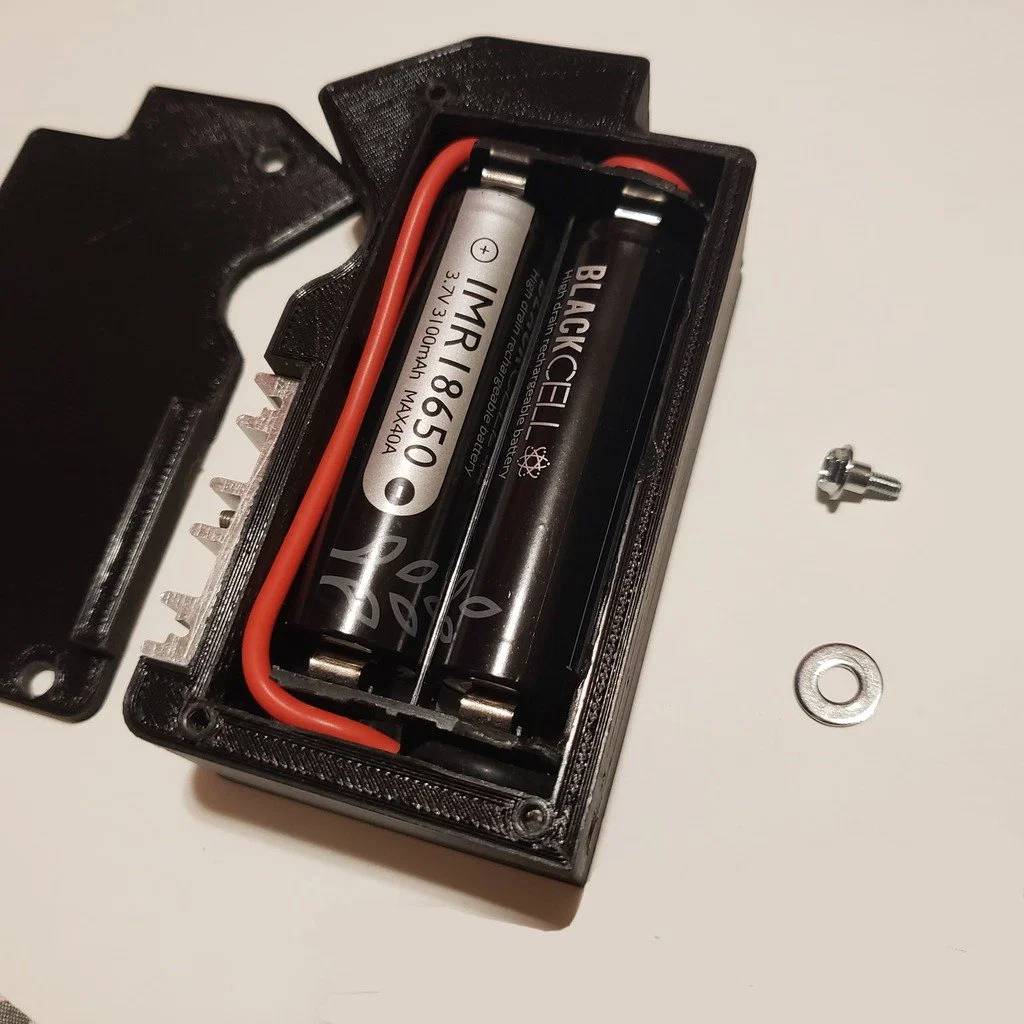

Mình làm cái này cho bộ DIY unregulated mod kit của mình. Mình không biết xử lý sao vì con MOSFET nóng lên rất nhanh và làm chảy nhựa, mình đã kiểm tra lại dây nối là đúng. NÊN... mình làm cái vỏ này để giữ hết mọi thứ lại với nhau, lắp vào khá là khít và nó chỉ giữ lỏng một cái "usb lithium ion charger". Mình không thể chỉ bạn cách lắp ráp vì mình không muốn chịu trách nhiệm nếu bạn làm nổ tung bản thân.

Thiết kế này dành cho người thuận tay phải, nên nếu bạn thuận tay trái thì hãy lật (flip) thiết kế lại.

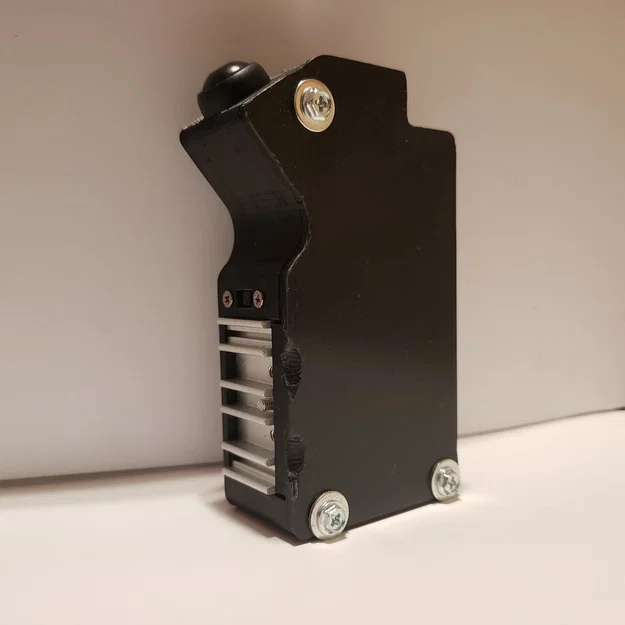

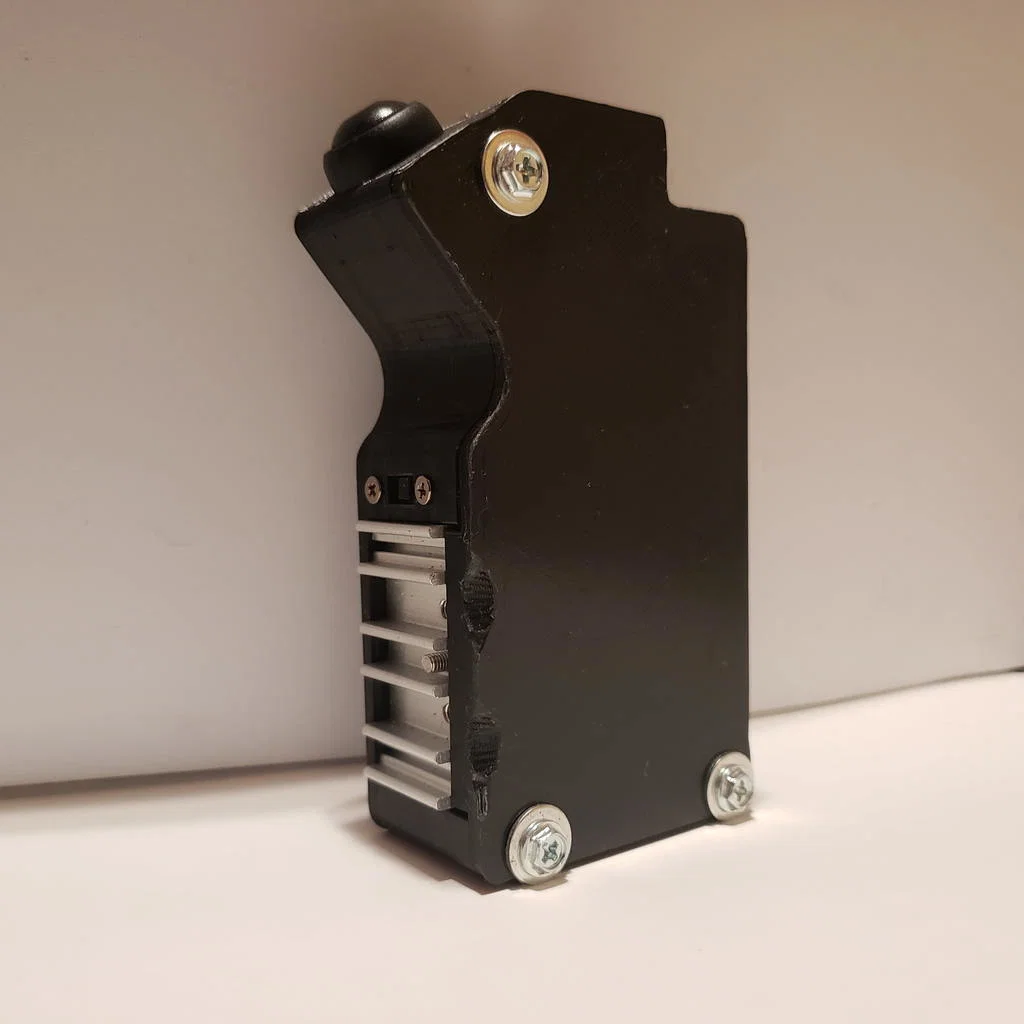

Kiểu cầm dự kiến giống báng súng, ngón trỏ bấm nút.

Thông số heatsink: 40mm x 21mm x 8mm

Mình tháo nó từ một bộ nguồn bất kỳ nên không thể gửi link được.

Tâm của con ốc cách mép trên của heatsink 4mm.

Mình dùng băng keo kapton tape giữa mặt trên của MOSFET và phần nhựa để chắc ăn 100%.

Ốc mình dùng để bắt nắp là ốc PC tiêu chuẩn, lấy từ một máy Dell Optiplex.

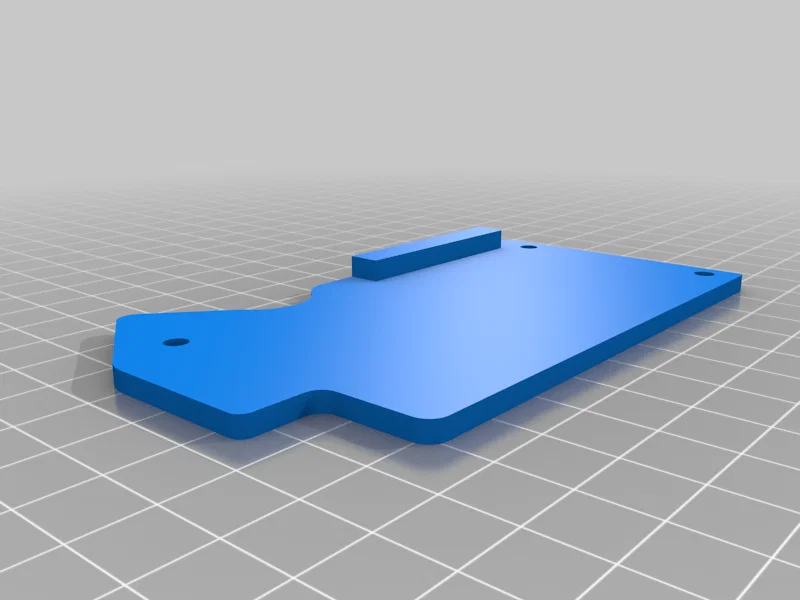

Lid V2 để cầm tay ôm hơn và phần tiếp xúc với heatsink rộng hơn chút; nếu máy in của bạn in V1 không khít thì bản V2 tăng thêm 0.5mm mỗi bên.

Về in ấn thì mình có dùng supports, gỡ hơi cực nhưng với mình thì ổn. Mấy lỗ tròn không cần support, mình in PLA không support vẫn ra đẹp (chưa thử vật liệu khác).
