Ngàm gắn tay đỡ màn hình cho CASA Enclosure (CASA Enclosure Display Arm Mount)

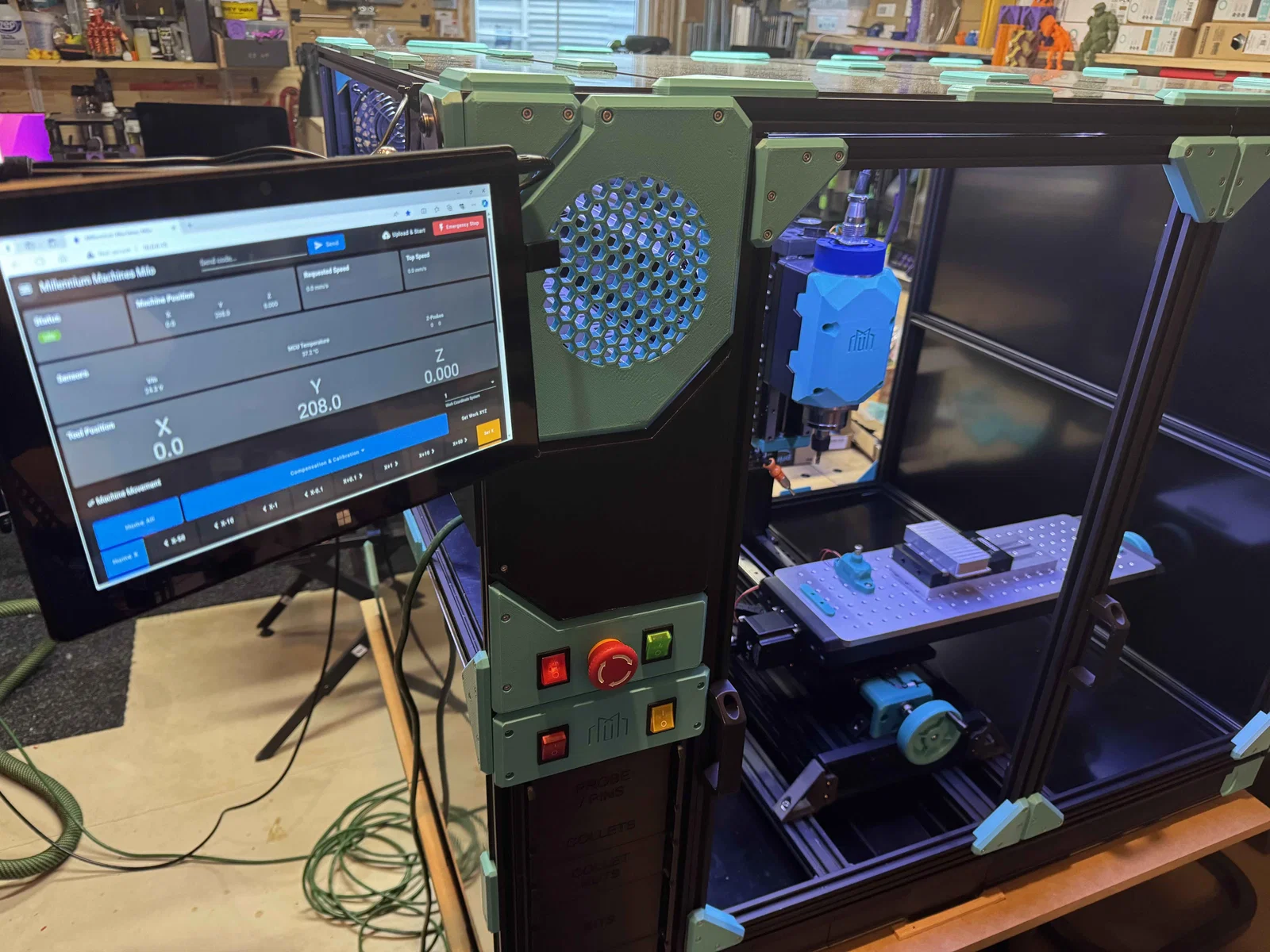

Cách đơn giản để gắn một swing arm mount nhỏ nhằm điều khiển Milo bên trong CASA.

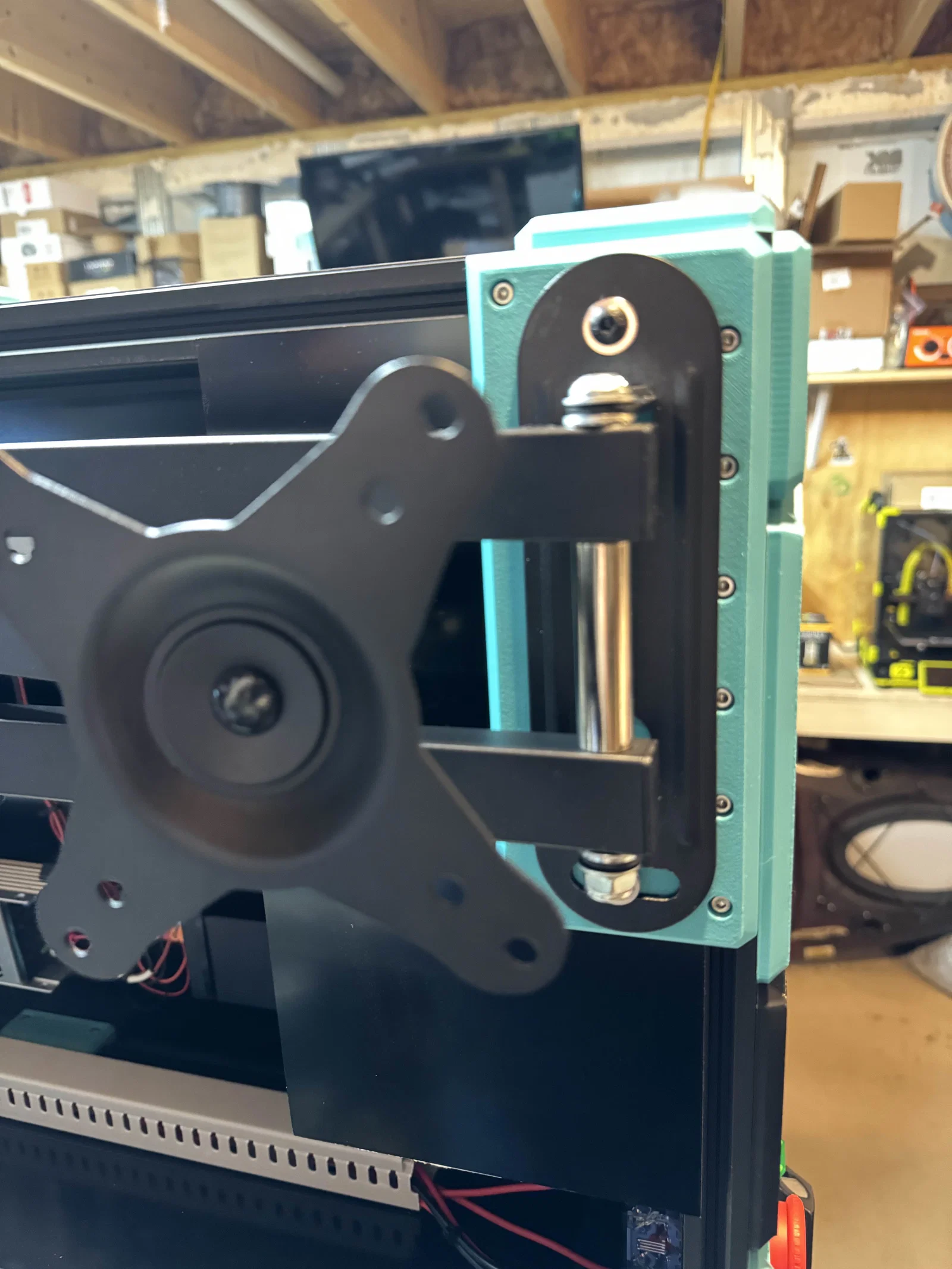

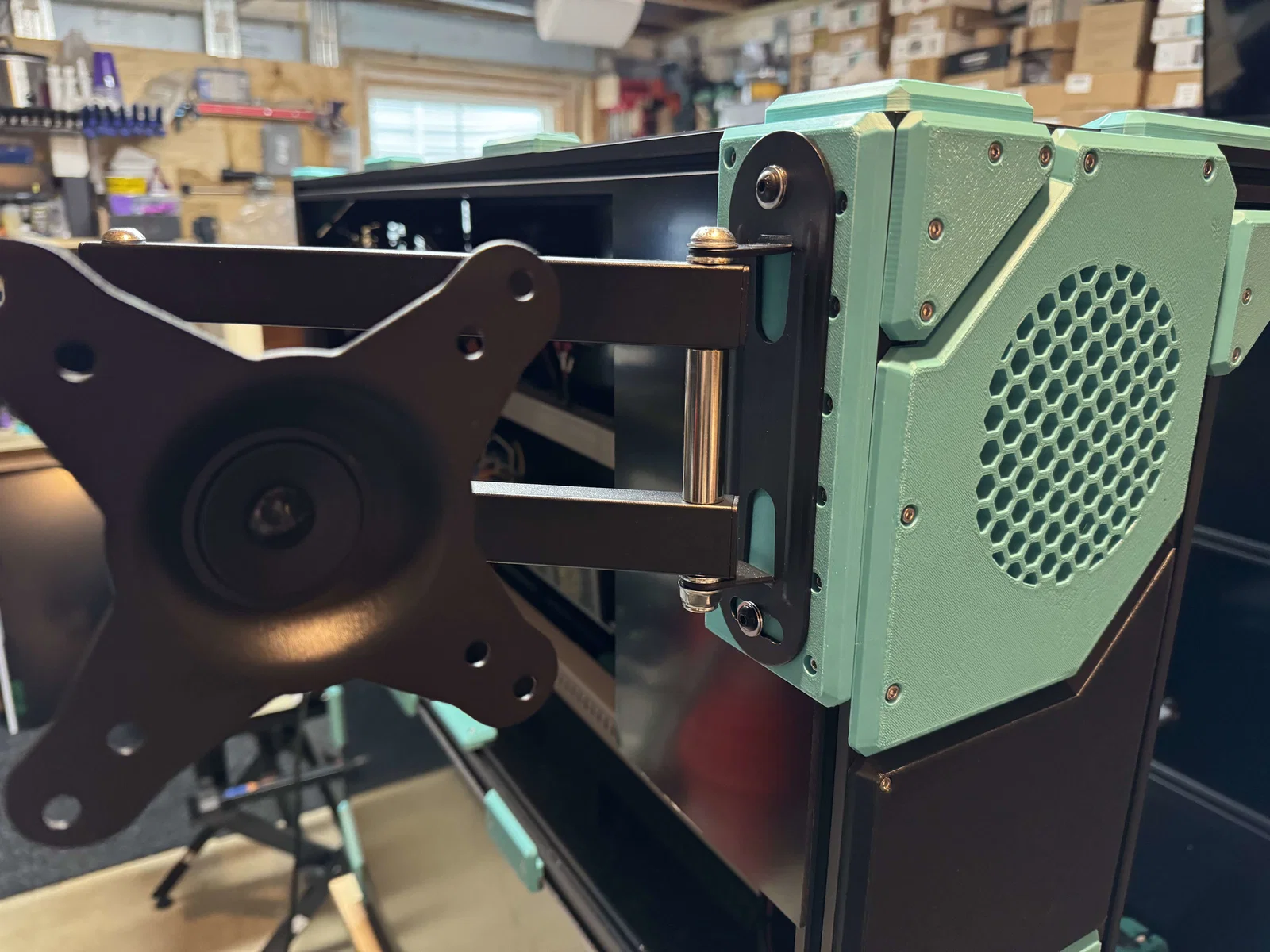

Thay thế một corner clip để bạn có chỗ gắn swing arm. Ngàm này có sẵn phần recess cho tấm panel nên bạn không cần chỉnh sửa setup hiện tại.

Khoảng cách lỗ cho các con M5 là 148mm tính theo tâm.

Mình dùng ngàm này trên Amazon https://www.amazon.com/dp/B00XUARRLW?ref=ppx_yo2ov_dt_b_product_details&th=1

Phần cứng cần có:

Qty 9 - Vít M3 x 10mm đầu lục giác chìm (socket head)

Qty 9 - Đai ốc M3 loại drop in hoặc hammer head

Qty 2 - Vít M5 x 12mm đầu socket hoặc button head

Qty 2 - Long đền M5

Qty 2 - Insert M5 x 9.5mm loại heat set

Cài đặt in (Print Settings):

Slice với Structural settings.

In 100% vì mình đã tính sẵn độ co rút.

Lắp ráp (Assembly):

Sau khi in chi tiết bằng ABS, ép 2 insert heat set M5 từ phía sau của ngàm. Sau đó gắn lên CASA bằng vít và đai ốc M3. Bạn có thể để hơi lỏng nếu cần đưa tấm panel vào đúng vị trí, rồi siết lại để cố định ngàm.

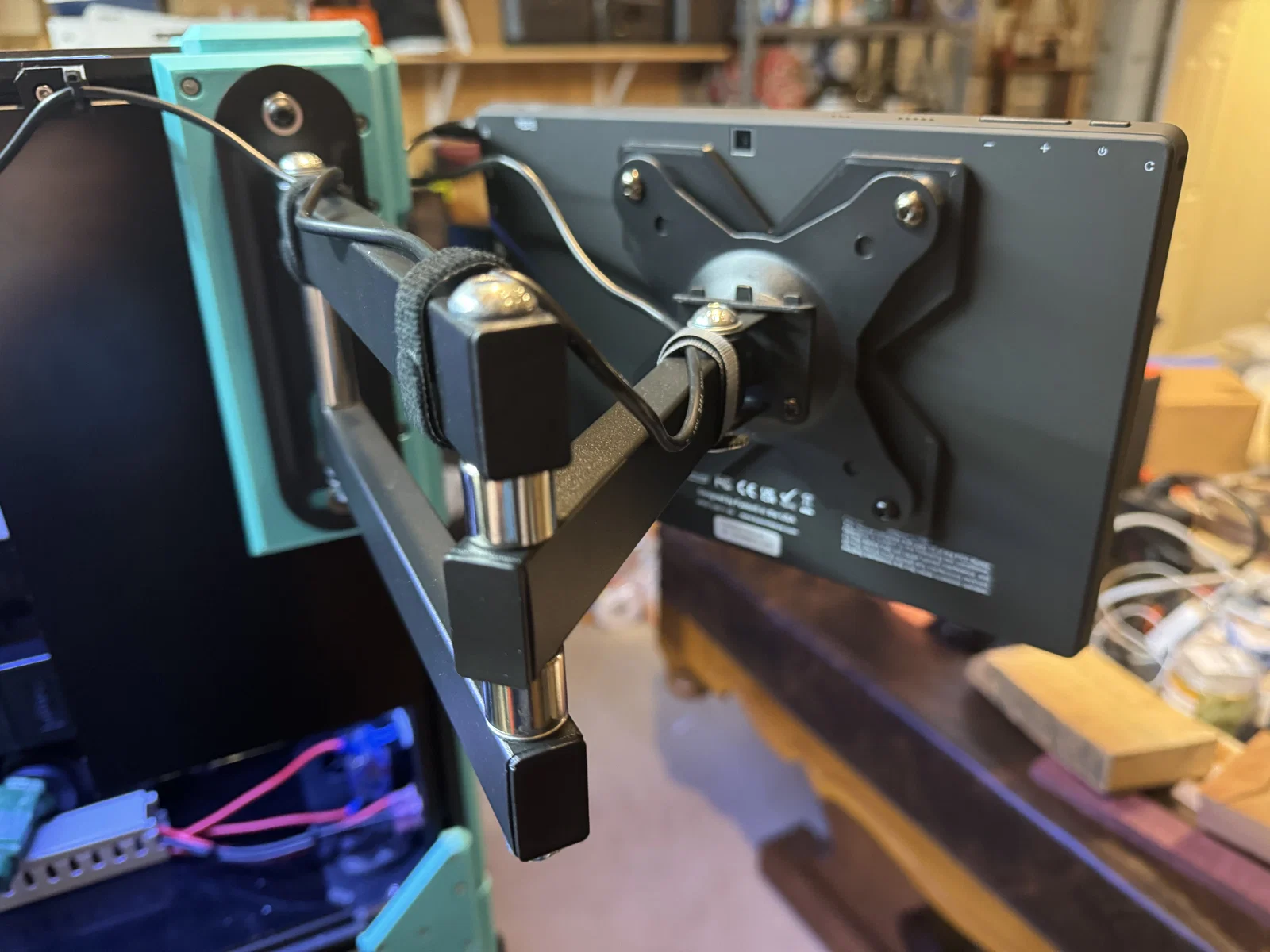

Dùng bulông M5 để gắn display mount và xài thôi!

Nếu cần, bạn cũng có thể dùng tablet mount này.
