Máy CNC vẽ in 3D dễ làm – Vẽ lên bánh, điện thoại, giấy, áo | Arduino GRBL Plotter

Nếu bạn thích dự án này thì nhớ bấm nút like ở phía trên nha. Việc đó giúp mình rất nhiều. Cảm ơn bạn. 😊

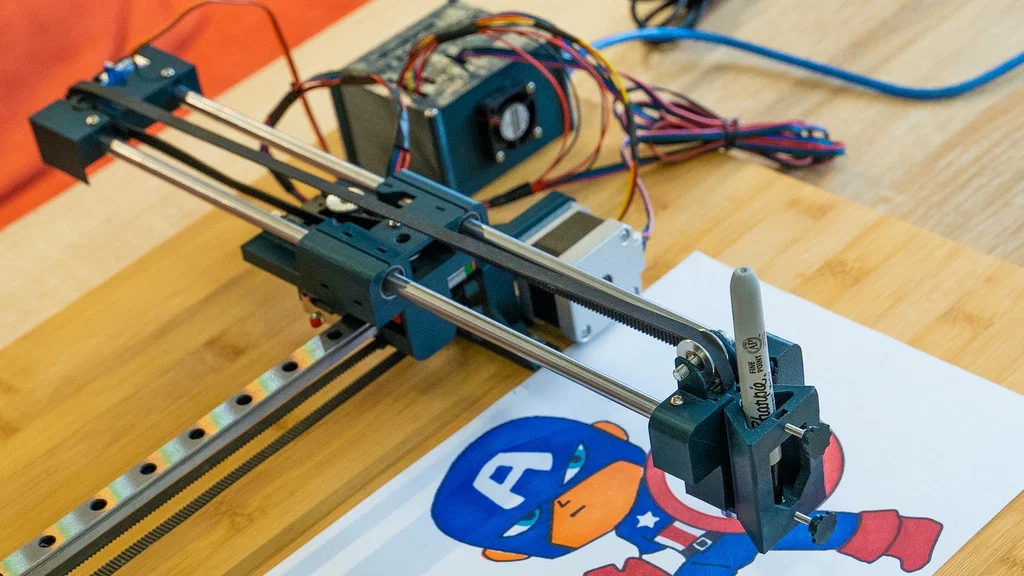

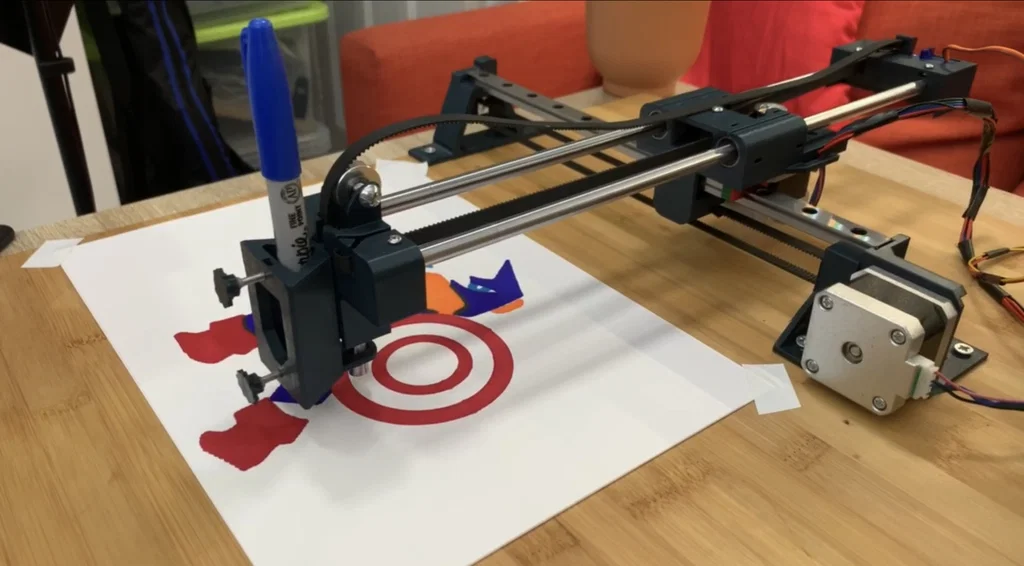

Cách làm một máy CNC vẽ đơn giản nhưng chất lượng cao để vẽ lên gần như mọi thứ. Mình sẽ hướng dẫn bạn từng bước để tự lắp một bộ, kèm đầy đủ các file bạn cần.

Mình có làm video hướng dẫn lắp ráp ở đây: https://youtu.be/XYqx5wg4oLU

Và một video khác nói chi tiết về phần mềm: https://youtu.be/8scKLHz77Lg

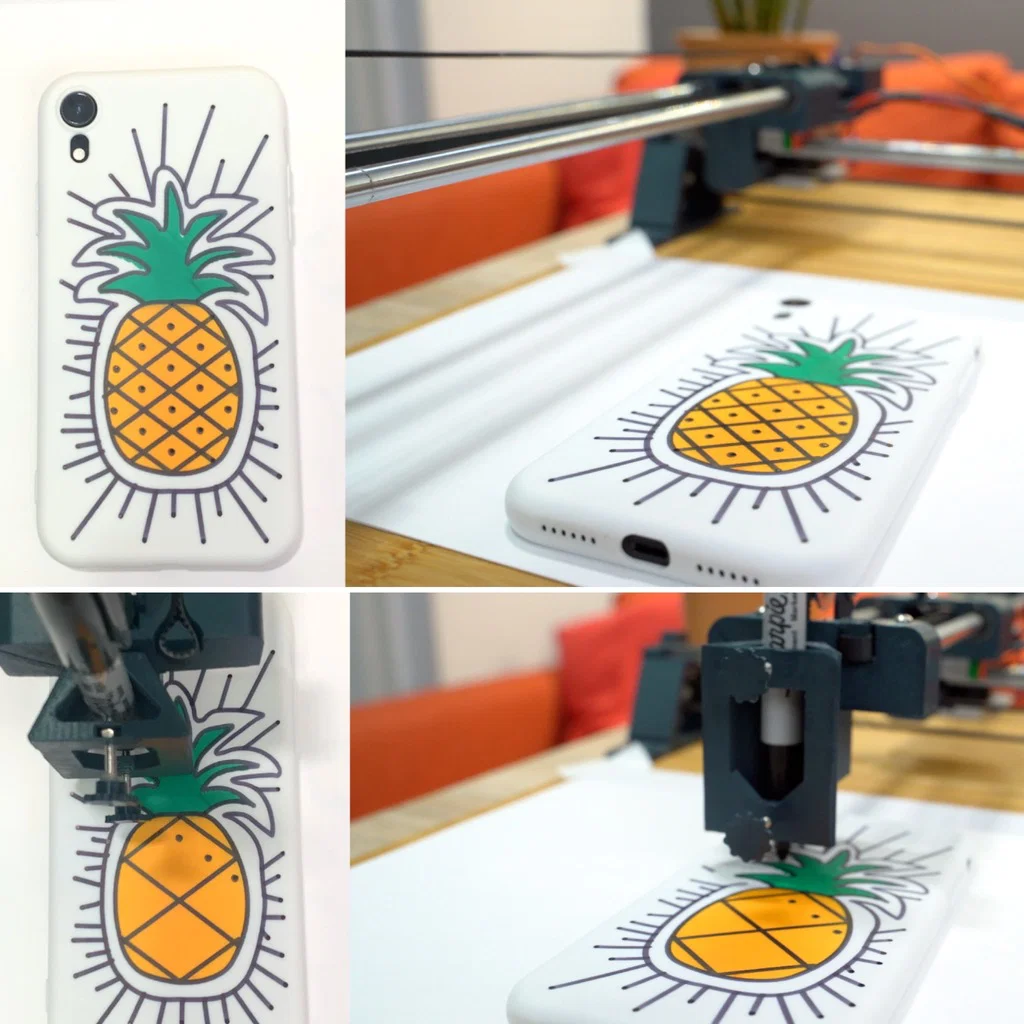

Dự án này chi phí tương đối thấp nhưng có thể tạo ra những bản vẽ rất chi tiết. Mình đã dùng nó để làm áo thun, trang trí bánh, các hình vẽ để tự tô màu (và cũng có vài cái nó tô giùm mình!). Bạn cũng có thể dùng để vẽ bản vẽ tỉ lệ, thiệp cưới, thiệp sinh nhật và Giáng Sinh, hay bất cứ thứ gì bạn nghĩ ra. :)

Một video thứ hai về việc upload code, tạo bản vẽ và gửi chúng sang máy sẽ có trong khoảng một tuần nữa. Bạn đăng ký kênh Youtube của mình để được thông báo khi video lên nhé.

(Mình cũng sẽ cập nhật trang Thingiverse này với link. Cảm ơn bạn đã chờ thêm vài ngày.)

Danh sách các món đồ dùng trong dự án này và nơi mua:

■ Linear Bearing 8 x15 x 45mm (x2): https://geni.us/LinearBearing45mm
■ Linear Bearing 8 x 15 x 25mm (x1): https://geni.us/LinearBearing25mm
■ Động cơ bước 12v Nema 17 (x2): https://geni.us/StepperMotor
■ GT2 Timing belt và pulleys: https://geni.us/TimingBelt5m
■ Micro servo (x1): https://geni.us/MicroServo
■ Elegoo Arduino Uno (x1): https://geni.us/ArduinoUno
■ Ốc, bu-lông và vít (xem danh sách bên dưới): https://geni.us/NutsAndBolts
■ Stepper drivers - TMC2208 (x2): https://geni.us/TMC2208
■ Công tắc hành trình (x2): https://geni.us/ContactSwitch
■ Arduino CNC Shield (x1): https://geni.us/ArduinoCNCShield
■ Quạt 30mm 5V (x1): https://geni.us/30mm5vFan
■ Ty thép mạ chrome 8mm (35cm x2 & 5.5cm x1): https://geni.us/8mmChromedSteelRod
■ Linear rail dài 30cm kèm block (x1): https://geni.us/LinearRail300mm
■ Dây điện: https://geni.us/22AWGWire
■ Nguồn 12v - 2A trở lên (x1): https://geni.us/12VPowerSupply2A
■ Bánh tỳ (Idler Wheel) 6mm - lỗ 3mm (1): https://geni.us/6mmIdlerWheel3mmBore
■ Tấm gỗ để gắn dự án, tối thiểu 36x42cm (mình dùng thớt Ikea ‘LÄMPLIG’)

Các loại ốc, bu-lông và vít cần dùng:
■ M5 x 25mm (x2)
■ M3 x 18 (x3)
■ M3 x 12 (x2)
■ M3 x10 (x3)
■ M3 x 6 (X14)
■ Tán M3 (x9)
■ Tán M5 (x1)
■ Vít gỗ ngắn (x8)

Đây là vài món dụng cụ mình hay dùng và có thể recommend:
■ Súng bắn keo chạy pin: http://geni.us/BoschBatteryGlueGun
■ Bosch Bit Driver: https://geni.us/Bosch-Screwdriver

\==========

Code có thể tải ở đây:
https://github.com/DIY-Machines/CNC-DrawingMachine

https://diymachines.co.uk/

Các file bản vẽ mình tạo để dùng với máy:
https://geni.us/EtsyCNCDrawingFiles

Inkscape 0.48.5 cho Windows:
https://inkscape.org/release/inkscape-0.48/?latest=1

\==========
