Bộ giá đỡ thiết bị UWR (UWR equipment holders)
Bộ bracket/móc cho thiết bị Underwater Rugby: kệ để bóng dùng 2 ống inox 22mm, giá giữ T-bolt M16 cho rổ, và móc treo ống tín hiệu trọng tài. Thông số lỗ/độ dày và gợi ý in PLA kèm theo.
Mô tả
Mình có thiết kế vài món nâng cấp cho cái thùng đựng toàn bộ đồ UWR của đội.

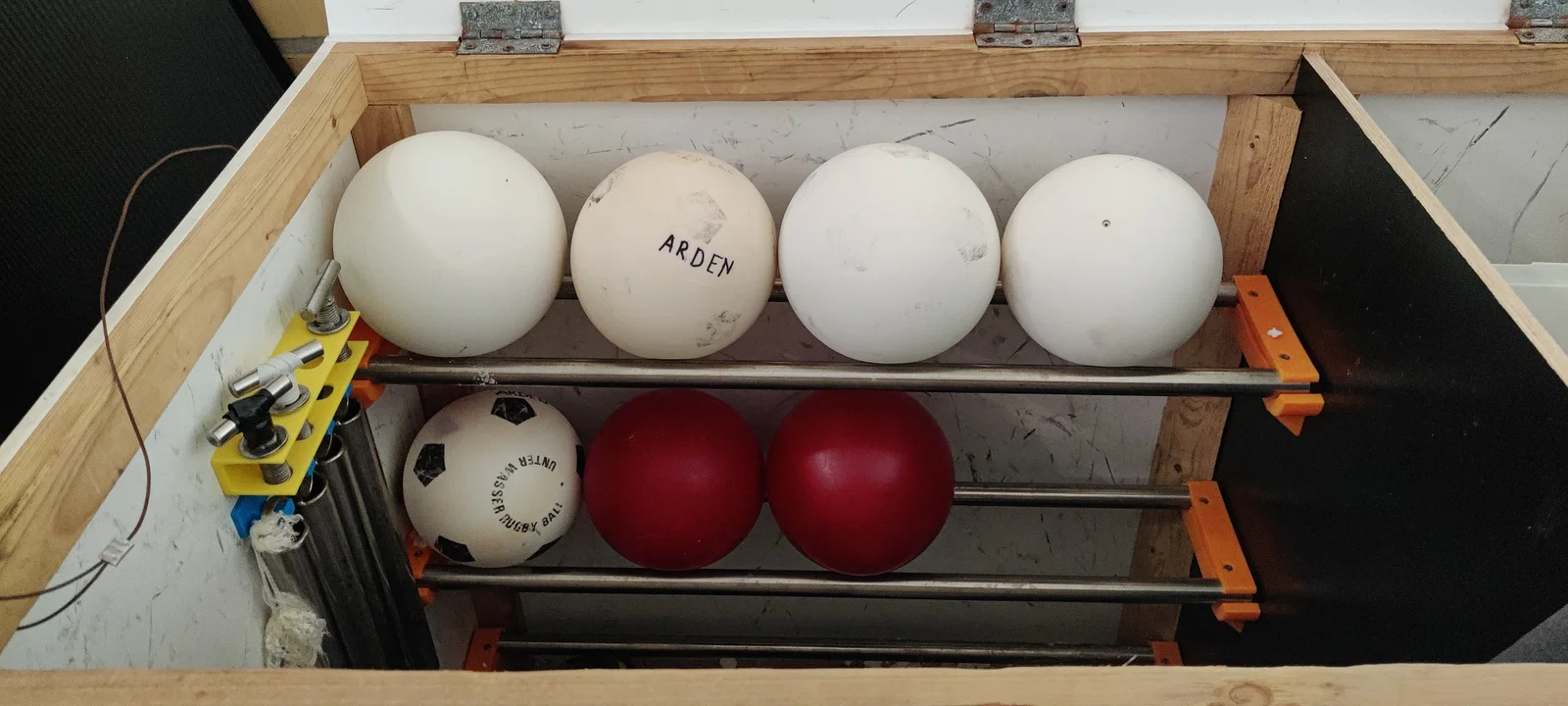

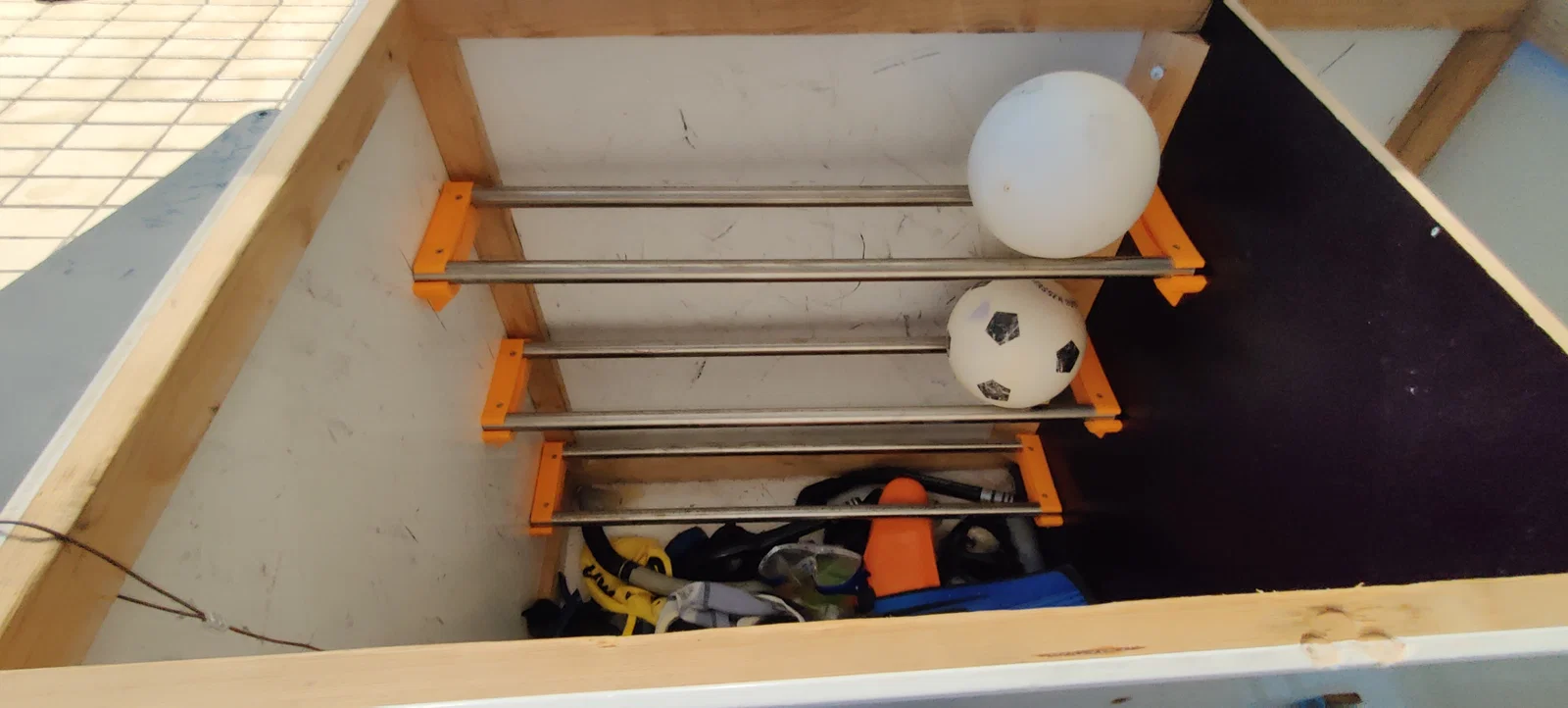

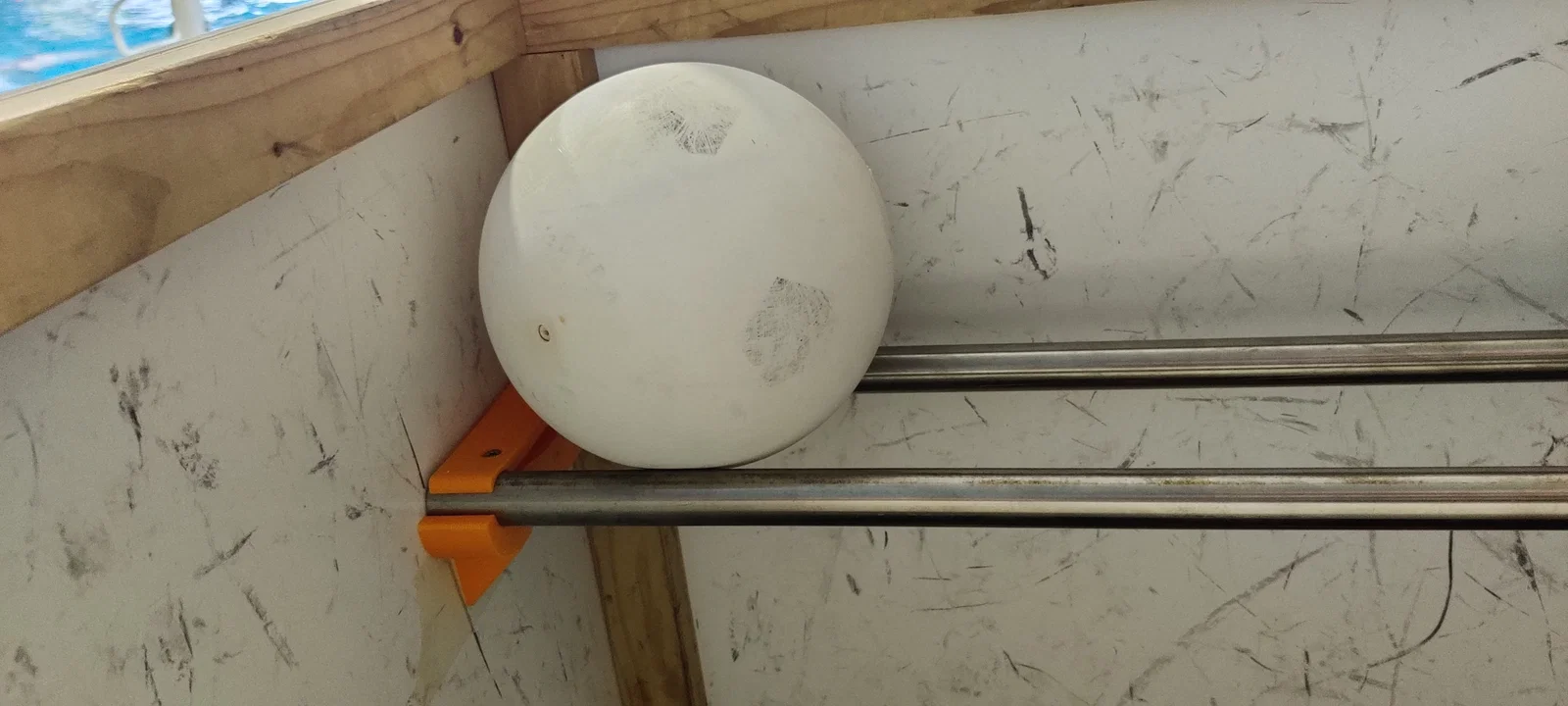

Kệ để bóng
Mình làm các bracket kẹp 2 ống inox 22mm, dùng như một cái kệ để đặt bóng UWR trong thùng đồ.
Trong file .3mf mình có thêm perimeter quanh các lỗ. Lỗ ø3mm, mình dùng vít ngoài trời 3,5x30mm.
In PLA với layer height 0.3, 3 perimeters, 10% Grid infill.

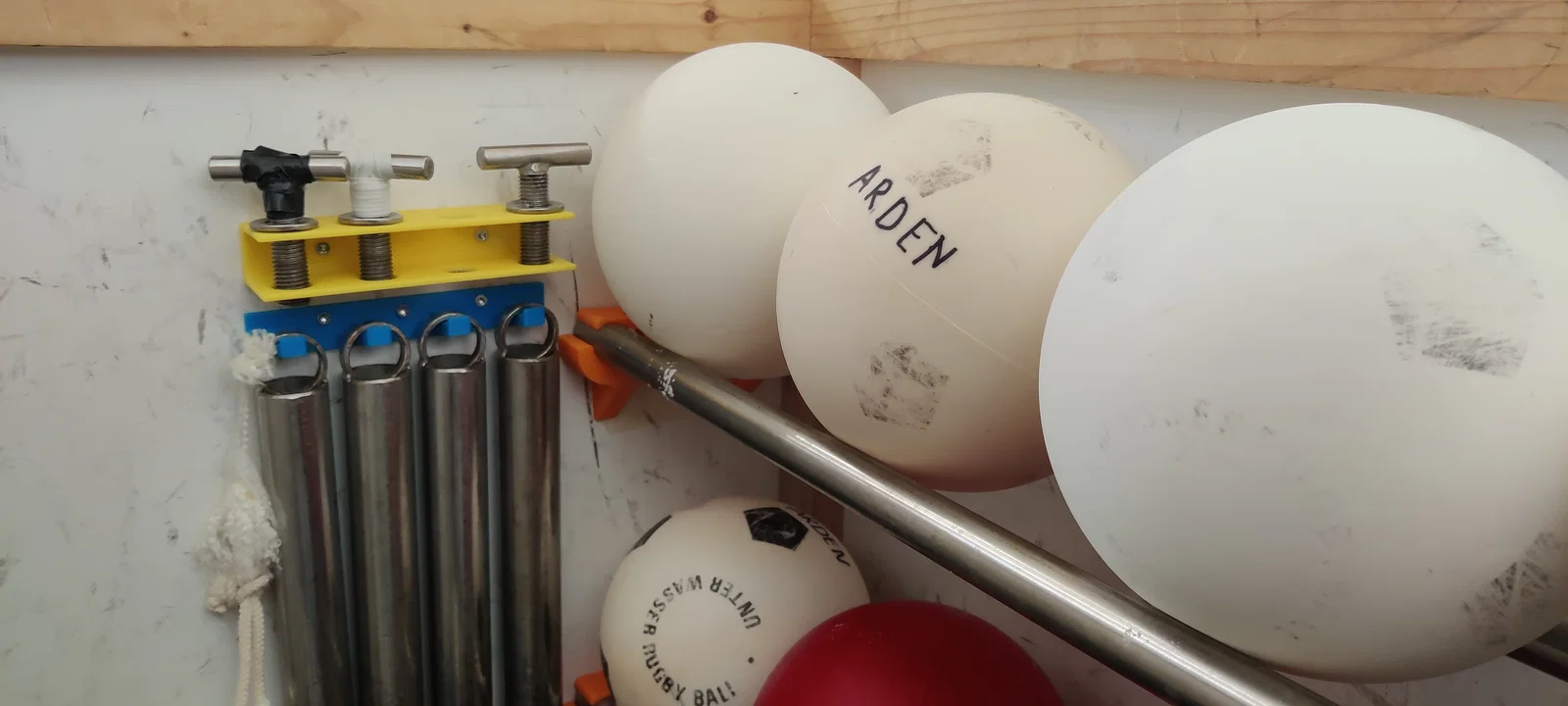

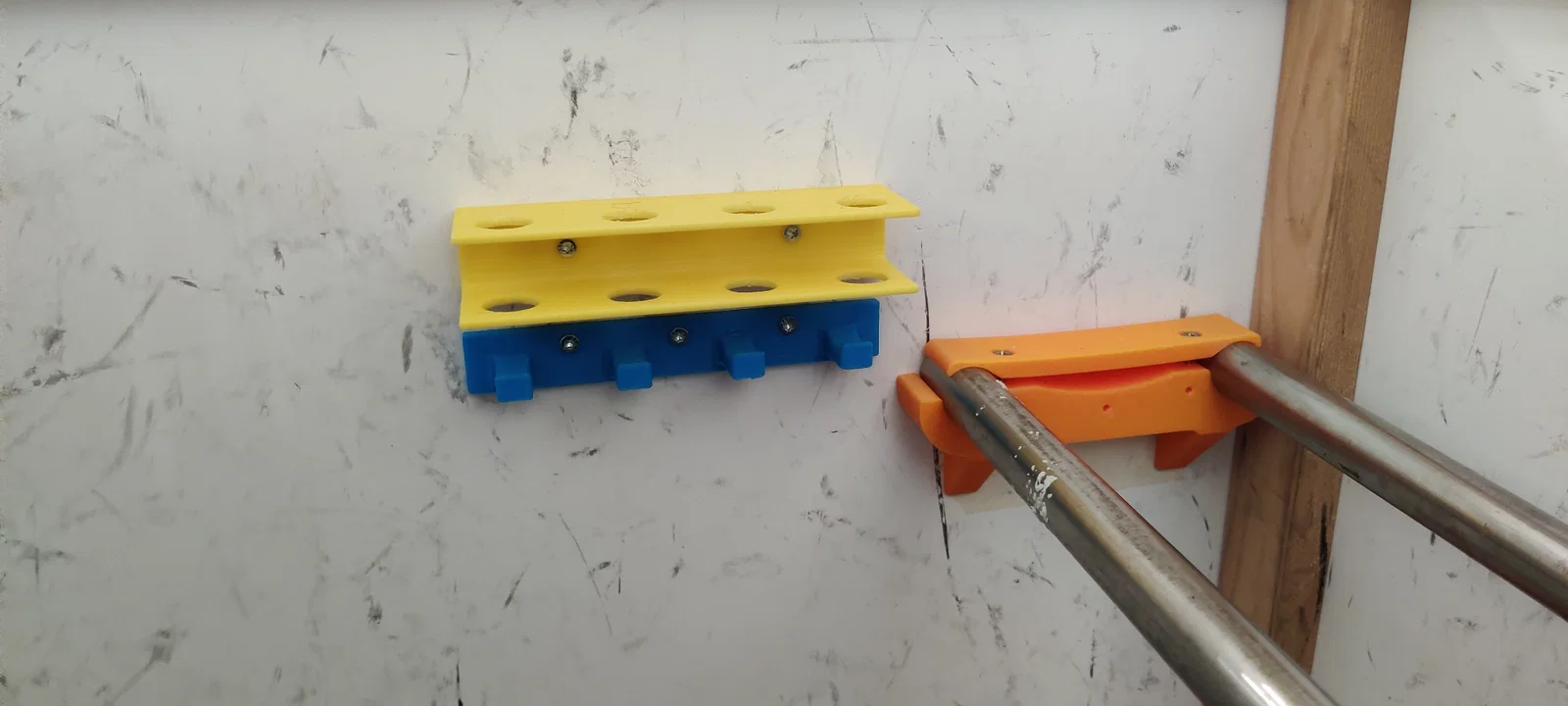

Giá giữ bu-lông rổ (Basket bolt holder)
Cái rổ được cố định xuống đáy hồ bằng T-bolt M16 tự chế.
4 lỗ ø19mm, cách nhau 40mm, tấm lưng (backplate) dày 6mm, lỗ bắt vít ø4.6mm.
In PLA với layer height 0.3, 3 perimeters, 15% Grid infill.
Móc treo ống tín hiệu của trọng tài
Mình làm vài cái móc để giữ ống inox.
In PLA với layer height 0.3, 3 perimeters, 15% Grid infill, brim 3mm + support.
Backplate dày 5mm, móc dài 22mm, lỗ bắt vít 4.6mm.
Giải thích UWR (UnderWaterRugby):
YT: PlaySport - Underwater Rugby
YT: The Straits Times - Breathless magic with underwater rugby
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
