Robot WWR Armstrong

Đây không phải là mẫu snap-fit hay mẫu có thể tạo dáng (posable). In các chi tiết này sẽ giúp bạn dựng một mô hình tĩnh theo tư thế bạn tự chọn.

Design

Mình cố gắng dùng các mối nối kiểu peg-and-hole ở những chỗ hợp lý, còn lại thì chỉ cần dán keo cố định. Dung sai (tolerances) khoảng 0.2–0.3 mm. Mình cũng thử xoay/hướng các chi tiết trên bàn in để giảm nhu cầu supports, nhưng vẫn sẽ cần support ở một số chỗ. Bạn tùy tình huống mà cân nhắc. Việc lắp ráp chủ yếu dựa vào cảm quan và kinh nghiệm. Vui lòng xem các hình ví dụ để làm hướng dẫn. Khi lắp hoàn chỉnh, mô hình ở scale hiện tại sẽ cao xấp xỉ dưới 20 cm.

Parts Notes

• Arms: mỗi tay có thể dùng làm trái hoặc phải; phần bắp tay dán trực tiếp vào khớp cầu vai (shoulder ball joint); xem hình lắp ráp
• Body: gồm 2 phần: chỉ cần dán lại với nhau
• Dome: dán trực tiếp lên đầu (head) sau khi gắn mắt (eye) vào đúng vị trí
• Exhaust port: dán trực tiếp vào hõm phía trước của phần thân dưới (lower body)
• Eye: gồm 2 phần: chỉ cần dán lại với nhau
• Feet: nên in với infill khá cao vì phần cổ chân mỏng phải chịu trọng lượng của mô hình
• Fuel tank: dán trực tiếp vào thân (body) ở hai bên của exhaust port
• Hands: các ngón quá nhỏ nên khó in được, vì vậy mình cắt một dải styrene rộng 5mm, dày 1.5mm để làm các đốt ngón tay rồi dán vào theo vị trí mong muốn; xem hình lắp ráp;
• Head: gồm 2 phần: chỉ cần dán lại với nhau

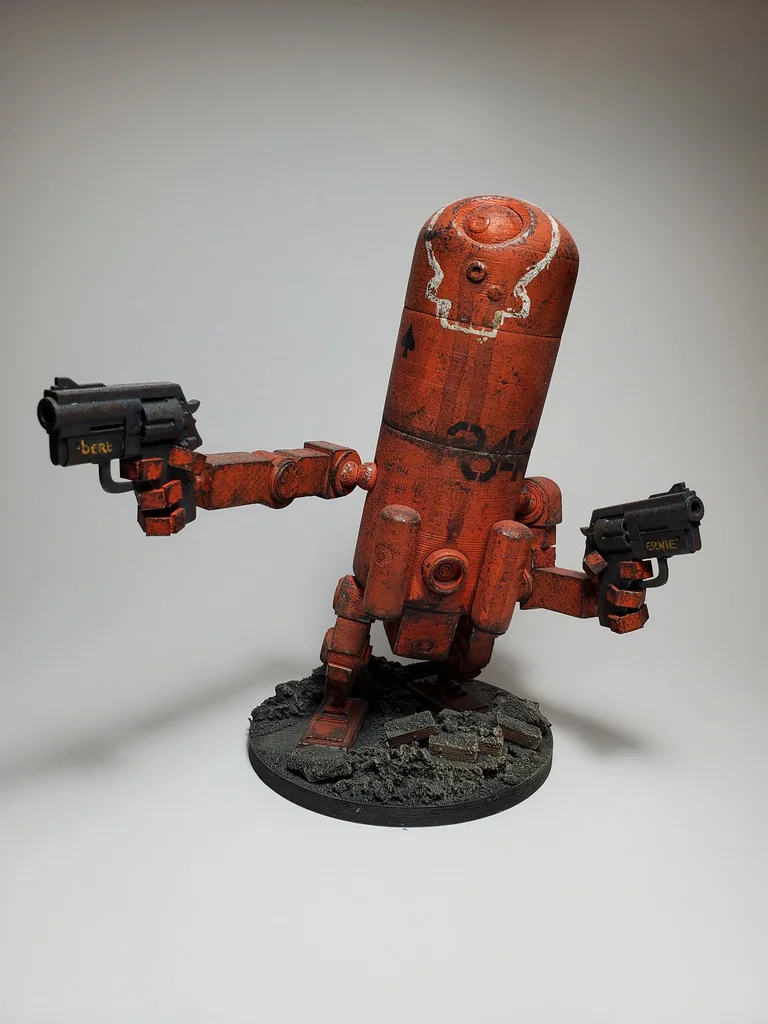

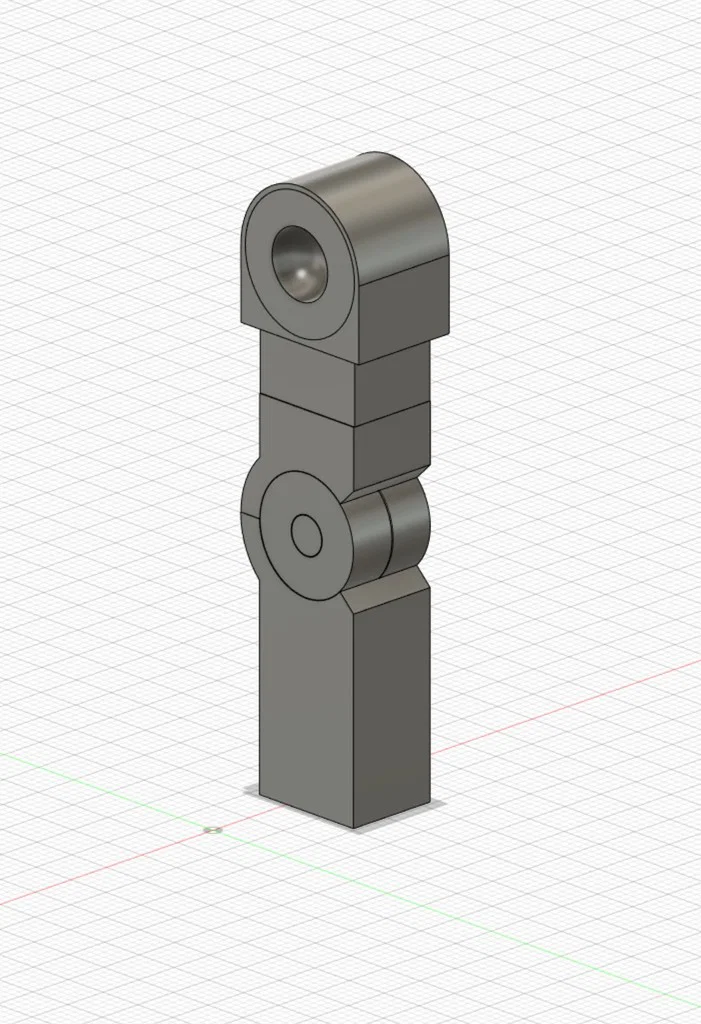

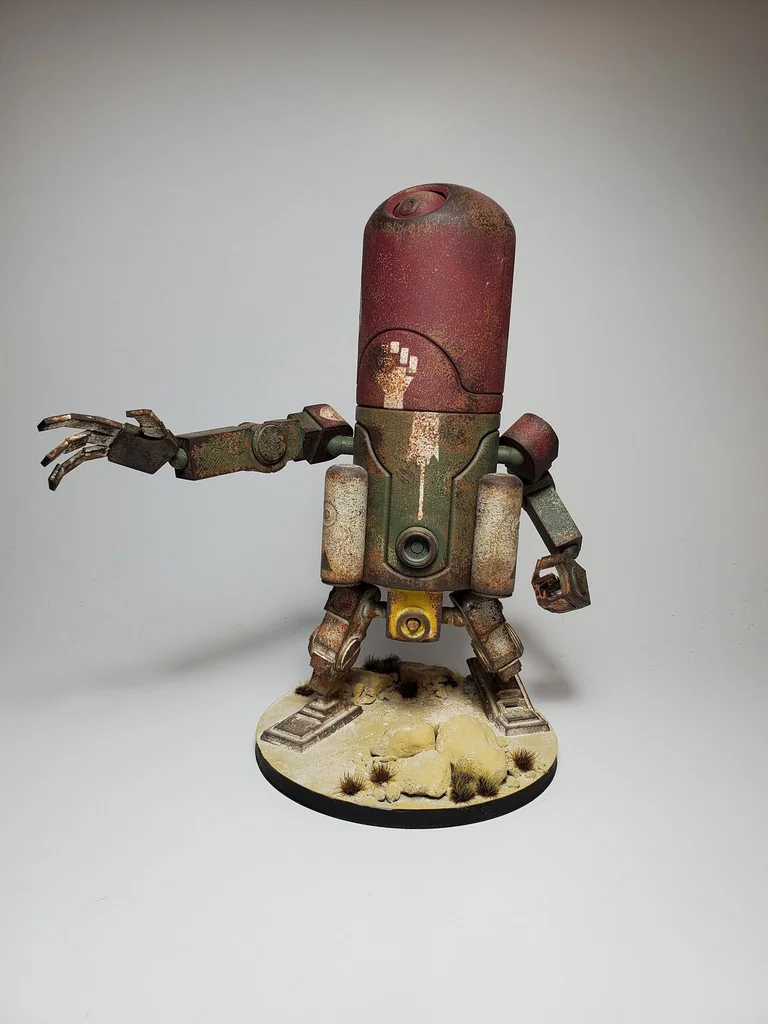

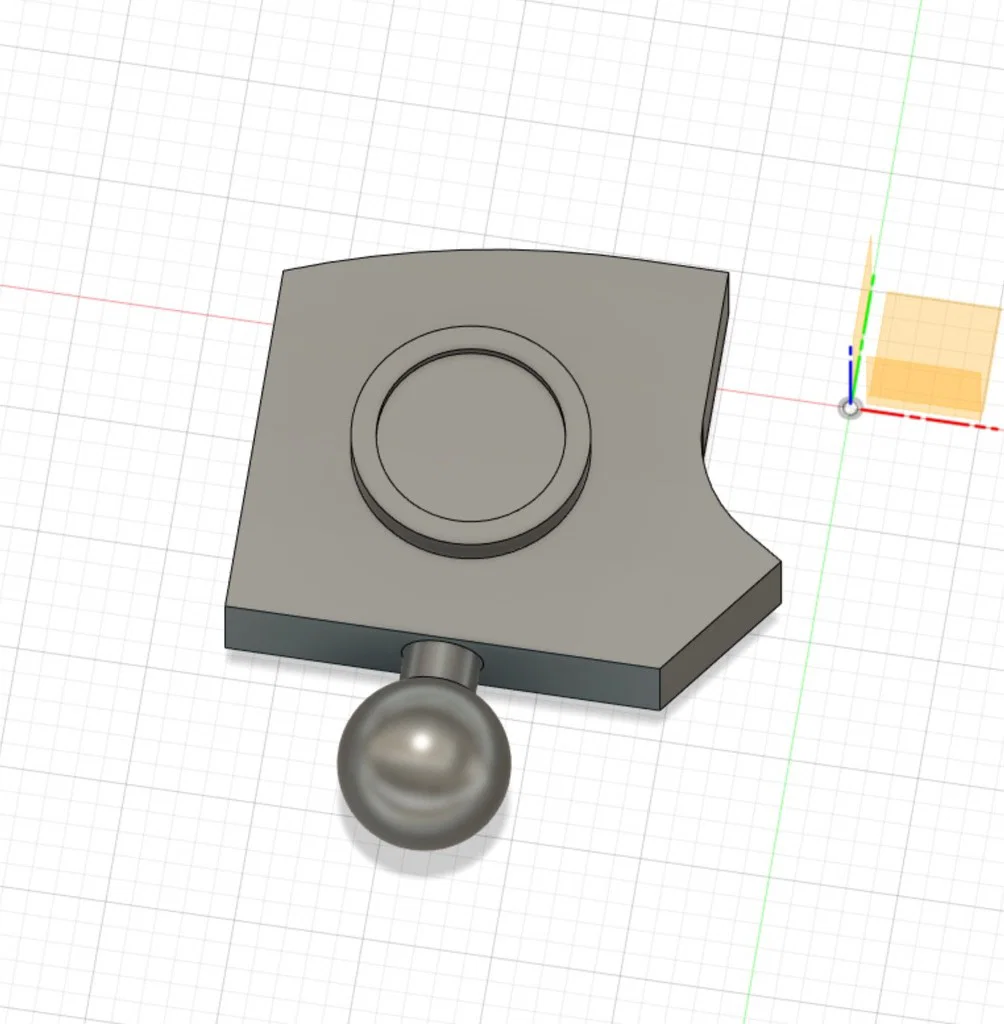

• Hip/shoulder joints: cần cắt ra khỏi bệ support; hai đầu hình trụ (cylinder ends) sẽ dán vào thân, còn đầu khớp cầu (ball ends) sẽ dán vào ổ khớp vai và hông
• Joint covers: cần tổng cộng 12 cái (2 cho vai, 4 cho khuỷu tay, 2 cho hông và 4 cho đầu gối)
• Legs: mỗi chân có thể dùng làm trái hoặc phải; phần hông dán trực tiếp vào phần đùi/trên gối; xem hình lắp ráp
• Pelvis: xem hình lắp ráp
• Revolver: mình in bằng resin, nhưng nếu in FDM thì tốt nhất nên chẻ mẫu theo đường giữa nòng súng (barrel) và đặt mỗi nửa nằm phẳng trên bàn in
