Cân thông minh cho Home Assistant

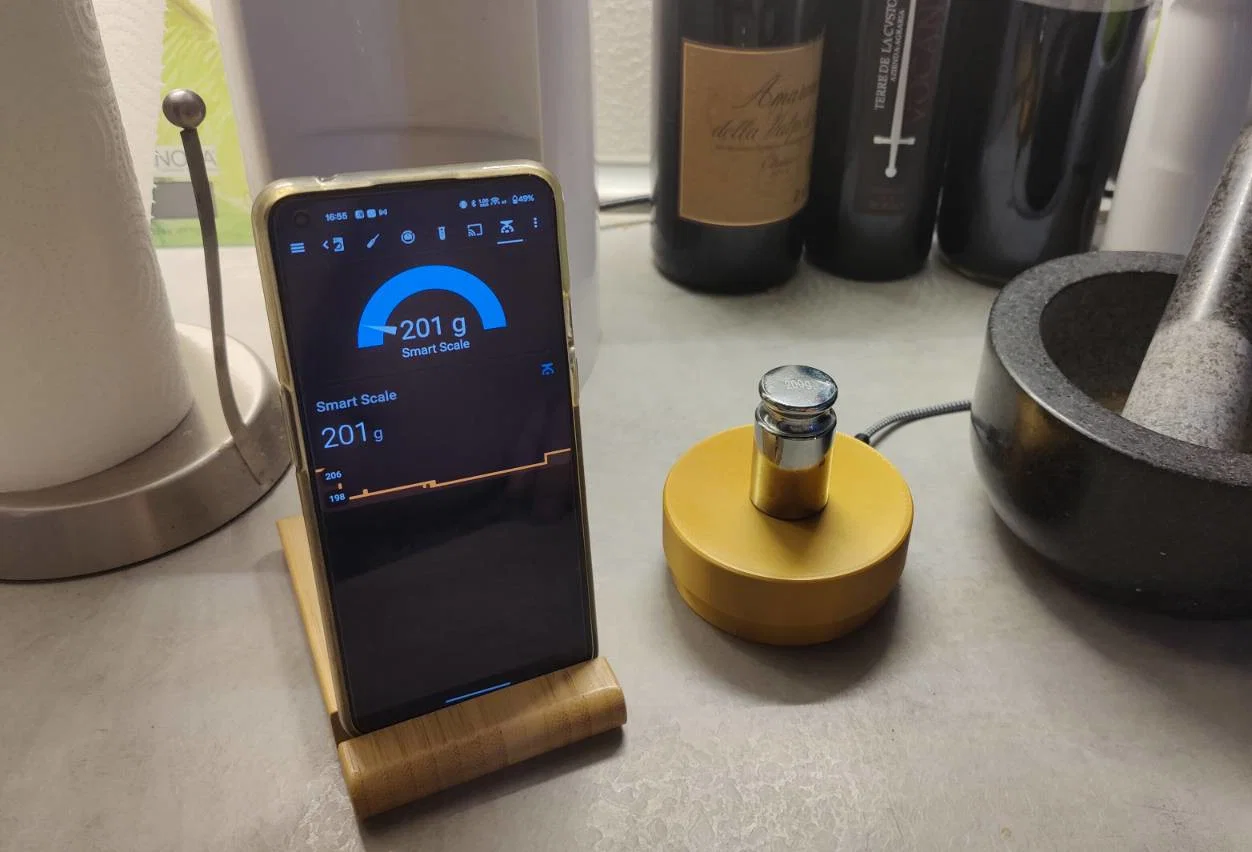

Mẫu này giúp bạn tự làm một cái cân thông minh có kết nối. Nó sẽ gửi (report) cân nặng đang đo được về Home Assistant.

Ngoài Home Assistant ra, bạn cũng có thể tự viết sketch trong Arduino để gửi hoặc hiển thị cân nặng ở bất kỳ nơi nào bạn muốn.

BOM (và giá ước tính)

ESP32-C3 Super Mini

€1.93

HX711 load cell amplifier

€0.61

Load cell 75×12.7×12.7 mm, có các mức tải từ 1 đến 20 kg

€1.71

Cáp USB-C và bộ nguồn

€2.03

2 × vít lục giác M4×8-12, DIN912 hoặc tương đương

€0.08

2 × vít lục giác M3×20, DIN912 hoặc tương đương

€0.08

2 × ê-cu M3

€0.08

76 g nhựa PLA, nếu in 100% infill

€1.09

Tổng chi phí ước tính

€7.63

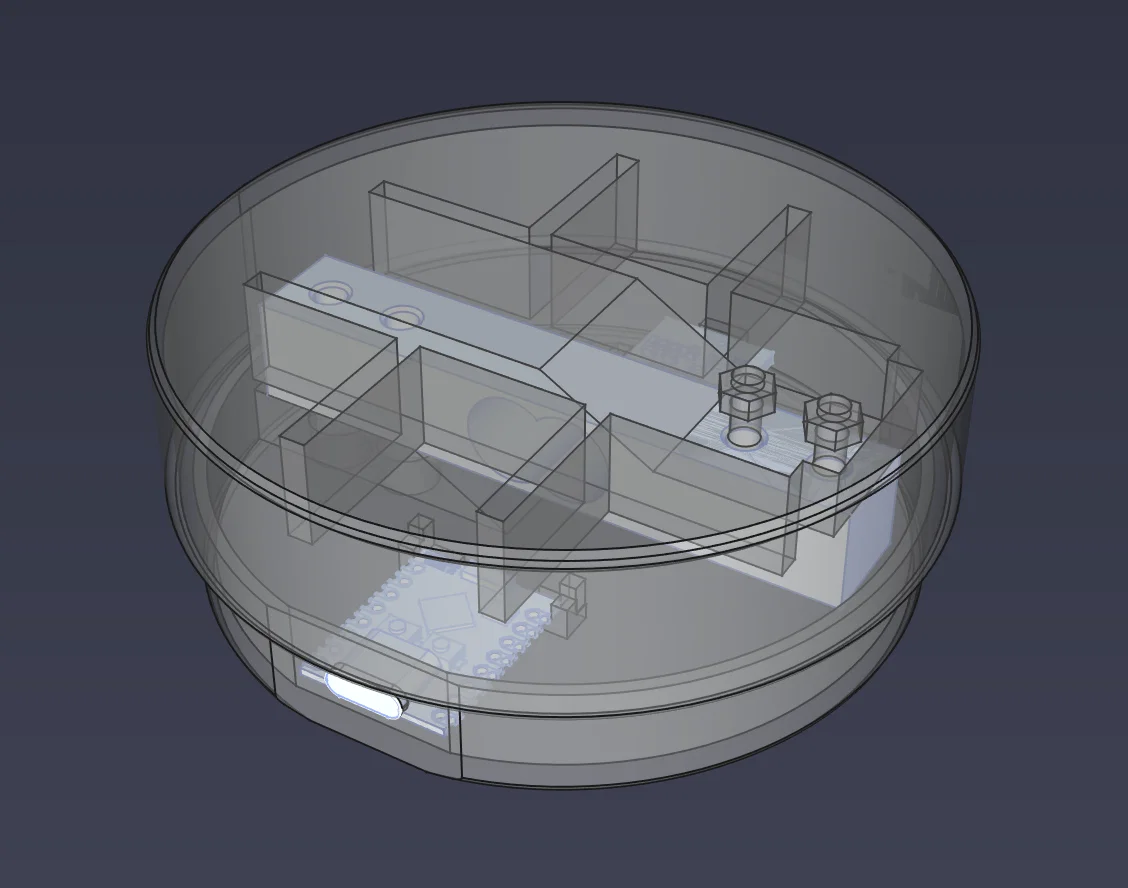

Trong trường hợp bạn dùng MCU khác, hoặc module HX711 của bạn có footprint khác, mình cũng có kèm theo file nguồn FreeCAD.

Hãy tạm dừng in phần top ở mức 6.80 mm (ngay trước lớp mà các ê-cu được chôn bên trong bị phủ kín) rồi đặt vào 2 × ê-cu M3.

Bắt load cell vào phần top trước (bằng vít M3×20), rồi bắt tiếp xuống phần bottom (bằng vít M4×8-12).

Mình cũng đính kèm một file YAML mẫu cho cấu hình ESPHome của bạn. Xem tài liệu tại đây để biết chi tiết.
