Giá đỡ CD đôi module cho kệ IVAR (IVAR Modular Dual CD Rack Holder)

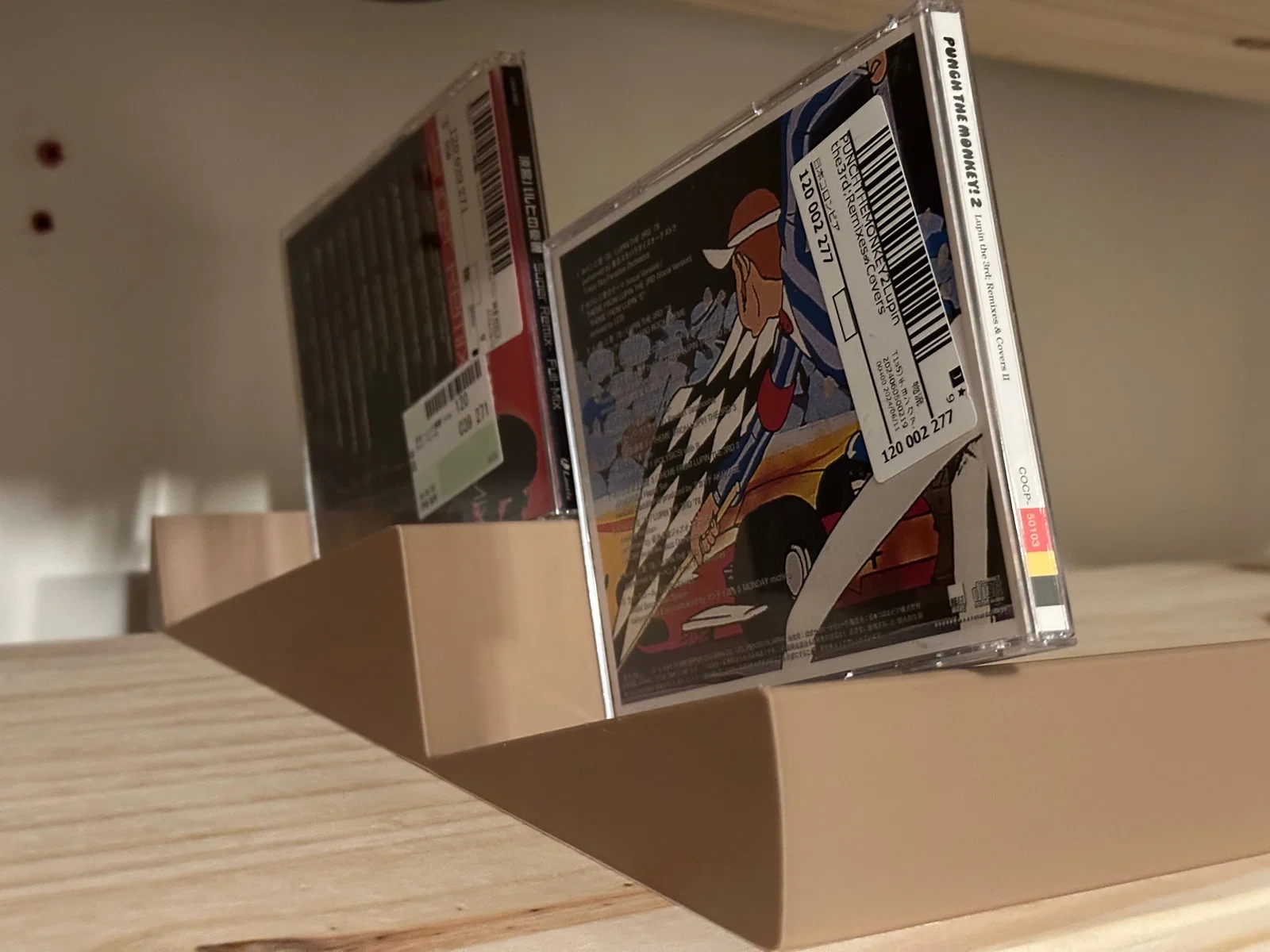

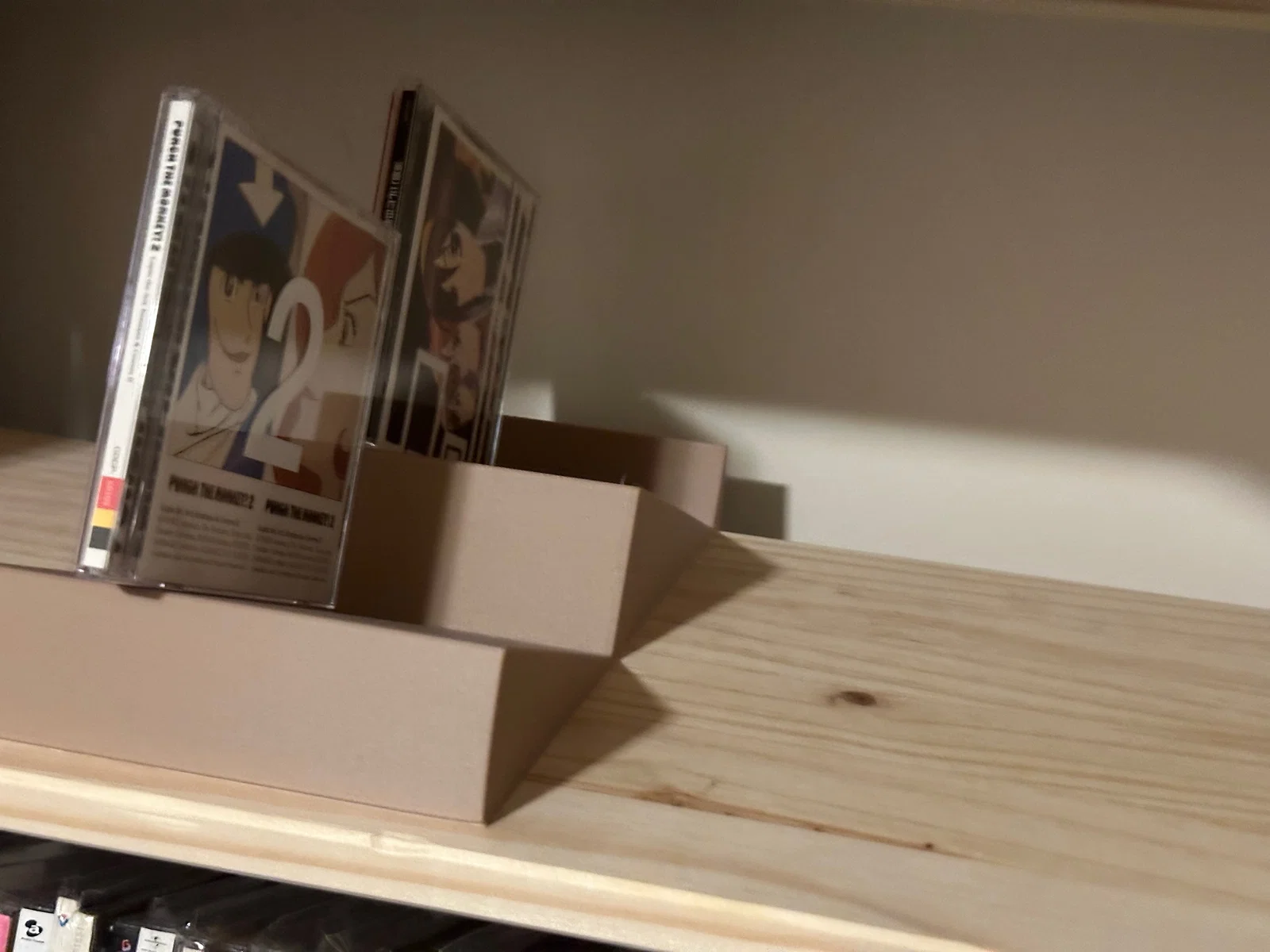

Mình rất thích hệ kệ IVAR, nhưng mình muốn có cách gọn gàng hơn để cất CD trên đó. Trước giờ mình thấy hơi phí chỗ: chỉ đặt vài đĩa lên kệ rồi đẩy sát ra phía sau. Vậy nên mình quyết định thiết kế một hệ lưu trữ riêng. Mình muốn tận dụng chiều sâu của kệ để xếp được 2 hàng CD, đồng thời vẫn nhìn/đọc được mình đang lấy CD nào. Mình xoay các đĩa để phần nhãn nằm nghiêng một góc, giúp dễ đọc cả hàng phía sau lẫn hàng phía trước. Tùy vào khoảng hở giữa các tầng kệ, bạn có thể vẫn với tay lấy được CD ở hàng sau.

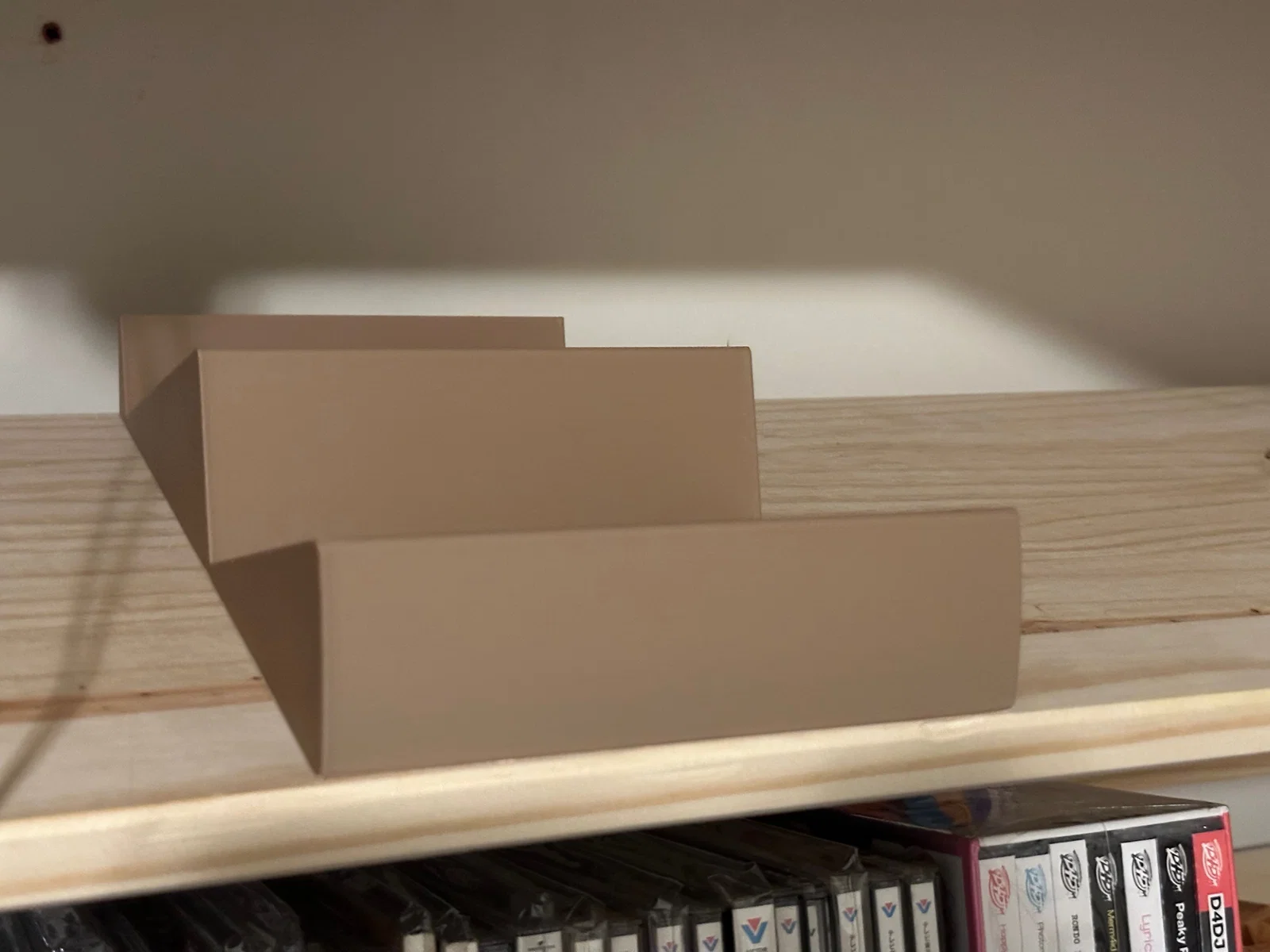

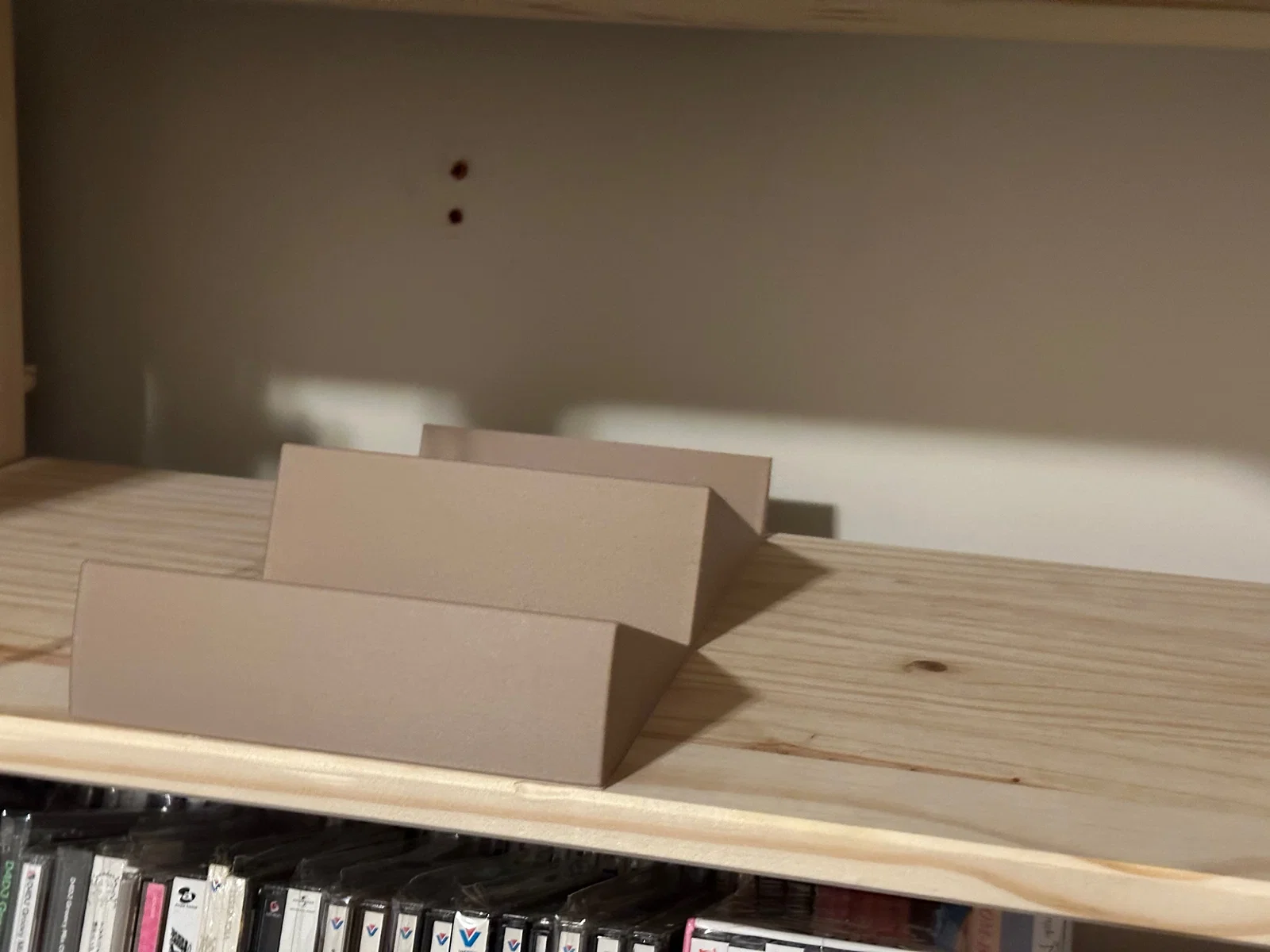

Mỗi miếng Rack chứa khoảng 12 CD tiêu chuẩn mỗi hàng, tổng cộng 24 CD. Bạn có thể ghép thêm các section cạnh nhau để tăng bề ngang. Mình cũng làm thêm miếng End để giữ CD không bị xê dịch. Bộ cd rack có 2 cấu hình: Normal và Low Profile. Bản Normal được thiết kế để đỡ CD chắc hơn, để bạn nhét sát cũng ít bị ngã. Bản Low Profile giảm bớt phần đỡ hai bên để tổng thể thấp gọn hơn, kiểu “nhường spotlight” cho CD.

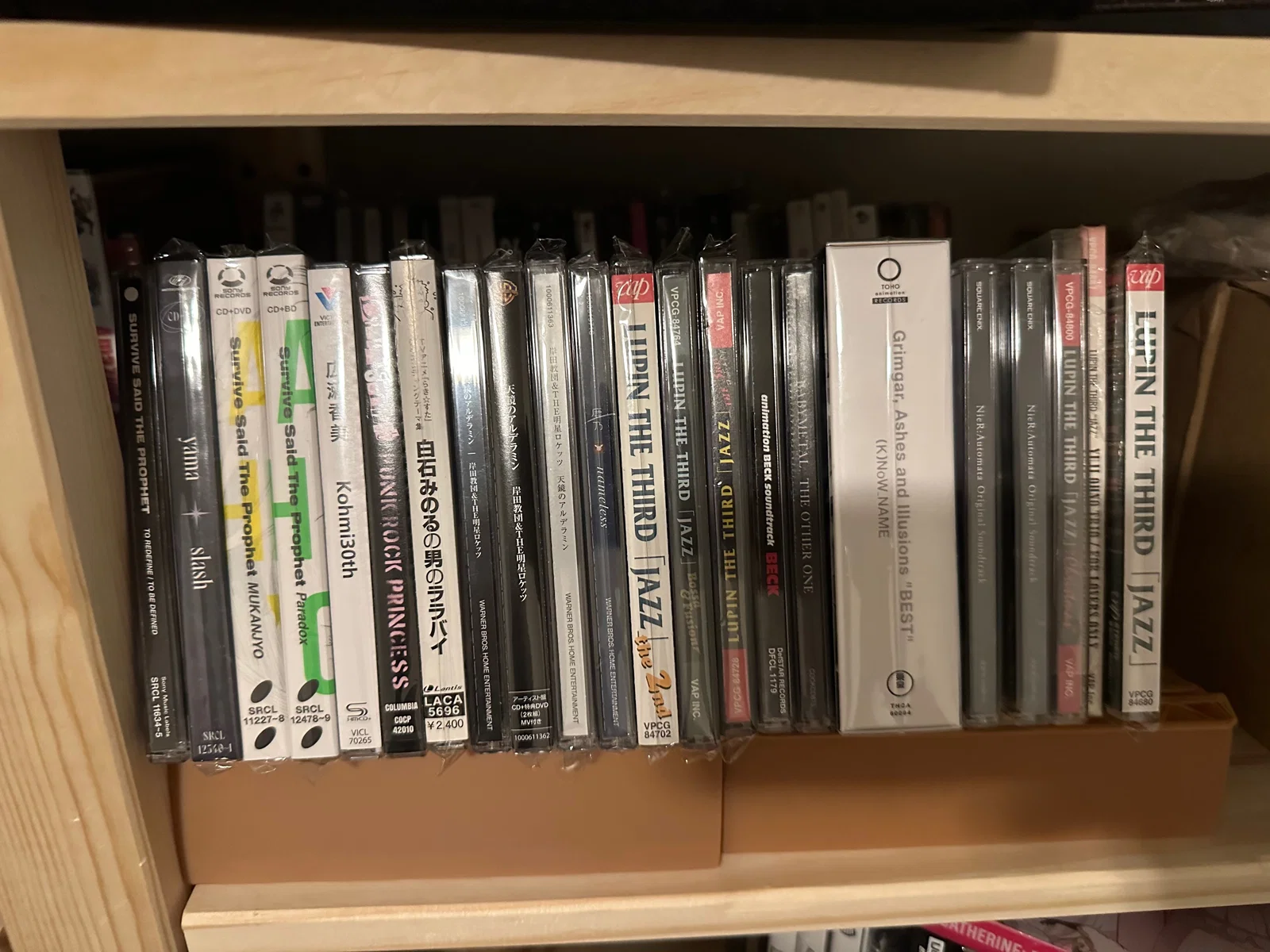

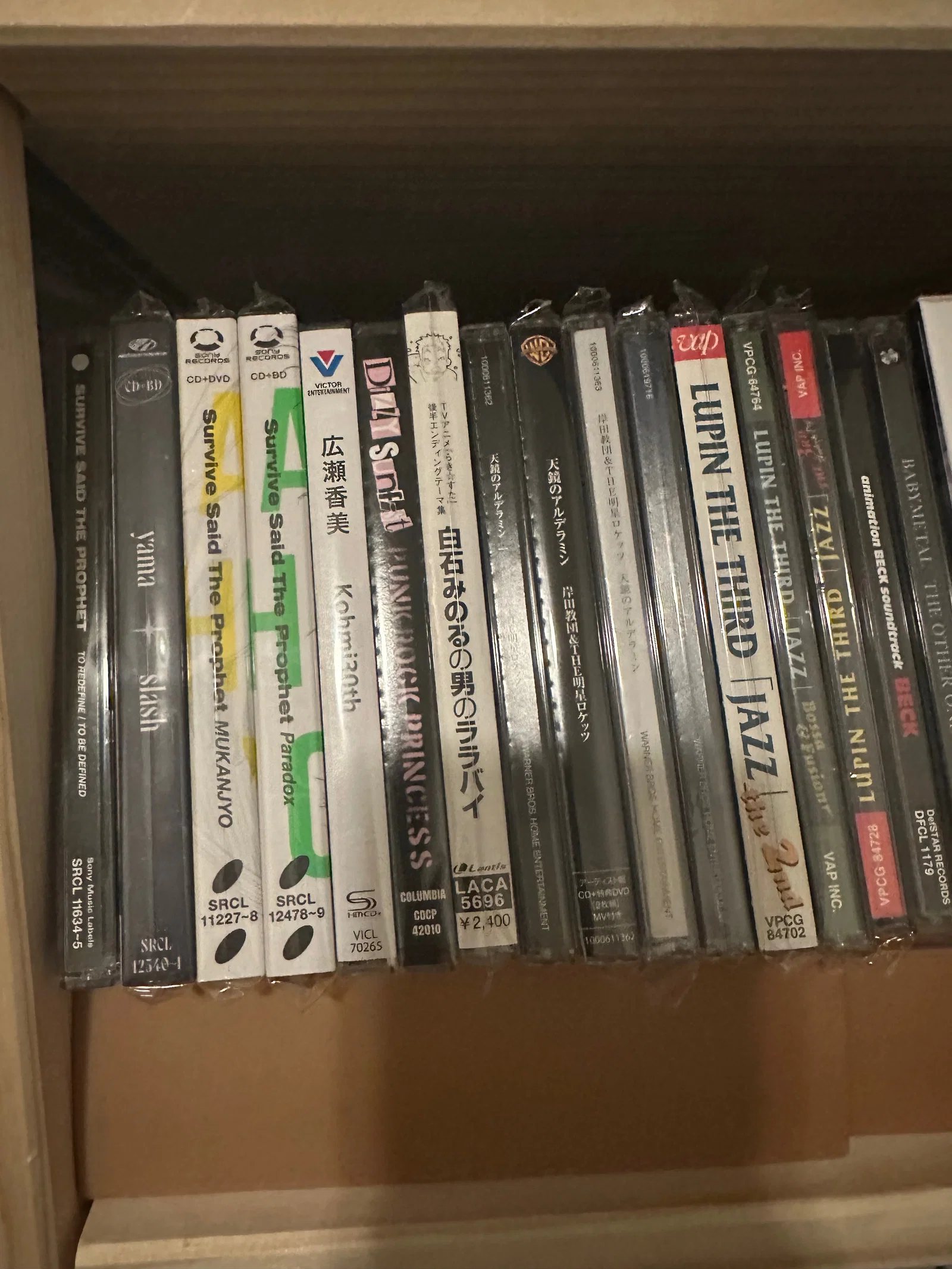

Nếu bạn muốn lấp đầy nguyên một tầng kệ IVAR bằng CD Rack Holder, bạn sẽ cần in:

1 - Left End piece

1 - Right End piece

3 - Middle pieces (IVAR CD RACK Holder)

1 - Mini Slice.

*Please Note* Mẫu này được thiết kế cho kệ IVAR sâu 11 ¾". Nếu dùng kệ sâu 19 5/8" thì sẽ dư khoảng trống. Nếu có nhu cầu nhiều, mình sẽ làm thêm phiên bản cho kệ sâu hơn.

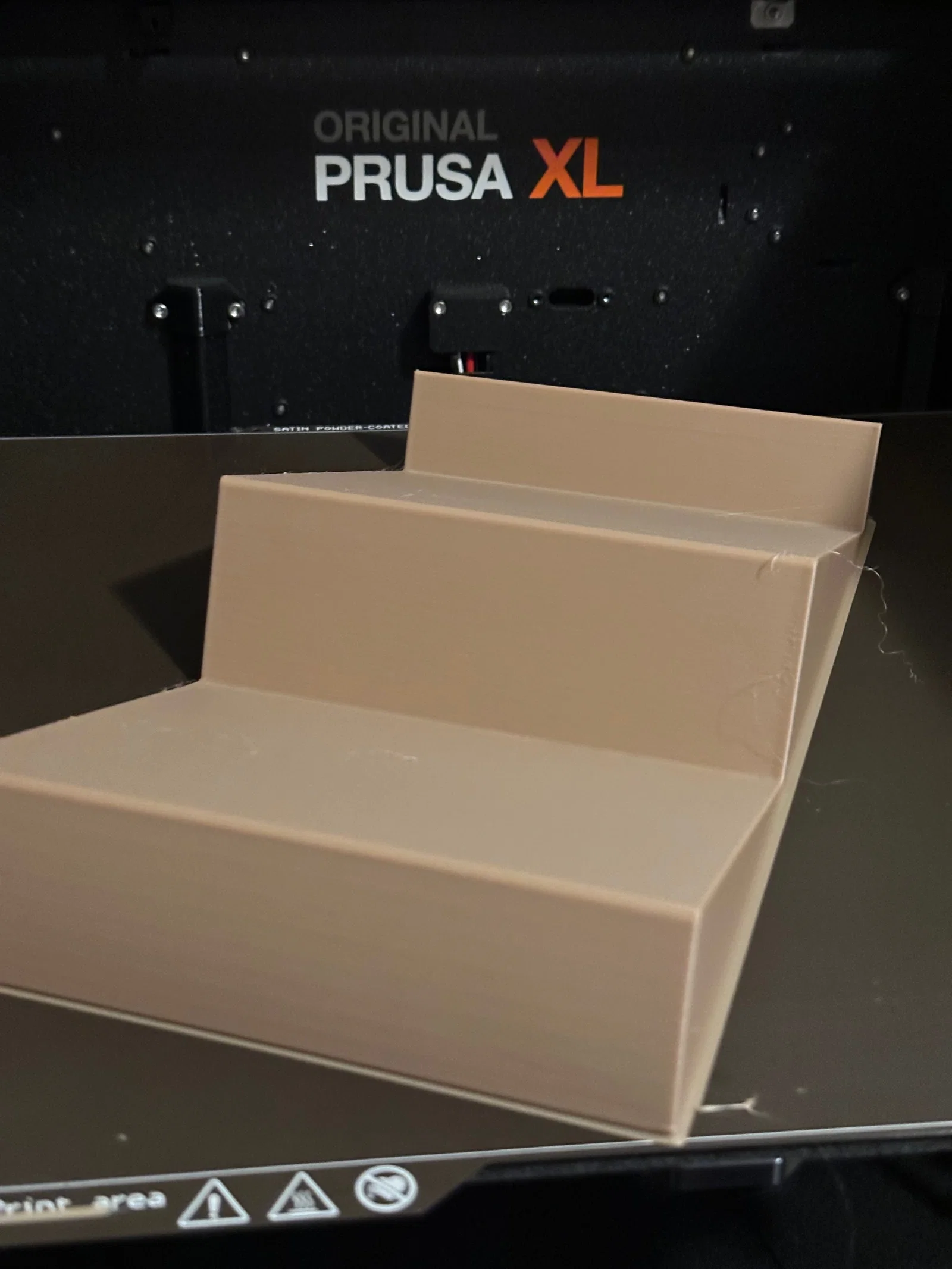

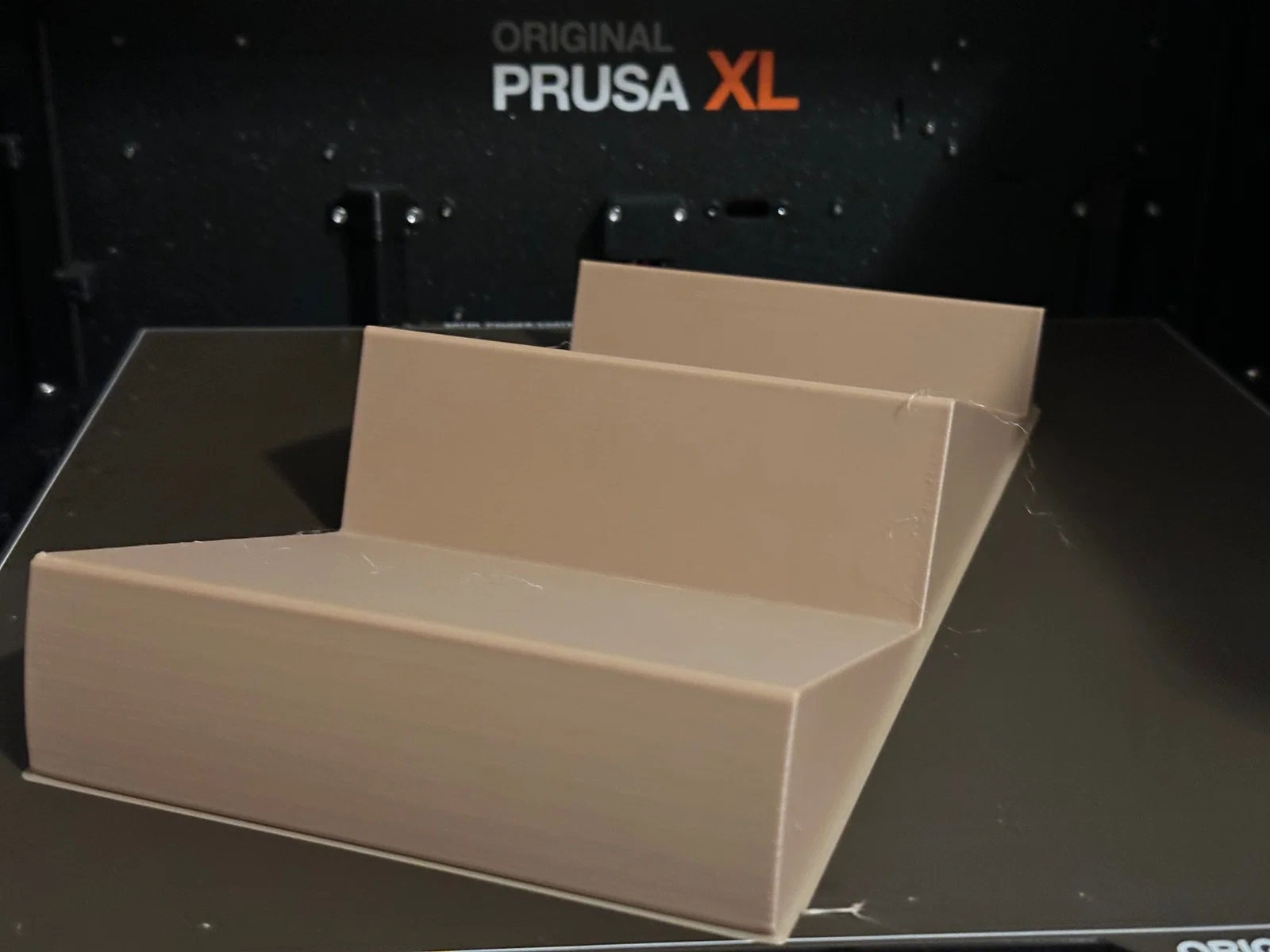

Mẫu này có thể in không cần support và không cần infill nếu bạn “gan” đủ. Mình dựng mẫu bằng On-Shape lúc bị kẹt ở sân bay. Mình in bản của mình bằng Wood PLA để cố gắng giống màu gỗ kệ IVAR, còn các bản test thì in bằng PLA thường, như trong một vài hình.

Mẹo 3D printer linh tinh: nếu bạn bị hiện tượng lifting, mình đề xuất in thêm một brim nhỏ hoặc thêm vài vòng tròn 1 lớp ở các góc của chi tiết.
