Vỏ đèn LED ma trận 8x32 cho hiển thị trạng thái

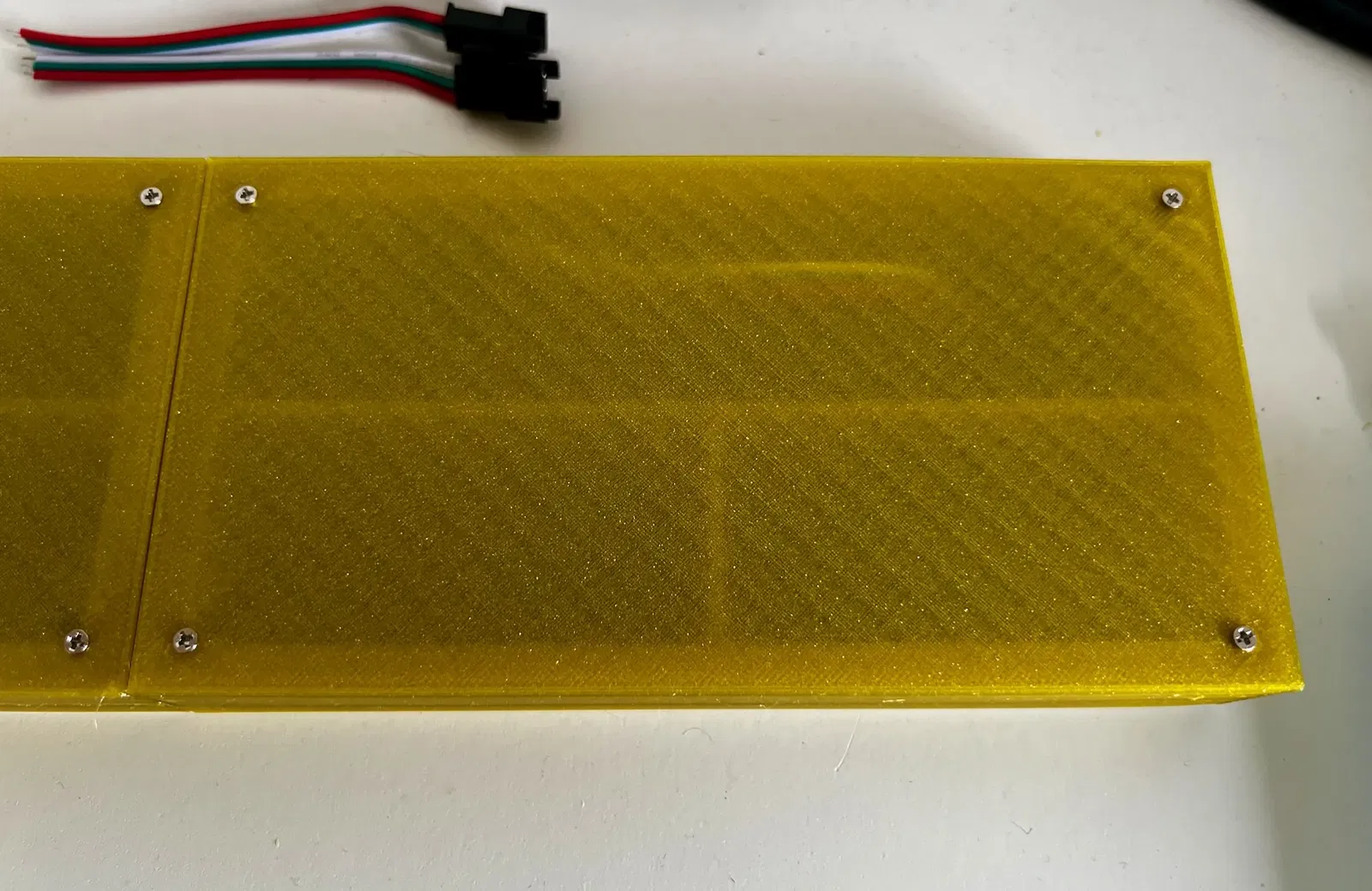

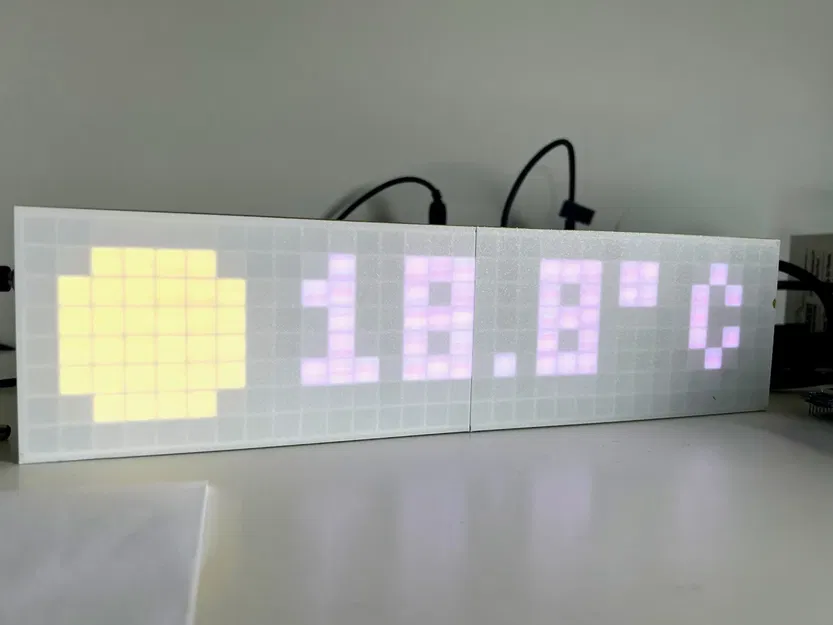

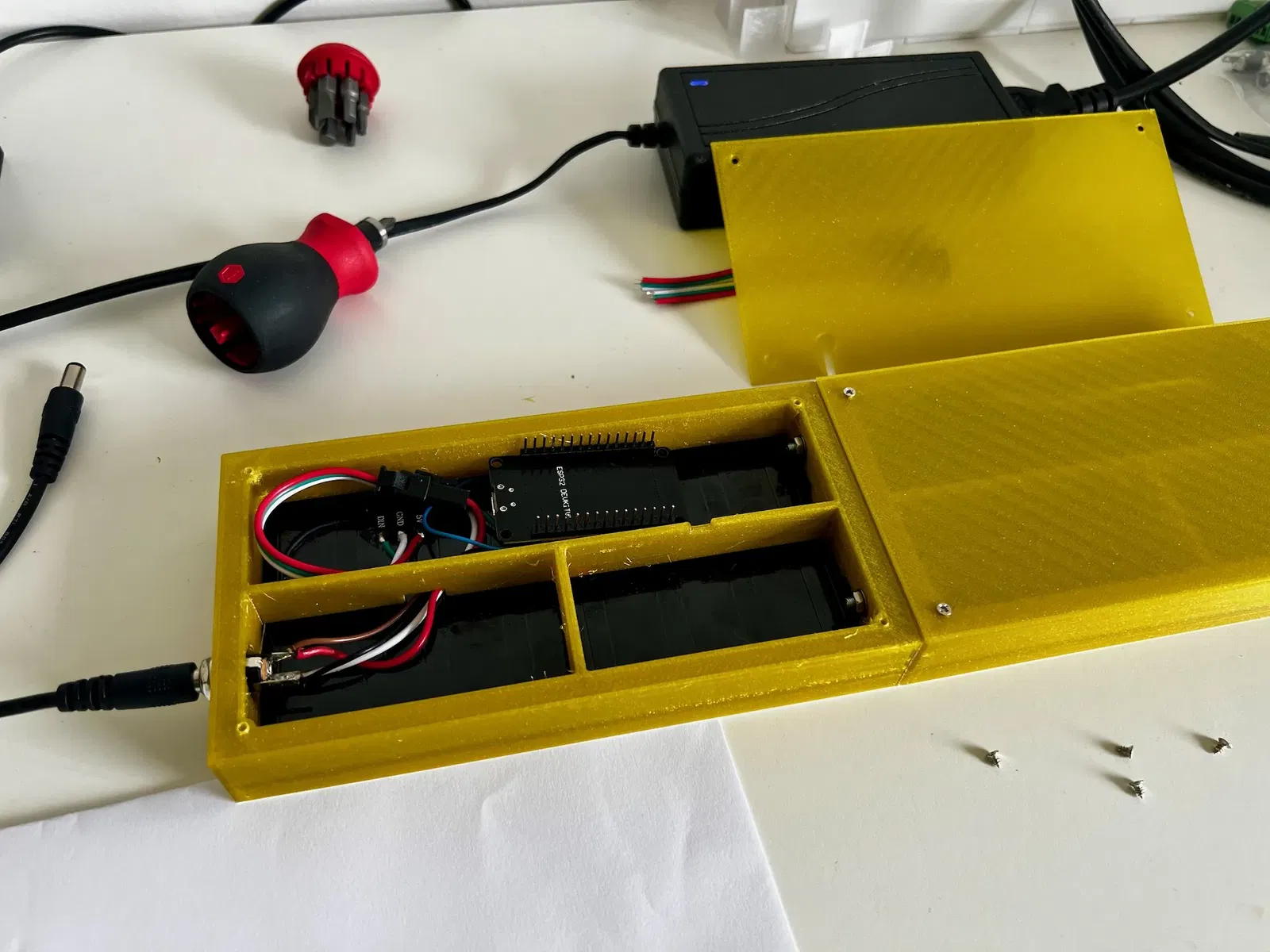

Mô hình này chứa một ma trận LED WS2812 8x32, một ESP32 và các dây cáp cần thiết. Tôi đang sử dụng nó như một màn hình trạng thái cho bộ biến tần PV của tôi, ESP chạy Pixelix để hiển thị nội dung. Hầu hết các máy in quá nhỏ để in ba phần trong một mảnh, nhưng nếu bạn cắt chúng làm đôi, chúng sẽ in dễ dàng trên Prusa MINI. Tôi cũng đã thêm các tệp mô hình đã được cắt sẵn. Mặt trước tốt nhất nên in bằng màu trắng, vì ánh sáng cần phải chiếu qua. Tôi nghĩ rằng một vật liệu trong suốt cũng sẽ hoạt động. Mặt trước gắn vào đế bằng ma sát, mặt sau được cố định bằng một số vít nhỏ. Các bộ phận cần thiết:

• Ma trận LED WS2812 8x32
• ESP32

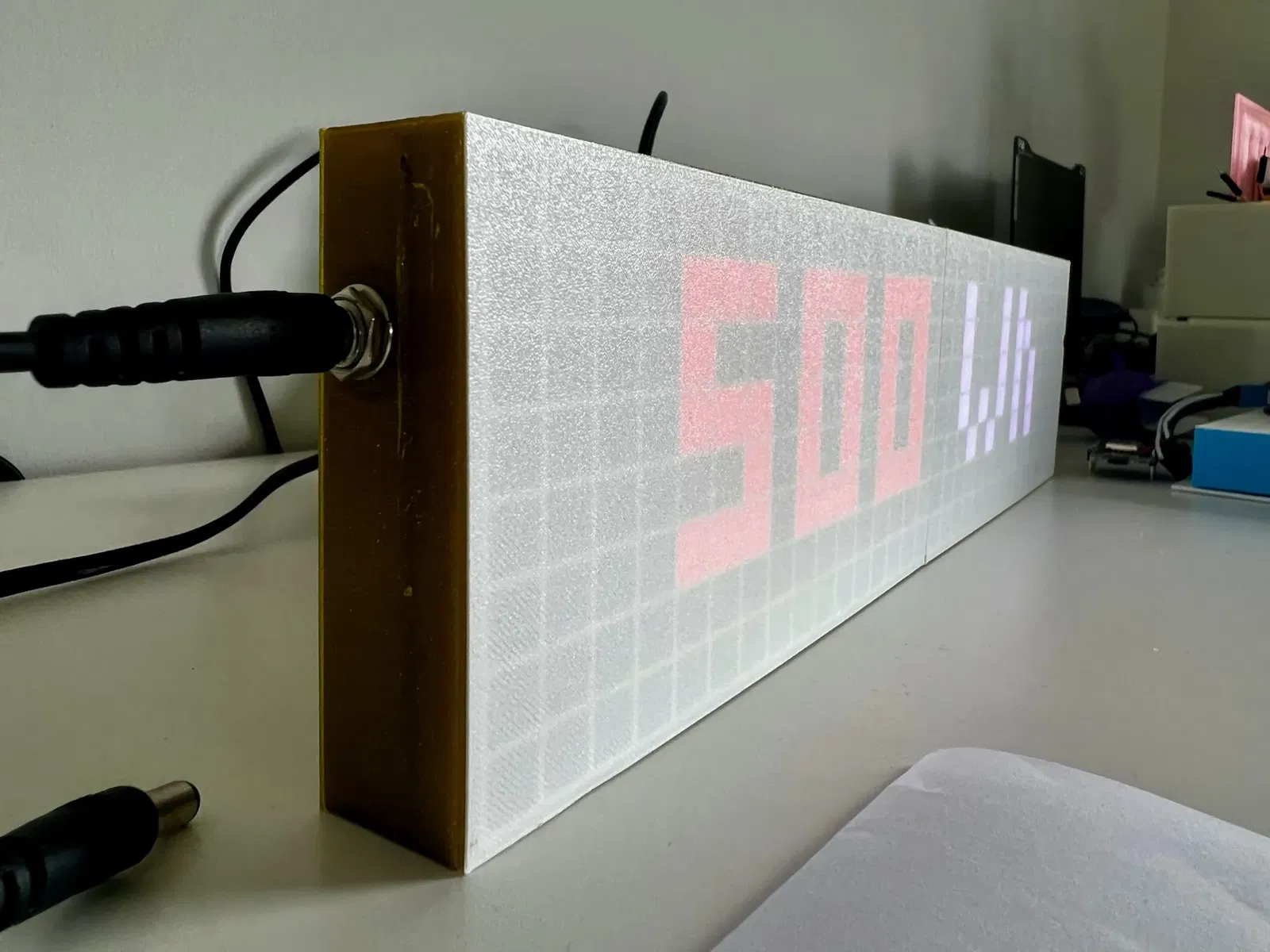

• Jack DC
• 8 vít kim loại tấm, ∅ 2 mm
• 2 vít M3x20, 2 đai ốc M3, 4 vòng đệm M3
• một số dây cáp để kết nối mọi thứ

Tài liệu về cách kết nối mọi thứ và chạy phần mềm có thể được tìm thấy ở đây:

Tôi có một vài sửa lỗi/cải tiến trong đầu và nghĩ rằng sẽ có phiên bản 2 trong tương lai không xa:

• jack DC lún
• vị trí jack DC ở dưới (tùy chọn)
• lỗ gắn để treo lên tường
• điểm gắn cho ESP32 (hiện tại nó đang trôi nổi trong vỏ 🫣)
