Giá đỡ 3D Touch Probe Holder
Giá đỡ (holder) cho 3D Touch Probe dùng trên máy CNC, thiết kế để dễ cầm lấy và đặt lại sau khi dùng, hạn chế tuột do lực kéo từ dây USB. In đúng orientation, cần supports từ build plate only. Có file FreeCAD/STEP/STL.
Mô tả

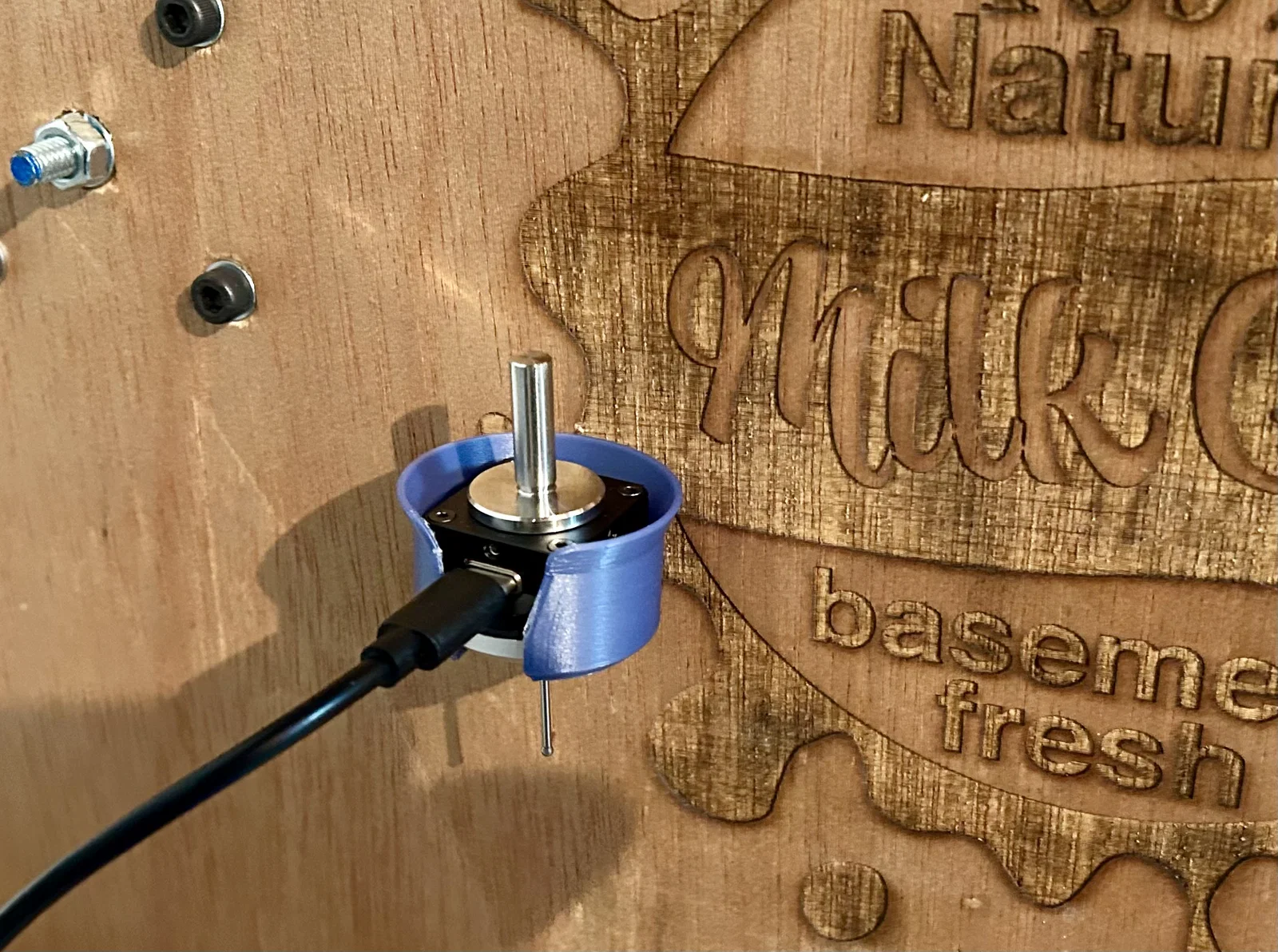

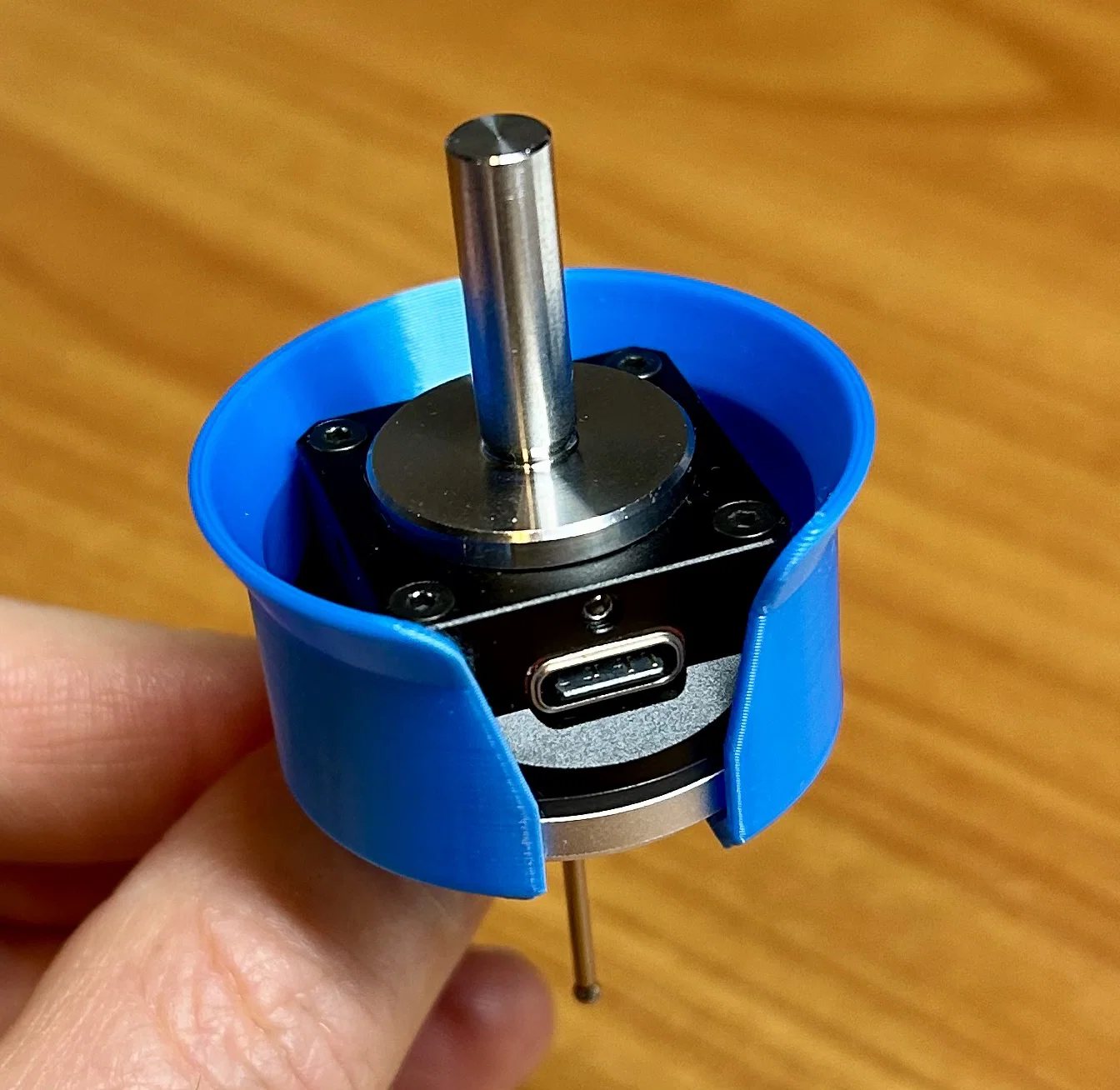

Mình muốn có một cái holder dễ xài cho 3D Touch Probe. Cái probe này được dùng ở đầu mỗi buổi làm việc hoặc mỗi phôi, nên mình cần thứ gì đó dễ cầm lấy và khi xong thì đặt lại vô holder cho gọn. Probe nối bằng dây USB nên dây có kéo nhẹ, vì vậy phải thiết kế hình dạng holder để probe không bị tuột ra.

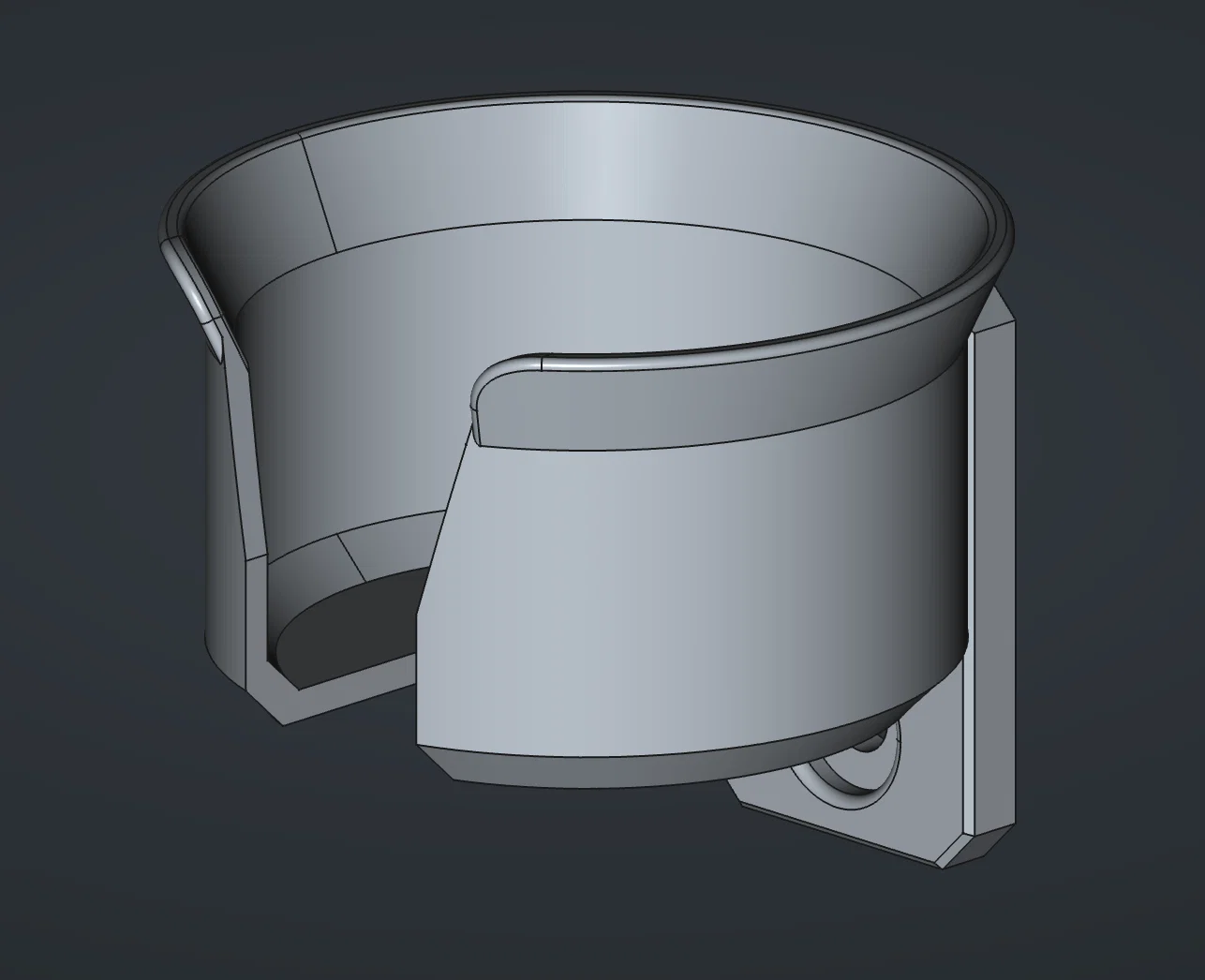

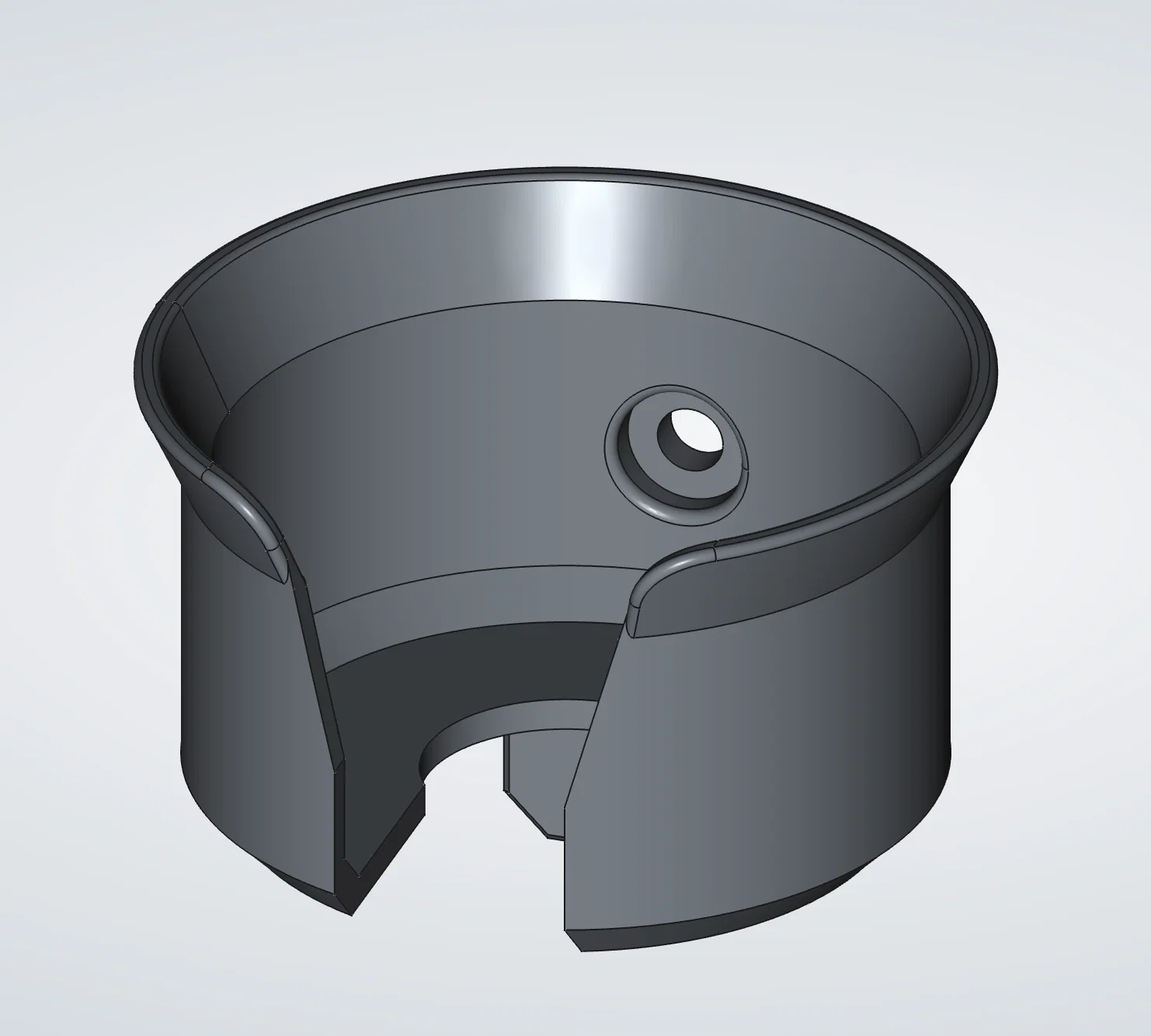

Probe Mount nên được in đúng theo hướng như trong model. Sẽ cần supports từ build plate only. Vì phần tiếp xúc chỉ là một mặt phẳng duy nhất nên supports gỡ ra rất dễ.

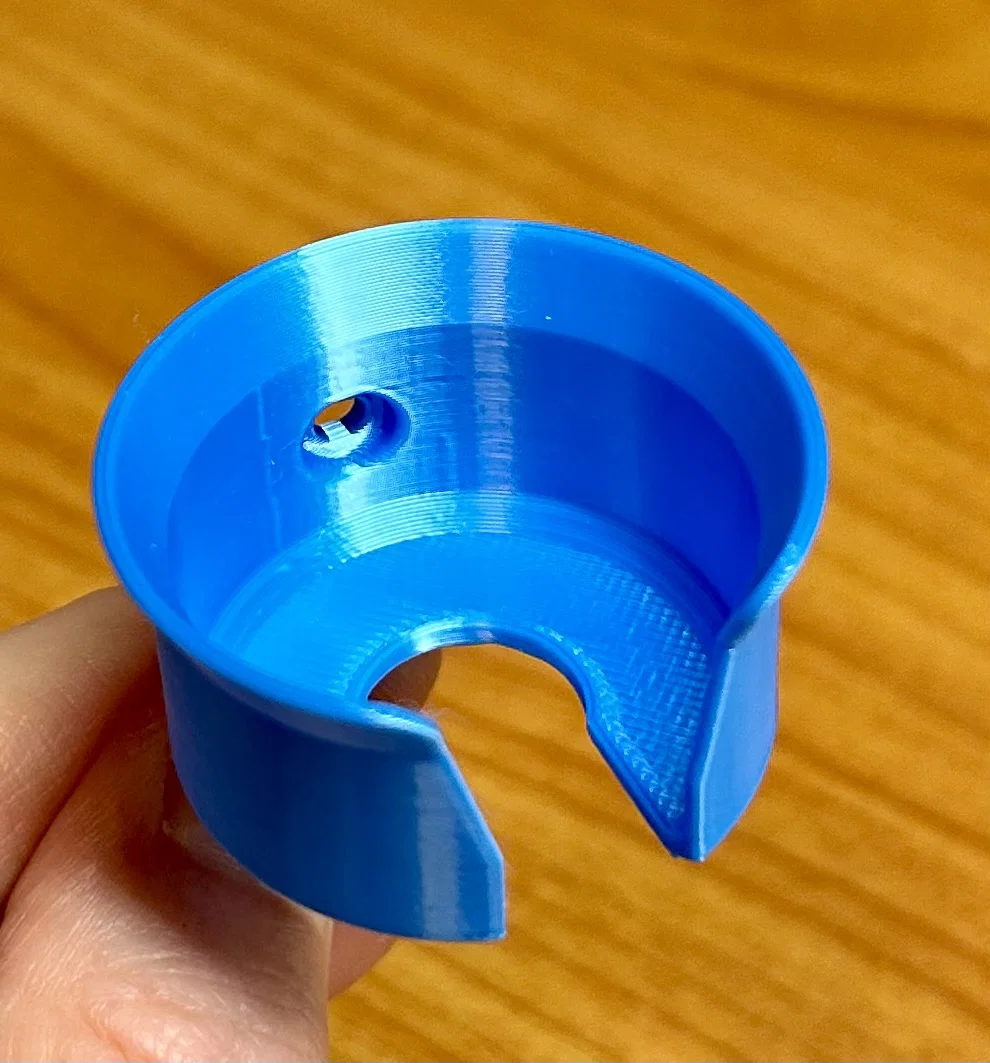

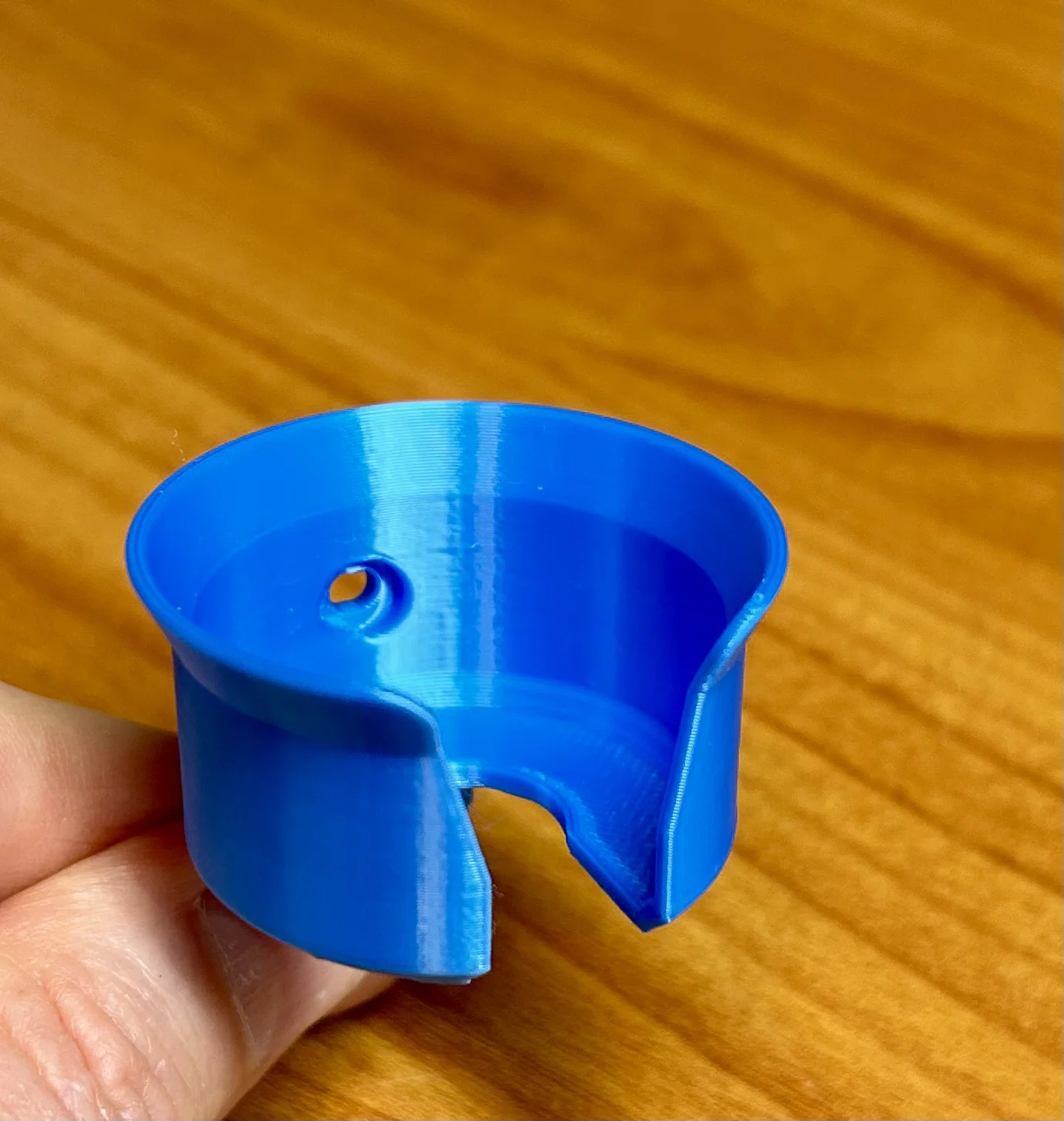

Mình in bằng PETG với nozzle 0.4 và layer height 0.2.
Dùng bu lông cỡ M3 — nhưng phần bắt lên bề mặt thì mình dùng wood screws.
Có kèm file thiết kế FreeCAD, file STEP và STL.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
