Đế sạc không dây đôi cho Galaxy Z Flip 4/5/6 & Galaxy Buds Live/Pro/2/(2 Pro)

Đế sạc không dây đôi được thiết kế cho Galaxy Z Flip 5 và Galaxy Buds 2.

Khoang để điện thoại được thiết kế để dùng với máy có gắn ốp mỏng. Điện thoại của mình đang dùng ốp Air Skin của Spiegen. Các loại ốp mỏng khác cũng nên dùng ổn tương tự.

Mình chưa test với các mẫu khác được liệt kê ở trên, nhưng dựa theo kích thước công bố online thì chắc sẽ chạy không vấn đề gì. Buds 2 Pro được để trong ngoặc vì kích thước lệch 0.2 mm — có thể vừa, cũng có thể không; bạn sẽ phải tự thử.

Cục sạc không dây mình dùng làm “xương sống” cho dự án này là LIVBOJ: khá rẻ và dễ tháo rời. Mình đoán các sạc IKEA khác cũng sẽ dùng được, đặc biệt là loại có vỏ dạng tròn.

Quy trình tháo rời (disassembly):

1. Gỡ 3 miếng cao su nhỏ ở đáy sạc. Mấy miếng này được dán keo, bạn có thể dán lại để dùng về sau, nhưng không bắt buộc.
2. Vặn các con ốc nằm bên dưới những miếng cao su vừa gỡ. Bạn sẽ cần tua vít Phillips đầu nhỏ.
3. Trượt tách bộ sạc ra; có thể hơi khó do ma sát giữa phần trên và phần dưới. Bạn có thể dùng dụng cụ đẩy dấu + bằng cao su từ phía trên xuống, cách này giúp tách ra nhanh hơn.
4. PCB được dán keo vào mặt dưới của bộ sạc. Cứ dùng dụng cụ nạy tách ra là được.

Cách lắp đế sạc in 3D:

1. Từ các phần đã tháo rời, bạn sẽ cần: cụm sạc, miếng cao su hình +, và các con ốc; bạn cũng có thể dùng lại các chân cao su.
2. Lật úp phần nắp (top part) và gắn miếng cao su hình + vào.
3. Đặt các bộ sạc (đã cắm dây) vào phần đáy (bottom) của đế, rồi đặt phần nắp lên trên.

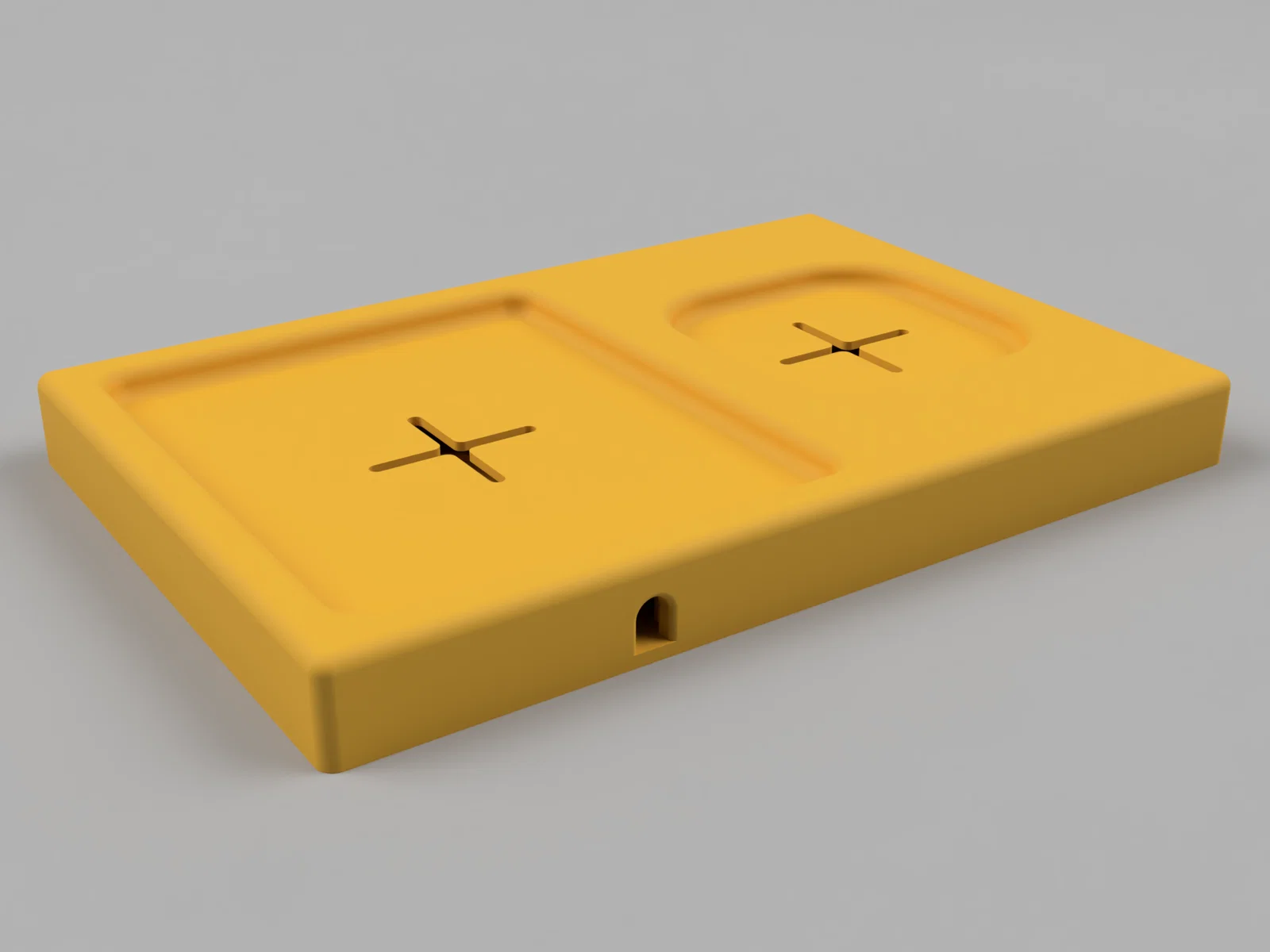

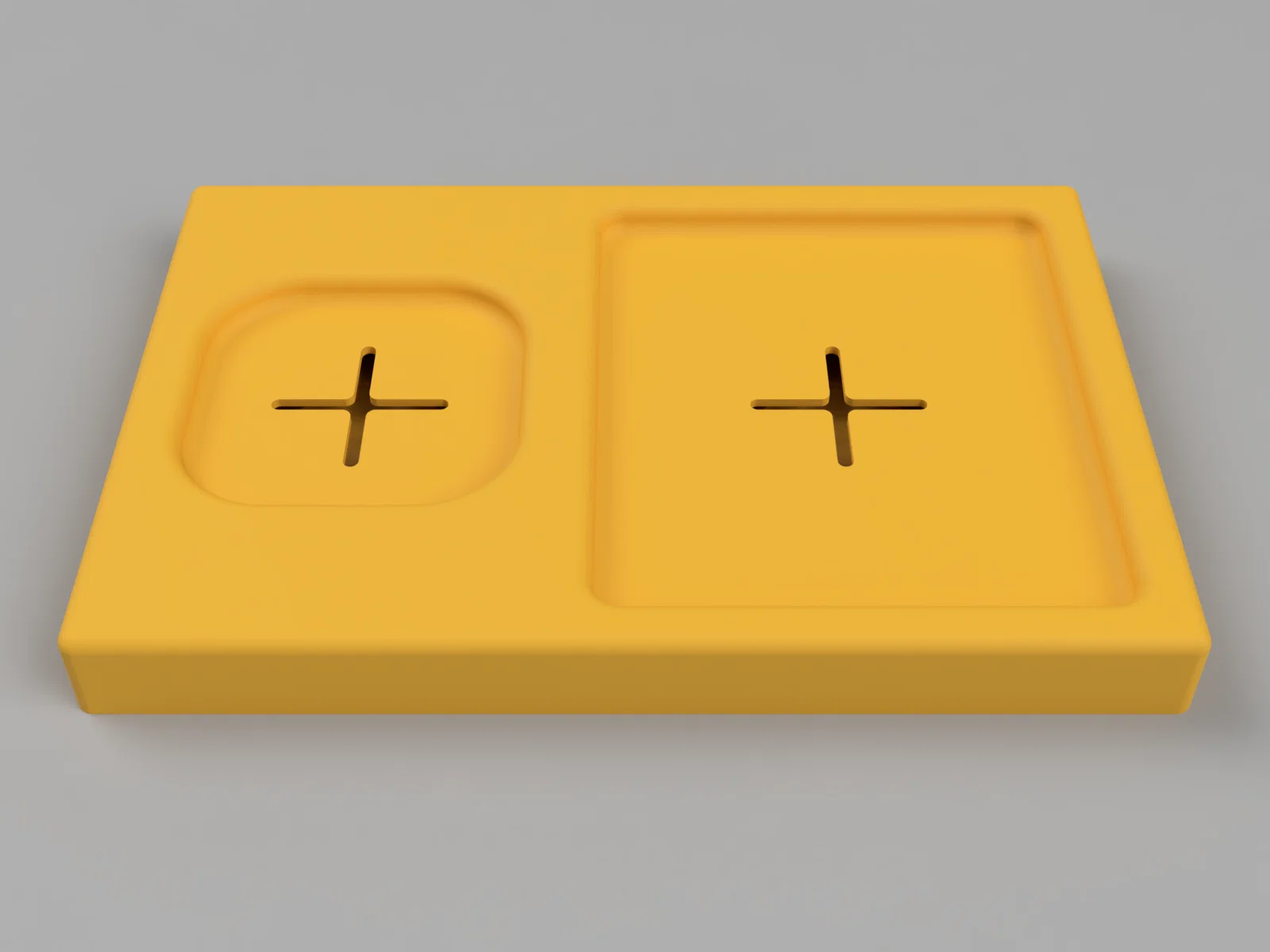

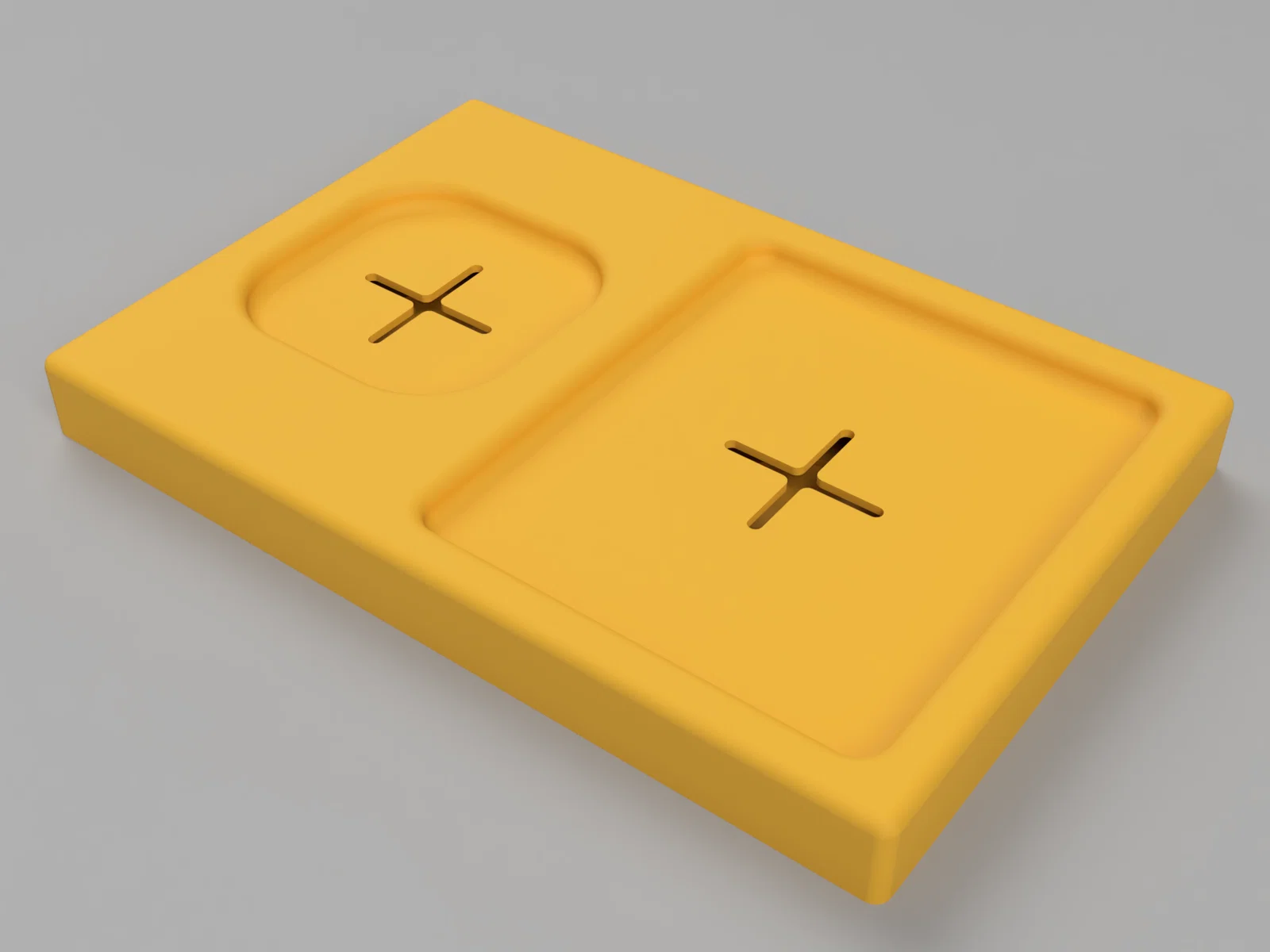

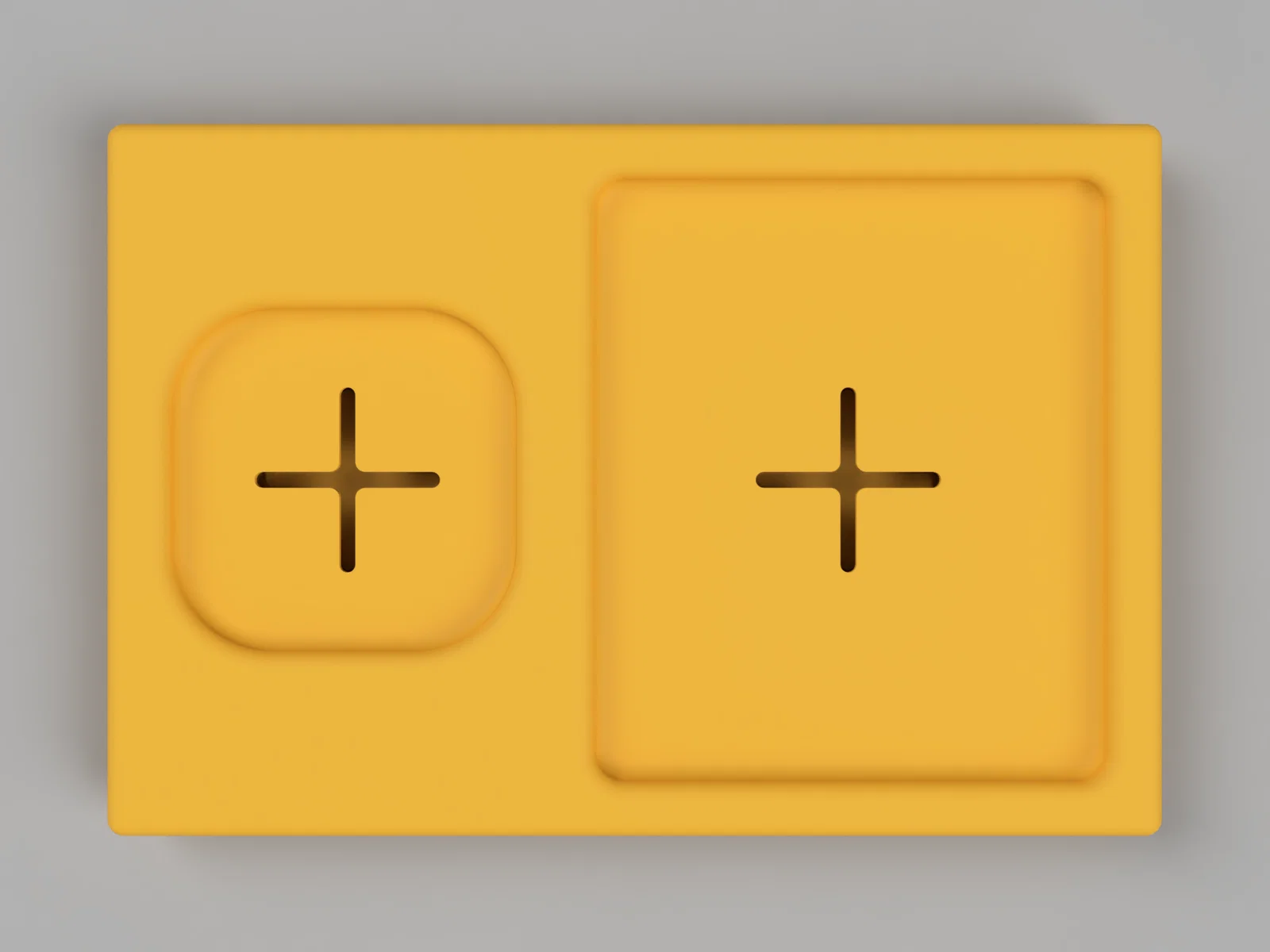

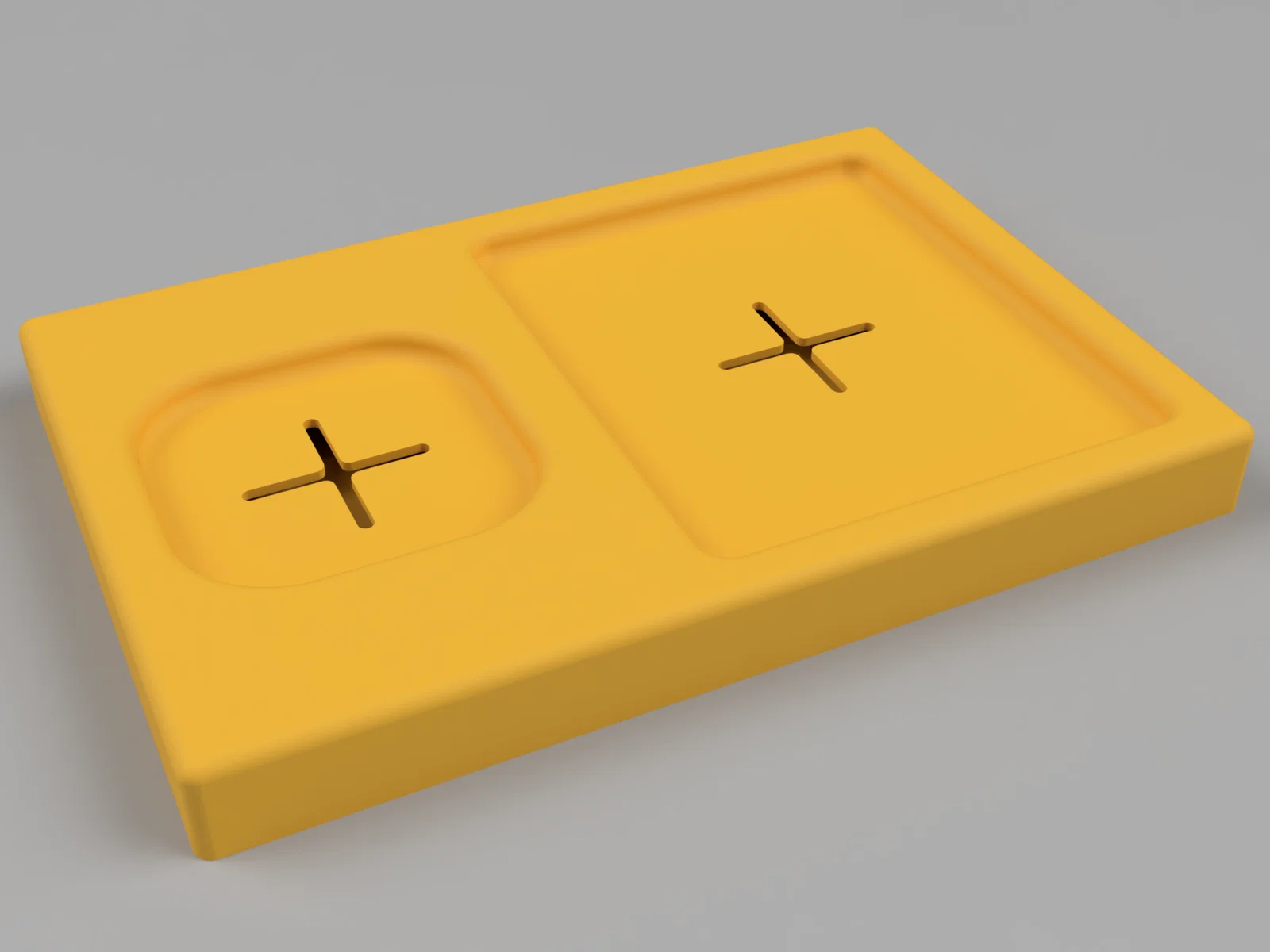

Đơn giản vậy thôi. Vậy là xong chiếc đế sạc mới của bạn. (Hình ảnh là từ phiên bản trước, nhưng gần như giống bản file cuối, và mình đã render sẵn rồi.)
