Khay Gridfinity đựng đồ nhỏ kèm nhãn không bị overhang

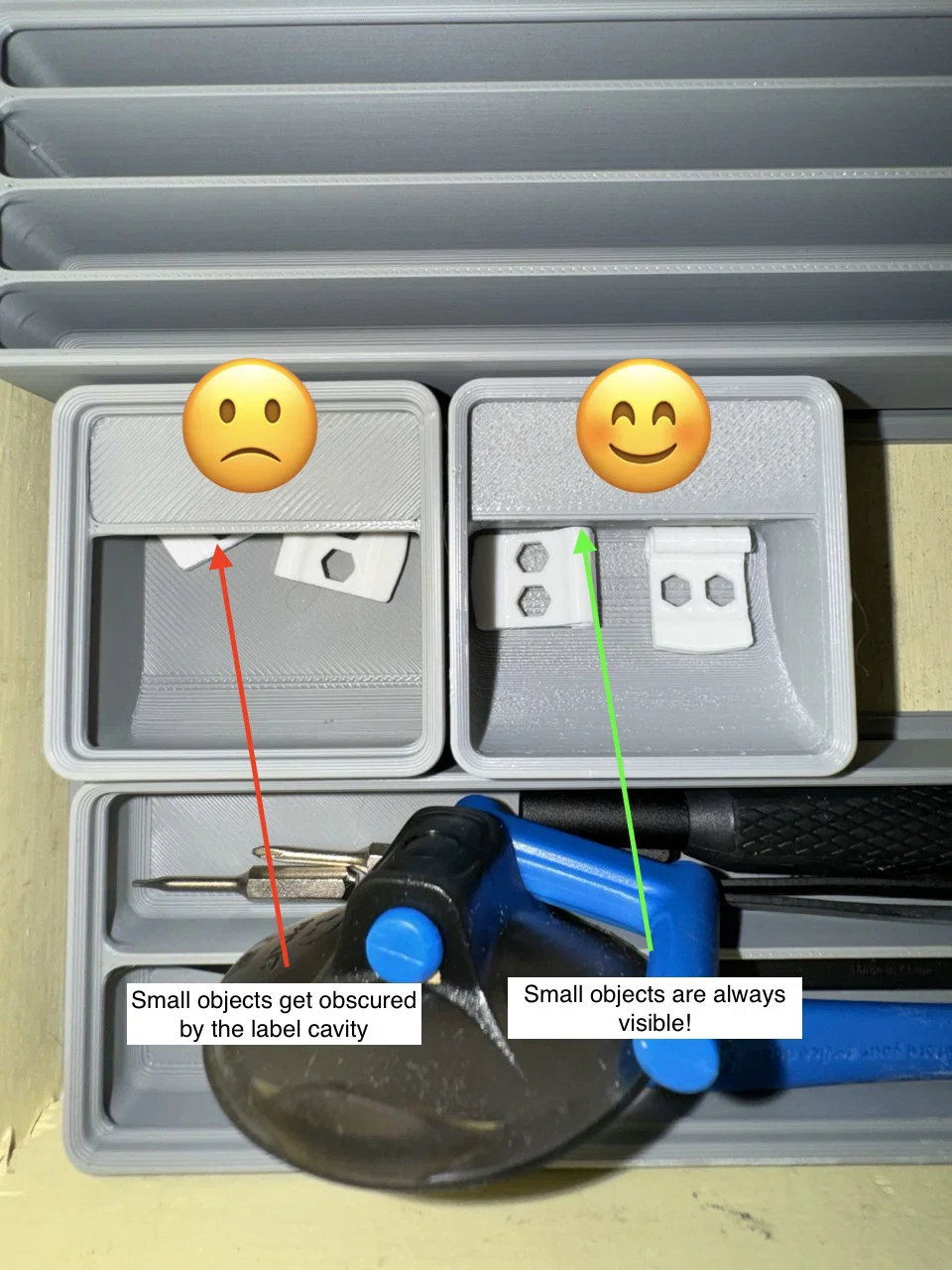

Gridfinity là hệ thống lưu trữ modular rất phổ biến do Zack Freedman nghĩ ra. Mẫu này là bản remix từ Divider Bins của anh ấy. Tiếc là thiết kế gốc có một phần hốc sâu/overhang làm che khuất các món nhỏ như kẹp spool filament hoặc @Neel với các snap connectors dùng cho base plate Gridfinity.

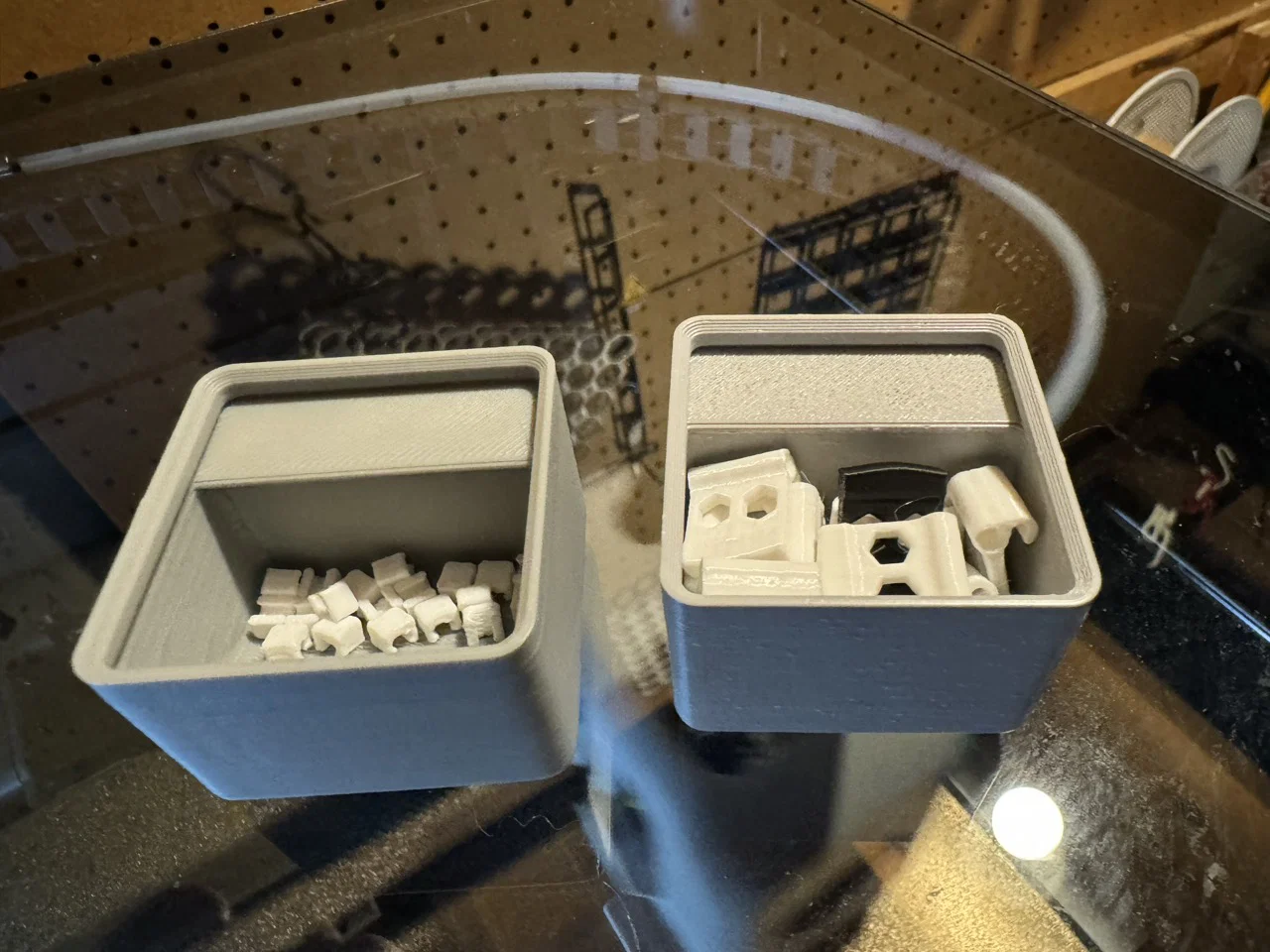

Ở đây, mình remix khay 1x1 để đựng đồ nhỏ bằng cách đẩy (extrude) vách ra tới đúng mép phần nhãn. Nhờ vậy bạn nhìn thẳng từ trên xuống là biết chắc khay đang trống hay còn đồ. Mình thấy độ sâu 4U là đủ để chứa đa số đồ lặt vặt.

Mục tiêu của bản remix này không phải để tối đa hóa thể tích chứa bên trong, mà là để lấy nhanh một số lượng nhỏ linh kiện. Như bạn thấy bên dưới, phần không gian “bị phí” khá là nhiều.

Mình cần một giải pháp nhanh-gọn kiểu quick-n-dirty để tạm dựng hệ lưu trữ cho chiếc máy in 3D mới mua, cho tới khi mình học thêm CAD để làm các khay/đế khuôn (molded cradles) theo đúng nhu cầu. Sau này mình sẽ quay lại thiết kế này để tối ưu, rồi parameterize nó.
