Case/enclosure 3 mảnh cho CMD SuperCPU (C64/C128)

Dạo này mình đang hăng hái phục hồi đống đồ retrocomputing cho ngon lành trở lại, và cũng liên quan tới website này, là làm case/enclosure mới vì mình vừa sưu tầm thêm phần cứng chỗ này chỗ kia (hồi xưa lỡ bán khá nhiều đồ, tiếc thiệt), hoặc lôi ra được mấy món mình cứ tưởng bị mất, hư, hoặc thiếu linh kiện.

Món mới nhất mình “vớ” được chính là SuperCPU 128 mà mình từng sở hữu nhiều năm trước. Như mình có nhắc ở vài Project khác, mình từng mod Commodore 128 thành dạng tower (hơn một lần), rồi một thời gian sau lại tháo hết ra, và từ đó món này được gọi là “cái SuperCPU case gỗ tai tiếng”, do cái vỏ tạm bợ mình làm cho nó trước khi đem bán.

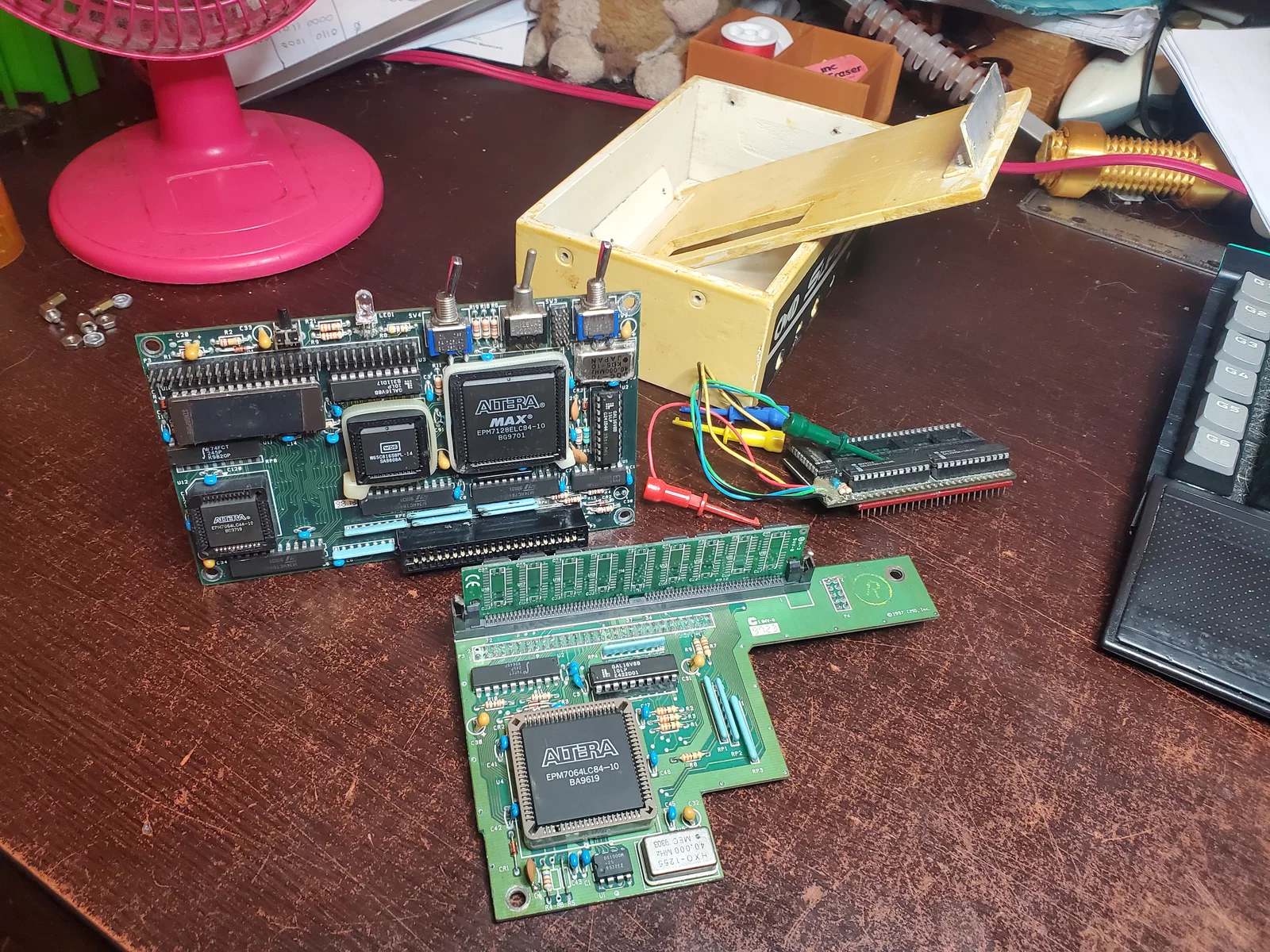

Cái vỏ gỗ đó thì xài được, kiểu lúc đó cũng phải có cái gì đó chứ, đúng không? Nhưng chuyện đó lâu rồi, và “con quái vật” bằng gỗ đó giờ không ổn nữa, nên mình thiết kế case mới! Trong quá trình này mình cũng sửa chữa và vệ sinh lại thiết bị khá nhiều, nên trong vài tấm hình nó nhìn khác nhau là vì vậy.

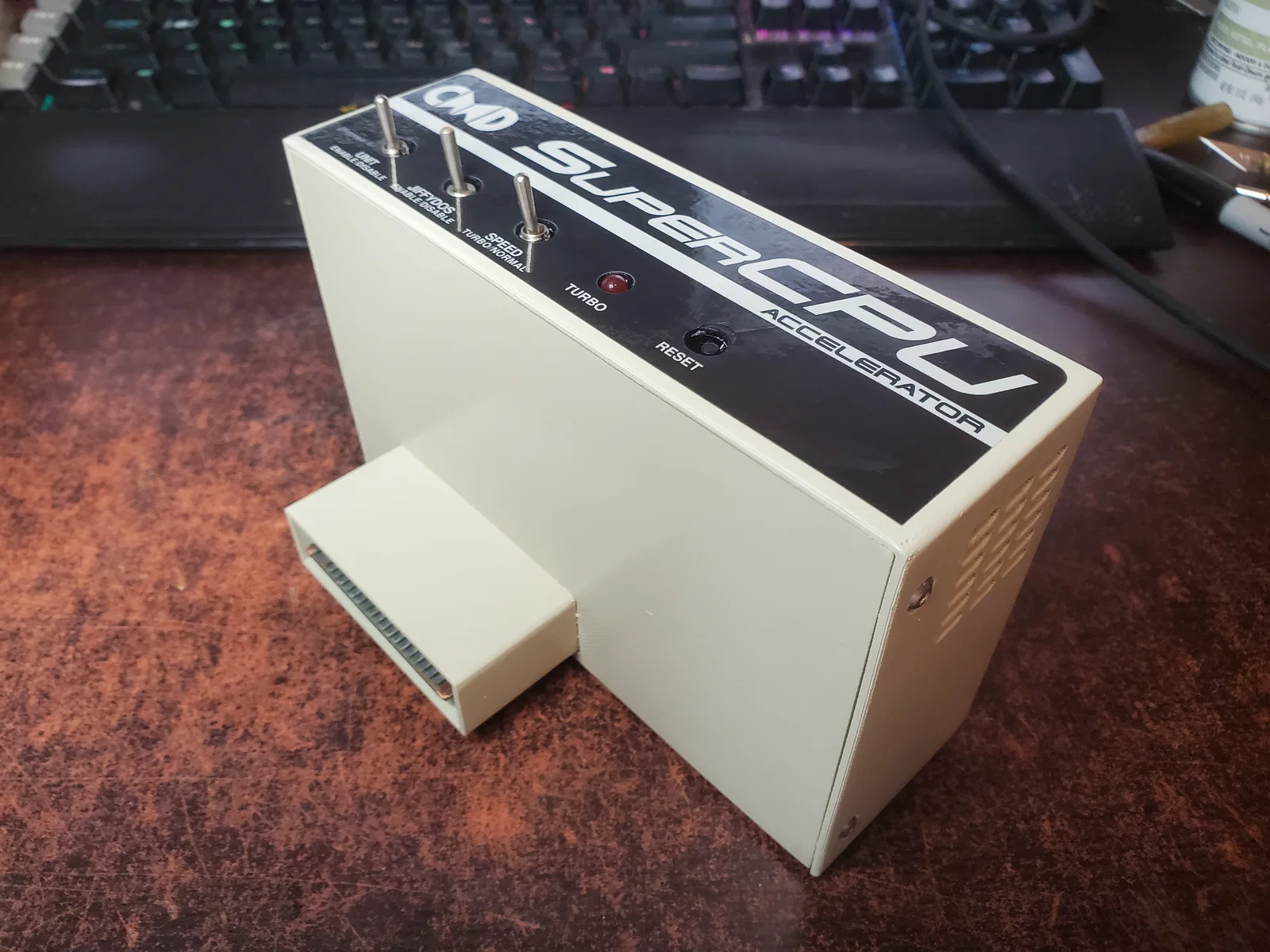

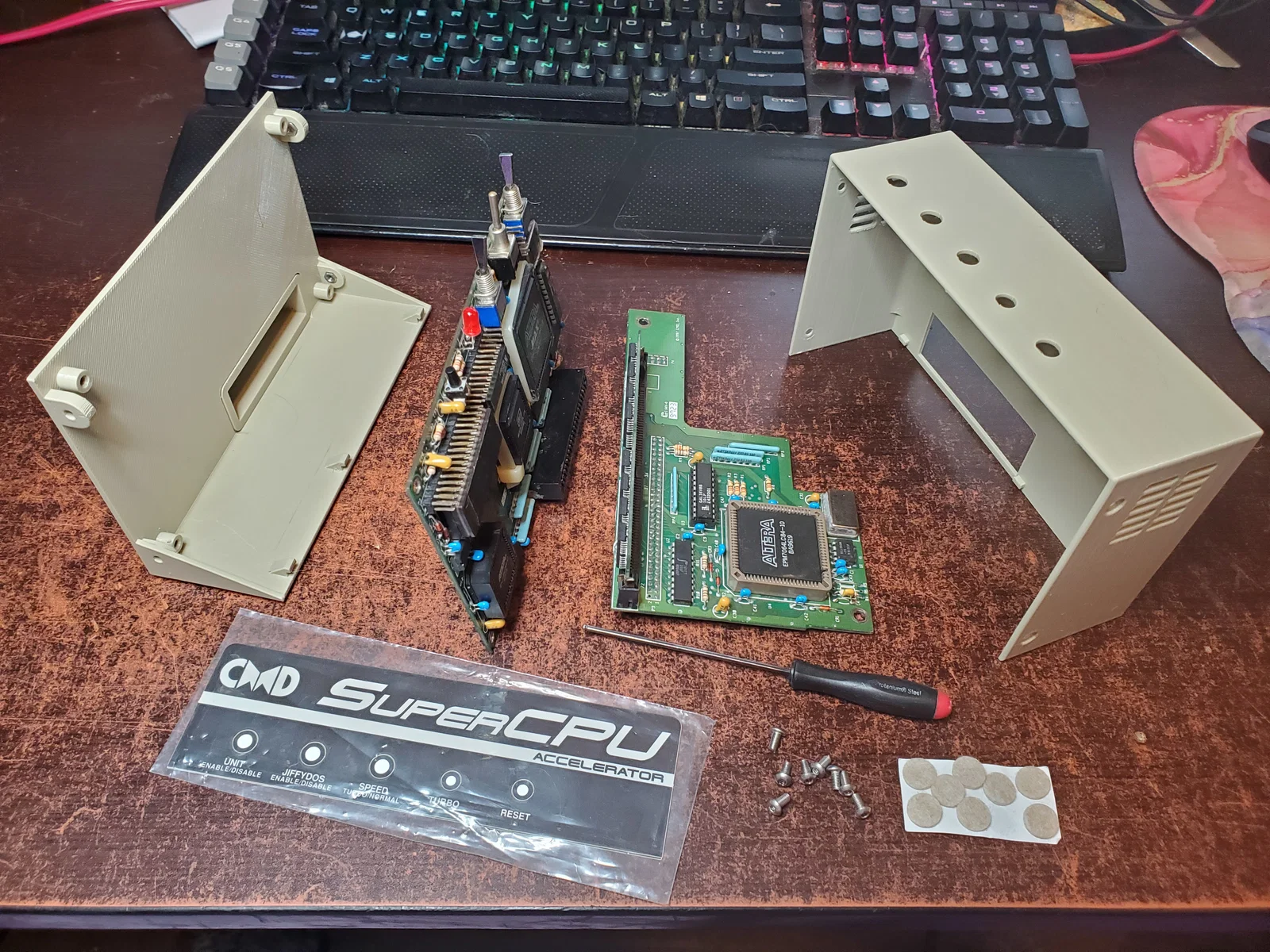

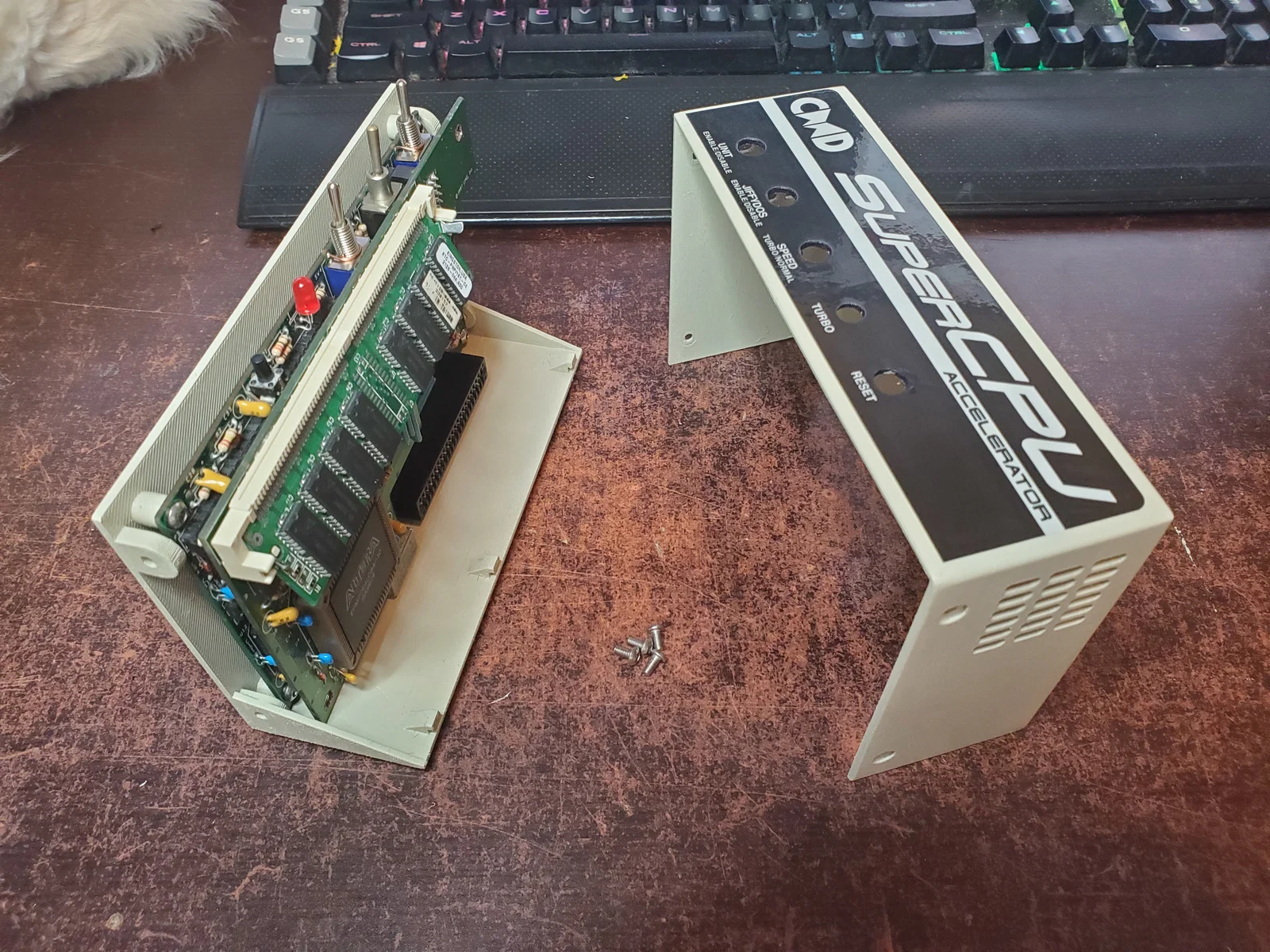

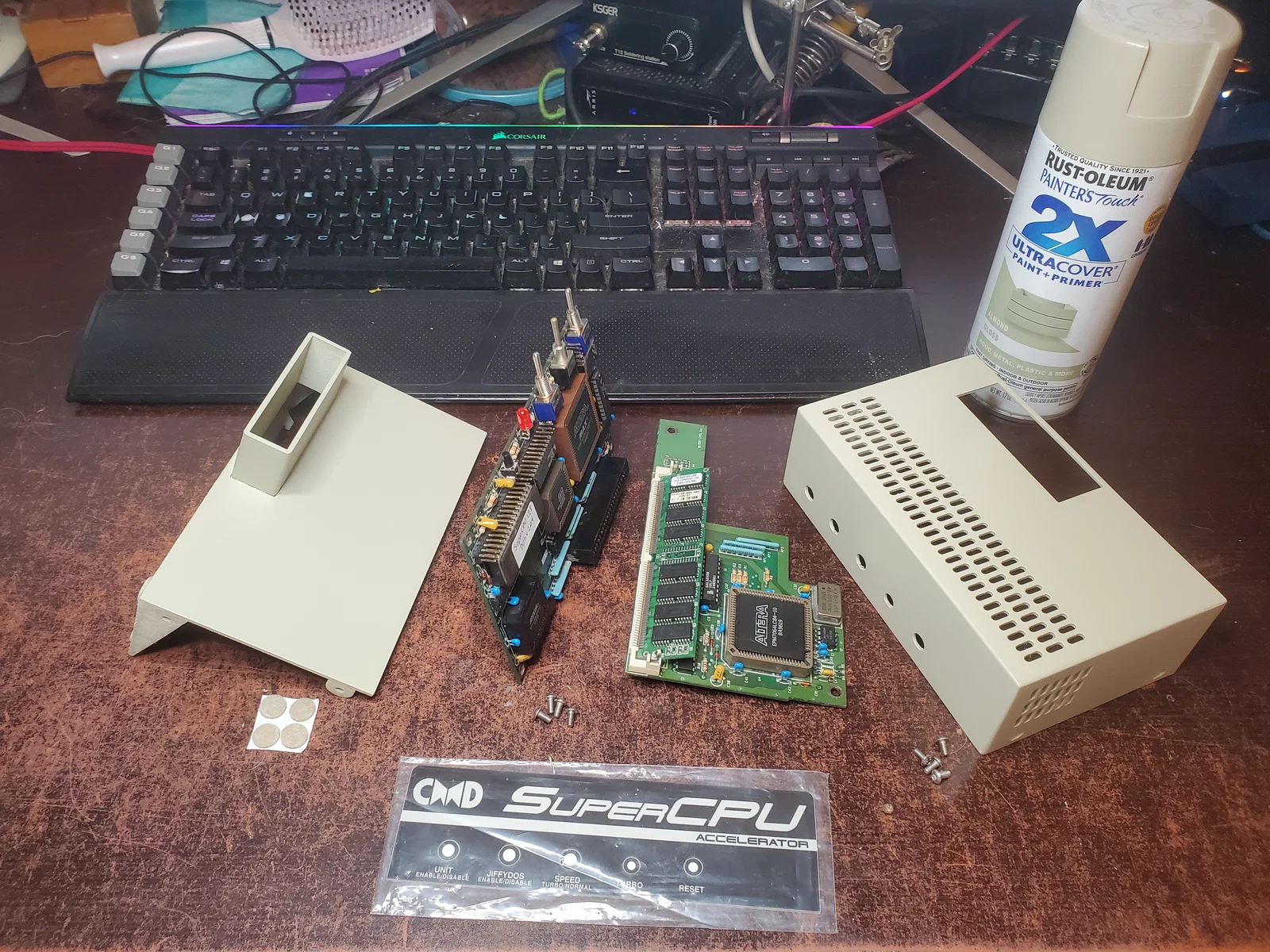

Enclosure này in 3 phần: mặt trước, mặt sau, và nắp/miếng che (cover/guard) cho mezzanine board. Phần cuối này mình làm theo kiểu của RAMLink. Ý tưởng mình lấy từ toms01 trên Forum64. 🙂

Lưu ý: thiết kế case này sâu hơn sản phẩm CMD gốc vài milimet. Lý do là lúc mình bắt đầu làm, card RAM trên SuperCPU của mình đang dùng socket SIMM loại chuẩn 90°/cao, được gắn vào từ một lần sửa trước đó bởi người khác, nên sẽ không vừa case kích thước bình thường. Giờ card RAM đã được thay về socket 22.5°/low profile đúng chuẩn, nhưng mình vẫn giữ thiết kế case sâu hơn để phòng trường hợp người khác cũng từng sửa tương tự trên thiết bị của họ.

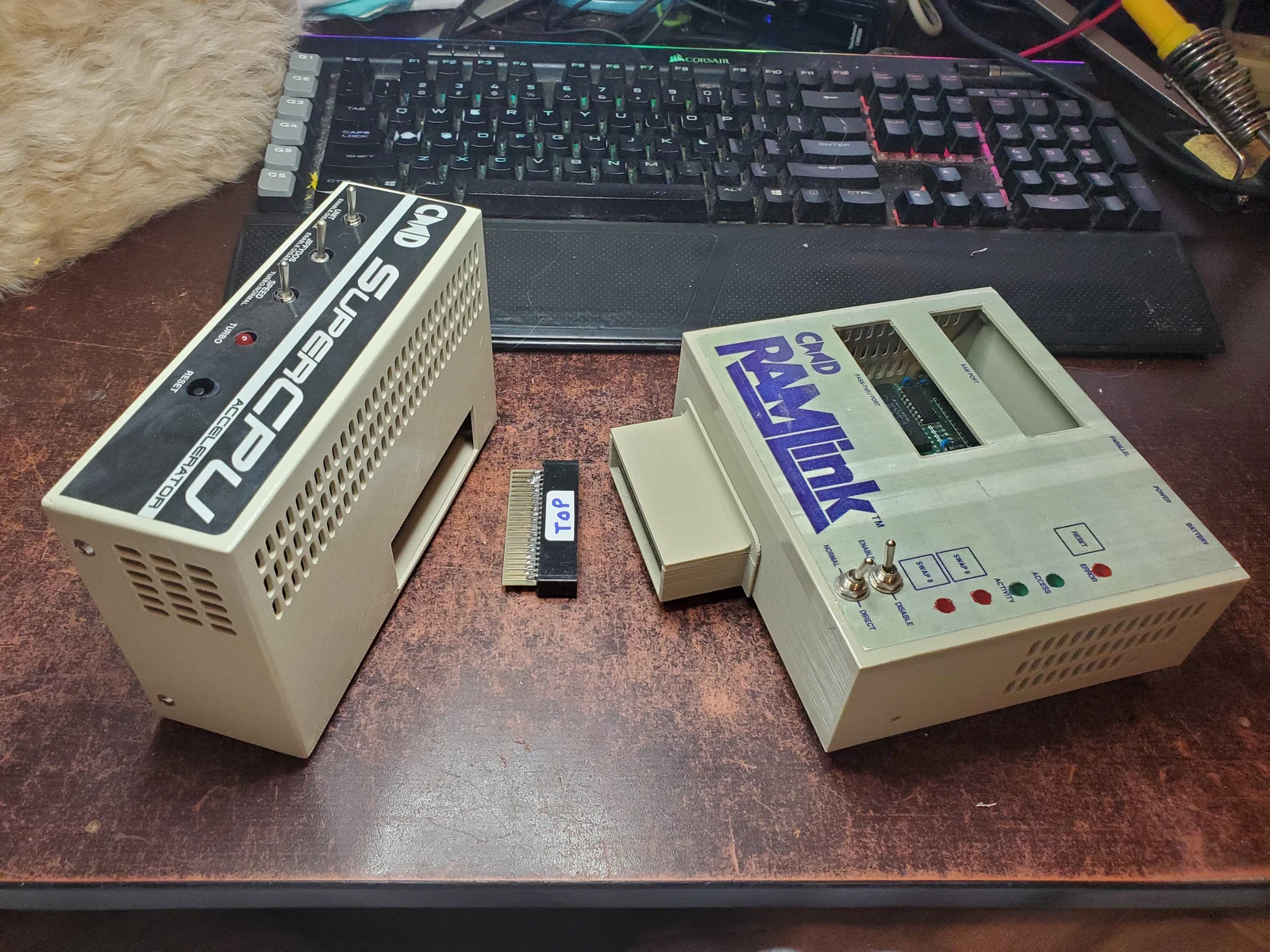

Vì vậy, nếu bạn có RAMLink hoặc thiết bị lớn khác dày hơn hoặc rộng hơn vài milimet so với cartridge kích thước chuẩn, phần lưng của SuperCPU có thể sẽ làm nó không vào đủ sâu để ăn khớp với connector bên trong. Bạn sẽ cần làm một cái extender đơn giản nào đó, hoặc dùng extension cable. Mình làm bằng cách cắt phần male edge từ một tấm prototyping board cũ rồi hàn trực tiếp vào một female connector phù hợp.

Layer height 0.2 mm là đủ cho project này, và không cần supports.

Miếng mezzanine guard được dán vào phần case trước từ phía trong, chỉ cần vài giọt keo 502 (superglue) là xong. Bạn sẽ cần 8 con vít M3 x 5–6 mm và 4 con nut. Nut thường chỉ cần ấn vào đúng bẫy (nut trap) là được, nhưng có thể bạn sẽ cần dùng mỏ hàn để heat-set cho nó ăn chặt.

Mình có kèm file sticker phù hợp để đặt bên https://makestickers.com theo kiểu die-cut. Họ đã làm cái sticker như trong hình (dù lúc đó file mình gửi bị lệch vị trí nhẹ, nhưng mình đã sửa lại trong project này).

Nếu bạn muốn họ làm đúng mẫu sticker này cho bạn, đây là link:

https://www.makestickers.com/design/24051122CYBT-r3lxroh66s0m37o5kqb3g0m9
