Ngăn kéo Gridfinity (Schublade/Drawer) gắn dưới bàn hoặc kệ

English:

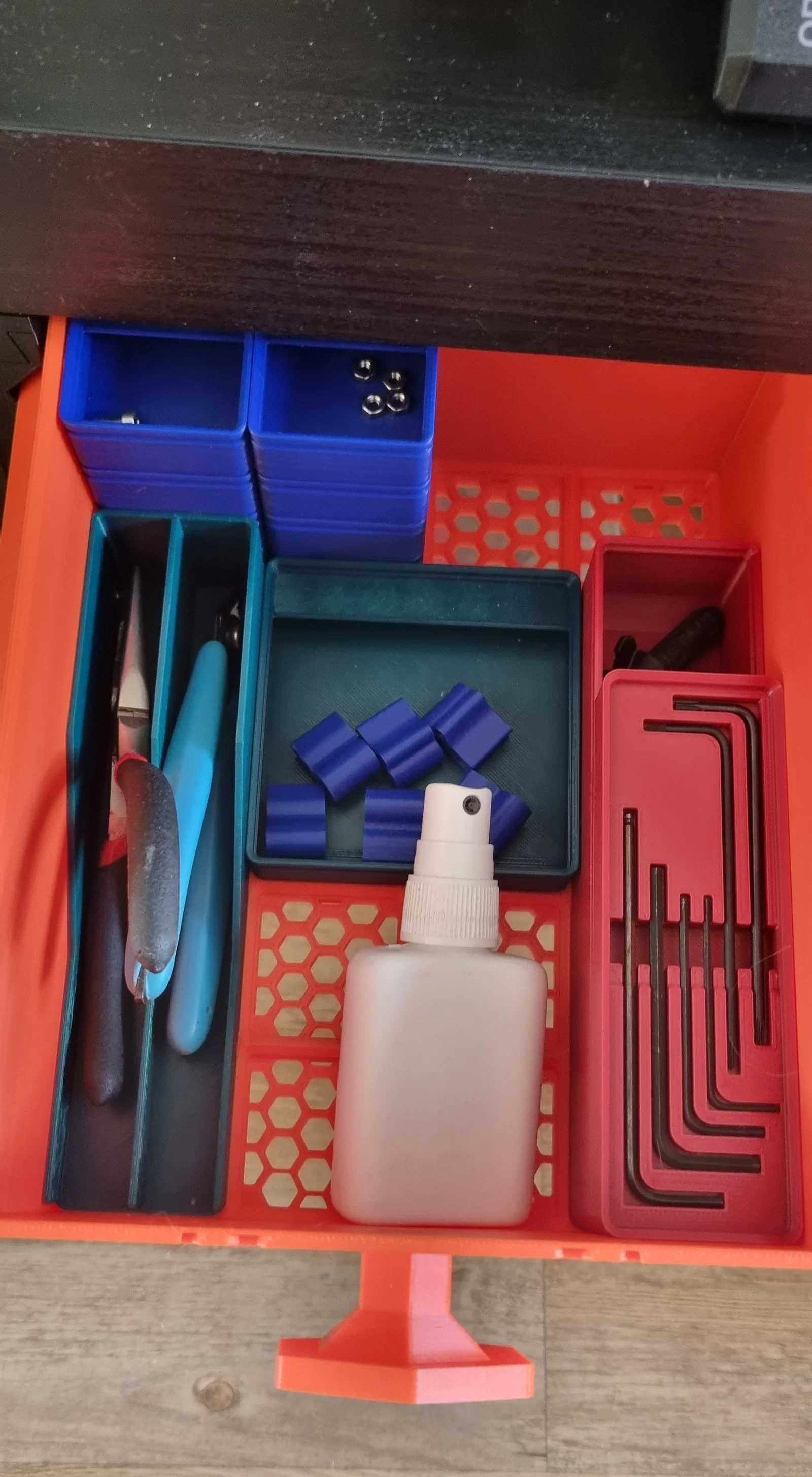

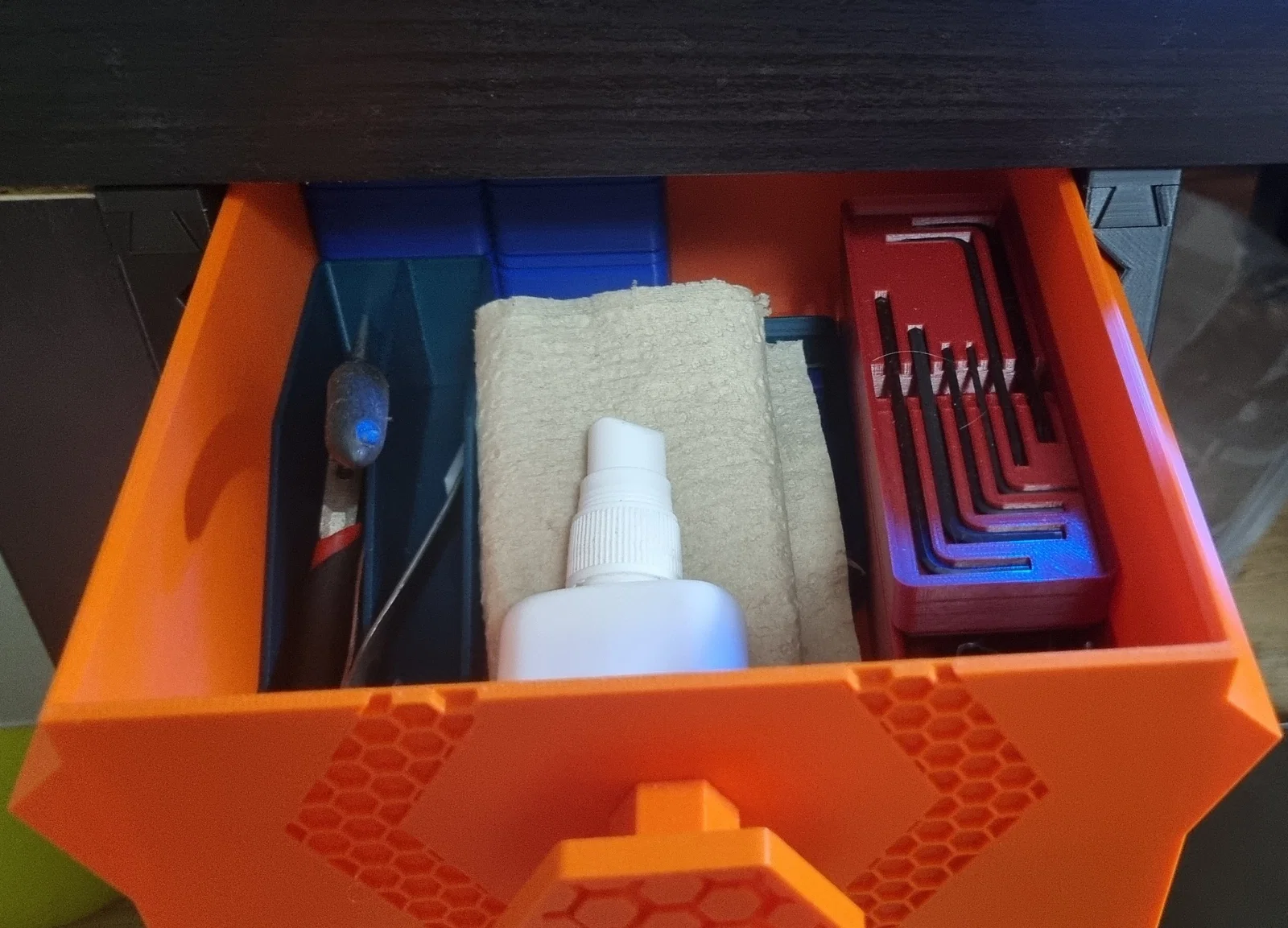

Mình thiết kế cái ngăn kéo này để để đồ nghề sát bên máy in, khỏi phải đi kiếm mỗi lần cần kìm, chai xịt vệ sinh, lục giác (allen keys) hay nhíp.

Tất nhiên, ngăn kéo này cũng dùng để cất bất cứ thứ gì bạn muốn: dụng cụ, phụ kiện thủ công, bút, ốc vít... Kết hợp với các Gridfinity inserts khác, ngăn kéo có thể dùng theo rất nhiều kiểu khác nhau!

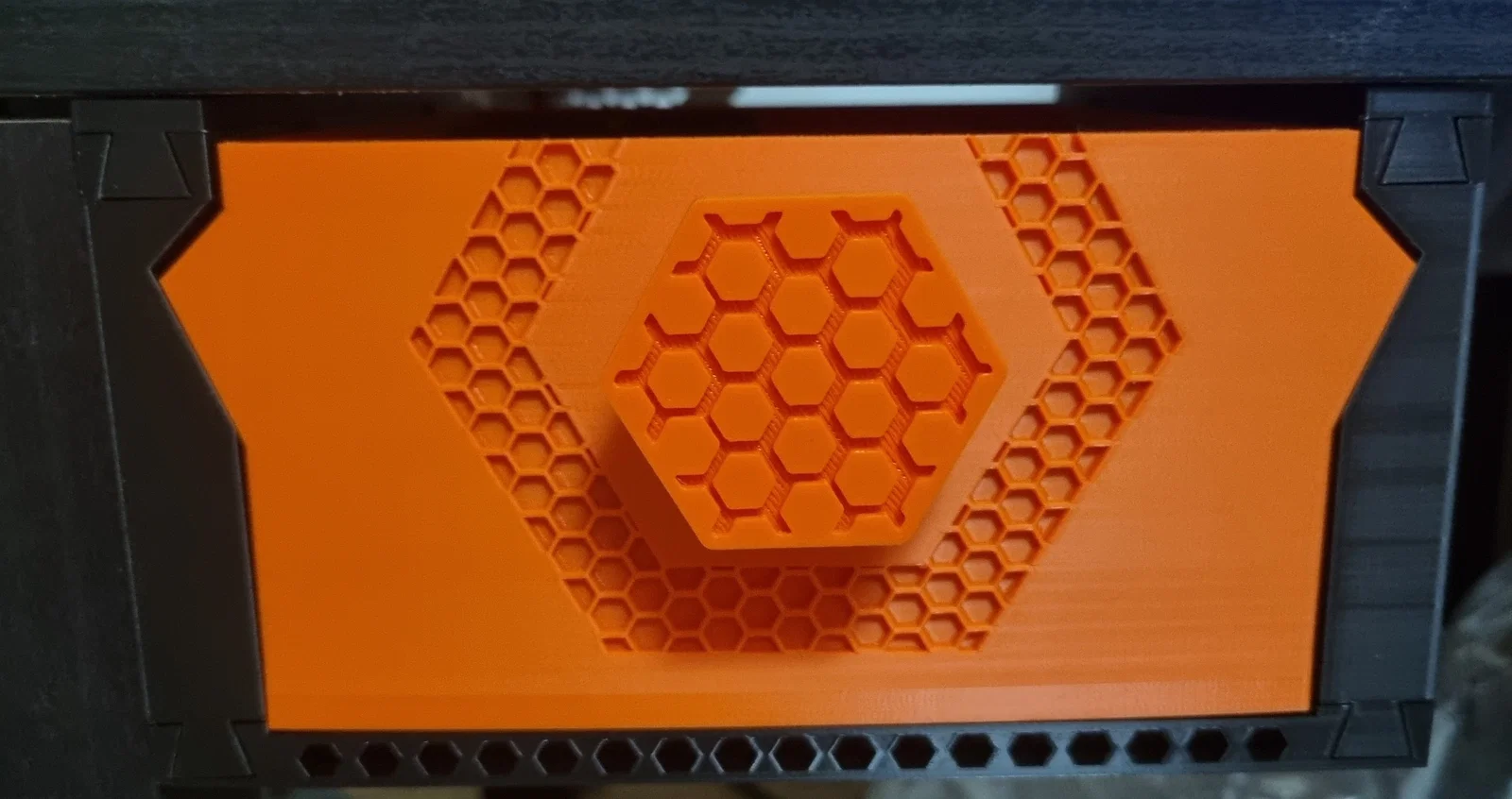

Bạn có thể gắn dưới (bàn làm việc/bàn viết) hoặc kệ chỉ với 8 con vít. Không cần thêm bộ phận nào khác.

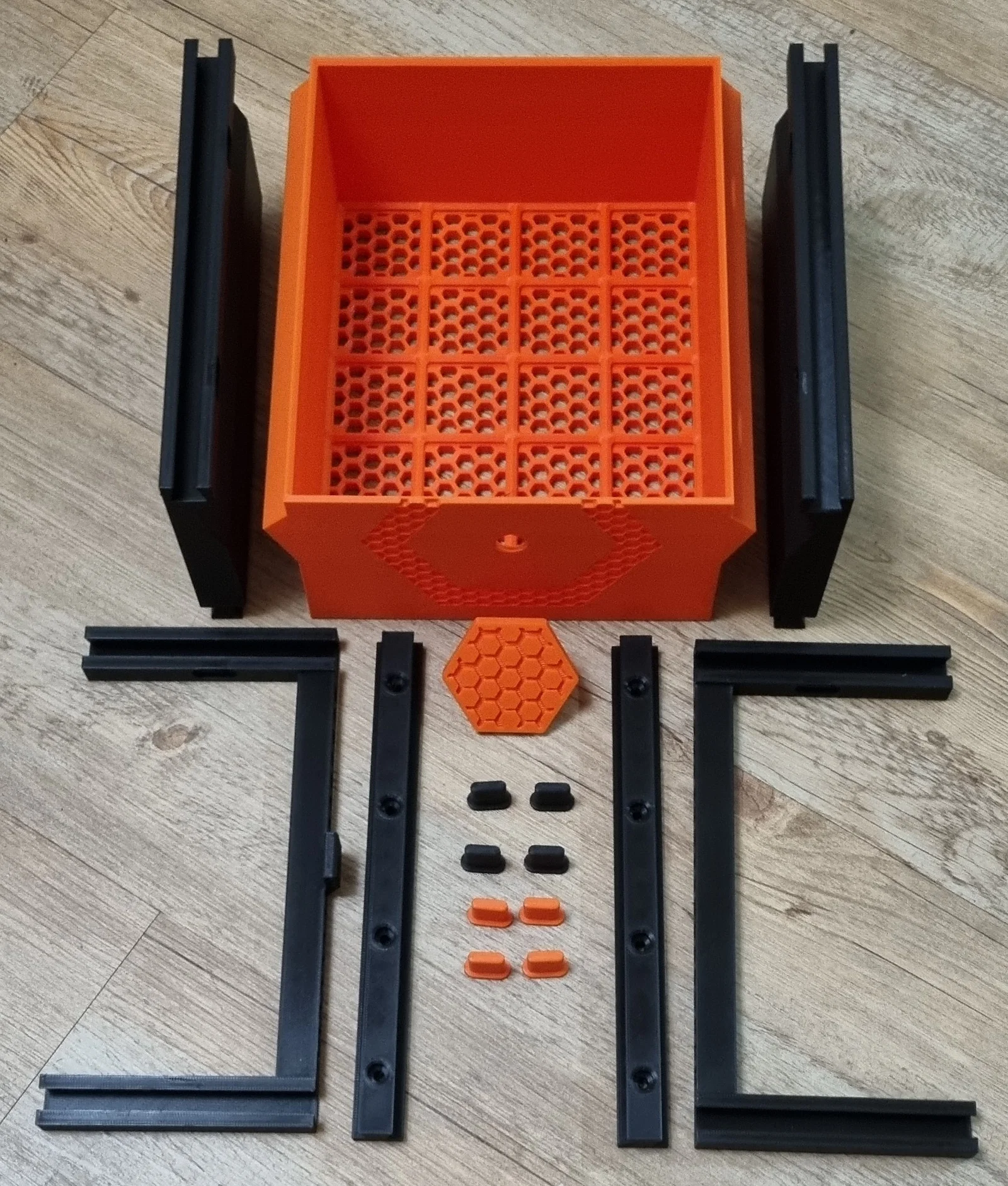

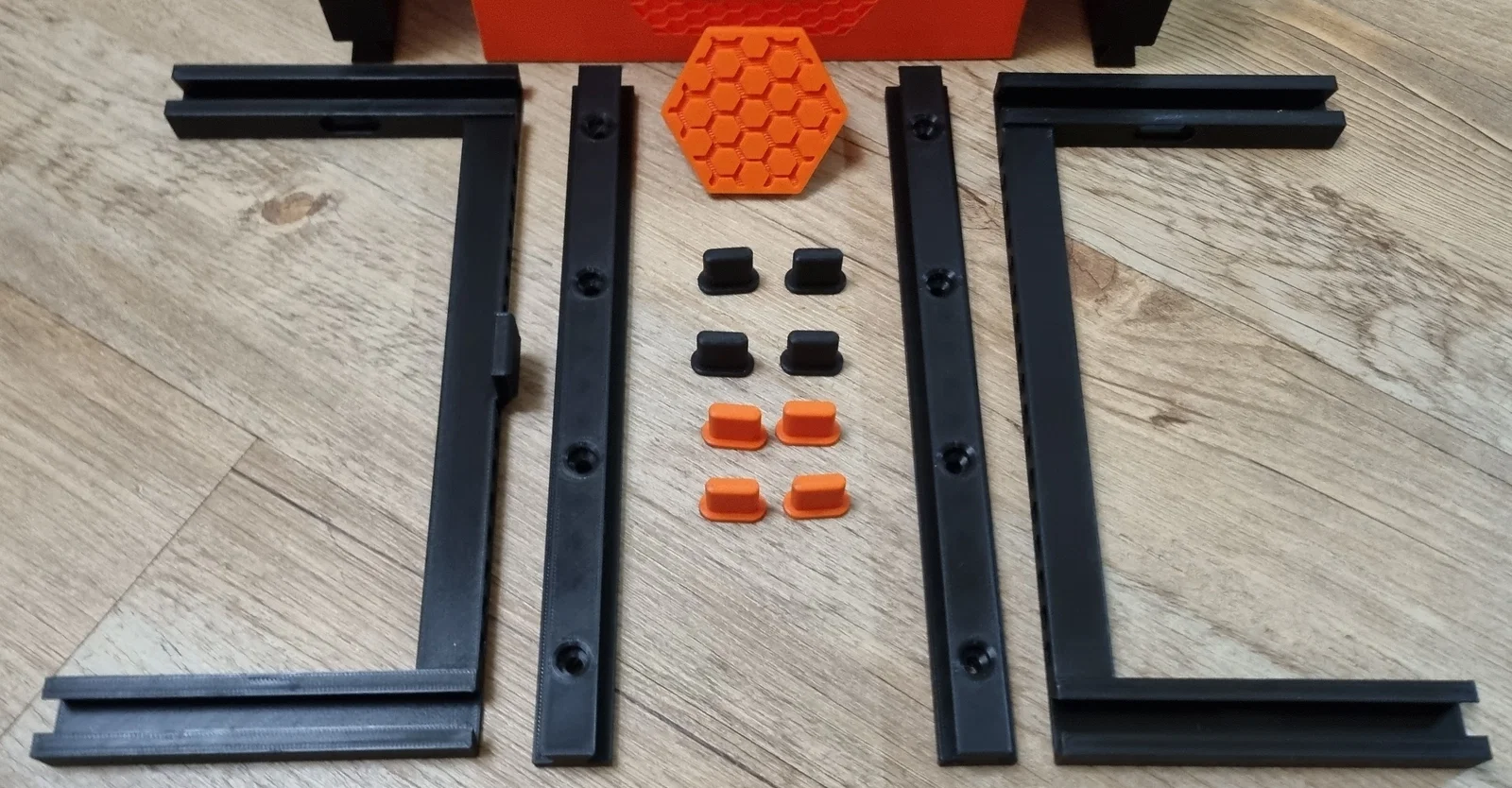

List of printed parts:

• Holder 2x (1x right+ 1x left, are identical)
• Frame_right_multi
• Frame_left_multi

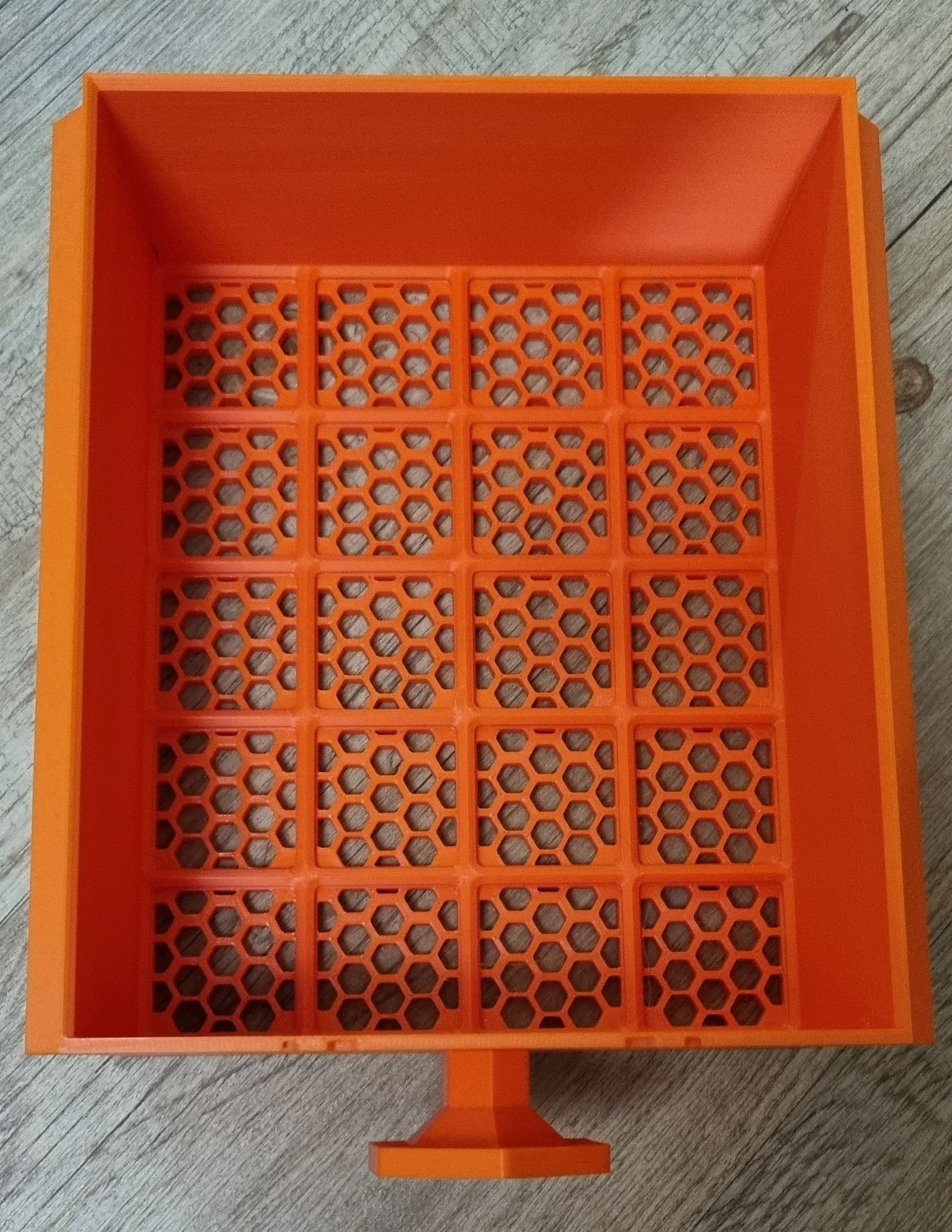

• Drawer
• Handle
• Stabi1
• Stabi2_stopper (optional, otherwise 2x Stabi1)
• Pin x 8

Printing details:

Tất cả các phần được in ở 0.2mm, 2 perimeters là đủ dùng.

Phần frame được in dựng đứng trên mặt dưới của bàn in và có support. Những phần khác thường không cần support thêm. Tùy độ bám bed, thêm brim cho phần pin có thể sẽ hữu ích.

Assembly:

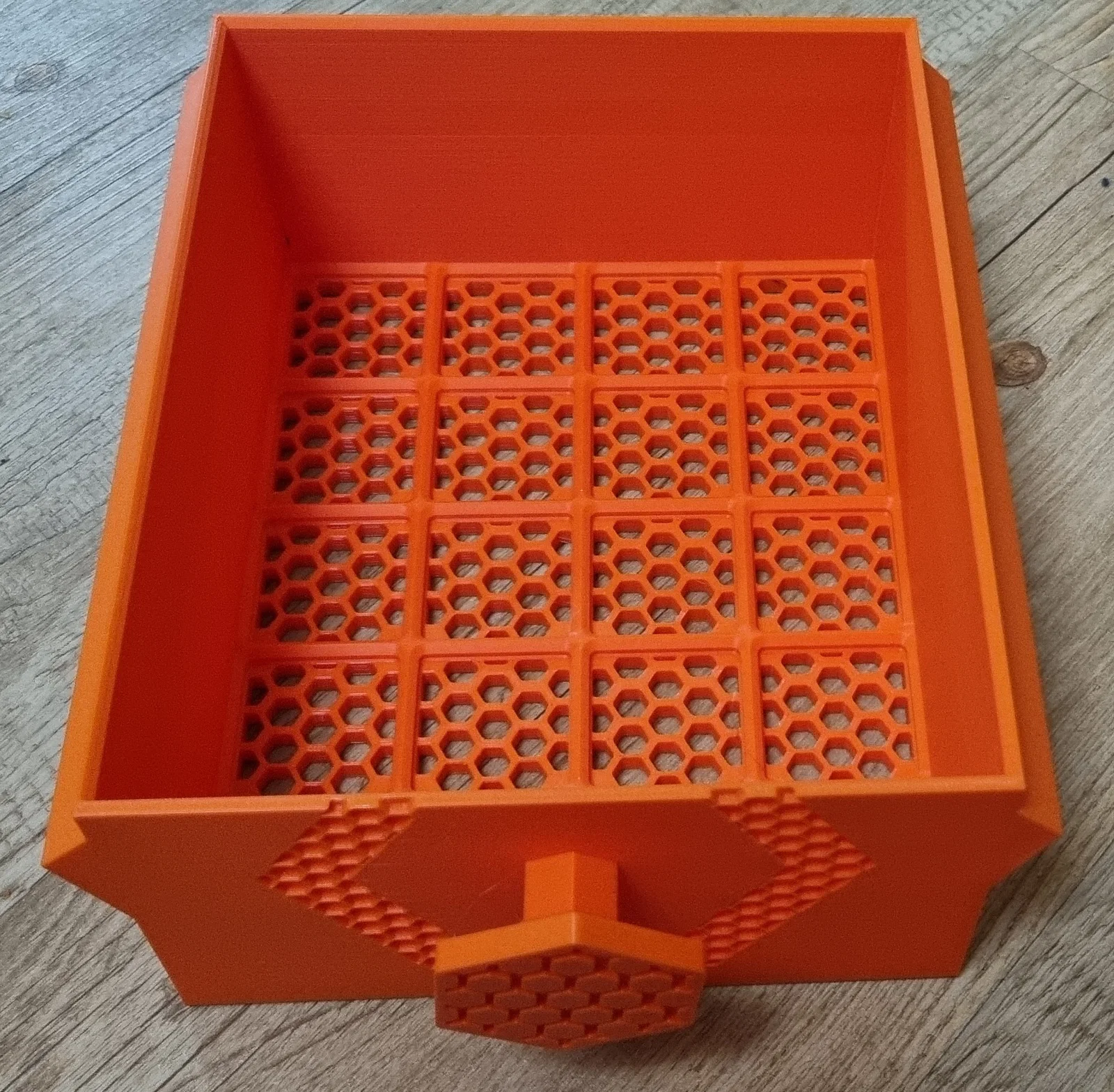

Đầu tiên bắt vít cố định 2 holder, sau đó gắn các chi tiết bên hông vào holder bằng pin. Hai chi tiết gia cường (stabilisation) được trượt vào các ray của phần hông và cũng cố định bằng pin. Cuối cùng bắt handle vào drawer rồi trượt drawer vào frame.

Deutsch:

Để cất đồ nghề gọn gàng ngay cạnh máy in và khỏi phải đi tìm mỗi khi cần kìm, chai xịt vệ sinh, khóa lục giác (Inbusschlüssel/allen keys) hay nhíp, mình đã thiết kế cái ngăn kéo này.

Dĩ nhiên, bạn cũng có thể dùng ngăn kéo để cất bất cứ thứ gì muốn lưu trữ: dụng cụ, đồ thủ công, bút, ốc vít… Với sự hỗ trợ của các Gridfinity inserts khác, ngăn kéo có thể ứng dụng rất linh hoạt!

Chỉ cần 8 con vít là có thể gắn dưới (bàn viết/bàn làm việc) hoặc kệ. Không cần thêm phần nào khác.

Teileliste Druckteile:

• Halter 2x (1x rechts+ 1x links, sind identisch)
• Rahmen_rechts_multi
• Rahmen_links_multi
• Schublade
• Griff
• Stabi1
• Stabi2_stopper (optional, andernfalls 2x Stabi1)
• Pin x 8

Druckeinsteillungen:

Tất cả chi tiết đều được in ở 0,2mm, 2 perimeters là đủ.

Các frame được in dựng đứng trên mặt dưới của bàn in và có support. Support thêm thường không cần thiết. Tùy độ bám bàn in, làm brim cho pin có thể sẽ giúp dính tốt hơn.

Zusammenbau:

Trước tiên bắt vít các Halter, rồi cố định các phần hông vào đó bằng pin. Trượt 2 phần gia cường vào ray của phần hông và cũng cố định bằng pin. Cuối cùng bắt Griff vào Schublade và trượt Schublade vào Rahmen.
