Nút bịt (Plug) cho Clamp Connector dây Romex

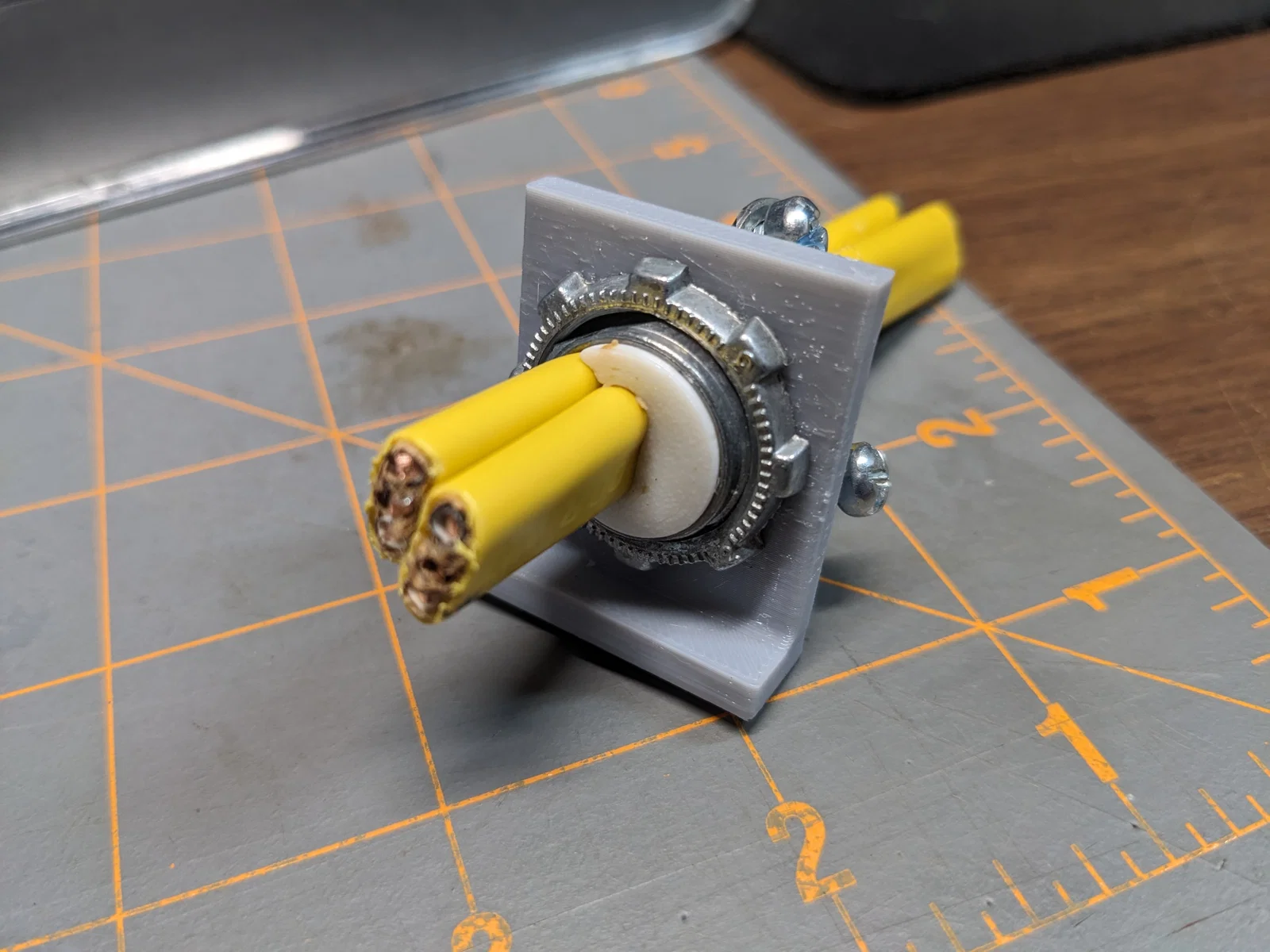

Plug đơn giản cho clamp connector dây Romex 12-2 (¾") giúp hạn chế nước/bụi vào hộp điện. Có bản cho lắp 1 hoặc 2 dây. Khuyến nghị in FLEX/filament mềm như NinjaFlex; lưu ý không làm hệ kẹp waterproof.
Mô tả

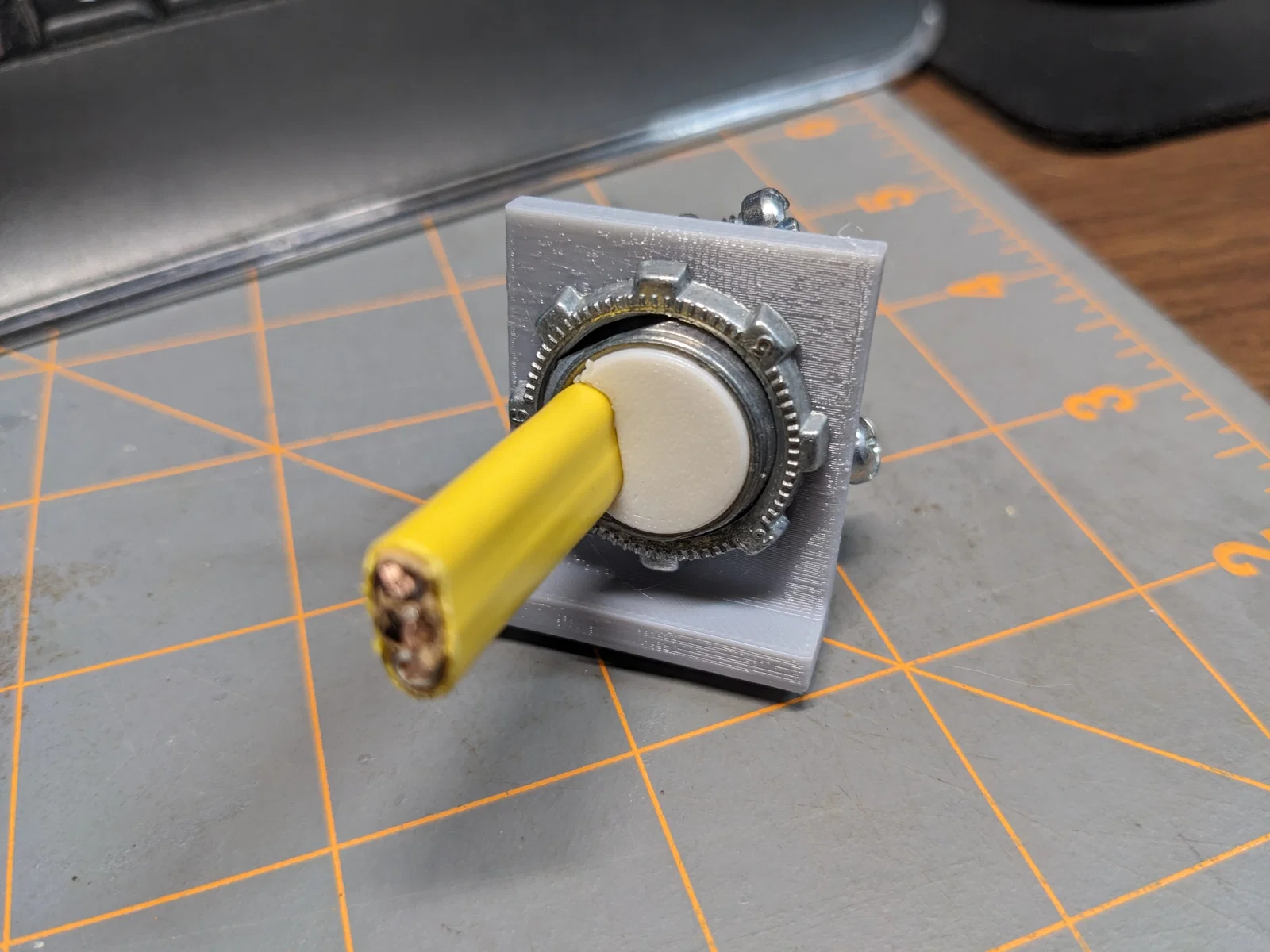

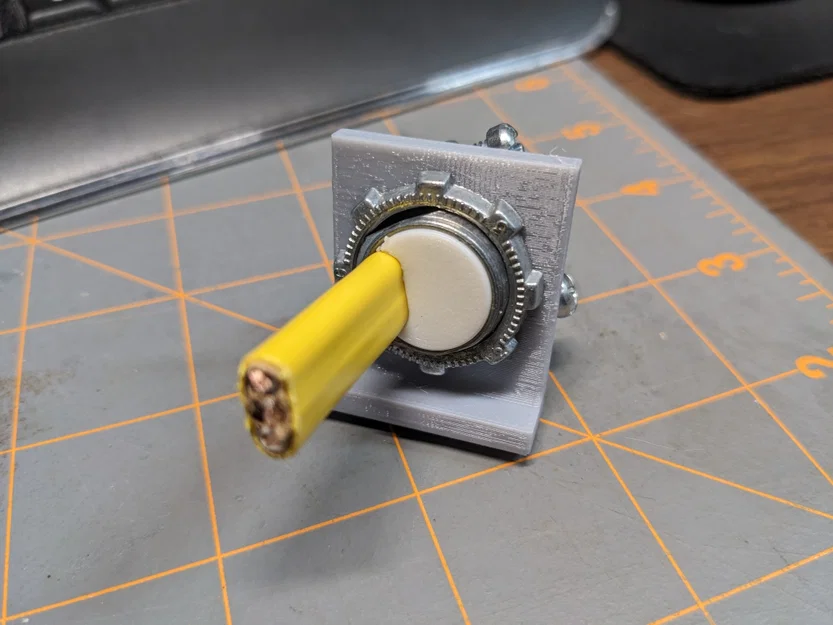

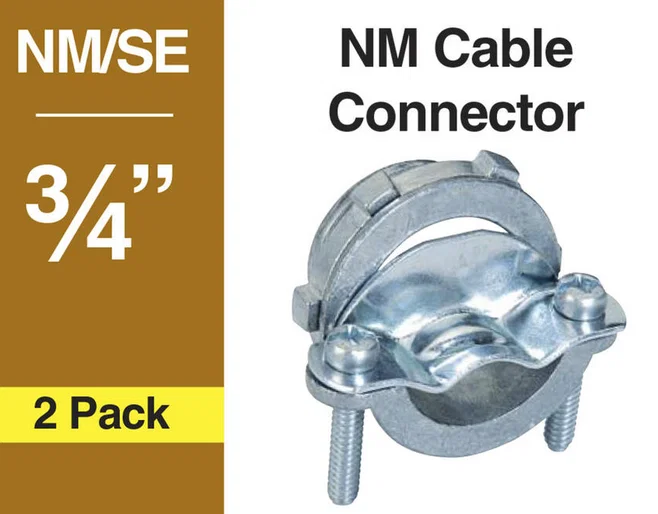

Bản in này được làm riêng cho dây Romex 12-2 dùng với đầu kẹp (clamp connector) cỡ ¾" (xem hình). Cái plug này giúp hạn chế nước hoặc bụi lọt vào hộp điện — tuy nhiên nó không làm cho đầu kẹp thành waterproof, và cũng không biến một hộp “indoor” thành loại phù hợp để dùng ngoài trời không che chắn.
Mình đã dùng các plug này cho một hộp điện gắn ngoài trời, nhưng đặt ở vị trí có mái che, tránh mưa và gió.
Lắp ráp và sử dụng

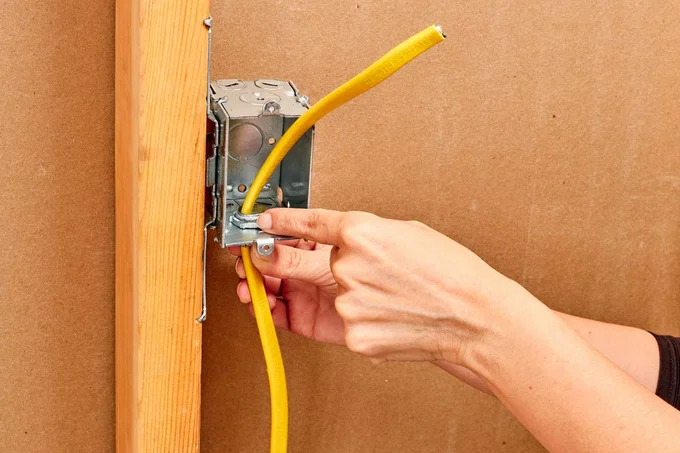

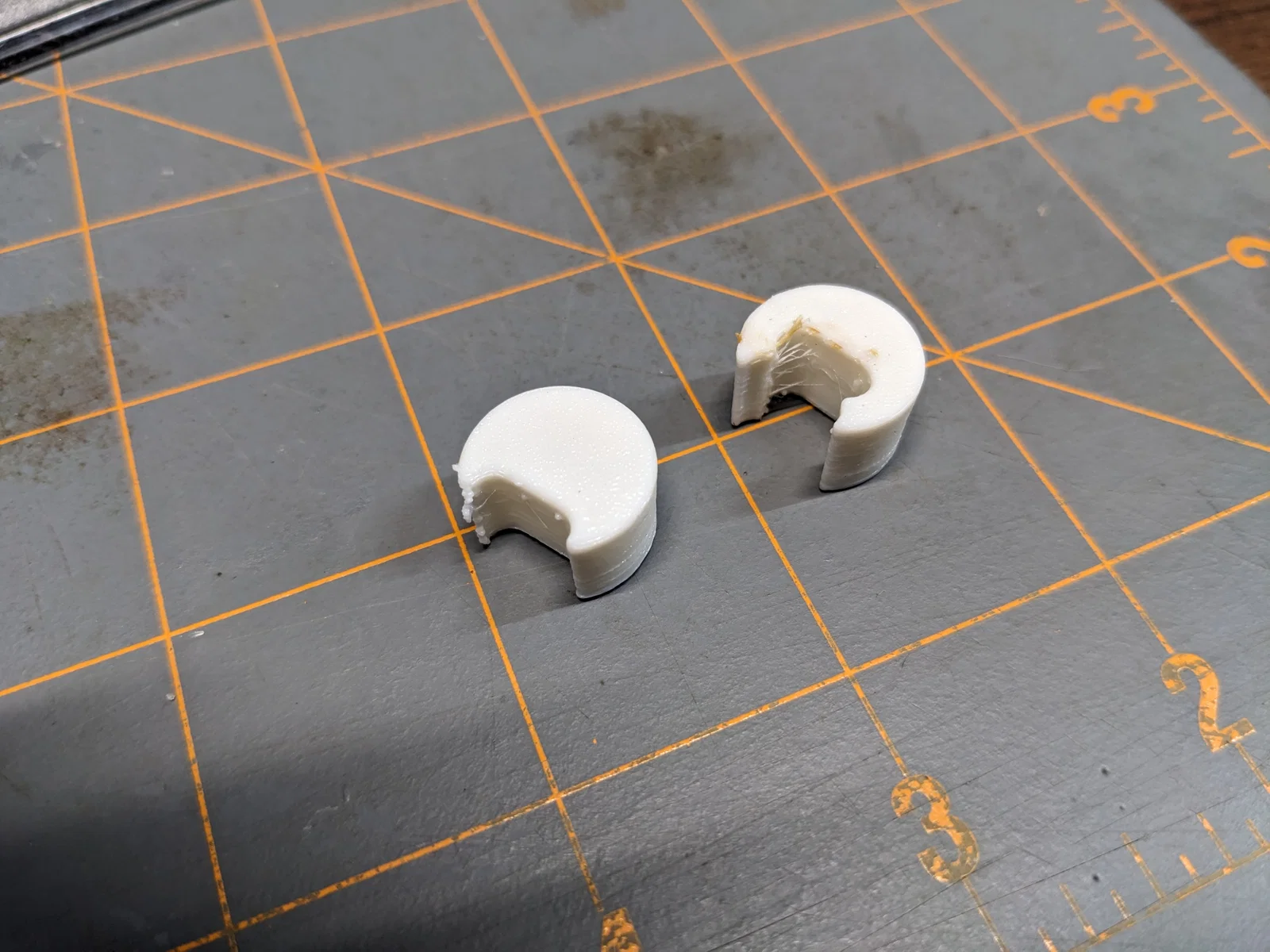

Lắp đầu kẹp và dây vào hộp điện như bình thường, rồi siết chặt đầu kẹp. Sau đó, đưa plug vào từ phía trong hộp điện — sẽ hơi khít. Lưu ý plug có độ côn rất nhẹ (nên in theo hướng “đầu nhỏ” ở phía trên); khi lắp thì đưa đầu đường kính nhỏ vào đầu kẹp trước.
Hướng dẫn in
In bằng FLEX với các file 3mf đã cung cấp, nếu không thì:
- Layer height 0.2mm
- 2 perimeters
- 20% gyroid infill
Nên dùng filament “mềm” nhất có thể; mình dùng NinjaFlex.
CAD
File OnShape 3D CAD cho mẫu này ở đây:
