Bảng pha màu Modular & Foldable, cá nhân hóa (Personalized)

Mình tạo mẫu này để dùng làm bảng pha màu (paint palette) cho sơn acrylic, nhưng thật ra dùng được cho mọi loại sơn. Nhờ có nắp đóng và ron (seal) TPU, thiết kế này giúp sơn không bị khô. Nhờ vậy sẽ giảm lãng phí sơn. Bạn có thể pha thêm sơn và lần sau lấy lại phần sơn đã pha trước đó để dùng tiếp mà không bị khô. Như vậy cũng đảm bảo bạn có đúng tông màu đã pha y như lần trước.

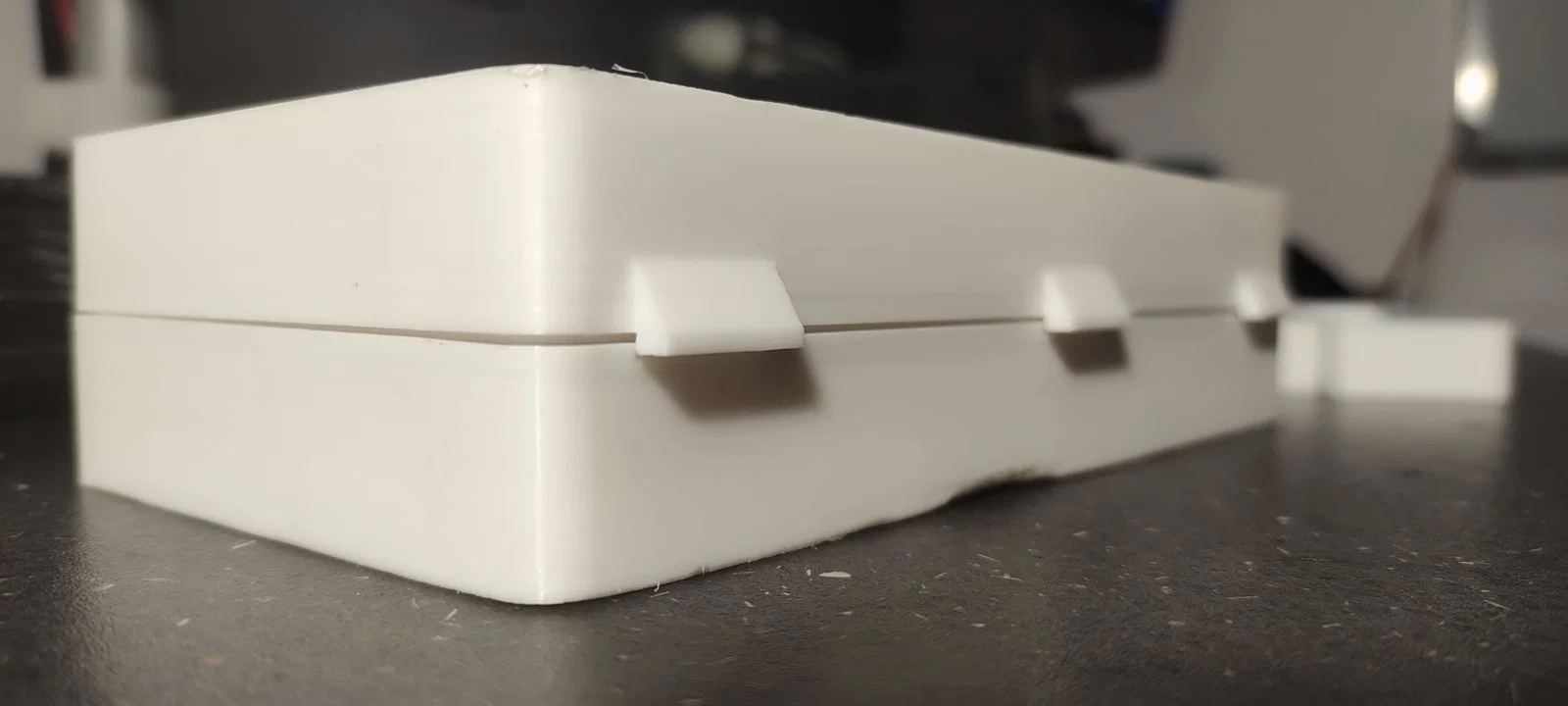

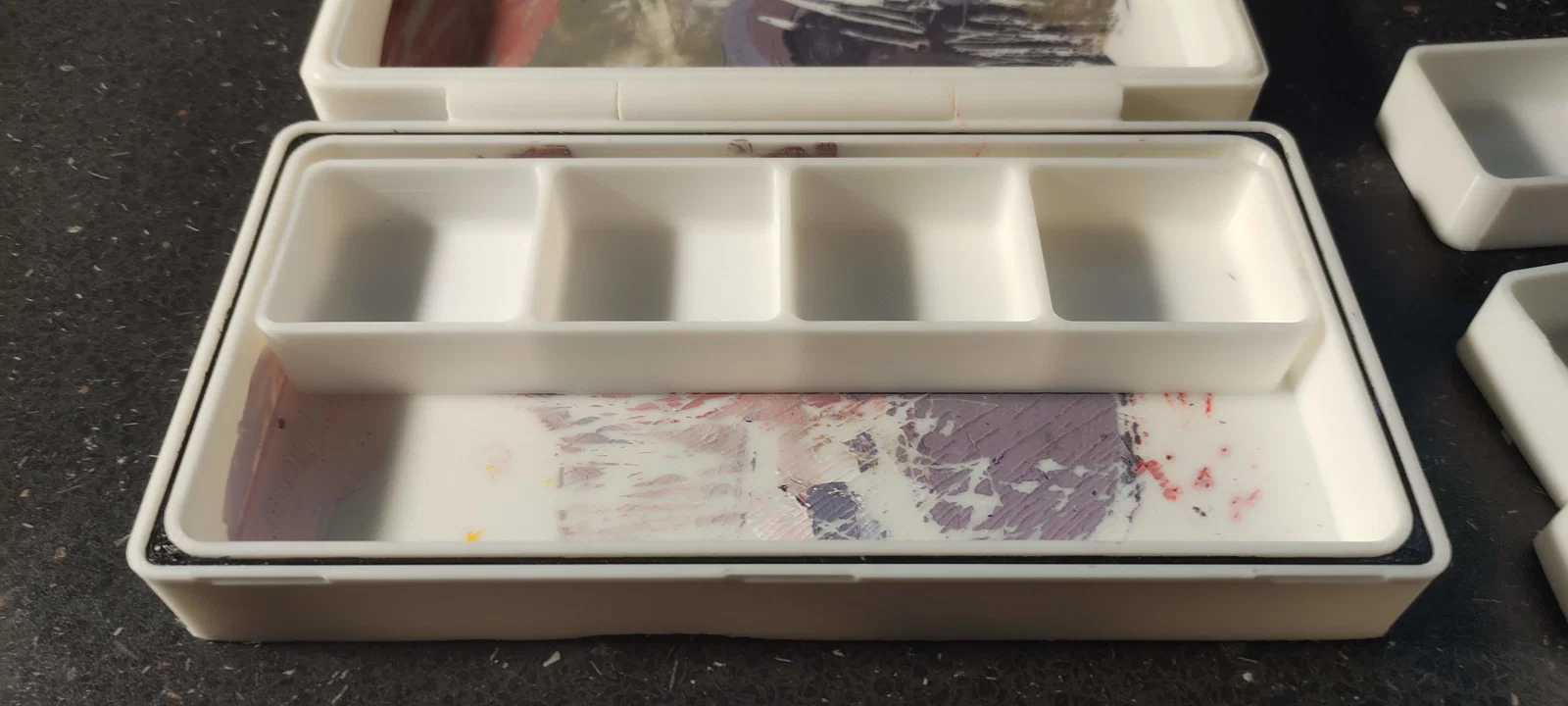

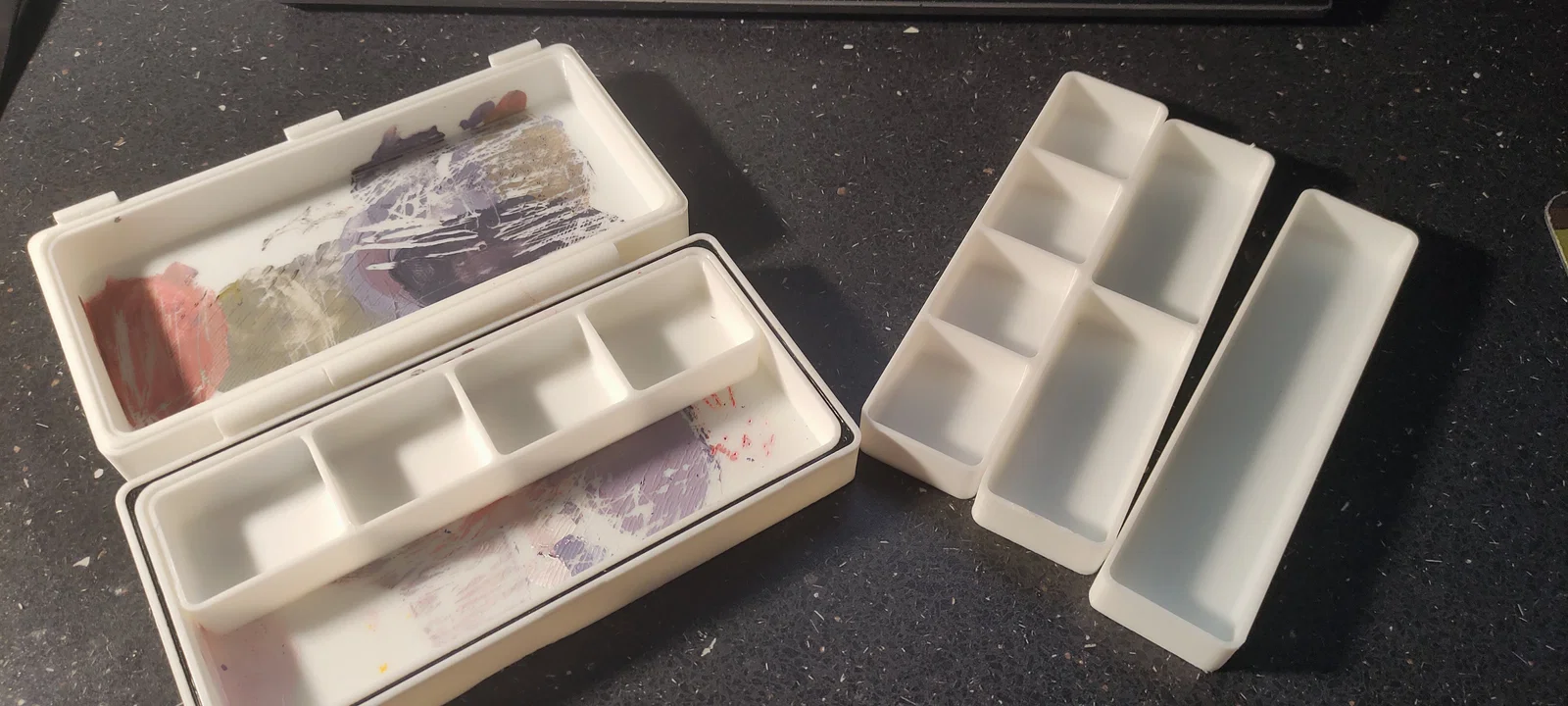

Phần hộp là dạng print-in-place, có kẹp (clips) tích hợp và dây ron TPU để giữ hộp đóng kín và giúp sơn không bị khô. Các khay chứa sơn (containers) cũng tháo rời được nên bạn có thể cấu hình bảng pha theo ý.

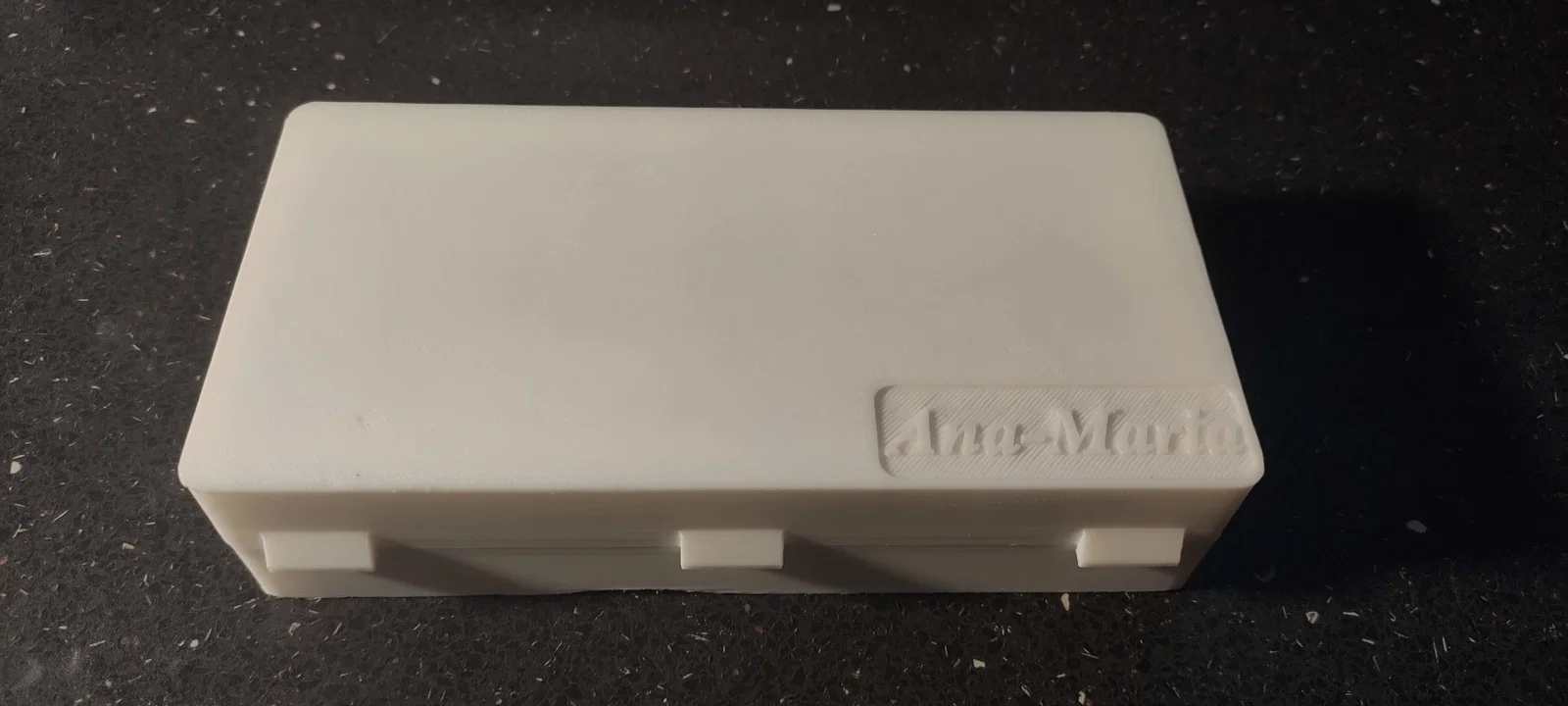

Mình có đính kèm luôn file Fusion360. Nhờ vậy bạn có thể tạo thêm khay mới, và cũng có thể cá nhân hóa (personalized) phần hộp bằng cách thêm chữ tùy ý trên nắp (Sketch16 trong dự án Fusion360).

Kích thước:

• phần hộp: nắp trên và đáy dưới mỗi cái 200mm X 100mm;

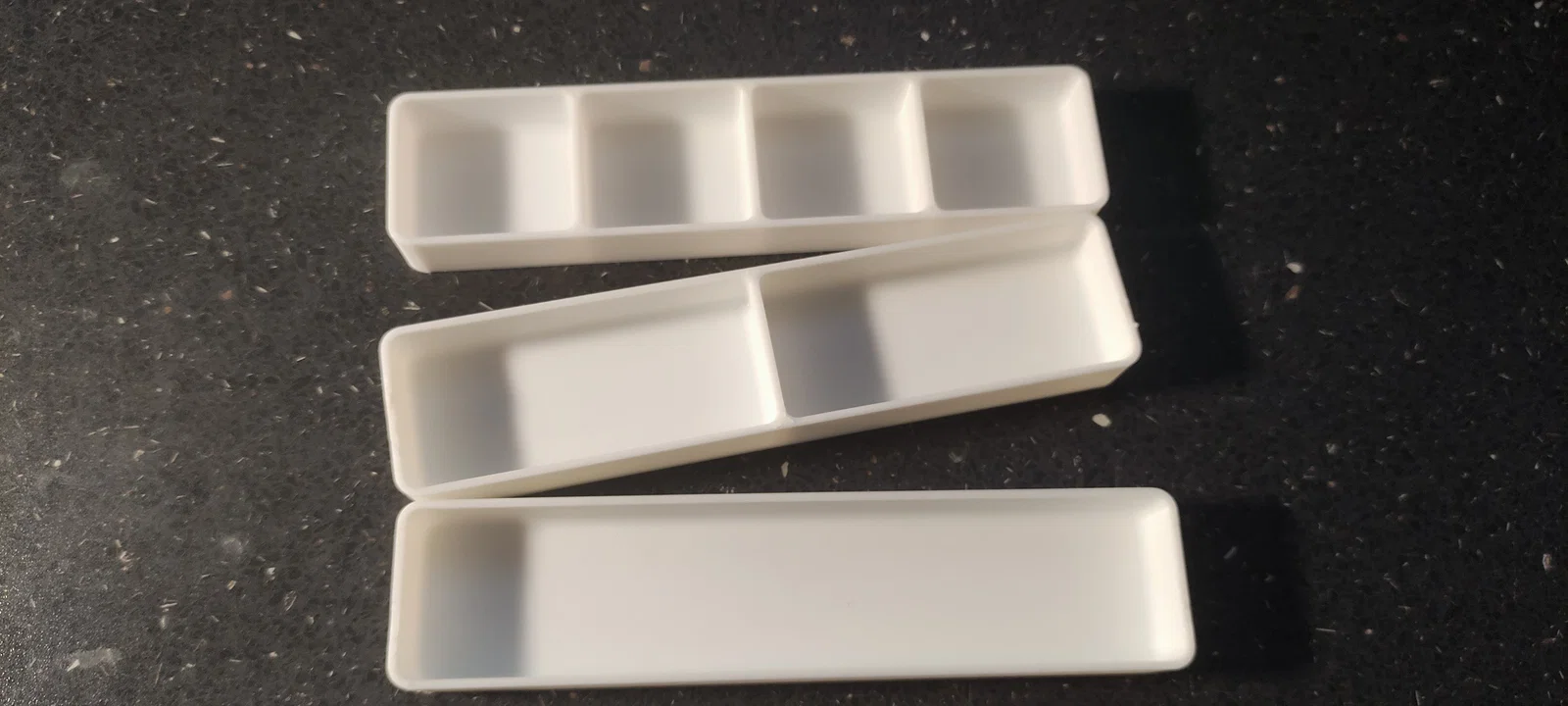

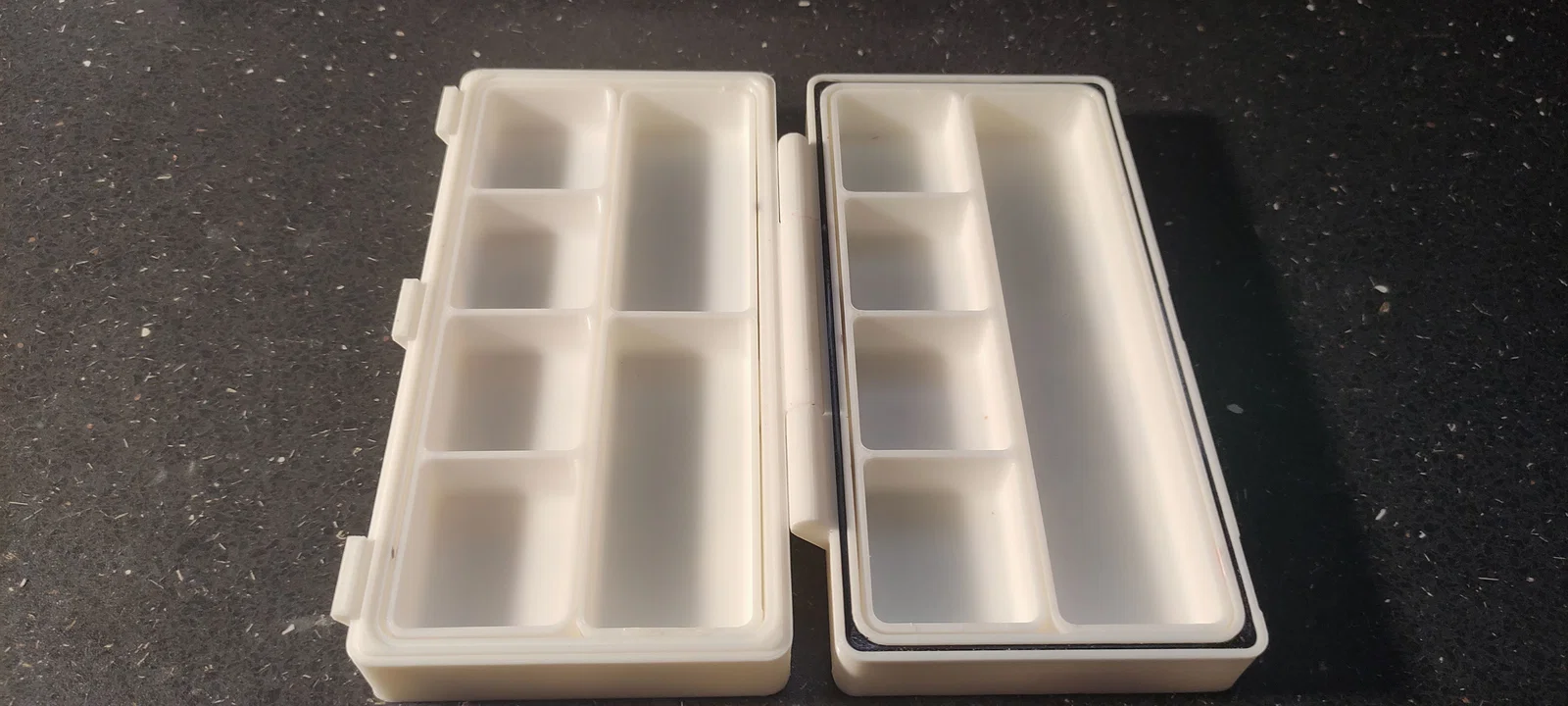

• khay chứa: 185mm x 43mm. Ngoài ra có các khay chia đều với 1, 2 hoặc 4 lỗ;

Trong dự án Fusion 360:

• containers và ron TPU nằm trong menu Bodies;
• Nắp trên và đáy dưới là components;

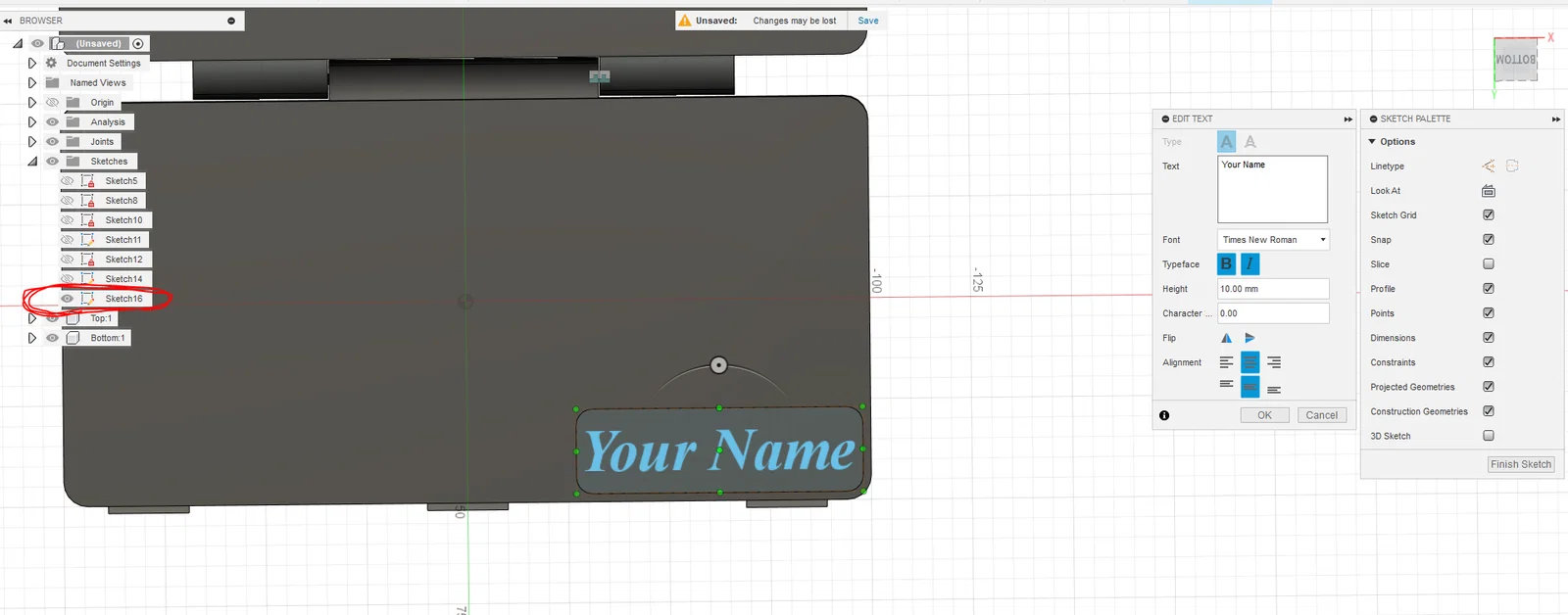

• phần tùy biến tên là Sketch16 và khung bao quanh tên là Sketch14 (có thể thấy trong hình dự án);

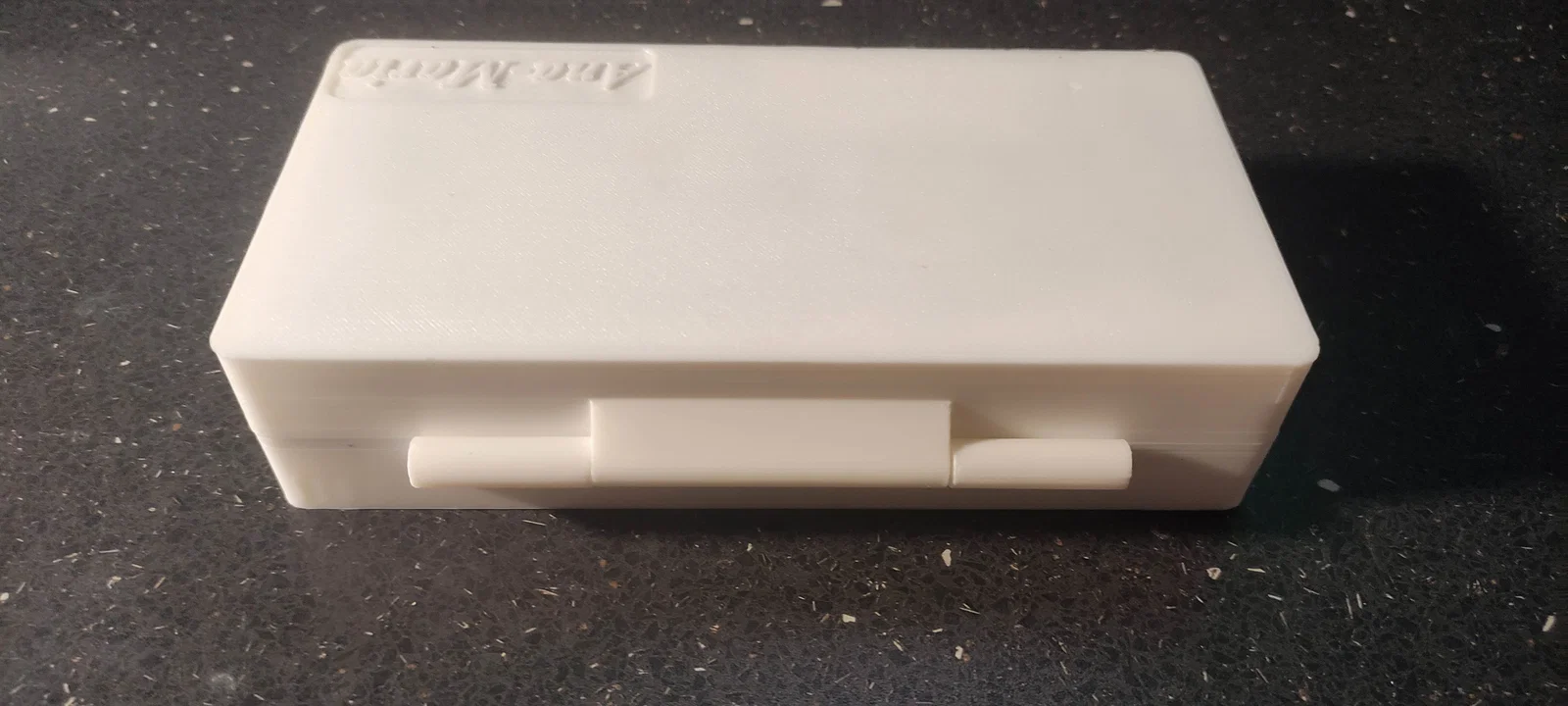

Mình in phần hộp bằng PLA và phần ron bằng TPU trên máy Creality Ender3 V3 KE. Dung sai (tolerance) cho bản lề print-in-place là 0.35mm. Ngoài ra, phần hộp có thể in một lần trên buildplate 220mm x 220mm (đây là kích thước buildplate của mình). Các thông số in khác:

• Vật liệu: Sunlu White PLA và Creality TPU;
• Layer Height: 0.20mm;
• Print Speed: 300 mm/s;
• Infill: Gyroid 15%;
• Nhiệt độ in: 220°C;
• Không cần support;

*Lưu ý: cái vết khuyết thấy trong hình ở đáy hộp là do mình không vệ sinh buildplate trước khi in. 😅
