Screw & Parts Tray – Khay đựng ốc vít và linh kiện

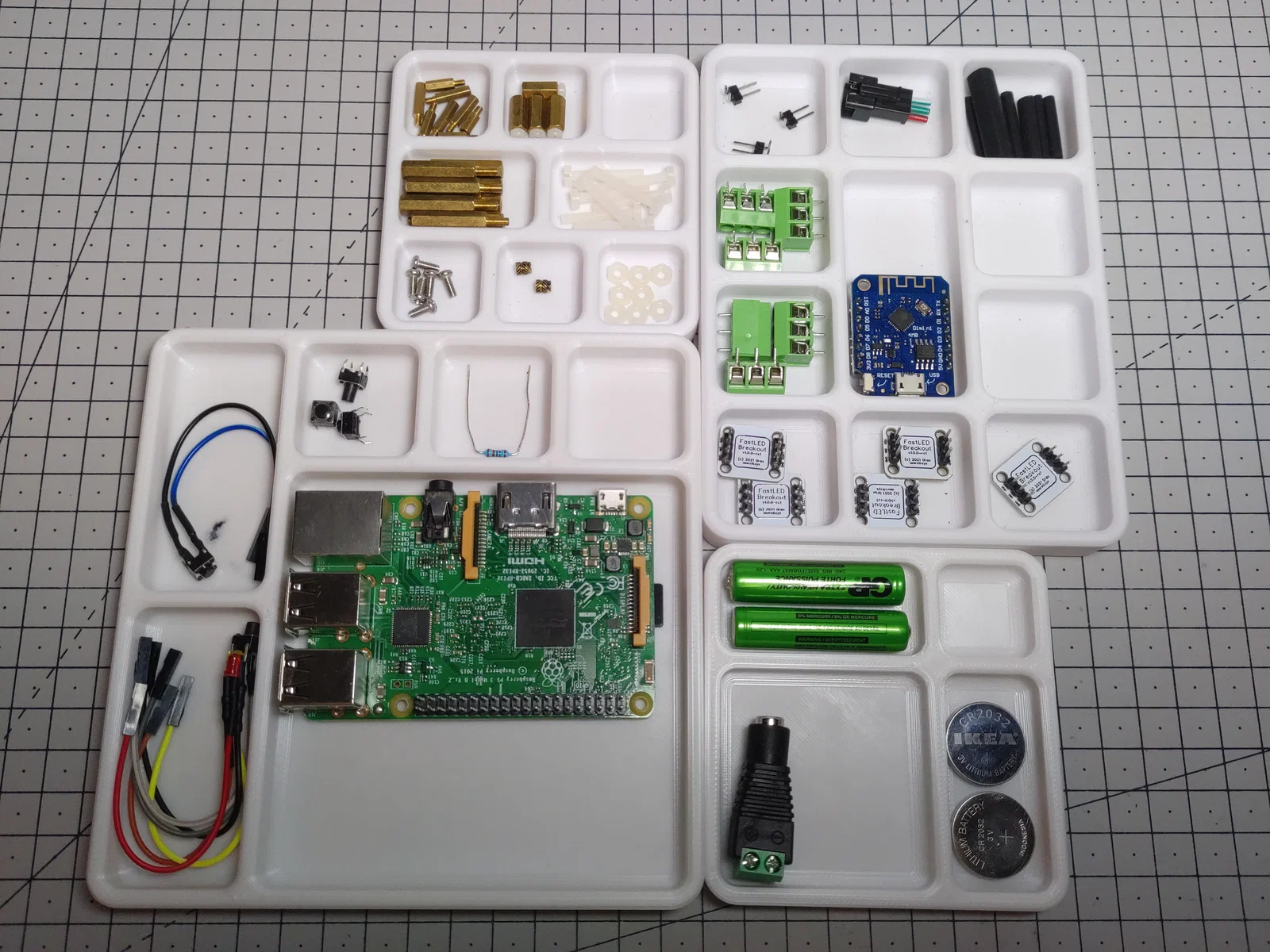

Bộ khay đựng ốc và linh kiện đơn giản mà mình hay dùng khi làm mấy dự án điện tử. Trong phần tải về có 2 thư mục để phân biệt vì kích thước của chúng khác nhau:

• parts-tray: mẫu cao 16 mm, các ngăn (pockets) theo lưới 30 mm × 30 mm
• screw-tray: mẫu nhỏ hơn, cao 12 mm với các ngăn 23 mm × 23 mm

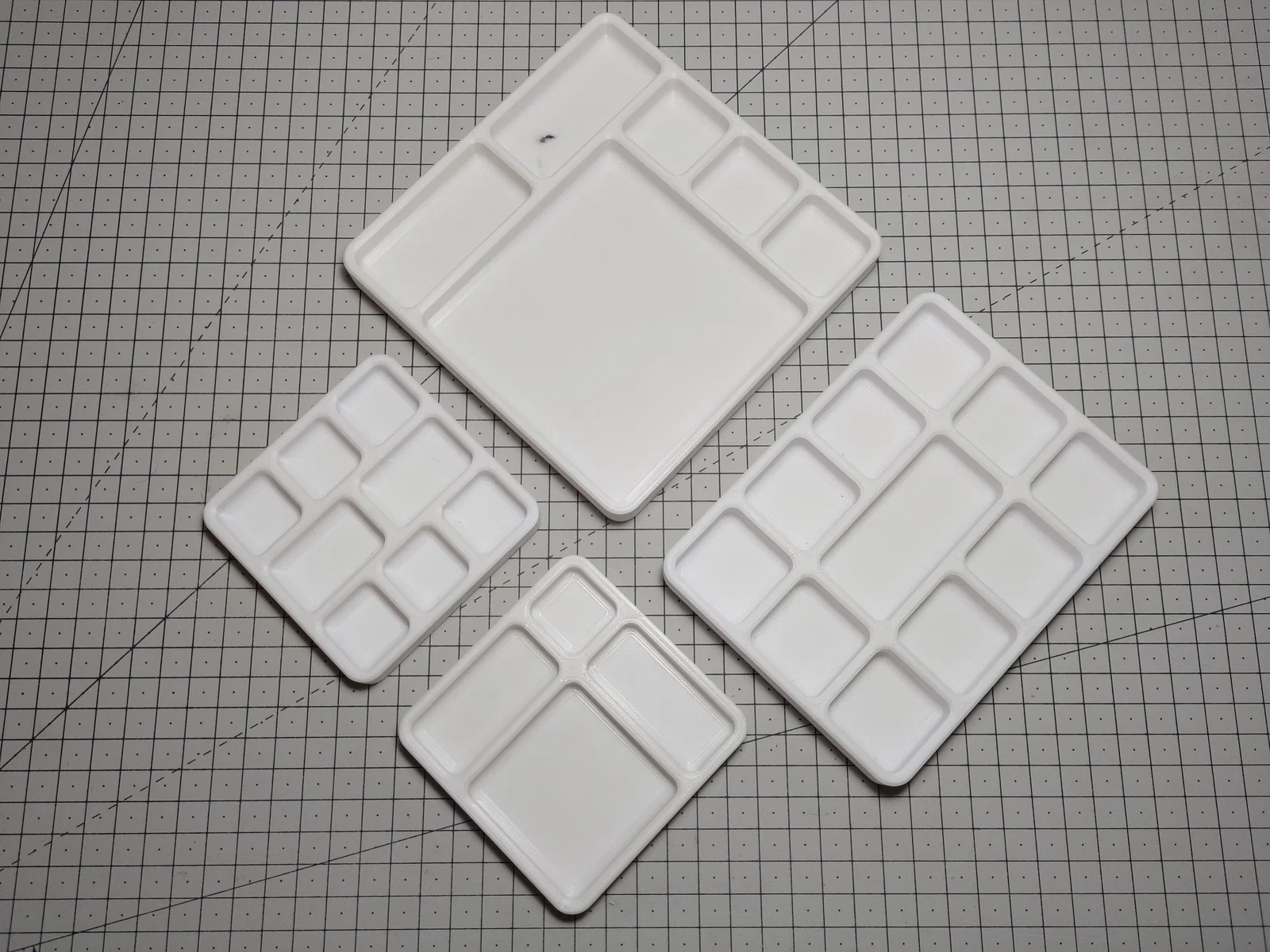

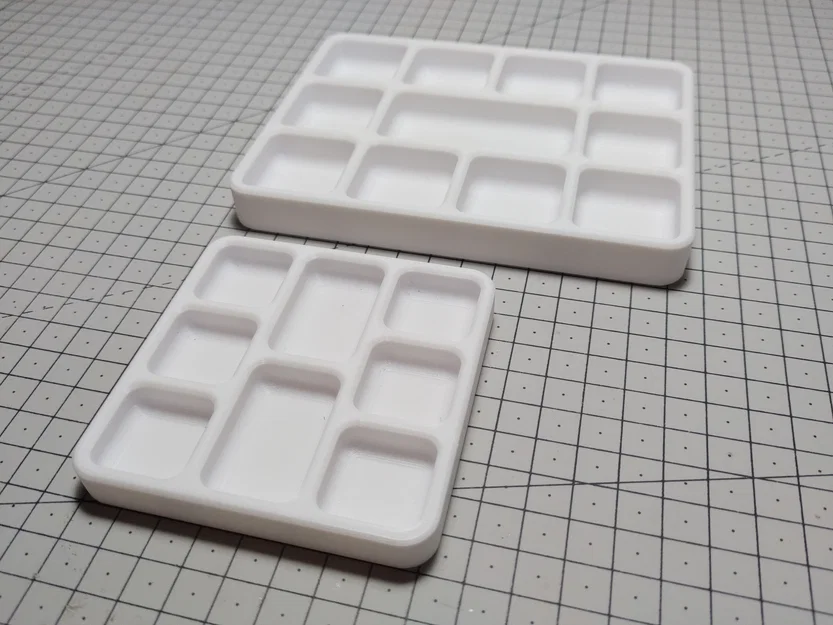

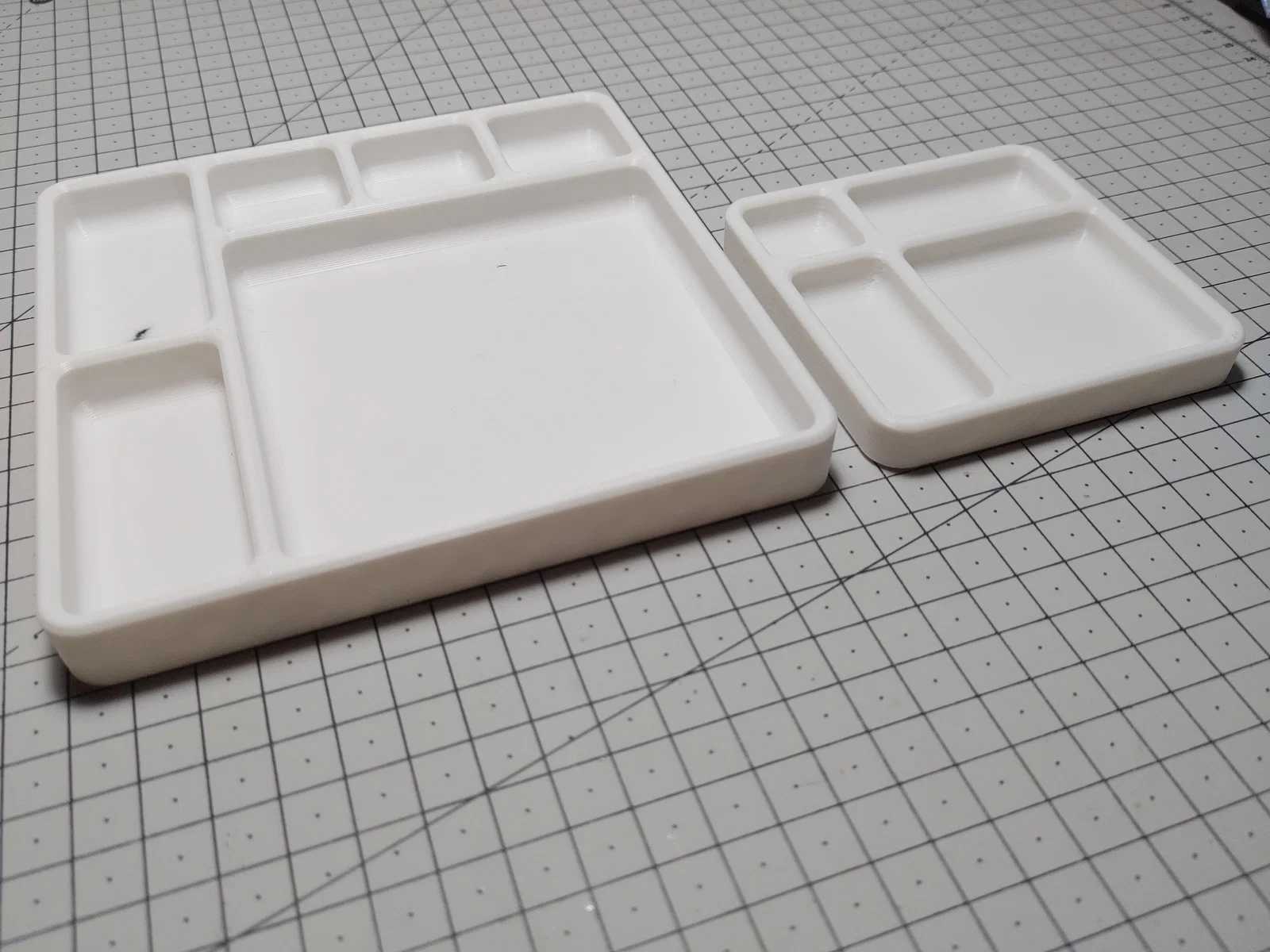

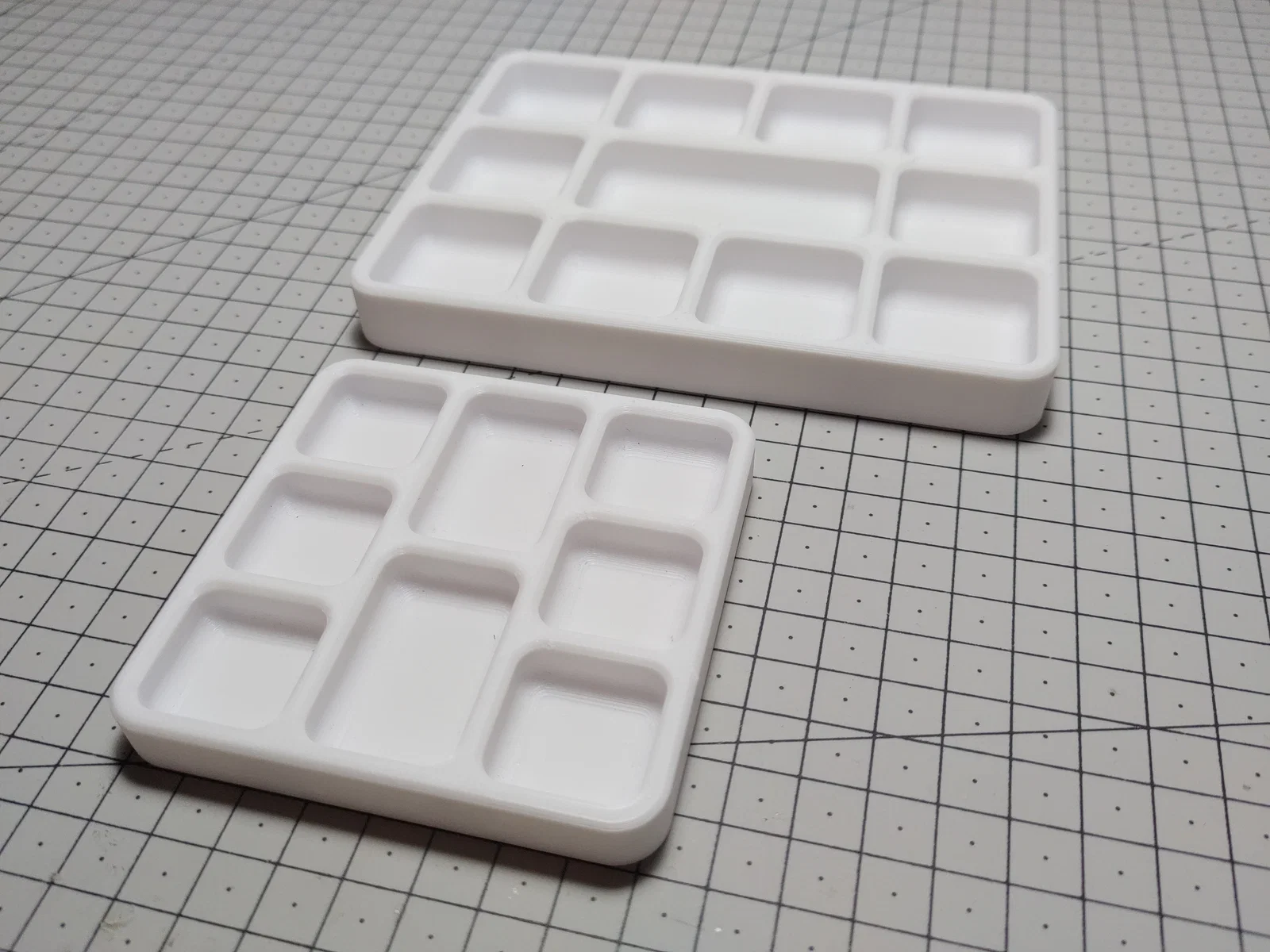

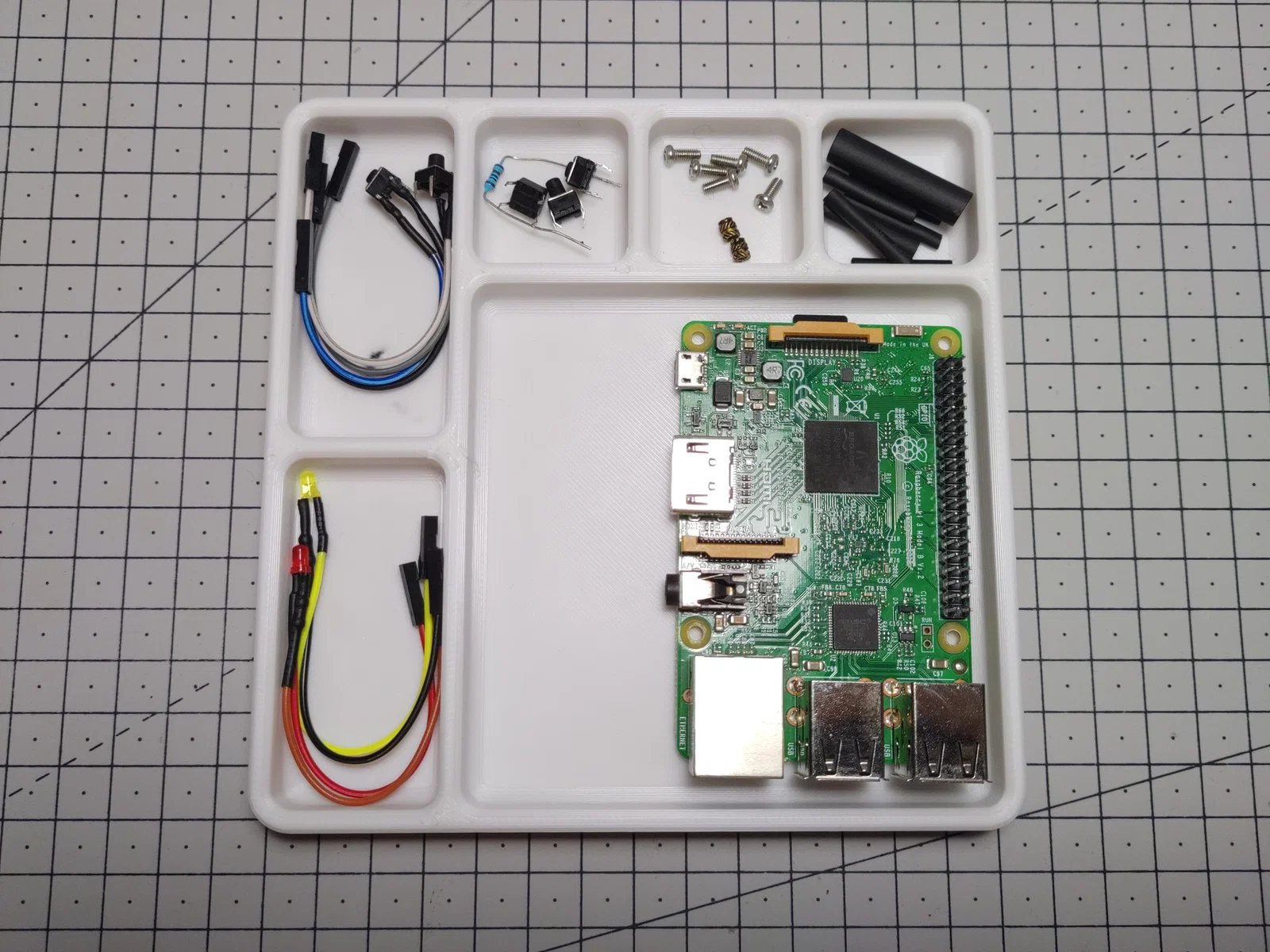

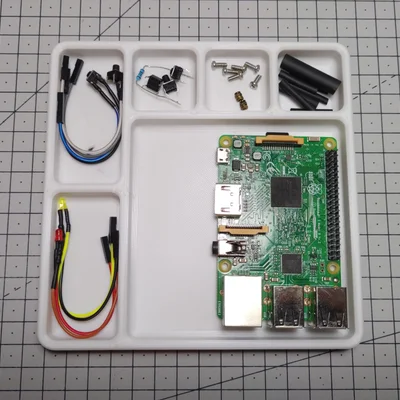

Mình có kèm 2 biến thể cho mỗi loại: bản large có các ngăn được gộp lại lớn hơn với một ngăn trung tâm to hơn, còn bản small thì chủ yếu giữ theo lưới, chỉ gộp một vài ngăn vì đôi khi có linh kiện không vừa đúng ô, khá là bực mình.

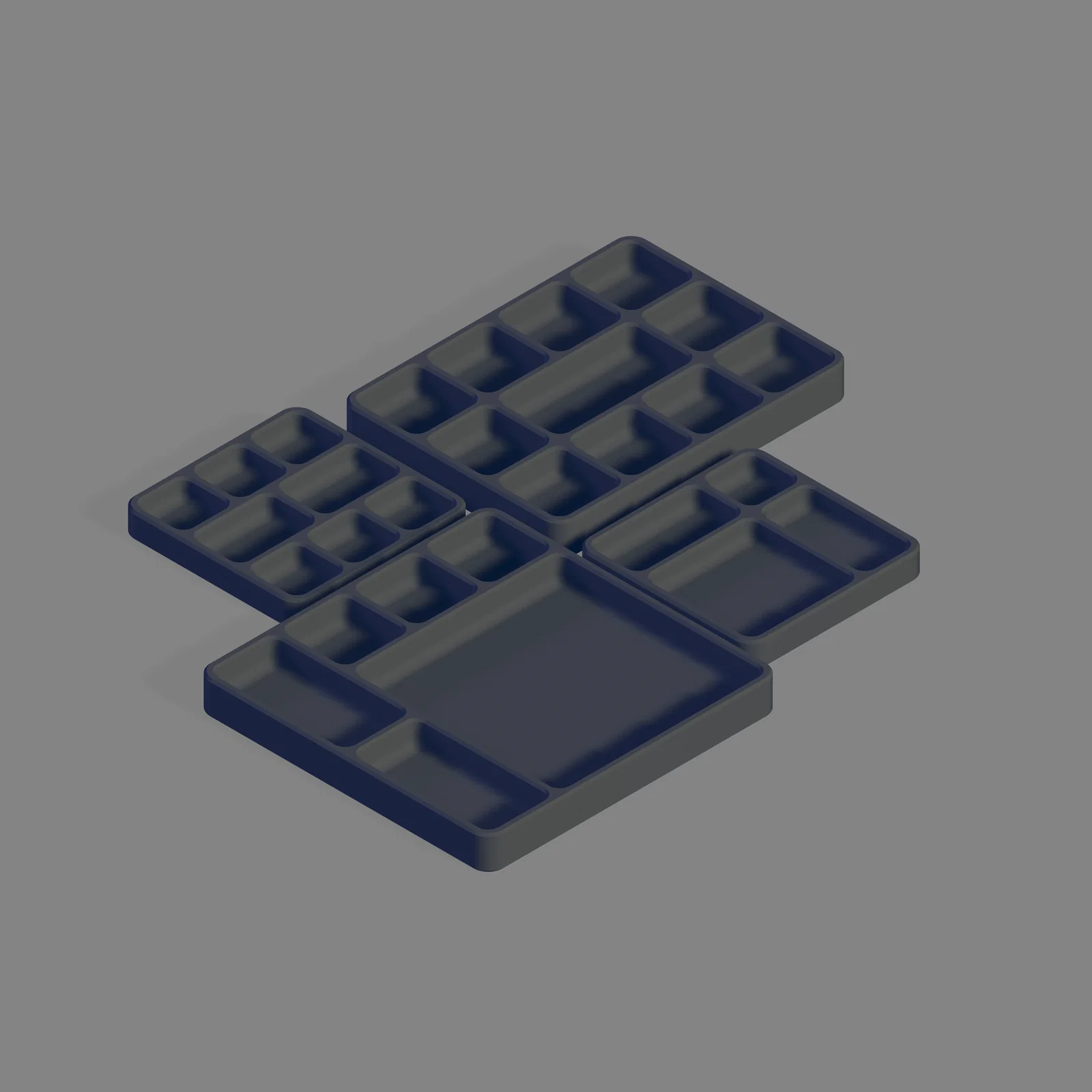

Nếu bạn cần bố cục khác với những mẫu mình cung cấp, bạn có thể xem các file nguồn Fusion 360, trong đó phần lưới được dựng khá rõ ràng bằng sketch. Mình cũng có thể bổ sung mẫu mới ở đây nếu sau này cần in thêm, hoặc nếu có bạn nào hỏi cái gì mình làm nhanh được trong phần bình luận.

In ấn

Mẫu nên in với mặt đáy úp xuống build-plate và có thể in khá nhanh, sạch với layer height 0.3 mm và infill 20%.

• Raft: không
• Supports: có
• Layer Height: 0.3mm
• Infill: 20%
