Tay xách thay thế cho thùng giữ lạnh Igloo (Igloo Cooler Handle)

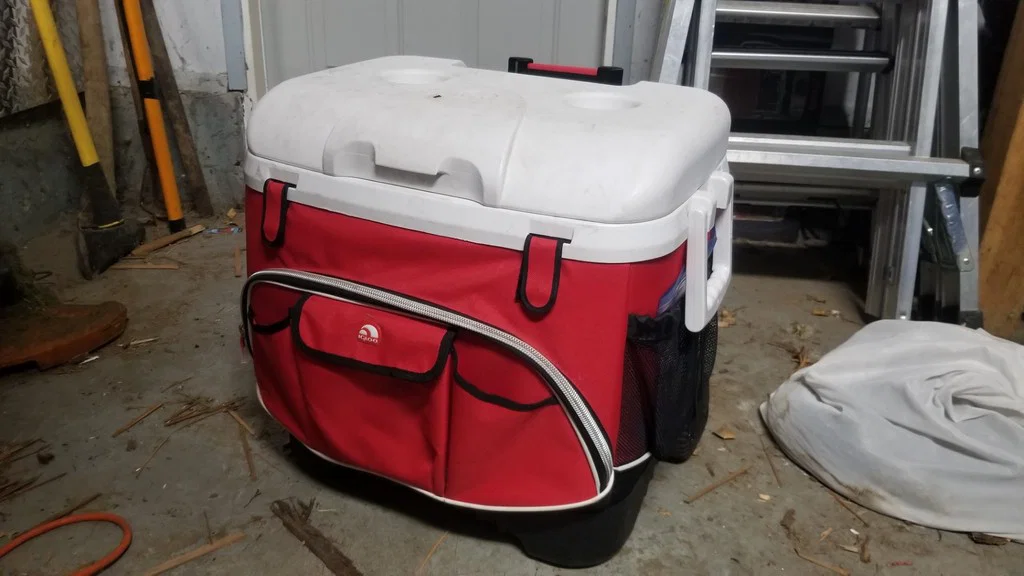

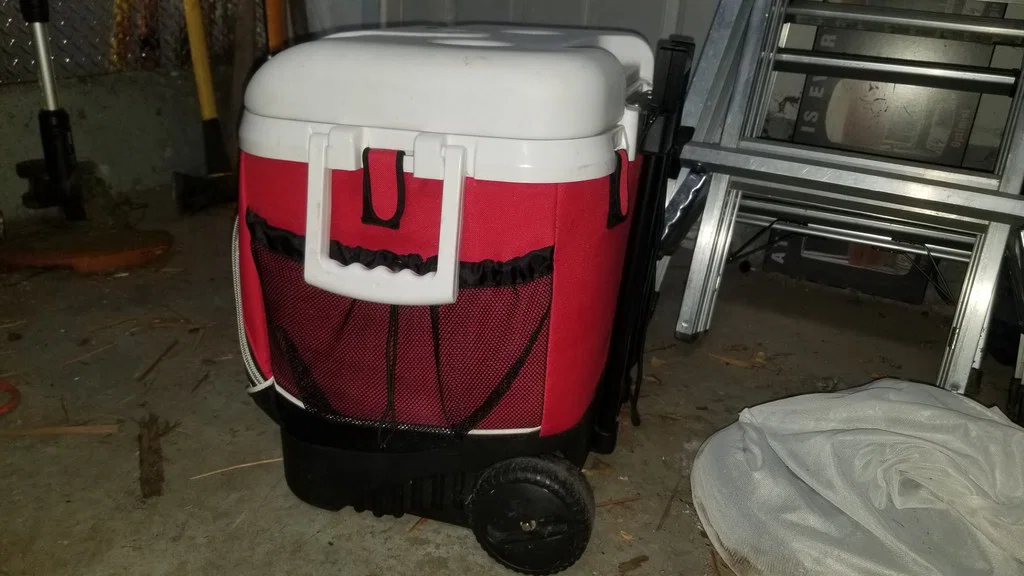

Đây là tay xách thay thế cho thùng giữ lạnh (cooler) Igloo trong hình. Mình không xác định được chính xác là model nào.

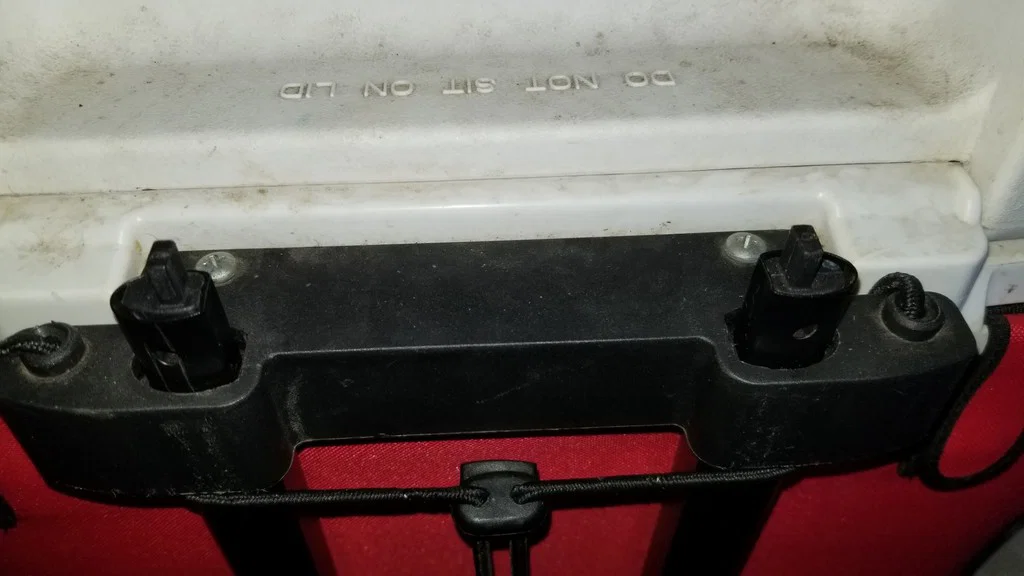

Mình làm bể tay xách zin nên thiết kế cái này để thay. Để dùng được, bạn sẽ cần bẻ hoặc cắt bỏ phần nhựa còn sót lại của tay xách cũ, sao cho trên mỗi bên chỉ còn lại 2 thanh kim loại dạng telescopic (ống lồng) là nơi tay xách gắn vào. Bên trong mỗi cái sẽ có một chi tiết dạng lò xo (spring loaded) với một mấu nhựa hình chữ nhật thò ra. Tay xách thay thế sẽ ấn vào phần này để kích hoạt cơ cấu.

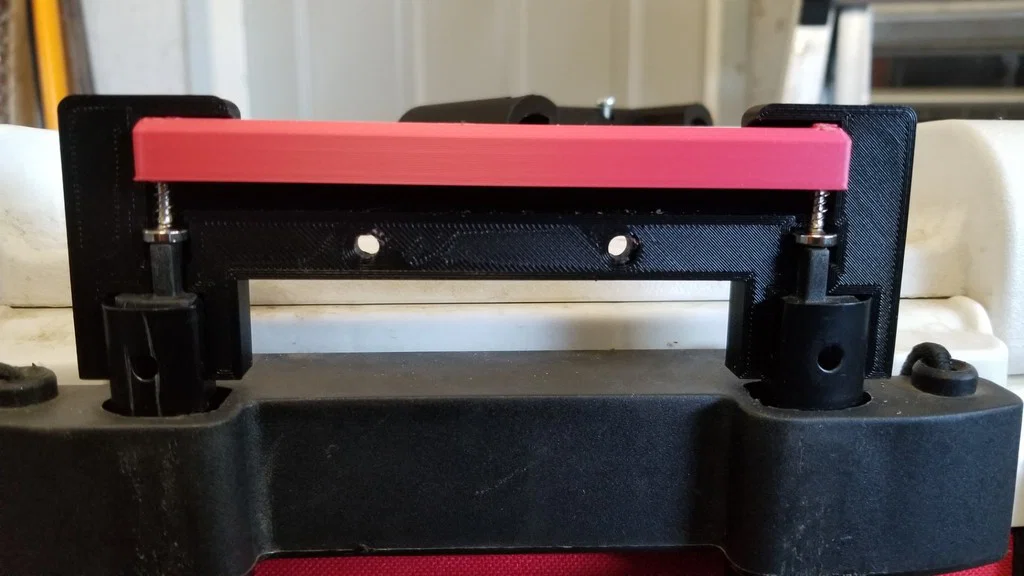

Để lắp, bạn cần 4 con bolt và nut với chiều dài/đường kính phù hợp, và 2 con screw để bắt vào mặt dưới của nút bấm. Hai con screw này sẽ là thứ đẩy vào các mấu nhựa hình chữ nhật.

Mình không có thông số hay kích thước bolt/screw vì mình lượm đại trong thùng đồ ốc vít linh tinh ở nhà. Có thể sau này mình sẽ đo lại cho dễ làm hơn nếu thấy có người quan tâm. Còn không thì bạn phải tự canh (wing it) thôi.

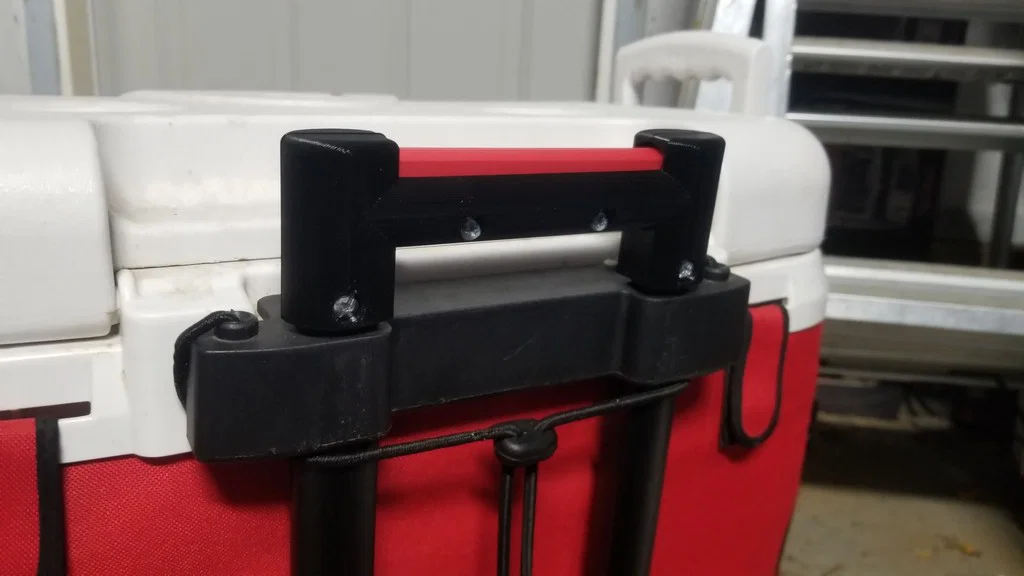

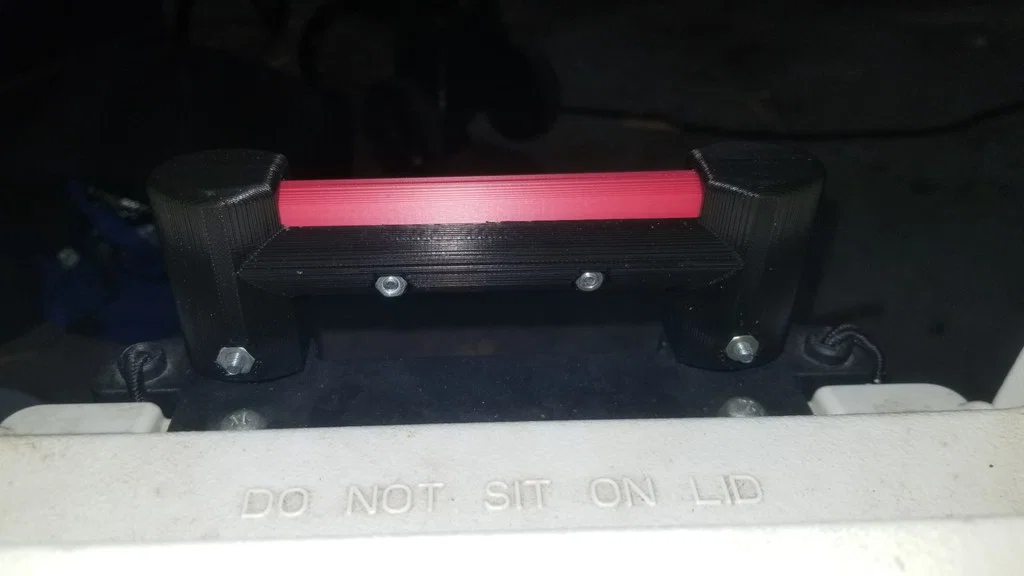

Nhớ xem kỹ hình, vì mình nghĩ nhìn hình sẽ dễ hiểu cách lắp hơn nhiều.

Mình đoán mẫu này có thể dùng được cho vài model Igloo khác. Chỉ cần đảm bảo phần telescopic cách nhau đúng khoảng, đúng hình dạng, và cơ cấu giống nhau. Nếu bạn dùng được và biết rõ model thùng của bạn, nhắn mình một tin cho mình biết với, mình cảm ơn.

Aug 11, 2024 - Cập nhật nhỏ: Mình phải in lại bằng PETG vì bản PLA ban đầu bị cong khi để trong xe nóng (đúng như dự đoán). Nhân tiện mình thêm vài chamfer rất nhỏ ở các bề mặt sẽ áp xuống build plate. Nó hoạt động như bù “elephants foot” tích hợp. Mình cũng chọn dùng fuzzy skin cho lần in lại, nhìn cũng khá hay.

Print Settings

Printer Brand:

Anycubic

Printer:

All-metal Mega

Rafts:

No

Supports:

Yes

Resolution:

0.3

Infill:

40

Filament: filaments.ca econofil, stronghero PLA, PLA+ black, red (looks pink)

Notes:

Mình in bằng PLA, nhưng bạn nên dùng PETG hoặc vật liệu khác thì ổn hơn, nhất là nếu nghĩ thùng có thể bị để trong xe nóng hay tương tự.

Tất cả các part đã được đặt sẵn theo orientation in khuyến nghị. Cẩn thận chỉnh nozzle đừng sát bed quá. Bị squish nhiều (elephants foot) có thể làm lắp không khít. Raft có thể là một lựa chọn nếu bạn hay gặp vụ này, dù mình thì không dùng.

Nếu thiết kế này hữu ích với bạn, nhớ đăng một bản make nha!
