Bộ nguồn Parkside x20team 17–20V kèm undervoltage protection

Remix từ Adapter pin Parkside (f3d) - bản ngon nhất Tác giả BeppeITA

Tác giả ODCAProps_533871

Lượt tải
47
Lượt thích
5
Lượt coi
722

File 2 157,3 KB

  • Bottom_1777727855.stlSTL · 90,1 KB
  • Top_1777727856.stlSTL · 67,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#366466
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

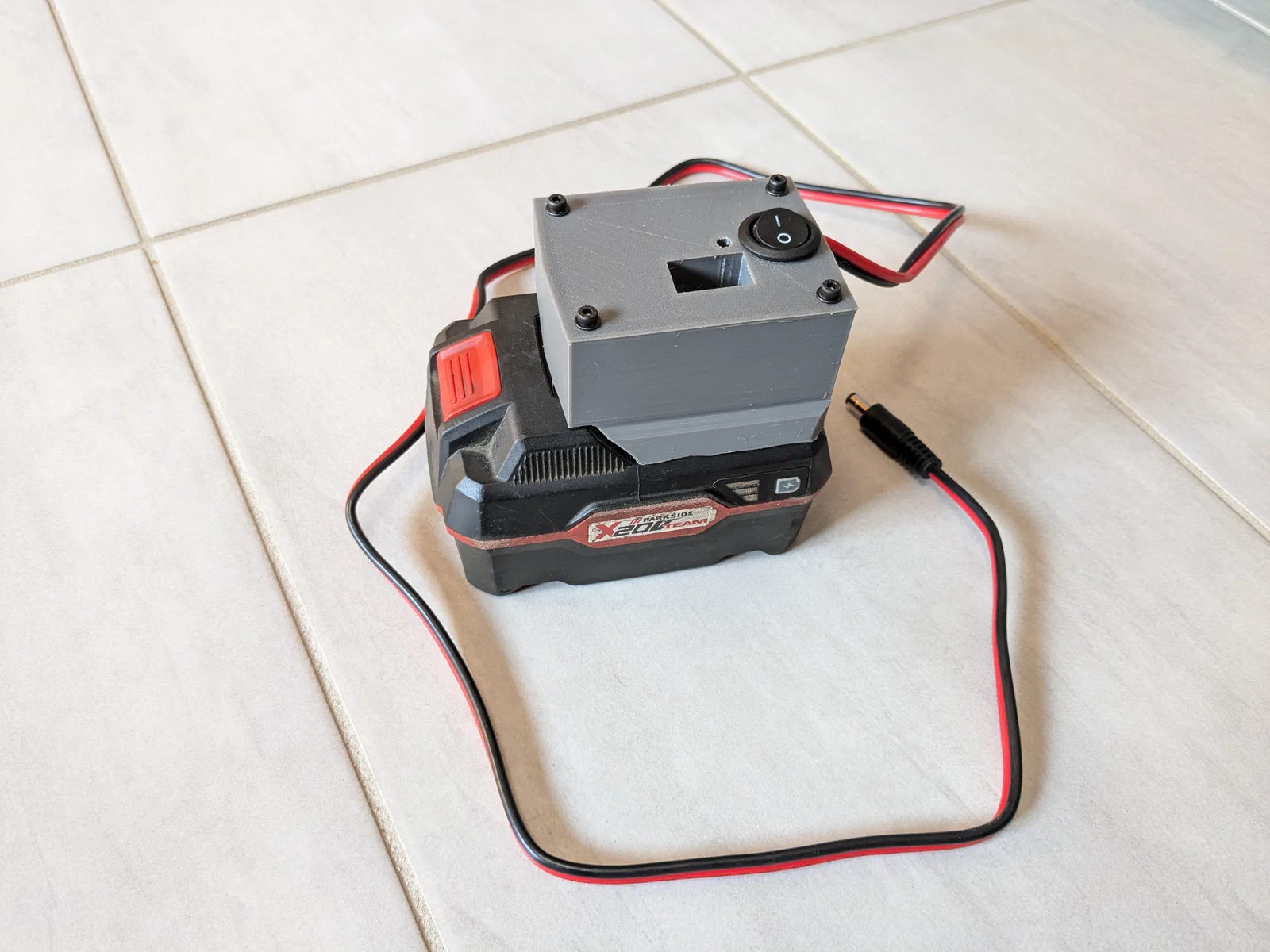

Thêm một mẫu adapter pin nữa, dùng cho pin Parkside x20team (LIDL) và trong trường hợp này là đầu nối 5521
Có kèm undervoltage protection.

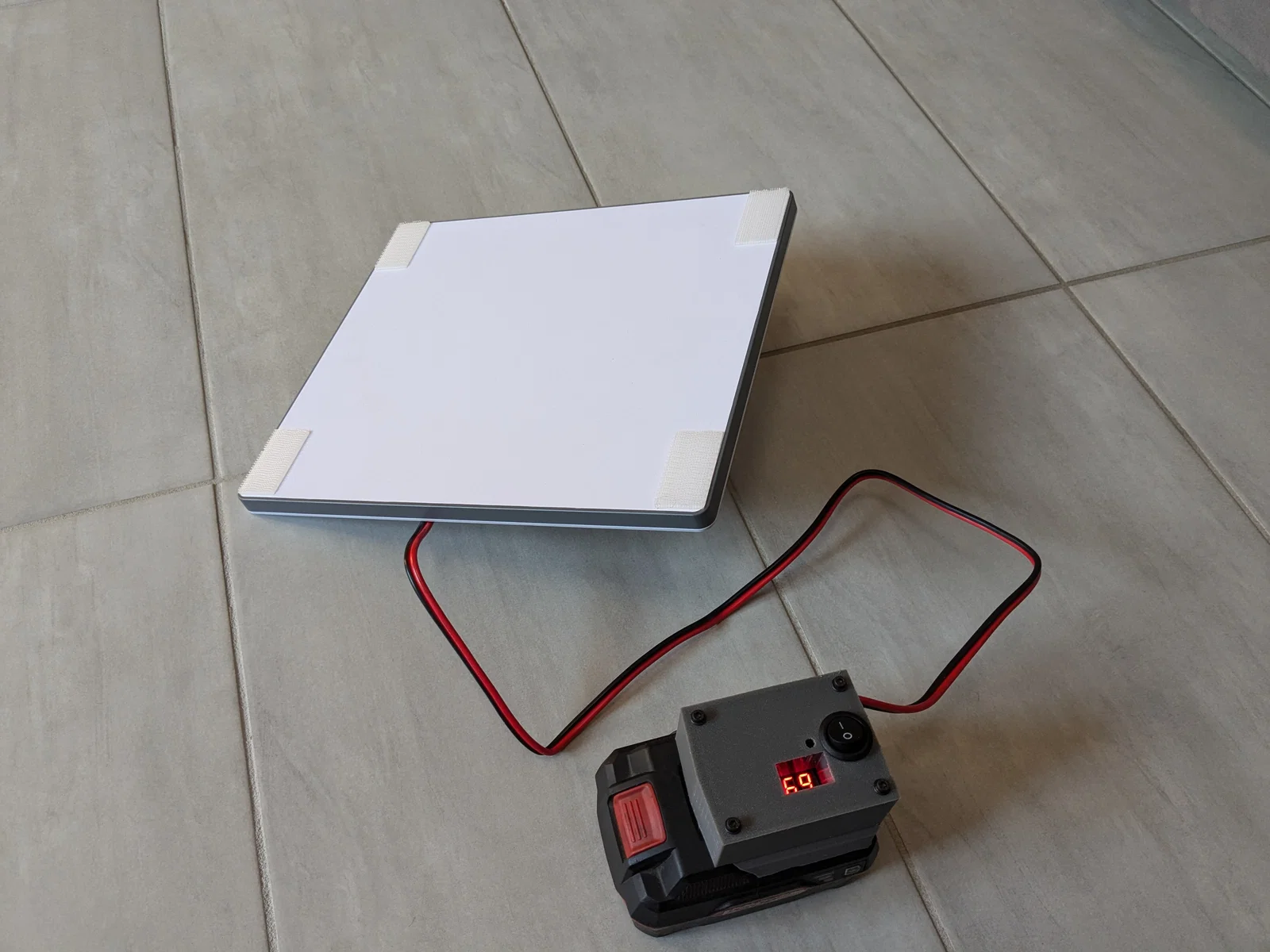

Mình thiết kế cái vỏ để cấp nguồn cho Starlink MINI của mình, nhưng cũng phù hợp cho mọi thiết bị 17–20V.

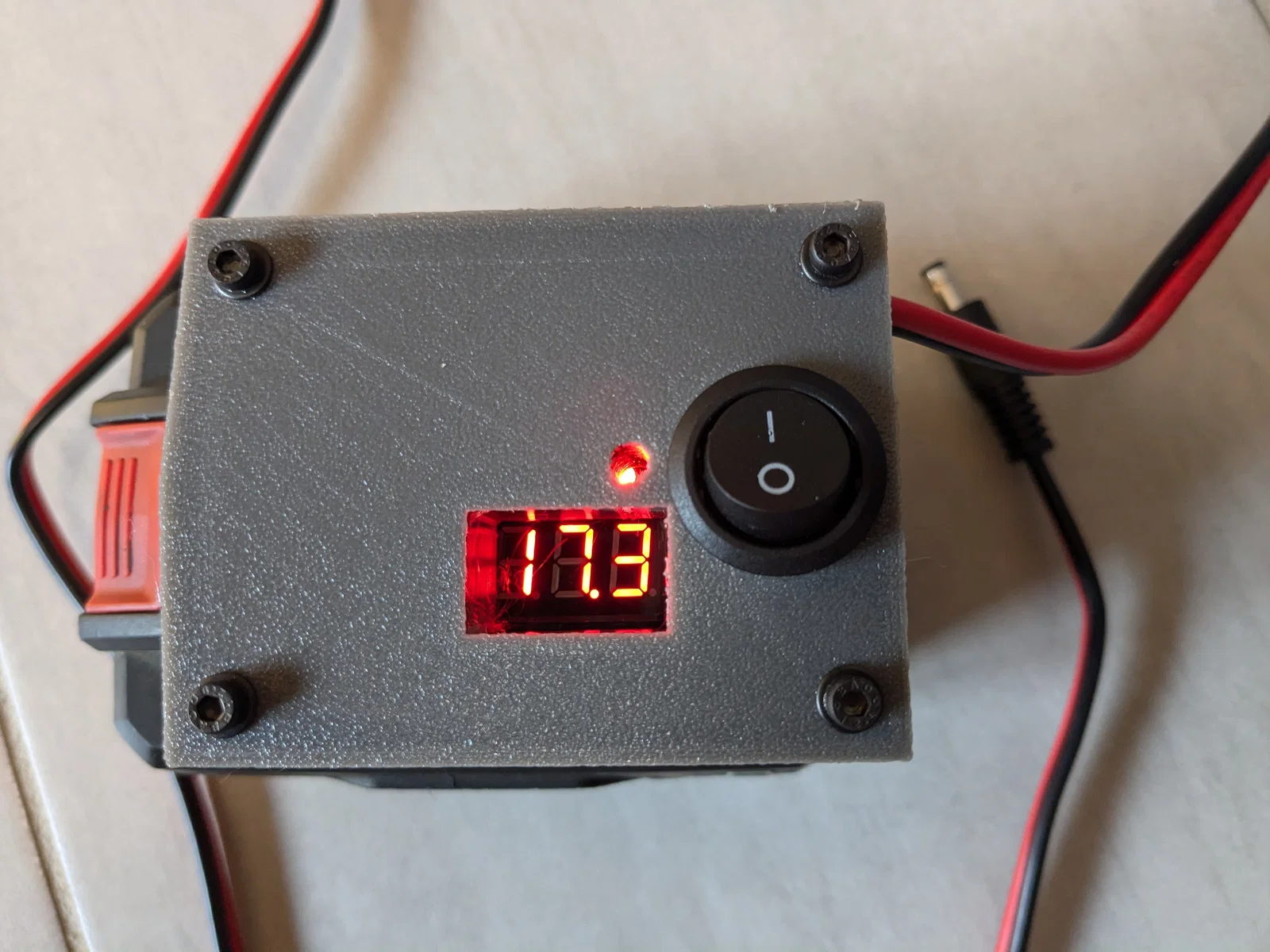

Nắp trên được cố định chỉ bằng vít M3, vặn trực tiếp ren vào thân hộp (hình chụp dùng đầu trụ, còn file mẫu là đầu chìm)

PART LIST

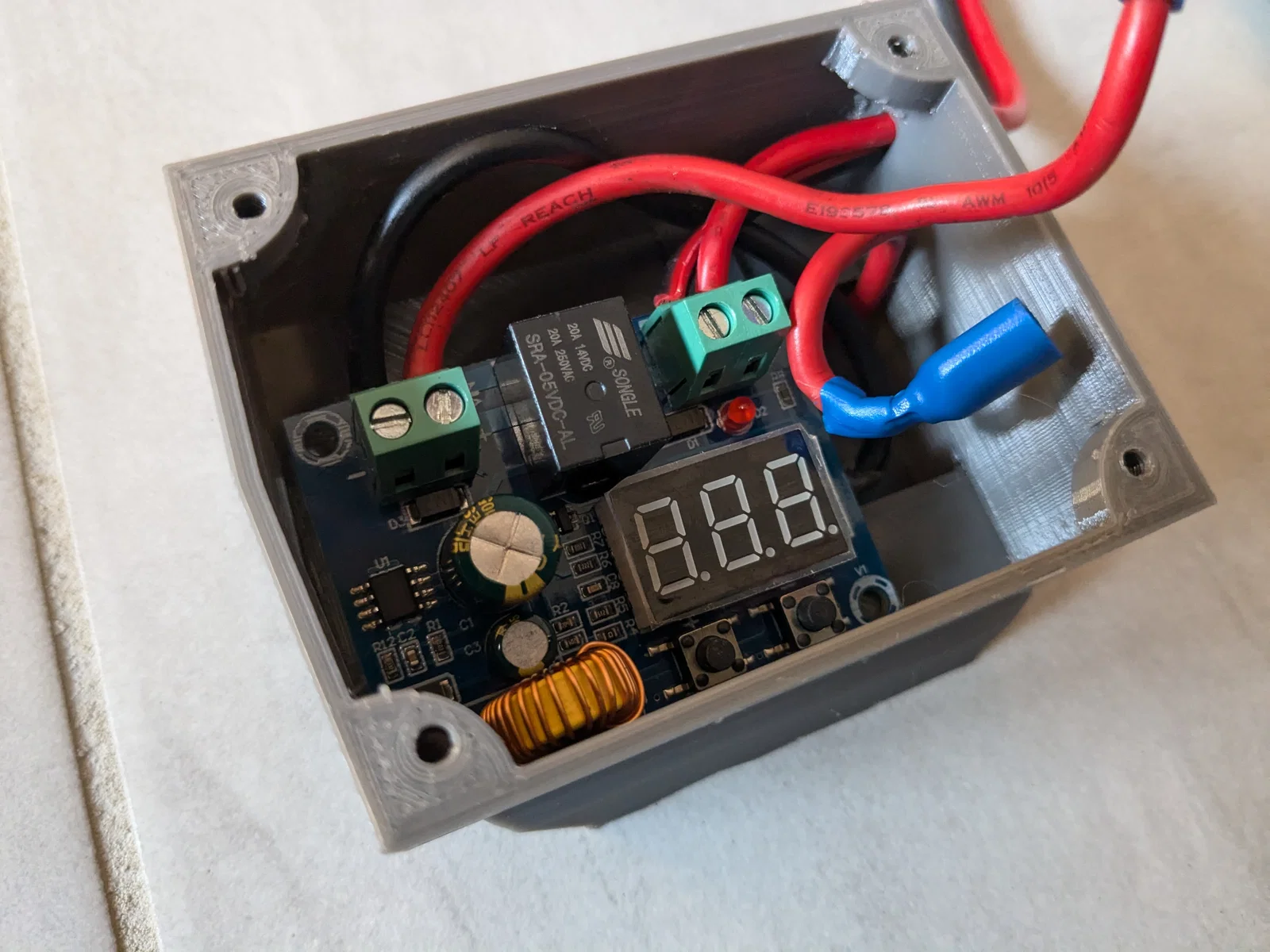

xh-m609 module: https://amzn.to/46MfzSV
switch: https://amzn.to/3yAovOK
cable (loại rất tốt, dây dày): https://amzn.to/3yFbR0N
faston connectors: https://amzn.to/3YHR7jt
