Bộ Change Gears cho máy tiện Emco Maximat Super 11
Bộ change gears dành cho máy tiện Emco Maximat Super 11, kèm stand để cất gọn. Có sẵn thông số in PLA và ghi chú thiết kế (module 1, bore 19mm, backlash 0.1mm, keyway, boss, chamfer…).
Mô tả

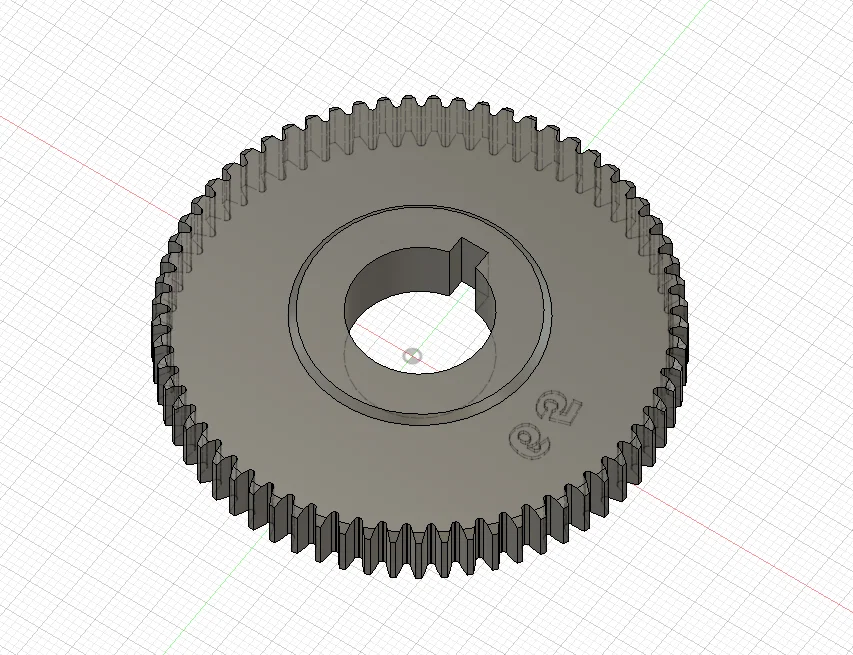

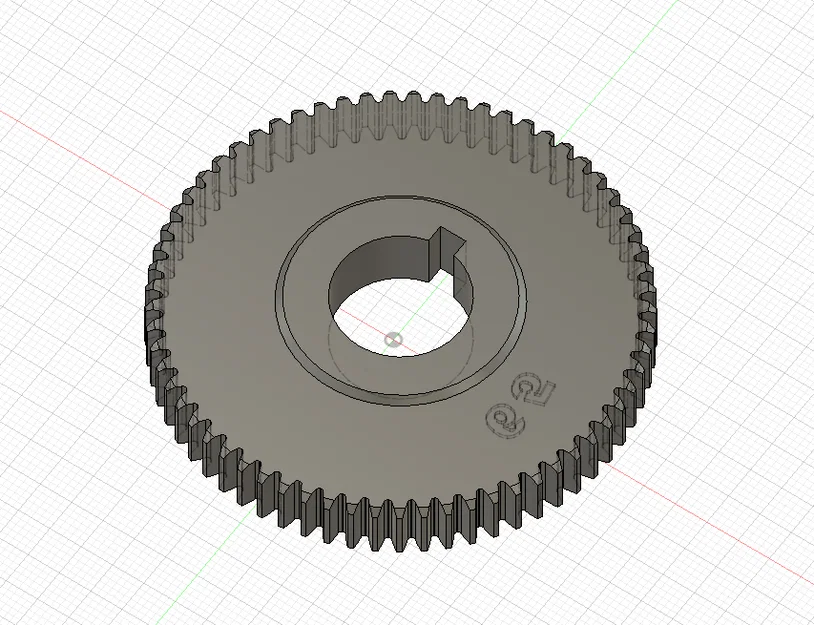

Bộ bánh răng thay thế (change gears) cho Emco Super 11. Ngoài ra còn có một cái giá (stand) để cất/để lưu trữ.
Dưới đây là các thông số in mình đã dùng, bạn có thể chỉnh lại cho phù hợp. Mình in từng cái một để tránh bị kéo tơ/cục nhựa (stringing/blobs) ở mặt ngoài của bánh răng.
- PLA
- 5 perimeters
- 30% gyroid infill
Ghi chú thiết kế:
Module 1
Lỗ trục (bore) 19mm
Backlash 0.1mm
Bo gốc răng (root fillet) 0.5mm
Vát mép (chamfer) 0.5mm trên răng (OD của bánh răng)
Rãnh then (keyway) rộng 4.05mm x 12mm tính từ tâm
Dày 9mm kèm boss 1mm, OD 33mm với chamfer 1mm; một số bánh răng nhỏ có boss nhỏ hơn
Dập nổi số răng ở mặt dưới
