Hộp bảo vệ BTT Octopus và Raspberry Pi có quạt 120mm làm mát

Hộp bảo vệ BTT Octopus và Raspberry Pi tích hợp quạt 120mm

Nếu anh em đang sử dụng bo mạch điều khiển BTT Octopus kết hợp với Raspberry Pi cho máy in 3D thì việc có một cái vỏ hộp (case) chắc chắn là cực kỳ cần thiết. Mẫu thiết kế này không chỉ giúp bảo vệ các linh kiện điện tử nhạy cảm khỏi bụi bẩn, va chạm vô tình mà còn giải quyết triệt để vấn đề nhiệt độ. Với phần nắp được thiết kế đặc biệt để gắn vừa vặn quạt tản nhiệt kích thước lớn 120mm, hệ thống của anh em sẽ luôn hoạt động trong trạng thái mát mẻ, ổn định ngay cả khi in các dự án dài hơi.

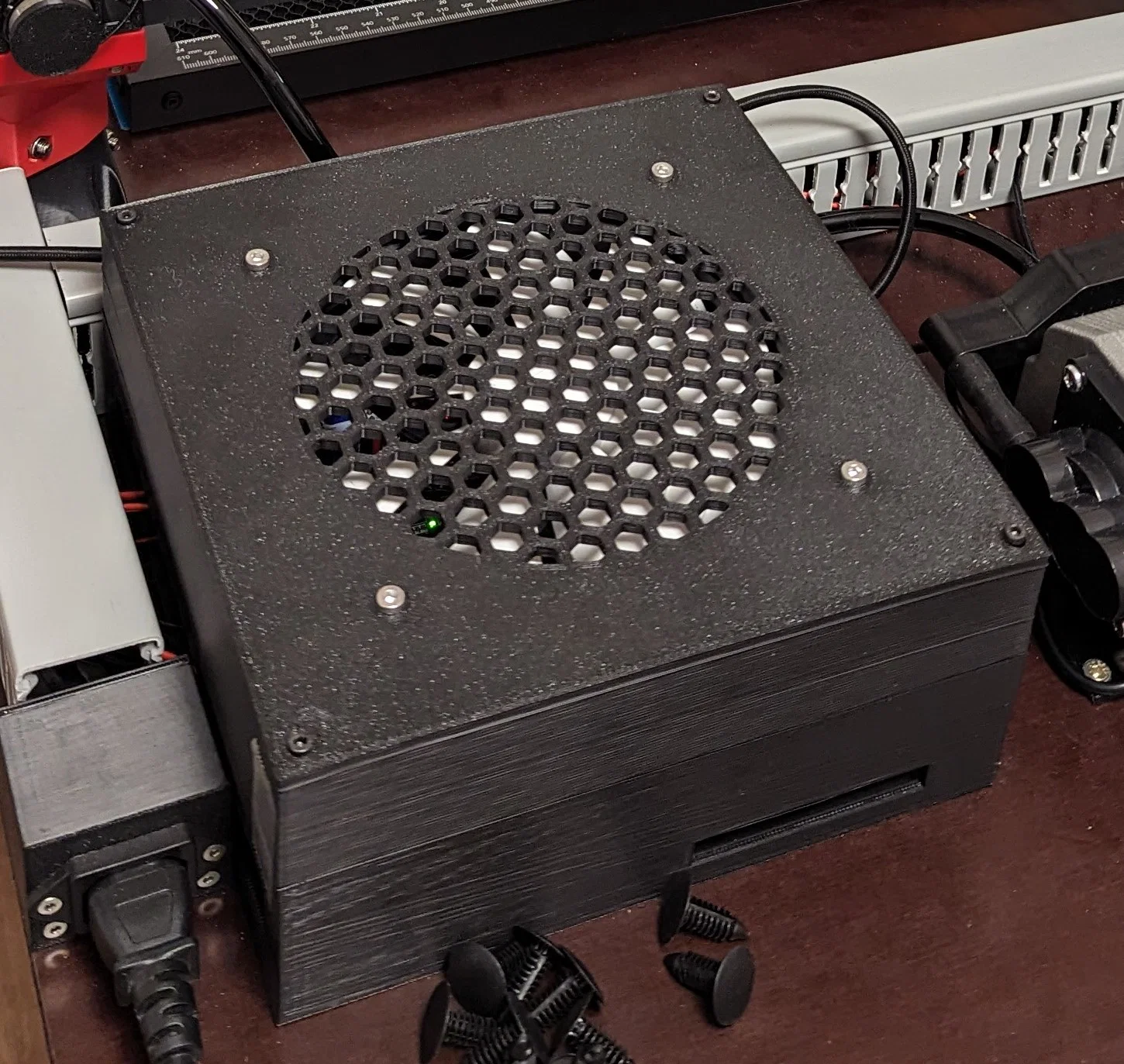

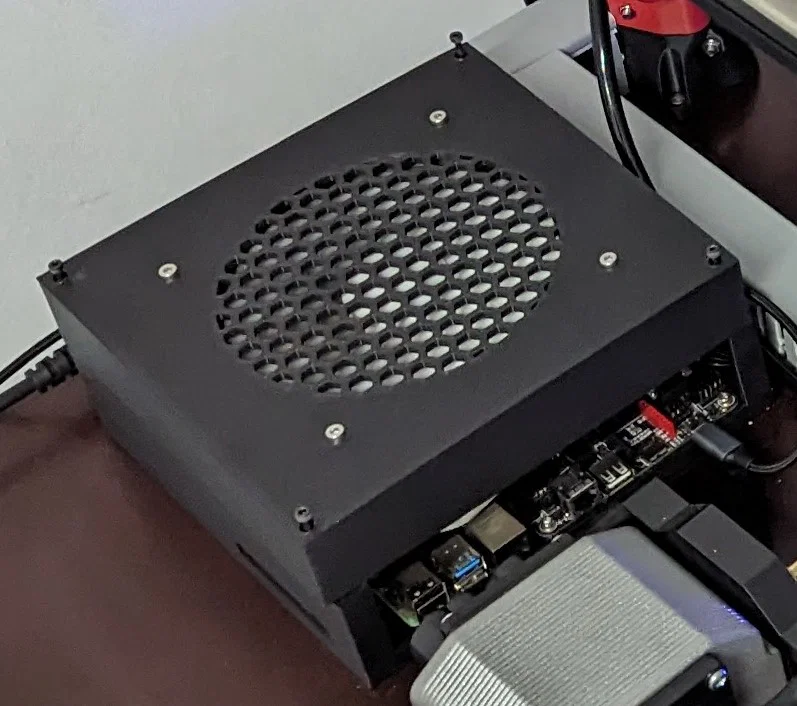

Thiết kế này được tối ưu hóa để chứa gọn gàng cả BTT Octopus lẫn Raspberry Pi bên trong cùng một không gian, giúp việc đi dây trở nên ngăn nắp và khoa học hơn rất nhiều. Phần nắp trên có các lỗ thông gió kiểu tổ ong, vừa đảm bảo tính thẩm mỹ hiện đại vừa cho phép luồng khí lưu thông tối đa. Đây là giải pháp hoàn hảo cho những ai muốn nâng cấp khu vực điều khiển máy in 3D, tạo ra một diện mạo chuyên nghiệp và tăng tuổi thọ cho các bo mạch đắt tiền của mình.

Dưới đây là một số lưu ý quan trọng khi anh em quyết định in và lắp ráp bộ case này:

• Khả năng tương thích: Hộp được thiết kế riêng cho bo mạch BTT Octopus và Raspberry Pi, đảm bảo các lỗ ốc bắt vừa khít và vị trí cổng kết nối được bố trí hợp lý.
• Quạt tản nhiệt: Sử dụng quạt 120mm tiêu chuẩn, giúp làm mát hiệu quả cho cả hai bo mạch với độ ồn thấp hơn so với các loại quạt nhỏ thông thường.
• In 3D: Nên sử dụng chất liệu nhựa chịu nhiệt tốt như PETG hoặc ABS để đảm bảo độ bền trong môi trường hoạt động của máy in 3D. Độ dày lớp in (layer height) khoảng 0.2mm - 0.24mm là lựa chọn cân bằng giữa tốc độ và độ sắc nét.

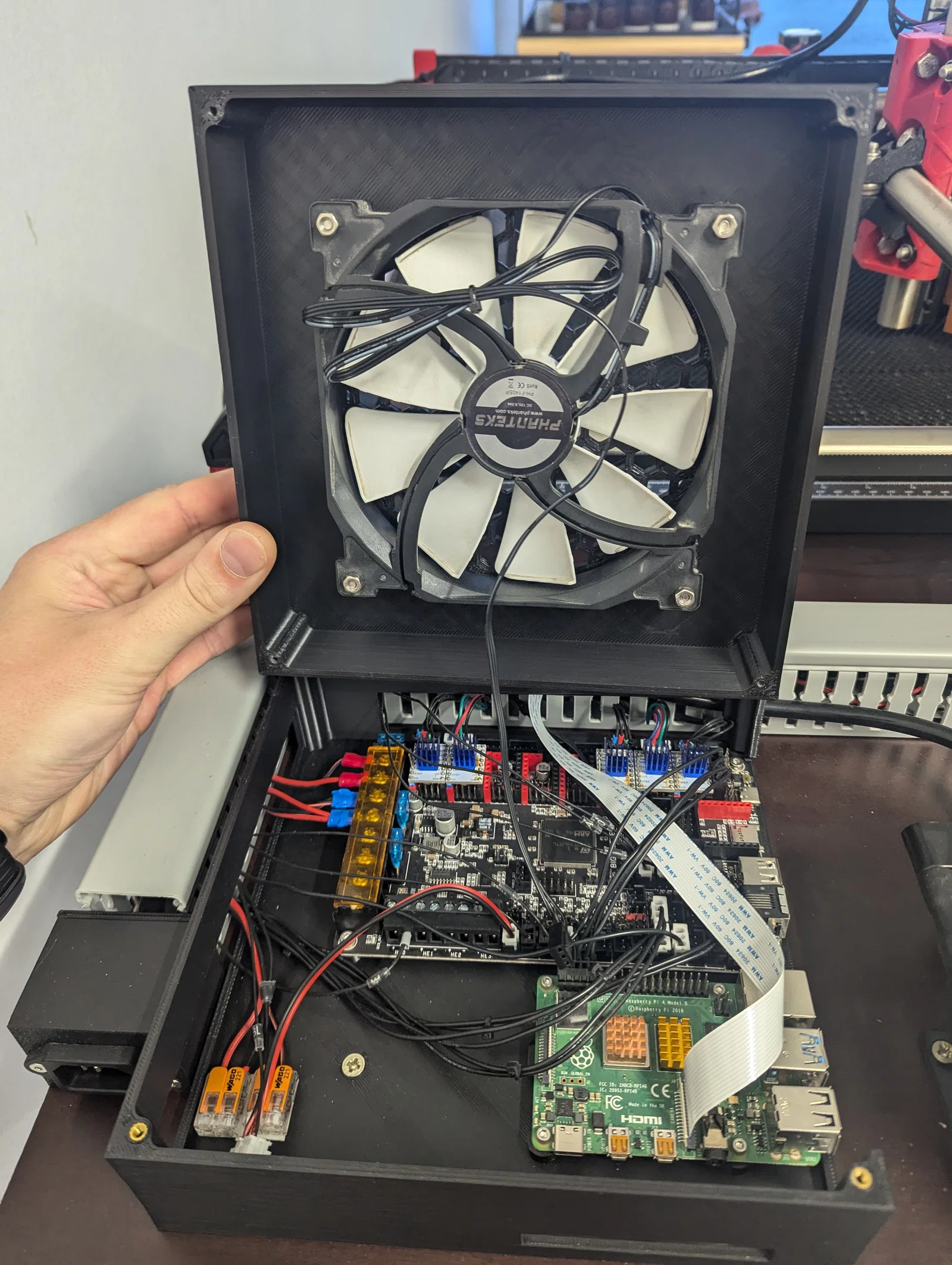

• Lưu ý lắp ráp: Hãy chú ý đi dây gọn gàng trước khi đóng nắp. Việc sử dụng các phụ kiện như đầu nối WAGO sẽ giúp việc đấu nối điện nguồn trở nên an toàn và dễ dàng hơn rất nhiều.
• Thông gió: Phần lưới tổ ong phía trên nên được in cẩn thận, tránh để lại sợi nhựa thừa để luồng gió không bị cản trở.

Đây là một bản nâng cấp nhỏ nhưng mang lại hiệu quả rất lớn cho độ bền của máy in 3D. Anh em hãy chuẩn bị sẵn các ốc vít phù hợp để cố định bo mạch vào đế và lắp quạt vào nắp hộp một cách chắc chắn nhất nhé.
