Trụ đỡ GraviTrax (Bản FIXED) – Support Pillars

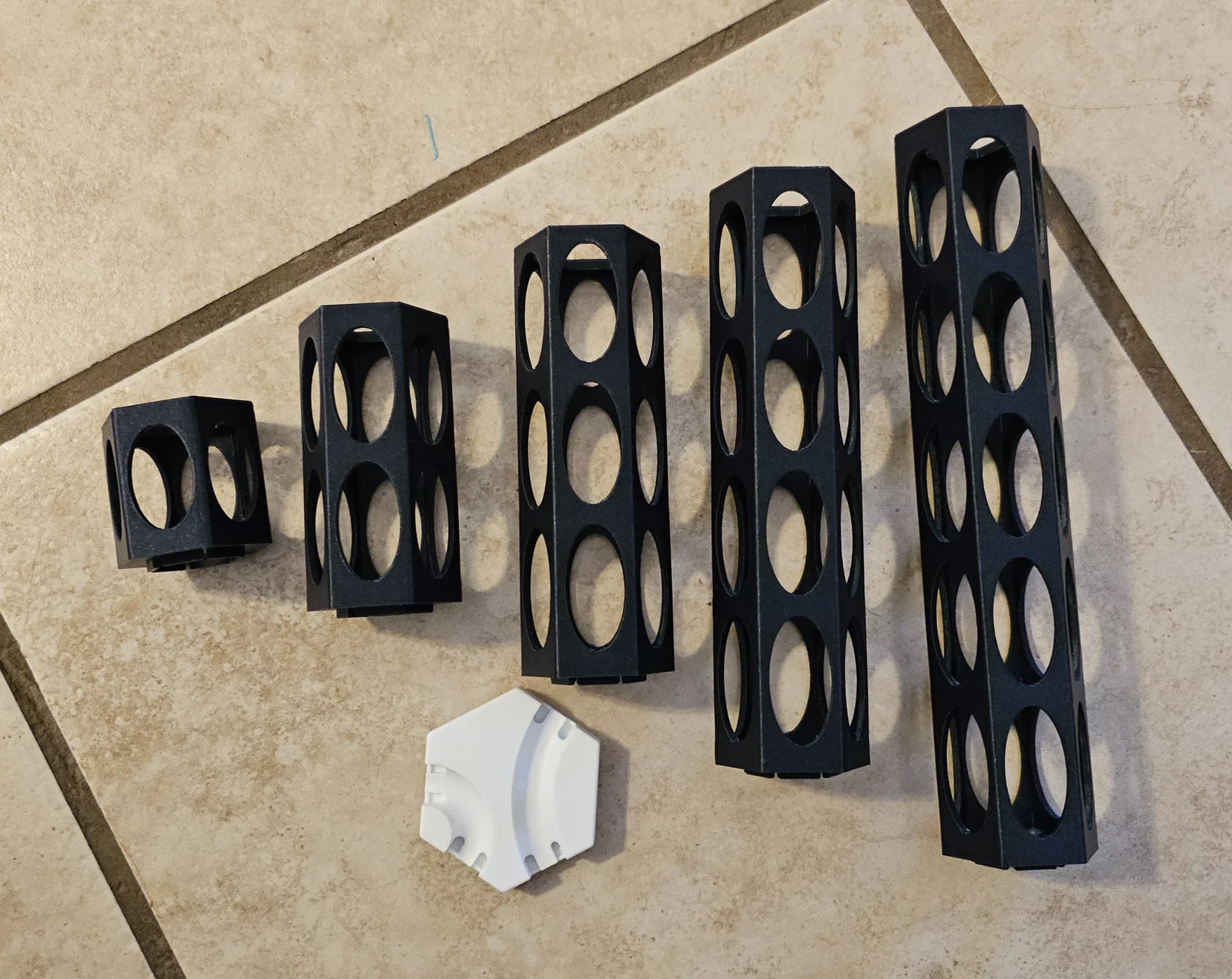

Mấy trụ đỡ (support pillars) remix này cho đường bi GraviTrax ráp khít với nhau rất đã, như trong hình thấy là chồng lên nhau sát rịt luôn. Bộ model có 5 mức chiều cao từ 50mm đến 250mm, tăng theo bước 50mm. Mình in với brim và tree supports để đảm bảo phần oval lên form đẹp.

Mình đã sửa 4 điểm làm cho bản trụ gốc gần như không dùng được:

1. Bản gốc bị hở một khoảng giữa phần đế lục giác (hex mounting bottom piece) và thân trụ. Một số trường hợp slicer sẽ in phần đế và thân như 2 miếng xếp chồng riêng, nên in xong dễ bị tách rời.
2. Nới rộng vòng lục giác gắn đế (hex mounting ring) từ 29.3mm lên 29.8mm để bám chặt vào base.
3. Giảm kích thước phần hõm lục giác phía trên (hex recess) từ 30.3mm xuống 29.65mm để đồ/khối xếp phía trên thật sự kẹp (grip) vào trụ đỡ.
4. Cho một model chạy qua công cụ sửa file .stl online vì có vài cạnh phẳng bị non-manifold.

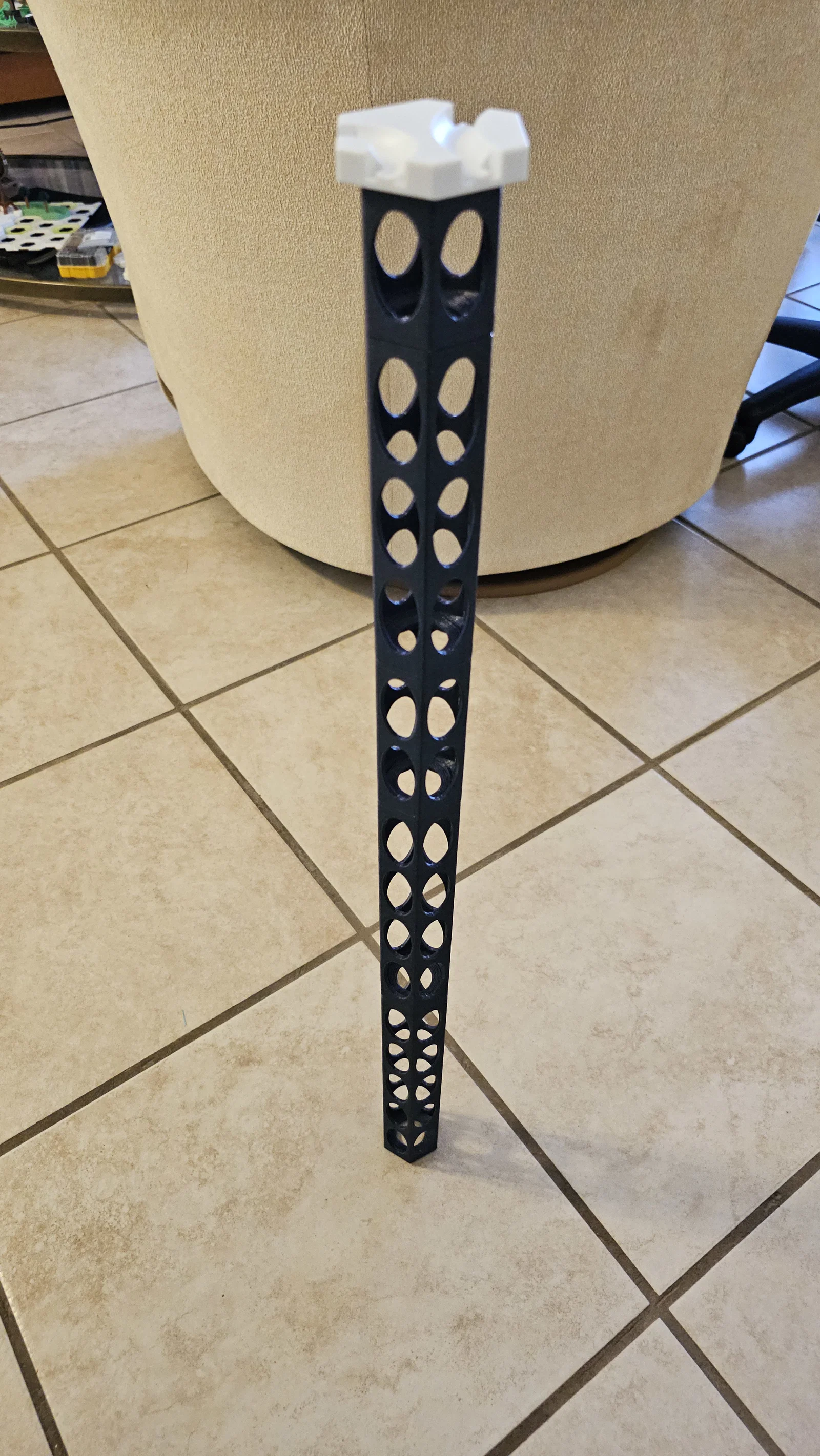

Mình cũng làm thêm bản 250mm (tổng 253mm tính luôn hex mounting ring) vì Bambu Lab A1 in được cao 10 inch.

PRINT SETTINGS & POST PROCESSING:

-0.2mm layer height

-Inner and outer brim

-Tree supports cần để mặt trên của các oval đẹp nhất, đồng thời tránh hiện tượng lớp filament dạng cantilever ngay dưới lớp bridging ở đỉnh oval bị cong vênh hướng lên, có thể quệt vào đầu in làm rớt chi tiết khỏi bàn in (mình bị 1 lần rồi). Gỡ tree supports bằng cách dùng kềm nhỏ bẻ vụn ra và kéo từ phía trên, vừa gỡ vừa bẻ thành từng vòng.

-Khuyến nghị in trên smooth PEI sheet kèm glue
