Kẹp với trục ren trái/phải đặc trưng (Clamp with Distinctive Threaded Shaft)
Mẫu clamp dùng trục D2 có cả ren phải và ren trái để tạo cơ chế mở/đóng. In TPE cho chi tiết G chống trượt, PETG cho các phần còn lại. Có hướng dẫn lắp ráp chi tiết và lỗ ren M10 trên phần B.
Mô tả

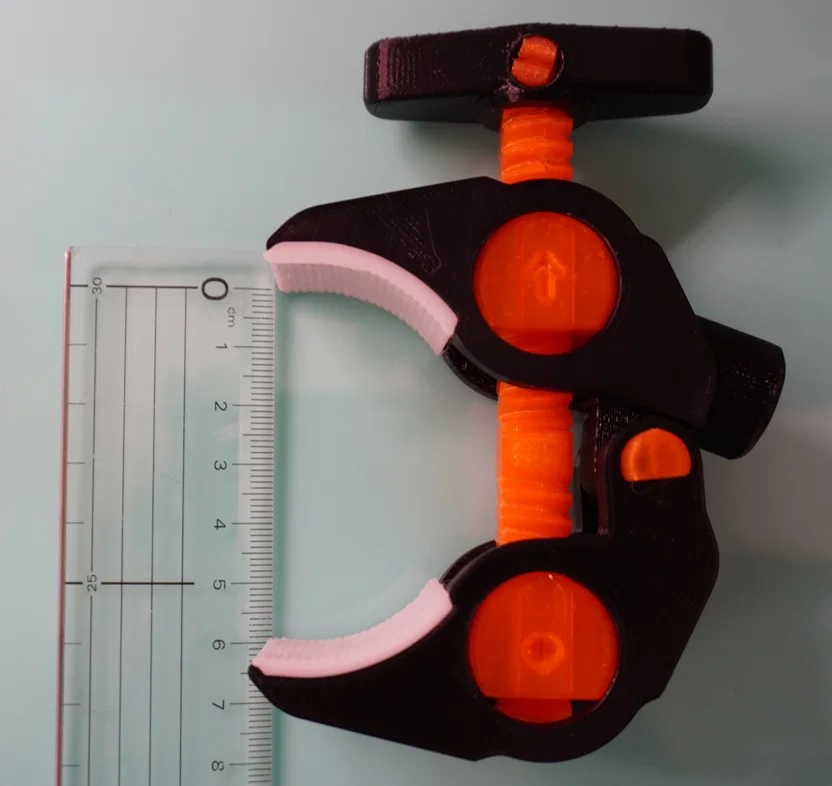

Kẹp với cơ chế đóng/mở đặc trưng, dùng trục có cả ren phải và ren trái
Filament sử dụng:
- TPE dùng cho các chi tiết G.
- PETG dùng cho tất cả các chi tiết còn lại.
Hướng dẫn lắp ráp:
-
Gắn chi tiết C (UP) vào chi tiết A. Chi tiết C (UP) có ký hiệu “↑” để nhận biết.
-

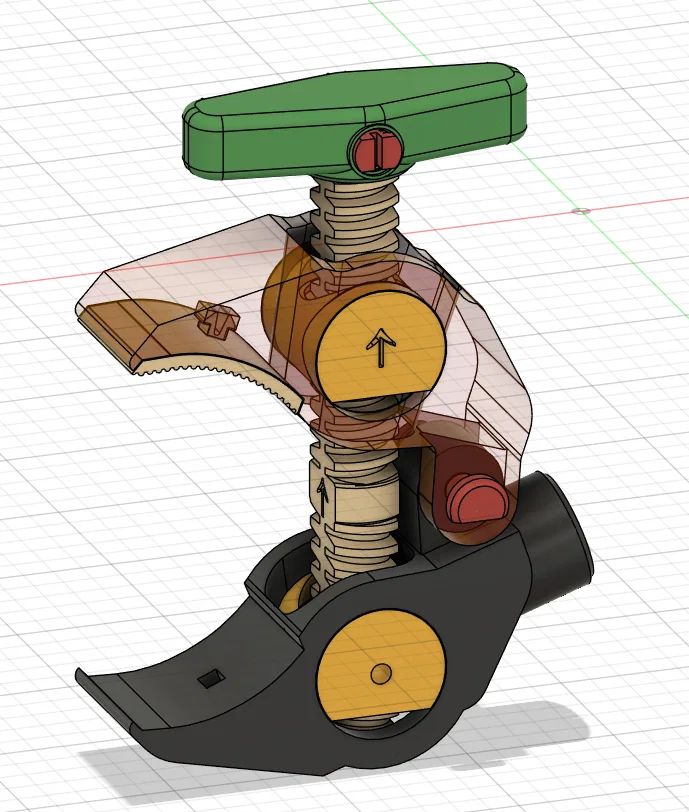

Vặn trục D2 vào chi tiết C (UP). Trục D2 có ký hiệu “↑” cho biết đầu có mũi tên là ren phải. Phần này sẽ tương ứng với chi tiết C (UP).
-
Gắn chi tiết C (DOWN) vào chi tiết B. Chi tiết C (DOWN) có ký hiệu “・” để nhận biết.
-
Vặn trục D2 vào chi tiết C (DOWN). Lưu ý nửa dưới của trục D2 và phần D (DOWN) là ren trái, nên chú ý chiều xoay.
-
Nối chi tiết A và chi tiết B bằng chi tiết E.
-
Chi tiết F là dạng kẹp (clip), nên gắn vào đầu chi tiết E để tránh cho E bị tuột ra.
-
Lắp tay cầm: chi tiết H vào trục D2. Vặn chi tiết I từ bên hông vào để cố định.
-
Lắp các miếng chống trượt: chi tiết G vào các lỗ trên chi tiết A và B. Nếu support trên A và B đã được gỡ sạch, các chi tiết này sẽ vào khớp và “tách” nhẹ.
Việc canh chỉnh trục D2 và từng chi tiết C có thể mất chút thời gian, nhưng nhìn chung lắp sẽ khá trơn tru.

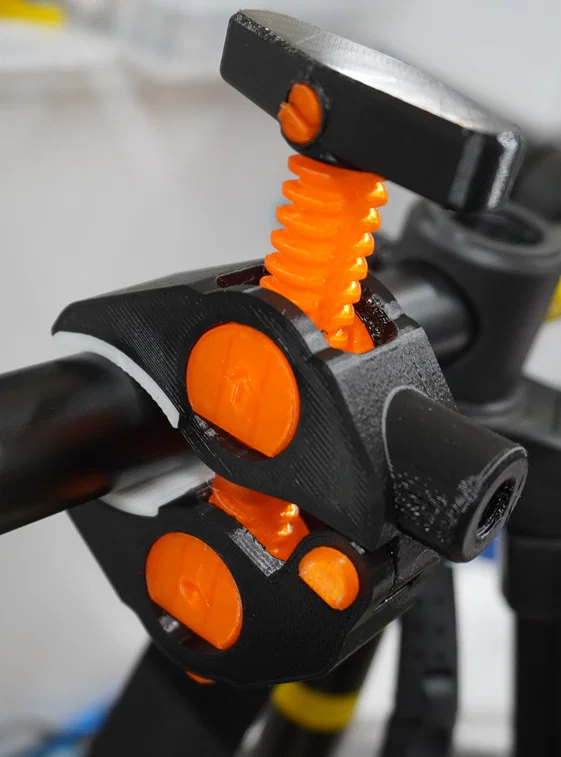

Trên mặt đối diện với phía kẹp của chi tiết B có một lỗ ren M10, bạn có thể dùng khi cần.
Ghi chú (Chỉnh sửa lúc 2024/08/21 13:05 GMT): Chi tiết A và B vẫn hoạt động đúng dù đặt bên nào ở trên.
