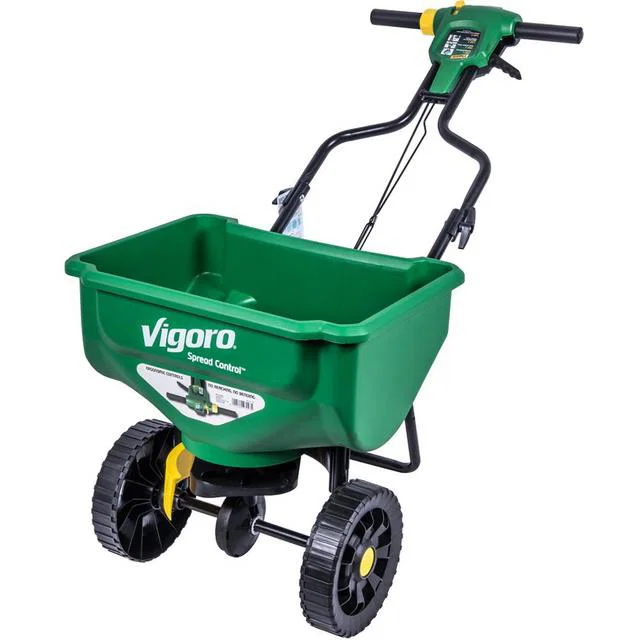

Chi tiết sửa transmission cho máy rải phân Vigoro (Vigoro Fertilizer Spreader)

Mình nhặt được một cái máy rải phân/hạt giống bị bể và muốn sửa lại. Cái chi tiết nối từ pinion gear ra spinner plate bị gãy lìa, lộ ra bên trong gear có một khoảng rỗng.

Vì spinner plate dùng rãnh lục giác (hex slot), nên mình chỉ cần làm một chi tiết lắp kiểu friction fit vô pinion gear — do chỗ này không chịu lực lớn, nên không cần dùng dung môi hay bắt ốc để truyền lực.

Việc lắp nên làm khi:

• đã tháo trục (axle)

• nới lỏng transmission gear housing

Hướng dẫn:

Tháo một bánh xe — bên nào cũng được.

Rút trục axle ra và tháo transmission.

Đưa chi tiết slip fit vào khoảng rỗng trong trục của pinion gear.

Canh đầu lục giác (hex) vào rãnh của spinner plate.

Lắp lại axle, nhớ canh các rãnh/khấc trên axle ăn vào cả transmission và các spline của bánh xe.

Gắn lại bánh xe đã tháo ra.

In theo phương ngang và bật supports để tăng khả năng chịu lực cắt (shear) — phần vật liệu support còn lại trên trục slip fit thậm chí có thể đóng vai trò như một “chốt khóa” trong trục rỗng.

Infill 30% — dùng vật liệu nào bạn thích, nhưng PETG là lựa chọn rất hợp cho trường hợp này.
