Module Hộp Pin 2xAA (2xAA Battery Box Module)
Component hộp pin 2xAA (3V) dạng module để bạn copy-paste vào dự án DIY. Gồm vỏ và 2 contact pad, có lỗ đi dây phía sau và rãnh để mắc nối tiếp 2 viên pin. Kích thước 35×60×18 mm, in PLA.
Mô tả
Nhớ ghé xem thêm module pin 3xAAA của mình nè:

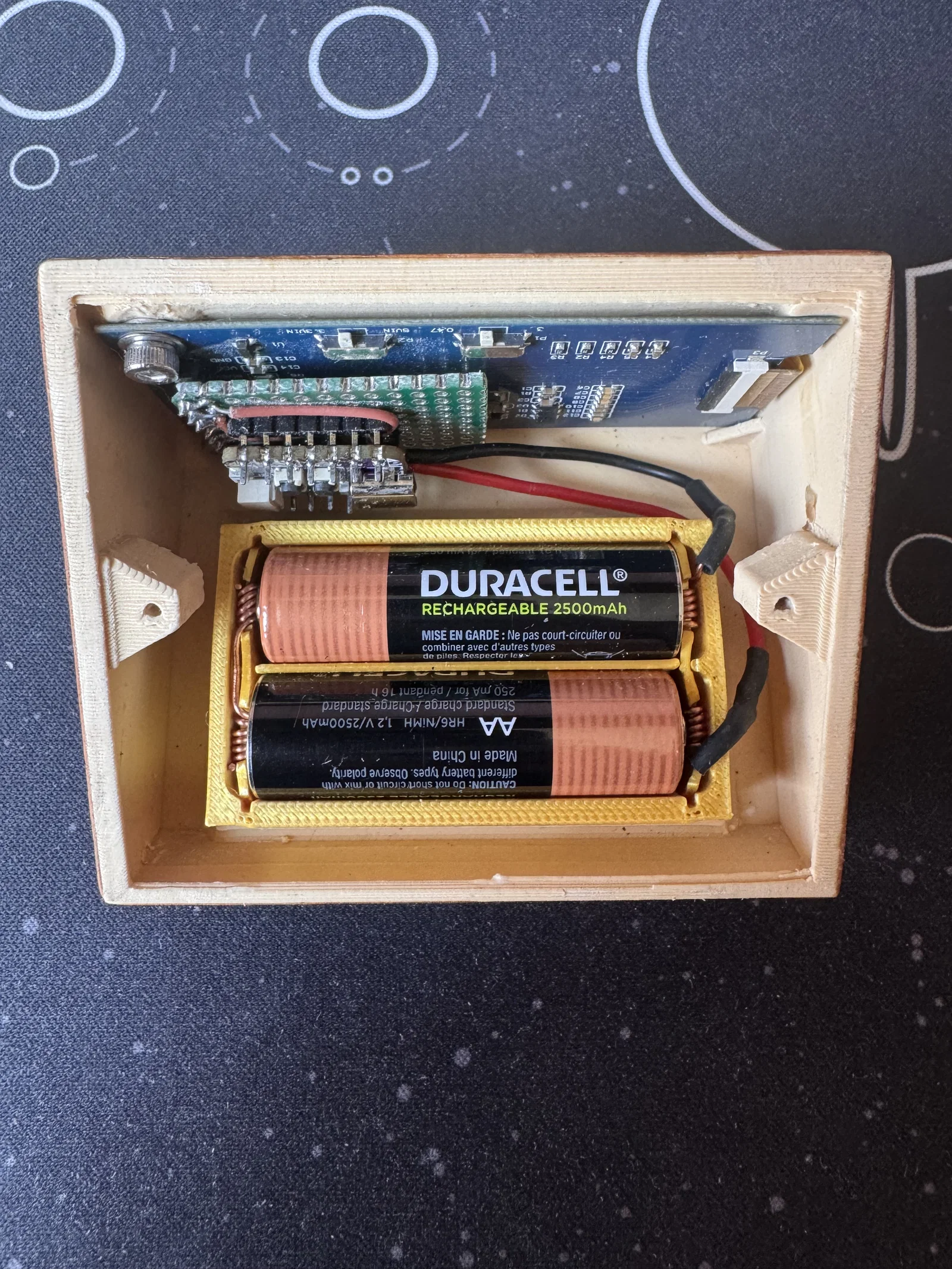

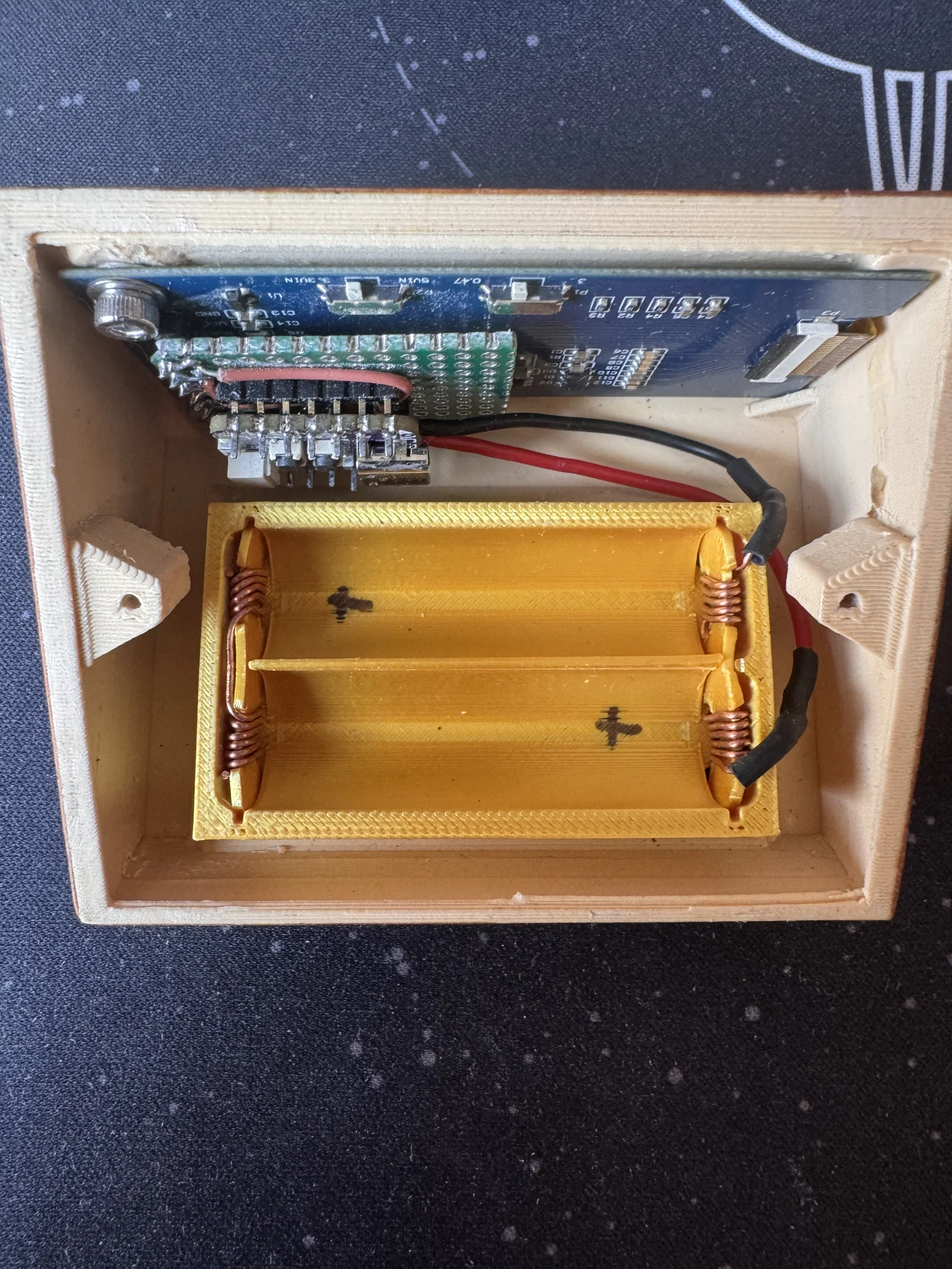

Đây là một component module pin có thể tái sử dụng, mình thiết kế để copy-paste vào các dự án của mình. Bộ này có 2 phần: phần vỏ (shell) và 2 miếng contact pad. Quấn một đoạn dây trần quanh các rãnh khoét trên contact pad để tạo kết nối điện với pin, rồi trượt các contact pad vào khe trên vỏ để lắp lại.
Một bên vỏ có lỗ để đi dây ra phía sau module nếu thiết kế của bạn cần. Bên còn lại của vỏ có một rãnh/notch để bạn nối 2 viên pin lại theo kiểu mắc nối tiếp (series).
Kích thước tổng thể của module (tính cả pin), đơn vị mm: 35x60x18
In được bằng mọi loại vật liệu, mình dùng PLA.
