Ngàm gắn Cartographer/Beacon cho SV07/SV07+

Một cái ngàm (mount) để gắn đầu dò dòng điện xoáy (eddy current probe) Cartographer/Beacon lên SV07/SV07+

Mẫu này được thiết kế cho Cartographer ở cấu hình góc vuông (right angle) và máy SV07, nhưng mình nghĩ cũng sẽ chạy ổn với Beacon và SV07+ (có kèm file Fusion nếu cần chỉnh sửa).

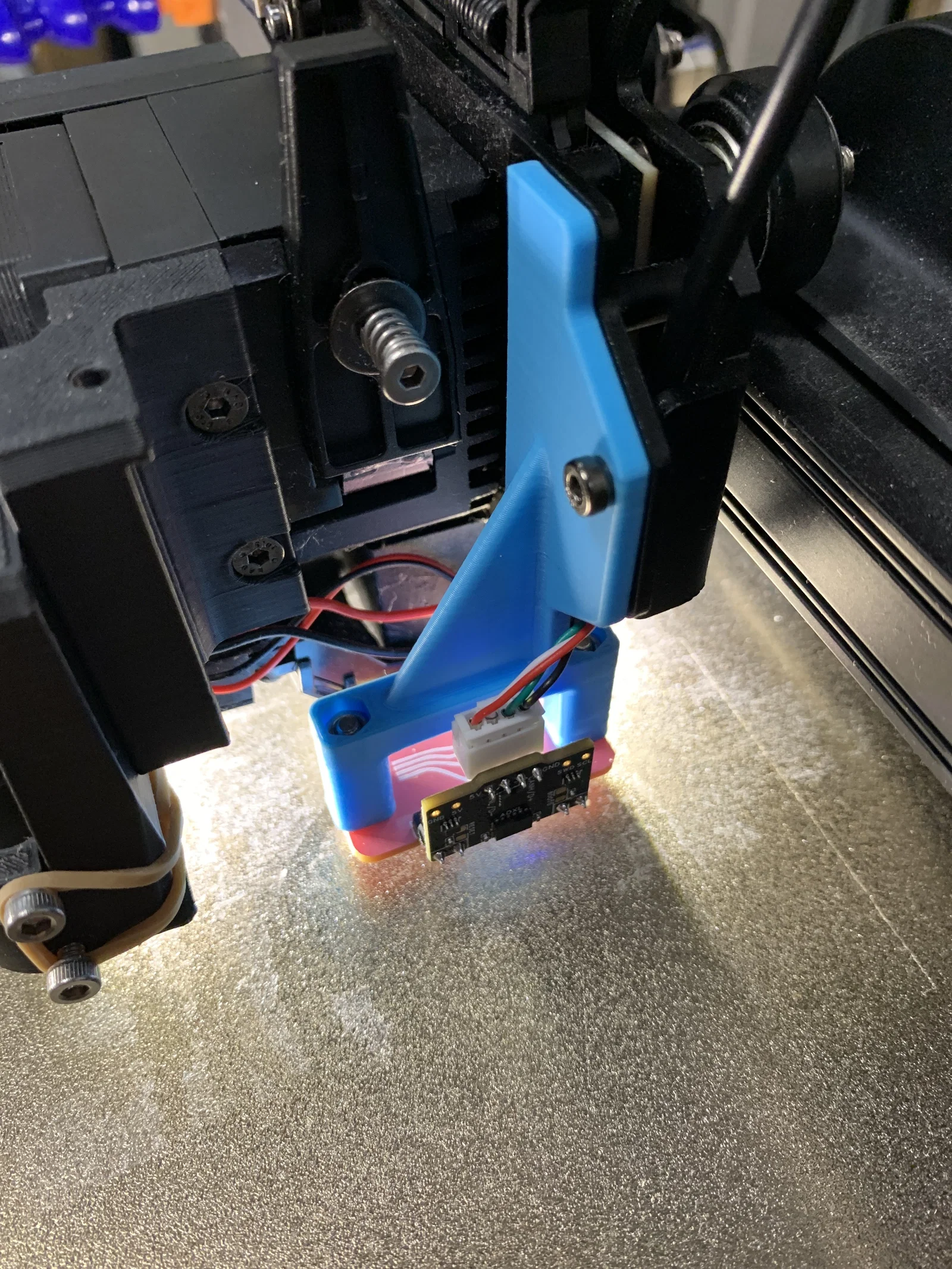

Nó bắt lên máy ở bên phải tool head, dùng đúng lỗ bắt vít và các lỗ định vị (indexing holes) mà cái shroud zin bản lớn đang dùng. Mình không muốn thay thế ngàm zin vì mình đang dùng ngàm đó để gắn drag knife, và cũng không muốn phải tích hợp phần đó vào thiết kế này.

Ngàm có X offset 25mm, Y offset 0mm và Z offset khoảng 1.5mm (nhớ tune Z offset theo máy của bạn).

LƯU Ý: mình có thấy vài báo cáo là màn hình/PI zin trên SV07 không đủ mạnh để xử lý dữ liệu từ đầu dò. Mình đã dùng Raspberry Pi 4 trước đó nên chưa thử với màn hình, nhưng nếu bạn gặp lỗi thì có thể liên quan tới vấn đề này.
