X-Endstop cho SV08 CN3D Shroud V3 (Nadir) hoặc dùng standalone

Vì là kiểu người không chấp nhận dùng thứ gì mà có thể làm tốt hơn, nên mình chỉnh lại một ý tưởng để nó hoạt động ổn hơn. Đây hoàn toàn không phải Remix, nhưng bản chất nhìn vào thì giống, và vì mình tôn trọng ý tưởng đơn giản của người khác nên mình khai báo nó là “a Remix”.
Mình dựng lại từ đầu (from scratch).

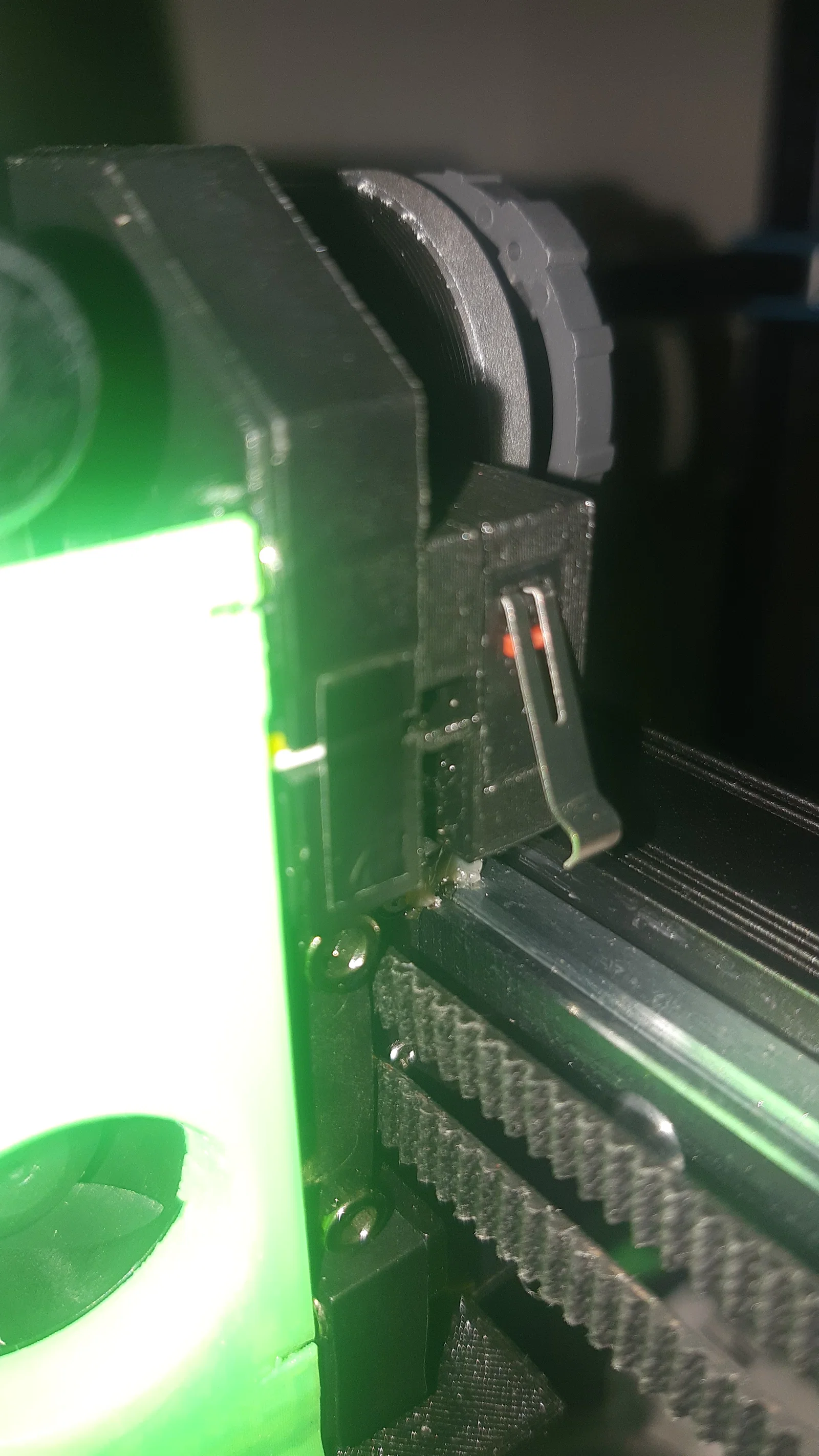

Khi mình thử lắp endstop gốc từ bộ “CN3D Shroud V3” của Nadir, mình thấy 2 cái “noses” không chỉ cắn vào profile của toolhead. Do vị trí của chúng và cách bạn phải đưa dây vào cái side holder của toolhead, lớp cách điện của dây bị trầy và bị ép khá nặng.

Vậy nên mình đổi vị trí của các “noses” và làm lại phần cable management cho endstop và dây extruder. Giờ nếu bạn tách dây motor extruder ở giữa ra thành 2 nhánh, bắt đầu từ đoạn phía sau endstop holder, bạn sẽ có thể xếp đủ 6 sợi dây đứng sát cạnh nhau trong khe và chúng sẽ lượn nhẹ qua góc để vào khe bên trong lỗ của toolhead.

Cái “nose” nhỏ chỉ để giúp việc lắp dễ hơn. Nó sẽ cong nhưng vẫn giữ dây đúng vị trí trong lúc bạn lắp. Mình cũng làm lỗ gắn switch sâu hơn và chỉnh lại wall management để quản lý dây đi ra từ switch tốt hơn, đồng thời tạo một điểm liên kết giữa toolhead và lỗ phía dưới để tránh bị cong khi vô tình siết quá chặt. Bạn cũng sẽ dễ lấy switch ra hơn nếu cần tháo, bằng cách dùng cái lỗ bên hông lớn hơn để đẩy switch lên. Không cần kéo vào cần gạt (lever).

Mình dùng vít tự ren m2x8 mm (self tapping) để bắt switch vào holder. Đừng dùng vít dài hơn, không là sẽ “giết” dây của bạn đó.

Luồn dây của switch vào từ bên hông rồi hàn vào switch. Dây switch là sợi vào holder trước, sau đó tới dây motor extruder đã tách làm 2 nhánh. Khi cố định xong thì bạn bắt đầu nhét từng sợi dây một vào sideholder của toolhead. Mình dán kín cái lỗ holder trên toolhead bằng một miếng băng keo nhôm (aluminium tape) vì dây switch không được nối chung với nhau và dây đơn rất dễ tuột ra khỏi holder.

In đúng theo hướng đang đặt trên file STL.

Dùng Tree Supports / Organic thì sẽ ra bề mặt đẹp và support gỡ dễ.

Mình in PETG vì nhiệt độ ở khu đó không quá cao.

Line height: 0.2

Walls và infill: 0.4

3 walls, 25% infill.

Mình chỉnh lại rất nhiều lần vì có vài chỗ tường mỏng, khi slice sẽ bị ra “lỗ” ở những nơi đáng ra không có. Với các thông số trên, bạn sẽ không bị lỗ trong Orca (trừ những chỗ đúng ra phải có). Nếu vẫn thấy lỗ ở tường, tắt tùy chọn “detect small walls” trong mục Structure của Orca Slicer.

Hy vọng mọi người sẽ thích.
