Grip Assist - Khung Hỗ Trợ Cầm Nắm

Tôi thiết kế cái khung hỗ trợ cầm nắm (Grip Assist) này để giúp những người bị hạn chế lực tay có thể cầm cần câu. Tôi tạo nó bằng TinkerCad và đây vẫn là bản thiết kế đang trong quá trình hoàn thiện.

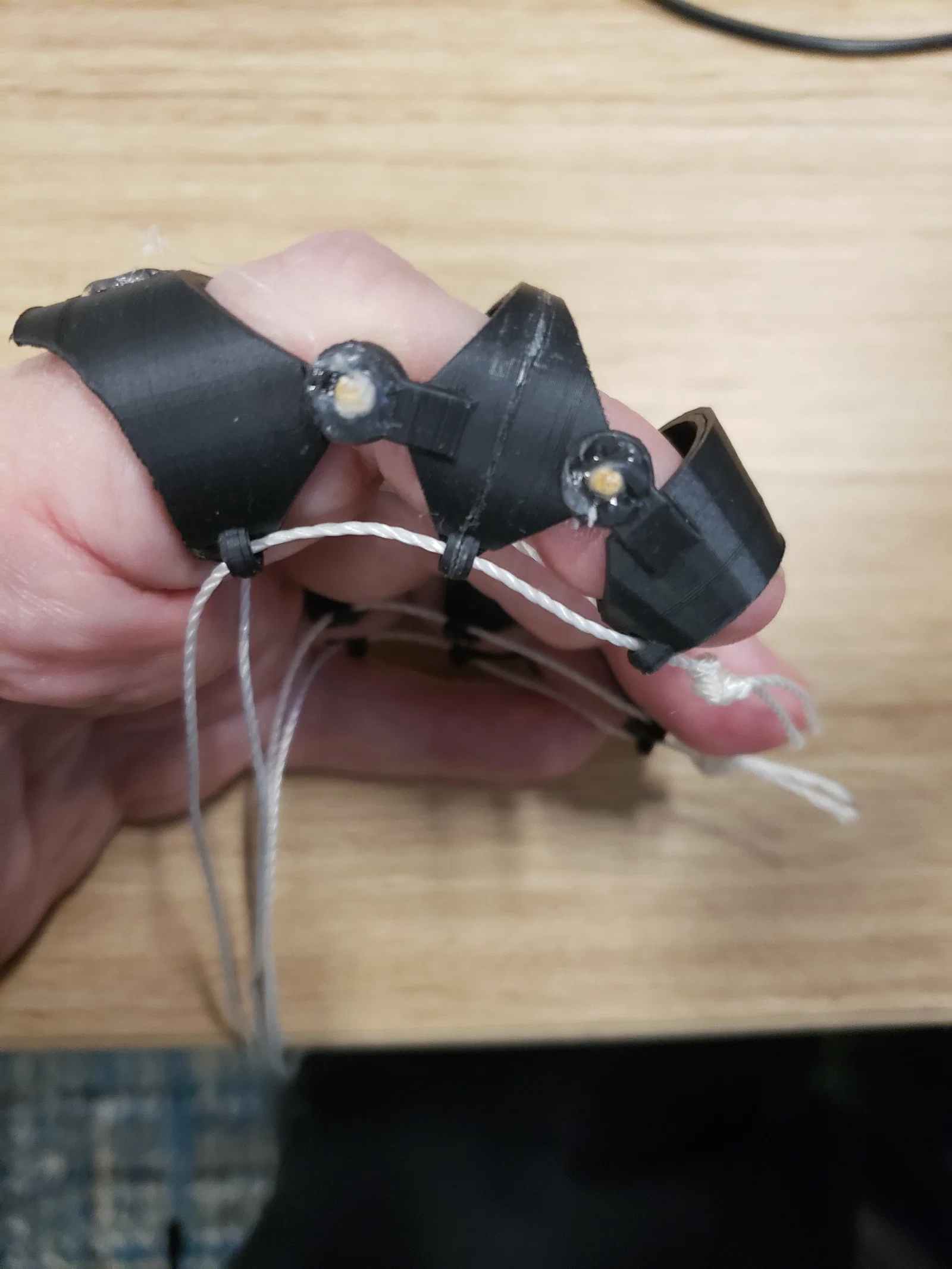

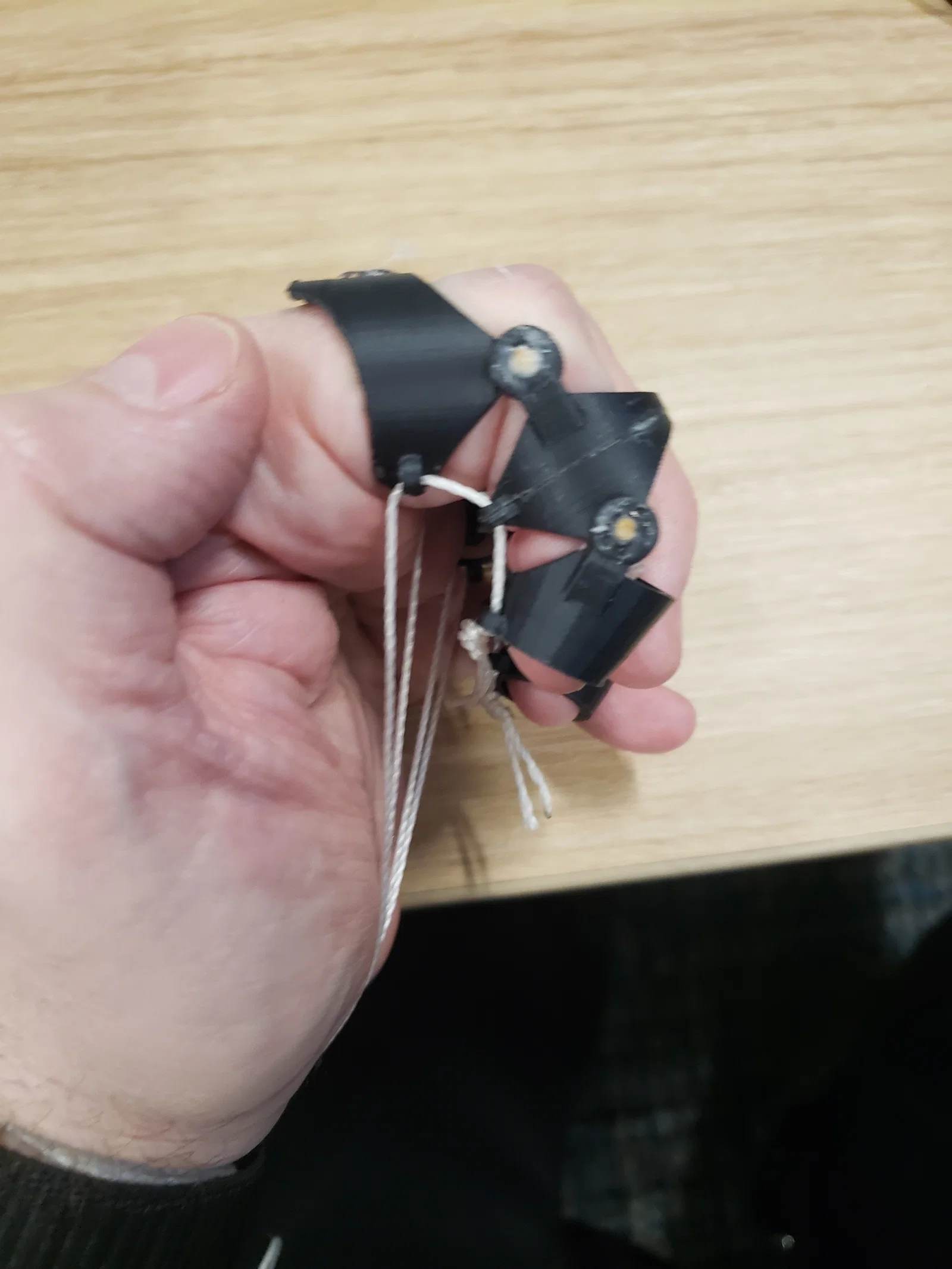

Tôi sử dụng tăm và một giọt keo nến để làm bản lề cho mỗi khớp.

Thiết kế này chỉ mới hoàn thành một phần. Nó vẫn cần thêm cơ chế để dẫn dây rút chạy ngang lòng bàn tay.

Khi in, tôi khuyên bạn nên chỉnh kích thước mỗi đoạn ngón tay lớn hơn vài mm so với khớp lớn nhất mà nó cần phải đi qua. Làm vậy sẽ giúp mang lại cảm giác thoải mái nhất.

Lập luận của tôi:

Tôi thấy vài thiết kế có cơ chế đóng mở tay nằm ở phía bên ngoài bàn tay.

Những kiểu đó quá phức tạp đối với tôi và các bản in của tôi không đủ độ chắc chắn như kỳ vọng, nên tôi đã tự thiết kế ra cái này.

Ban đầu, tôi dự định tích hợp nó vào găng tay để có thể luồn dây rút qua lòng bàn tay của găng.

Một số thay đổi khác so với ý tưởng ban đầu là:

1. Đã bỏ khung ở ngón giữa và ngón út do hạn chế về không gian. Tôi hy vọng sẽ thiết kế được phần đầu ngón tay cho cả hai ngón này để chúng có thể gắn vào các ngón liền kề.

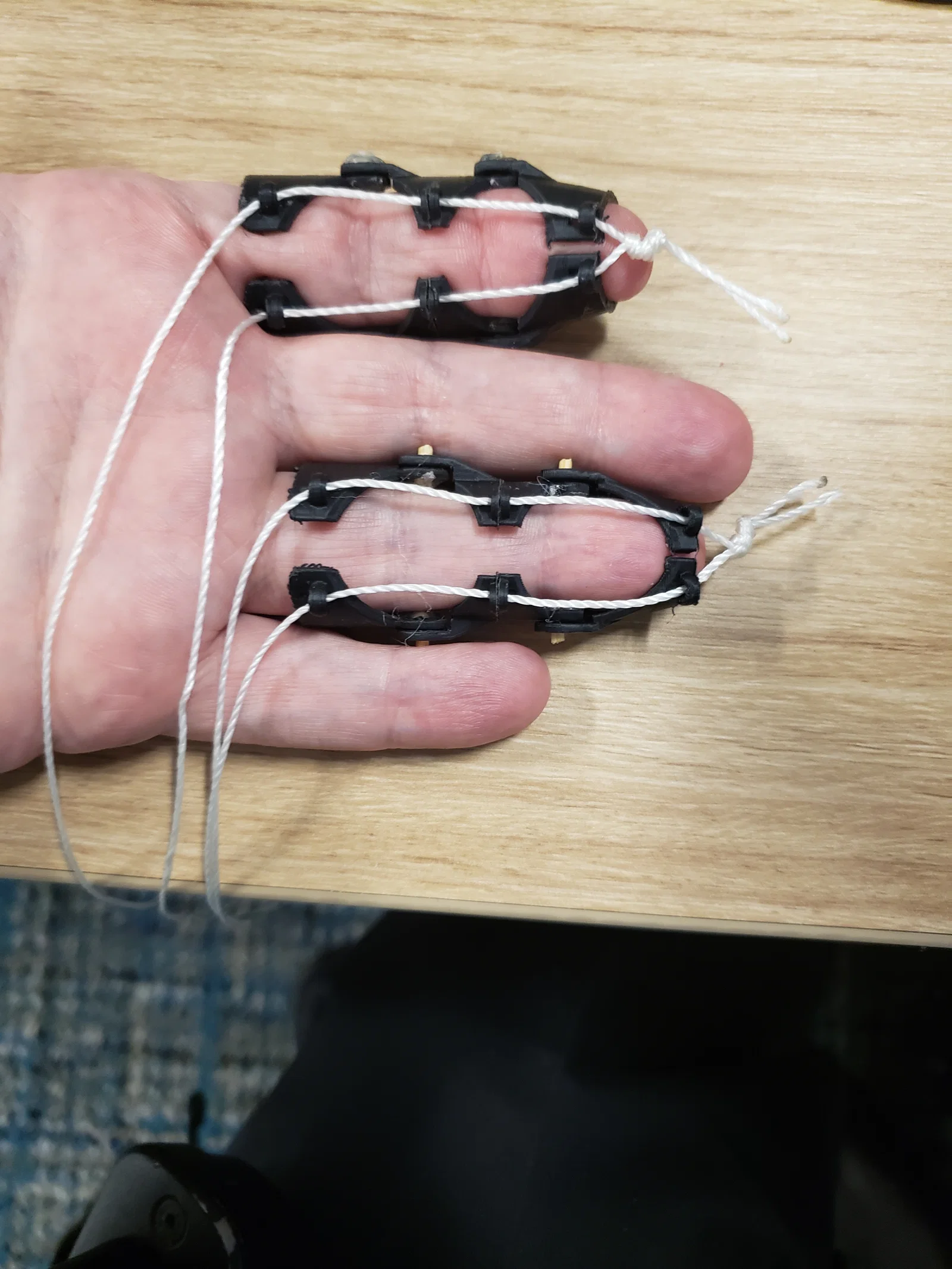

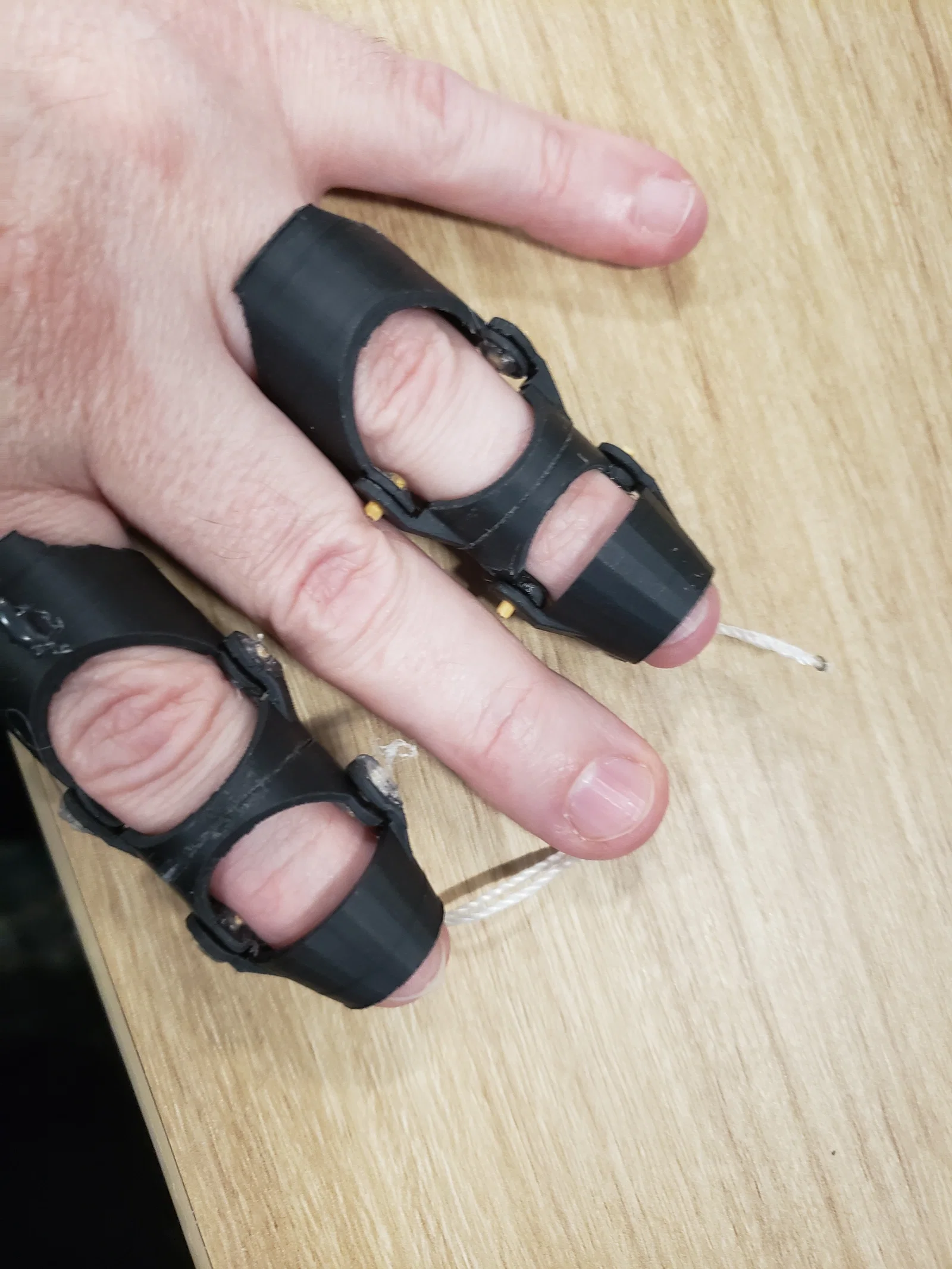

2. Đã thêm khe hở ở phía trong mỗi ngón tay để cho phép từng đoạn được linh hoạt hơn, giúp mang lại cảm giác thoải mái hơn.

3. Đã làm mỏng thành của mỗi đoạn xuống còn khoảng một phần tư độ dày ban đầu. Độ dày trước đây cần thiết để đảm bảo độ bền, nhưng nó lại quá cồng kềnh khi đặt giữa các ngón tay. Tôi đang thử nghiệm phủ một lớp keo bên ngoài để bù lại độ bền bị mất. Cách tốt nhất tôi tìm thấy cho đến nay là thêm một lớp keo cyanoacrylate (keo 502) xung quanh các bản lề.

Thiết kế này được tạo ra cho Abilities In Motion ở Reading, Pennsylvania. Để biết thêm thông tin về chương trình in 3D của chúng tôi, mời bạn ghé thăm trang web tại www.abilitiesinmotion.org.

Lưu ý: Đây không phải là thiết bị y tế.
