Prusa XL: Debris Bucket dock phải có lỗ thoát ống PTFE trong enclosure (TPU)

Mình dùng mẫu của Surfalex2000 là Prusa XL series: Debris bucket từ lúc mới nhận con Prusa XL. Nó hứng rác/nhựa vụn rơi khỏi nozzle rất tốt, khỏi bị rớt ra phía sau XL, lên bộ nguồn (power supply) và buddy box.

Mình dành dock số 5 để gắn thêm một ống có đường kính trong lớn hơn cho TPU đi dễ hơn, dùng ống PTFE 3mm ID/4mm OD. Nhưng gần đây mình gắn thêm enclosure cho Prusa XL nên khó kiếm chỗ cho ống TPU thoát ra khỏi enclosure hơn. Trước đó mình chỉ cần đi ống TPU ra ngoài máy. Nhưng khi có Prusa XL enclosure thì nó được bắt vít (screwed) lên trên đỉnh máy.

Cái debris bucket bên phải của Surfalex nằm đúng vị trí quá hợp để làm đường thoát cho ống PTFE. Bạn cũng có thể chọn dock khác, chắc vẫn chạy ổn.

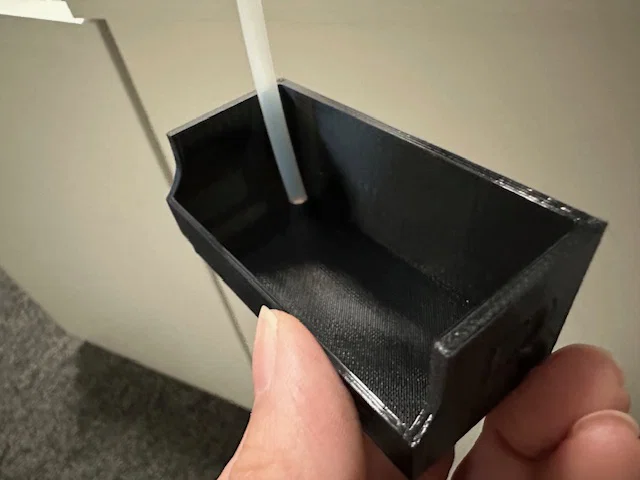

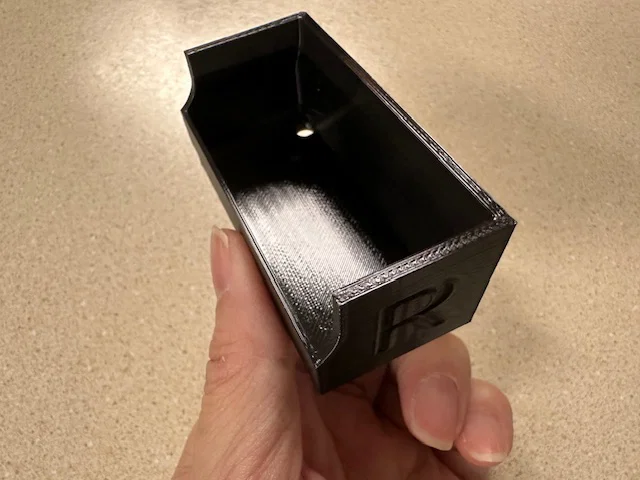

Ban đầu mình thử “mock test” ý tưởng bằng cách khoan và dùng dremel chỉnh sửa cái debris bucket gốc của Surfalex2000 để xem có dùng được không. Kết quả ổn, nhưng mình muốn bản in sạch đẹp hơn để không có mấy mảnh vụn nhỏ lọt ra. Vậy nên mình thêm một lỗ ở mặt sau, góc dưới bên phải của debris bucket phía phải và in kèm supports.

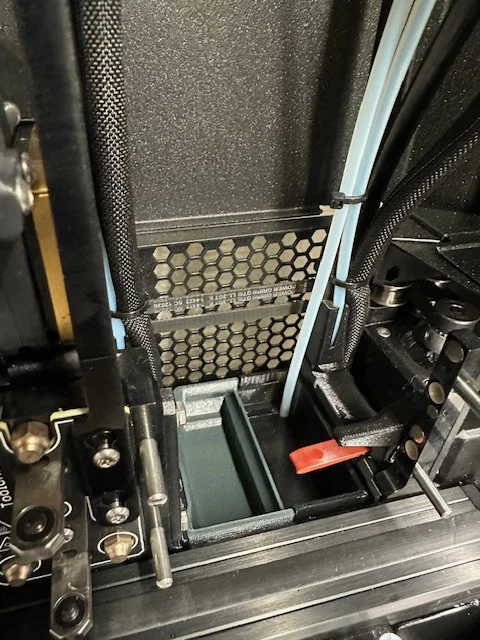

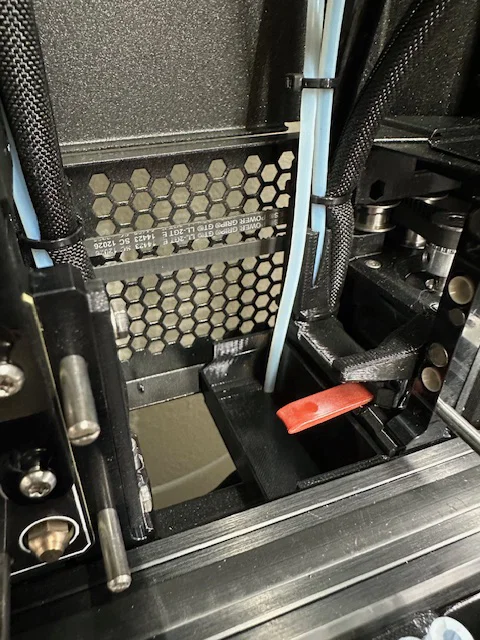

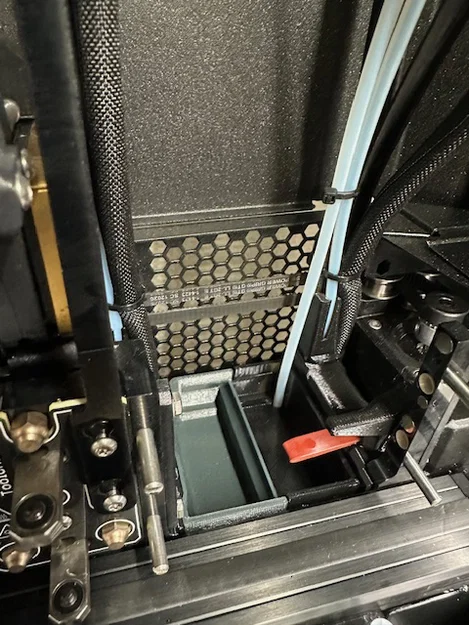

Khi lắp bucket, nếu bạn đã gắn sẵn ống PTFE phụ thì bắt đầu luồn ống PTFE qua bucket trước. Tiếp theo, đưa bucket đi từ phía sau Prusa XL vào rồi gài đúng vị trí. Sau đó lắp bucket bên trái như bình thường. Mình có thêm một sợi dây rút (zip tie) ngắn khoảng 4" ngay phía trên dây rút zin để buộc ống phụ chung với ống PTFE zin. Bạn có thể thấy trong ảnh cover khi gắn cả bucket phải và trái. Đừng siết zip tie quá chặt, không là sẽ bóp méo ống PTFE, làm TPU đi bị cản. Mình cũng thêm một zip tie nữa ở phía sau để gom ống và dây gọn gàng nhất có thể.

Hy vọng bản này sẽ là “cứu cánh” cho bạn giống như với mình.
