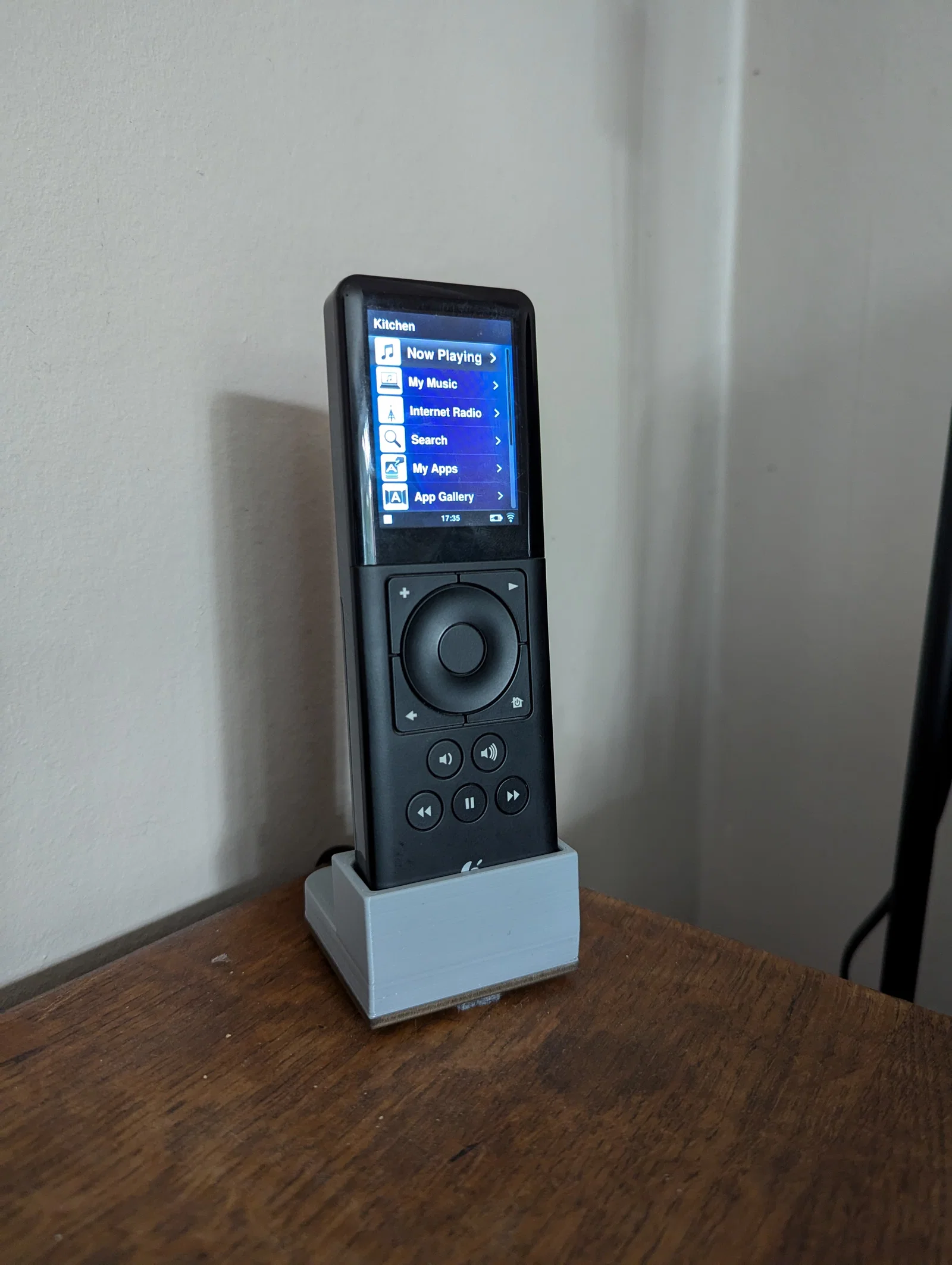

Giá đỡ (Cradle/Stand) cho Logitech Squeezebox Duet Controller

Một cái cradle/stand thay thế cho remote controller Logitech Squeezebox Duet.

Print Settings

Mình in mấy món này với các thiết lập “normal” khá mặc định trong Cura. Máy in của mình dùng nozzle 0.6mm và mọi thứ ra ổn — không có chi tiết nào quá “critical”, nên cứ dùng print defaults của bạn là được.

Hardware Required

• 2x vít M2.5x10 đầu chìm (countersunk)
• 4x vít M3x8 đầu chìm (countersunk)
• Dây nguồn đường kính 3.7mm (hoặc cáp USB loại khác)
• Chân đế dán (self-adhesive feet)

Assembly Instructions

1. In phần stand
2. Cắt laser tấm đế (có file DXF đính kèm, mình làm bằng inox dày 3mm để tăng trọng lượng)
3. Cắt dây với chiều dài phù hợp & tuốt khoảng 10mm ở đầu dương và âm
4. Luồn dây vào các lỗ vít nhỏ hơn để làm tiếp điểm

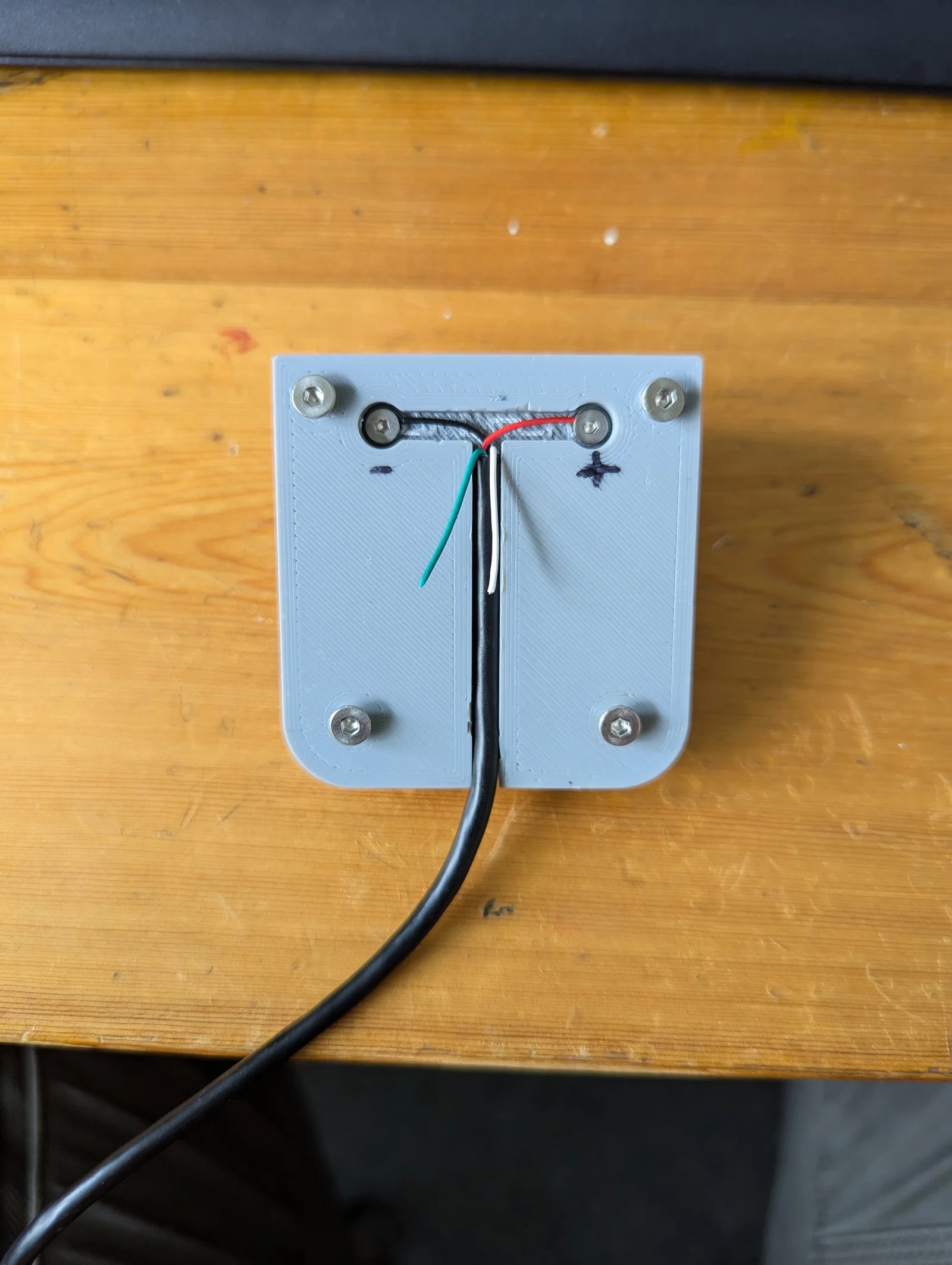

   • Lưu ý: cực âm nằm bên trái nếu bạn nhìn từ mặt đáy của cradle, xem hình để tham khảo.
5. Vặn vít M2.5 vào các lỗ vít nhỏ bên cạnh dây — bước này tạo các tiếp điểm điện
6. Tiếp tục vặn vít M2.5 cho đến khi phần vít nhô ra khoảng 3.5mm ở mặt dưới của lỗ đặt controller trên cradle (độ sâu này không quá quan trọng nhưng cả hai con cần bằng nhau)
7. Đi dây theo rãnh trên tấm đế, cố định bằng một ít keo
8. Bắt tấm đế vào mặt dưới bằng vít M3
9. Dán chân đế (self-adhesive feet) vào mặt dưới tấm đế.

Files

Mình có cung cấp file STL sẵn để slicing, file dự án Autodesk Fusion 360 (F3D), một file STEP, và cuối cùng là file DXF của tấm cover plate phía dưới.
